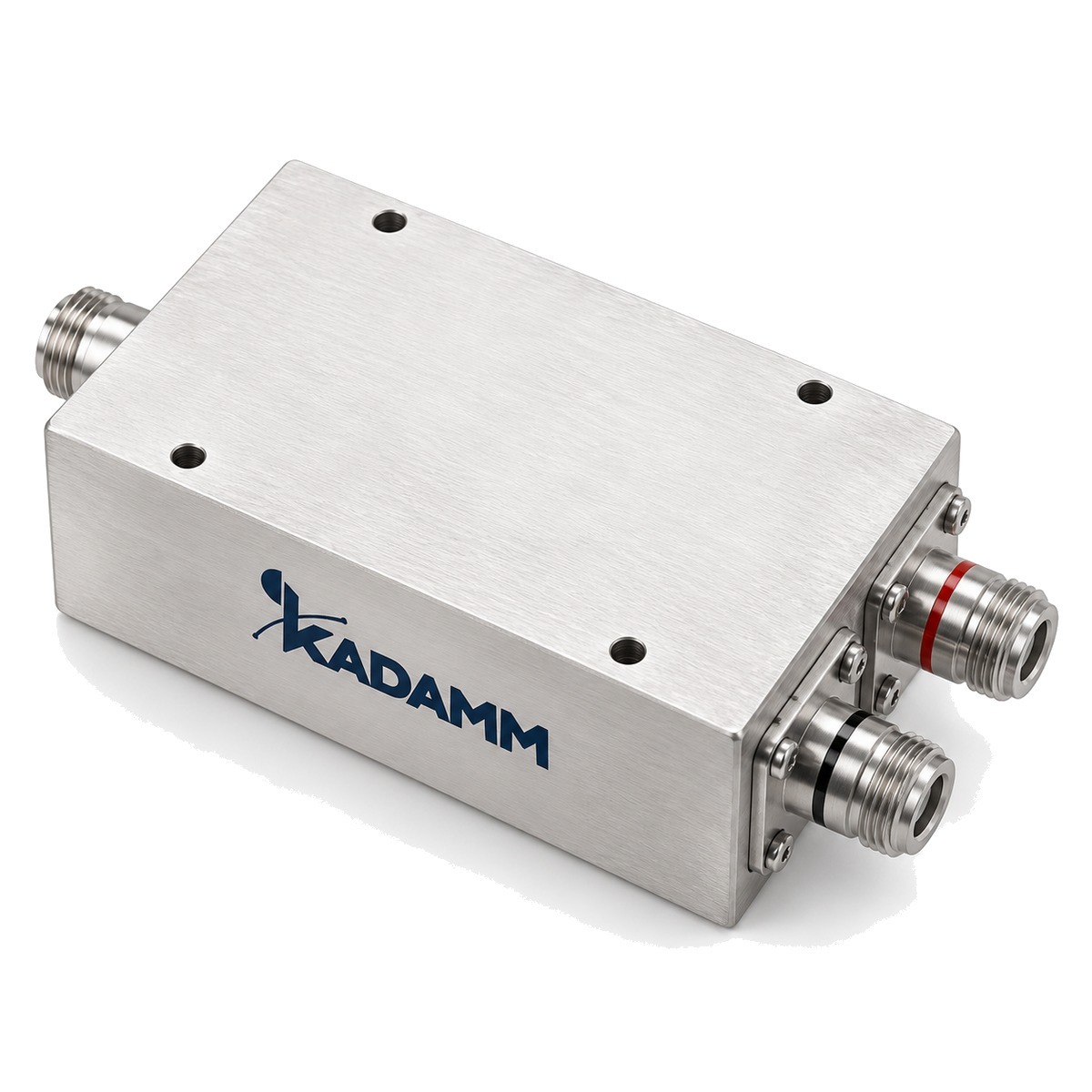

KADAMM СУ — серия производства KADAMM (КАДАММ): 8 моделей, 100 кГц – 110 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM СУ переходят от симметричной линии к несимметричной. Состав серии СУ: 8 моделей, общий диапазон 100 кГц – 110 ГГц, соединители по таблице исполнений.
По моделям KADAMM СУ: вносимые потери от 6 до 11,5 дБ. Модели внутри серии СУ отличаются параметрами: частоты, потери, разбаланс амплитуды, разбаланс фазы, подавление синфазной составляющей, КСВН. Общее для всех моделей СУ: входная мощность, Вт — 1.
Типовые задачи для серии СУ: питание симметричных антенн; дифференциальные измерения; смесители и умножители. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СУ.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Входная мощность, Вт | 1 |
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Разбаланс амплитуды, дБ | Разбаланс фазы, ° | Подавление синфазной составляющей, дБ | КСВН, типовое | Групповое время запаздывания, пс, тип. |
|---|---|---|---|---|---|---|---|
| KADAMM СУ-10/110000 | 0,01–110 | 11,5 | ±1,1 | ±8,0 | 27 | 1,5 | - |
| KADAMM СУ-10/26500 | 0,01–26,5 | 10,2 | ±1,0 | ±5,0 | 28 | 1,25 | 294±4,0 |
| KADAMM СУ-10/40000 | 0,01–40 | 10,4 | ±1,0 | ±6,0 | 28 | 1,3 | 292±5,0 |
| KADAMM СУ-10/50000 | 0,01–50 | 10,6 | ±1,0 | ±6,0 | 28 | 1,3 | 290±5,0 |
| KADAMM СУ-10/67000 | 0,01–67 | 10,8 | ±1,0 | ±6,5 | 28 | 1,4 | 286±5,0 |
| KADAMM СУ-10/90000 | 0,01–90 | 11 | ±1,0 | ±7,0 | 27,5 | 1,45 | - |
| KADAMM СУ-100K/67000 | 100K–67 | 10,8 | ±1,0 | ±6,5 | 28 | 1,4 | 286±5,0 |
| KADAMM СУ-500K/6000 | 500K–6 | 6 | ±1,2 | ±10,0 | 20 | 1,5 | - |
Вопросы по серии
Общий диапазон серии СУ — 100 кГц – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СУ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СУ-10/110000», и количество.
Техническое описание серии СУ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
