Детекторы СВЧ KADAMM в серии ДТ: 50 моделей, 10 МГц – 40 ГГц, соединители по таблице исполнений.
10 МГц – 40 ГГц
Диапазон частот
50
Моделей в серии
по таблице исполнений
Соединитель
О серии

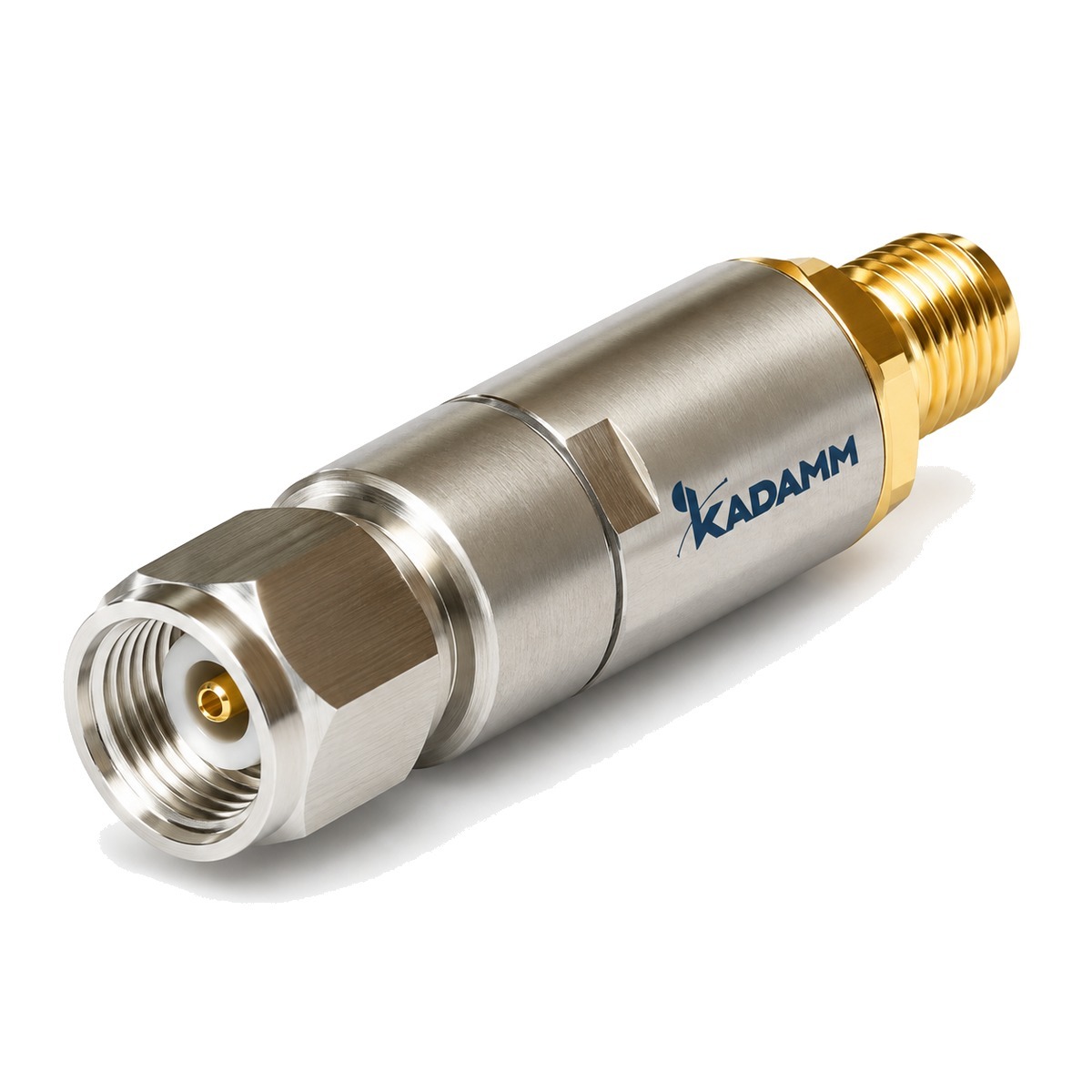

Изделия серии KADAMM ДТ преобразуют мощность высокочастотного сигнала в постоянное напряжение. Состав серии ДТ: 50 моделей, общий диапазон 10 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ДТ: КСВН от 1,2 до 2,2. Исполнения ДТ различаются по параметрам: частоты, КСВН, габариты, чувствительность, входной соединитель, выходной соединитель.
Типовые задачи для серии ДТ: контроль уровня мощности; автоматическая регулировка усиления; измерительные стенды. Нужное исполнение ДТ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон 10 МГц – 40 ГГцПолосу каждой модели ДТ смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.
ЧастотыРабочая полоса модели ДТ должна перекрывать все частоты тракта с запасом по краям.
КСВНЧем ниже КСВН модели ДТ, тем меньше отражений и неравномерность в тракте.
ГабаритыГабариты модели ДТ проверьте по месту установки заранее.
Входная мощностьДопустимая мощность модели ДТ должна превышать мощность в тракте с запасом.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Габариты, мм | Чувствительность, мВ/мВт | Входной соединитель | Выходной соединитель | Неравномерность АЧХ, ±дБ | Полярность | Входная мощность, дБм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДТ-10/12000-N-N | 0,01–12 | 1,8 | Ø20×67 | 500 | N (в) | N (р) | 0,5 | отрицательная | 20 |
| KADAMM ДТ-10/12000-N-NB | 0,01–12 | 1,8 | - | 500 | N (в) | BNC (р) | 0,5 | отрицательная | 20 |
| KADAMM ДТ-10/12000-N-NS | 0,01–12 | 1,8 | - | 500 | N (в) | SMA (р) | 0,5 | отрицательная | 20 |
| KADAMM ДТ-10/12000-N-S | 0,01–12 | 1,5 | Ø9,2×36 | 500 | SMA (в) | SMA (р) | 0,5 | отрицательная | 20 |
| KADAMM ДТ-10/12000-N-SB | 0,01–12 | 1,5 | - | 500 | SMA (в) | BNC (р) | 0,5 | отрицательная | 20 |
| KADAMM ДТ-10/12000-P-N | 0,01–12 | 1,8 | Ø20×67 | 500 | N (в) | N (р) | 0,5 | положительная | 20 |
| KADAMM ДТ-10/12000-P-NB | 0,01–12 | 1,8 | - | 500 | N (в) | BNC (р) | 0,5 | положительная | 20 |
| KADAMM ДТ-10/12000-P-NS | 0,01–12 | 1,8 | - | 500 | N (в) | SMA (р) | 0,5 | положительная | 20 |
| KADAMM ДТ-10/12000-P-S | 0,01–12 | 1,5 | Ø9,2×36 | 500 | SMA (в) | SMA (р) | 0,5 | положительная | 20 |
| KADAMM ДТ-10/12000-P-SB | 0,01–12 | 1,5 | - | 500 | SMA (в) | BNC (р) | 0,5 | положительная | 20 |
| KADAMM ДТ-10/18000-N-N | 0,01–18 | 2,2 | Ø20×67 | 500 | N (в) | N (р) | 0,6 | отрицательная | 20 |
| KADAMM ДТ-10/18000-N-NB | 0,01–18 | 2,2 | - | 500 | N (в) | BNC (р) | 0,6 | отрицательная | 20 |
| KADAMM ДТ-10/18000-N-NS | 0,01–18 | 2,2 | - | 500 | N (в) | SMA (р) | 0,6 | отрицательная | 20 |
| KADAMM ДТ-10/18000-N-S | 0,01–18 | 1,8 | Ø9,2×36 | 500 | SMA (в) | SMA (р) | 0,6 | отрицательная | 20 |
| KADAMM ДТ-10/18000-N-SB | 0,01–18 | 1,8 | - | 500 | SMA (в) | BNC (р) | 0,6 | отрицательная | 20 |
| KADAMM ДТ-10/18000-P-N | 0,01–18 | 2,2 | Ø20×67 | 500 | N (в) | N (р) | 0,6 | положительная | 20 |
| KADAMM ДТ-10/18000-P-NB | 0,01–18 | 2,2 | - | 500 | N (в) | BNC (р) | 0,6 | положительная | 20 |
| KADAMM ДТ-10/18000-P-NS | 0,01–18 | 2,2 | - | 500 | N (в) | SMA (р) | 0,6 | положительная | 20 |
| KADAMM ДТ-10/18000-P-S | 0,01–18 | 1,8 | Ø9,2×36 | 500 | SMA (в) | SMA (р) | 0,6 | положительная | 20 |
| KADAMM ДТ-10/18000-P-SB | 0,01–18 | 1,8 | - | 500 | SMA (в) | BNC (р) | 0,6 | положительная | 20 |
| KADAMM ДТ-10/26500-N-S | 0,01–26,5 | 2,2 | Ø9,2×36 | 180 | SMA (в) | SMA (р) | 1,5 | отрицательная | 20 |
| KADAMM ДТ-10/26500-N-SB | 0,01–26,5 | 2,2 | - | 180 | SMA (в) | BNC (р) | 1,5 | отрицательная | 20 |
| KADAMM ДТ-10/26500-P-S | 0,01–26,5 | 2,2 | Ø9,2×36 | 180 | SMA (в) | SMA (р) | 1,5 | положительная | 20 |
| KADAMM ДТ-10/26500-P-SB | 0,01–26,5 | 2,2 | - | 180 | SMA (в) | BNC (р) | 1,5 | положительная | 20 |
| KADAMM ДТ-10/4000-N-N | 0,01–4 | 1,2 | Ø20×67 | 500 | N (в) | N (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/4000-N-NB | 0,01–4 | 1,2 | - | 500 | N (в) | BNC (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/4000-N-NS | 0,01–4 | 1,2 | - | 500 | N (в) | SMA (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/4000-N-S | 0,01–4 | 1,2 | Ø9,2×36 | 500 | SMA (в) | SMA (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/4000-N-SB | 0,01–4 | 1,2 | - | 500 | SMA (в) | BNC (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/4000-P-N | 0,01–4 | 1,2 | Ø20×67 | 500 | N (в) | N (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/4000-P-NB | 0,01–4 | 1,2 | - | 500 | N (в) | BNC (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/4000-P-NS | 0,01–4 | 1,2 | - | 500 | N (в) | SMA (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/4000-P-S | 0,01–4 | 1,2 | Ø9,2×36 | 500 | SMA (в) | SMA (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/4000-P-SB | 0,01–4 | 1,2 | - | 500 | SMA (в) | BNC (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/40000-N-K | 0,01–40 | 2,2 | 29,8×9,8×9,8 | 150 | 2,92 мм (р) | 2,92 мм (р) | 3,5 | отрицательная | 20 |
| KADAMM ДТ-10/40000-P-K | 0,01–40 | 2,2 | 29,8×9,8×9,8 | 150 | 2,92 мм (р) | 2,92 мм (р) | 3,5 | положительная | 20 |
| KADAMM ДТ-10/8000-N-N | 0,01–8 | 1,4 | Ø20×67 | 500 | N (в) | N (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/8000-N-NB | 0,01–8 | 1,4 | - | 500 | N (в) | BNC (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/8000-N-NS | 0,01–8 | 1,4 | - | 500 | N (в) | SMA (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/8000-N-S | 0,01–8 | 1,4 | Ø9,2×36 | 500 | SMA (в) | SMA (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/8000-N-SB | 0,01–8 | 1,4 | - | 500 | SMA (в) | BNC (р) | 0,3 | отрицательная | 20 |
| KADAMM ДТ-10/8000-P-N | 0,01–8 | 1,4 | Ø20×67 | 500 | N (в) | N (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/8000-P-NB | 0,01–8 | 1,4 | - | 500 | N (в) | BNC (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/8000-P-NS | 0,01–8 | 1,4 | - | 500 | N (в) | SMA (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/8000-P-S | 0,01–8 | 1,4 | Ø9,2×36 | 500 | SMA (в) | SMA (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-10/8000-P-SB | 0,01–8 | 1,4 | - | 500 | SMA (в) | BNC (р) | 0,3 | положительная | 20 |
| KADAMM ДТ-100/12400-SMA(в)-BNC(р) | 0,1–12,4 | — | — | более 80 | SMA (в) | BNC (р) | — | — | — |
| KADAMM ДТ-100/18000-SMA(в)-BNC(р) | 0,1–18 | — | — | более 80 | SMA (в) | BNC (р) | — | — | — |
| KADAMM ДТ-100/3000-N(в)-BNC(р) | 0,1–3 | — | — | более 150 | N (в) | BNC (р) | — | — | — |
| KADAMM ДТ-100/3000-SMA(в)-BNC(р) | 0,1–3 | — | — | более 150 | SMA (в) | BNC (р) | — | — | — |
Вопросы по серии
В каком диапазоне работает серия KADAMM ДТ?
Общий диапазон серии ДТ — 10 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM ДТ?
В серии ДТ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM ДТ?
Назовите артикул исполнения из таблицы, например «KADAMM ДТ-10/12000-N-N», и количество.
Какие документы есть на серию KADAMM ДТ?
К серии ДТ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
