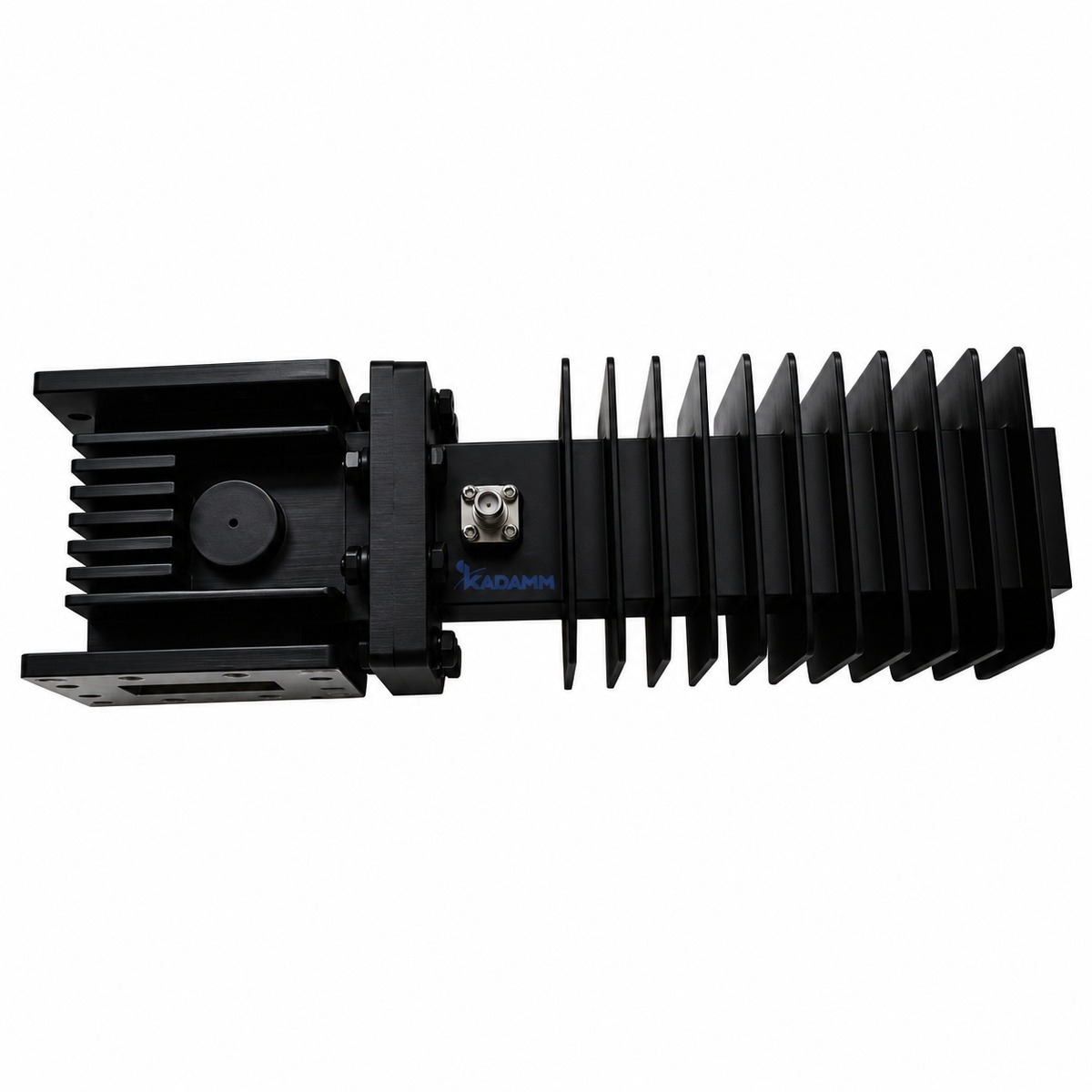

Ферритовые вентили KADAMM в серии ВВН-ПМ: 26 моделей, 1,13 – 110 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ВВН-ПМ пропускают сигнал в одну сторону и поглощают отражённую волну. Состав серии ВВН-ПМ: 26 моделей, общий диапазон 1,13 – 110 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВВН-ПМ: вносимые потери от 0,25 до 1 дБ; КСВН от 1,2 до 1,5; развязка от 15 до 25 дБ; мощность от 1 до 2500 Вт. Исполнения ВВН-ПМ различаются по параметрам: частоты, мощность, потери, развязка, КСВН, материал.
Где применяют KADAMM ВВН-ПМ: защита выходных каскадов усилителей; развязка генераторов от нагрузки; измерительные тракты. Нужное исполнение ВВН-ПМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Материал | Волновод | Фланец | Полоса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВВН-13750/14500-100 | 13,75-14,5 | 100 (прямая), 100 (отражённая) | 0,25 | 25 | 1,2 | — | — | — | — |
| KADAMM ВВН-13750/14500-120 | 13,75-14,5 | 120 (прямая), 100 (отражённая) | 0,25 | 25 | 1,2 | — | — | — | — |
| KADAMM ВВН-13750/14500-50 | 13,75-14,5 | 50 (прямая), 50 (отражённая) | 0,25 | 20 | 1,2 | алюминиевый сплав | — | — | — |
| KADAMM ВВН-27500/31000-60 | 27,5-31 | 60 (прямая), 30 (отражённая) | 0,4 | 18 | 1,25 | — | — | — | — |
| KADAMM ВВН-WR10-1 | 73,8-110 | ≤1 | 1,0 | 15 | 1,5 | медь | WR10 | FUGP | ≤3% |
| KADAMM ВВН-WR112-500 | 6,57-9,99 | ≤500 | 0,3 | 20 | 1,25 | алюминий | WR112 | FBP | ≤10% |
| KADAMM ВВН-WR12-1 | 60,5-91,9 | ≤1 | 0,8 | 15 | 1,5 | медь | WR12 | FUGP | ≤3% |
| KADAMM ВВН-WR137-500 | 5,38-8,17 | ≤500 | 0,3 | 20 | 1,2 | алюминий | WR137 | FDP | ≤10% |
| KADAMM ВВН-WR15-1 | 49,8-75,8 | ≤1 | 0,6 | 15 | 1,5 | медь | WR15 | FUGP | ≤5% |
| KADAMM ВВН-WR159-1500 | 4,64-7,05 | ≤1500 | 0,3 | 20 | 1,2 | алюминий | WR159 | FDP | ≤10% |
| KADAMM ВВН-WR187-1500 | 3,94-5,99 | ≤1500 | 0,3 | 20 | 1,2 | алюминий | WR187 | FDP | ≤10% |
| KADAMM ВВН-WR19-2 | 39,2-59,6 | ≤2 | 0,6 | 15 | 1,5 | медь | WR19 | FUGP | ≤5% |
| KADAMM ВВН-WR22-3 | 32,9-50,1 | ≤3 | 0,6 | 17 | 1,35 | медь | WR22 | FUGP | ≤5% |
| KADAMM ВВН-WR229-1500 | 3,22-4,90 | ≤1500 | 0,3 | 20 | 1,2 | алюминий | WR229 | FDP | ≤10% |
| KADAMM ВВН-WR28-50 | 26,5-40,0 | ≤50 | 0,4 | 20 | 1,25 | медь | WR28 | FBP | ≤10% |
| KADAMM ВВН-WR284-2000 | 2,60-3,95 | ≤2000 | 0,3 | 20 | 1,2 | алюминий | WR284 | FDP | ≤5% |
| KADAMM ВВН-WR34-80 | 21,7-33,0 | ≤80 | 0,4 | 20 | 1,25 | медь | WR34 | FBP | ≤10% |
| KADAMM ВВН-WR340-2000 | 2,17-3,30 | ≤2000 | 0,4 | 20 | 1,2 | алюминий | WR340 | FDP | ≤5% |
| KADAMM ВВН-WR42-80 | 17,6-26,7 | ≤80 | 0,4 | 20 | 1,25 | медь | WR42 | FBP | ≤10% |
| KADAMM ВВН-WR430-2000 | 1,72-2,61 | ≤2000 | 0,4 | 20 | 1,2 | алюминий | WR430 | FDP | ≤5% |
| KADAMM ВВН-WR51-100 | 14,5-22,0 | ≤100 | 0,3 | 20 | 1,25 | алюминий | WR51 | FBP | ≤10% |
| KADAMM ВВН-WR510-2500 | 1,45-2,20 | ≤2500 | 0,4 | 20 | 1,2 | алюминий | WR510 | FDP | ≤5% |
| KADAMM ВВН-WR62-200 | 11,9-18 | ≤200 | 0,3 | 20 | 1,25 | алюминий | WR62 | FBP | ≤10% |
| KADAMM ВВН-WR650-2500 | 1,13-1,73 | ≤2500 | 0,4 | 20 | 1,2 | алюминий | WR650 | FDP | ≤5% |
| KADAMM ВВН-WR75-200 | 9,84-15 | ≤200 | 0,3 | 20 | 1,25 | алюминий | WR75 | FBP | ≤10% |
| KADAMM ВВН-WR90-300 | 8,2-12,5 | ≤300 | 0,3 | 20 | 1,25 | алюминий | WR90 | FBP | ≤10% |
Вопросы по серии
Общий диапазон серии ВВН-ПМ — 1,13 – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВВН-ПМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВВН-13750/14500-100», и количество.
К серии ВВН-ПМ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
