KADAMM ВСЧ-1-ВМ — серия производства KADAMM (КАДАММ): 29 моделей, 1,13 – 75,8 ГГц, соединители по таблице исполнений.
О серии

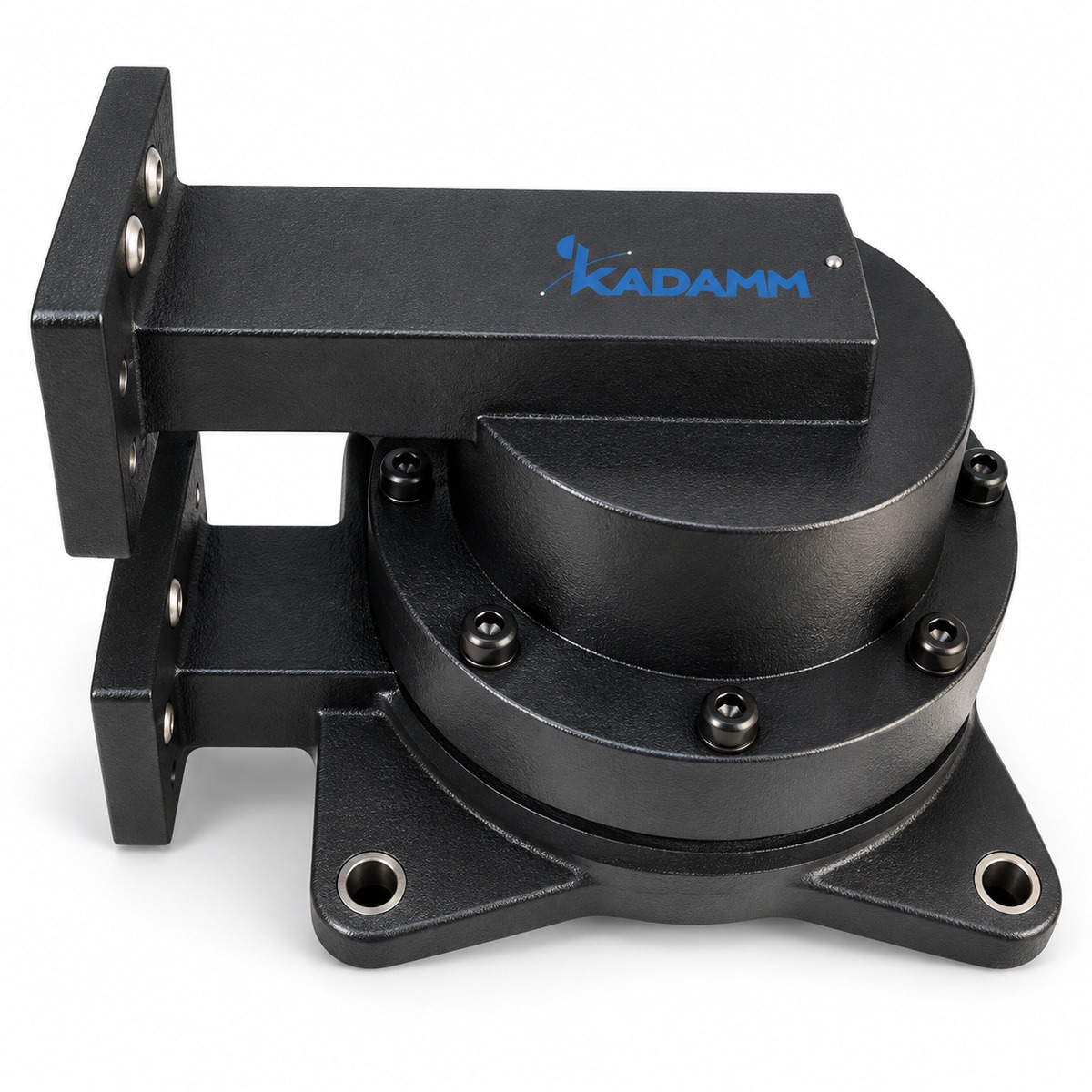

Вращающиеся сочленения серии ВСЧ-1-ВМ передают сигнал между неподвижной и вращающейся частями. В серии ВСЧ-1-ВМ — 29 моделей, общий диапазон 1,13 – 75,8 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВСЧ-1-ВМ: вносимые потери от 0,2 до 0,5 дБ; КСВН от 1,15 до 1,6; мощность от 30 до 4000 Вт. Исполнения ВСЧ-1-ВМ различаются по параметрам: частоты, мощность, потери, КСВН, волновод, фланец.
Типовые задачи для серии ВСЧ-1-ВМ: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Нужное исполнение ВСЧ-1-ВМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВСЧ-1-WR112-ПМ | 6,57-9,99 | 100W | 0,3 | 1,25 | WR112 | FBP | медь | — |
| KADAMM ВСЧ-1-WR112-УМ | 6,57-9,99 | 2000W | 0,20 | 1,20 | WR112 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR137-ПМ | 5,38-8,17 | 200W | 0,3 | 1,25 | WR137 | FDP | медь | — |
| KADAMM ВСЧ-1-WR137-УМ | 5,38-8,17 | 2000W | 0,20 | 1,15 | WR137 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR15-УМ | 49,8-75,8 | 30W | 0,50 | 1,6 | WR15 | FUGP | медь | ≤5% |
| KADAMM ВСЧ-1-WR159-УМ | 4,64-7,05 | 3000W | 0,20 | 1,15 | WR159 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR187-УМ | 3,94-5,99 | 3000W | 0,20 | 1,15 | WR187 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR19-УМ | 39,2-59,6 | 50W | 0,40 | 1,5 | WR19 | FUGP | медь | ≤5% |
| KADAMM ВСЧ-1-WR22-УМ | 32,9-50,1 | 50W | 0,40 | 1,5 | WR22 | FUGP | медь | ≤5% |
| KADAMM ВСЧ-1-WR229-УМ | 3,22-4,90 | 3000W | 0,20 | 1,15 | WR229 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR28-ПМ | 26,5-40,0 | 50W | 0,3 | 1,5 | WR28 | FBP | медь | — |
| KADAMM ВСЧ-1-WR28-УМ | 26,5-40,0 | 300W | 0,25 | 1,25 | WR28 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR284-УМ | 2,60-3,95 | 3000W | 0,20 | 1,15 | WR284 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR34-ПМ | 21,7-33,0 | 50W | 0,3 | 1,5 | WR34 | FBP | медь | — |
| KADAMM ВСЧ-1-WR34-УМ | 21,7-33,0 | 300W | 0,25 | 1,25 | WR34 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR340-УМ | 2,17-3,3 | 3000W | 0,20 | 1,15 | WR340 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR42-ПМ | 17,6-26,7 | 50W | 0,3 | 1,4 | WR42 | FBP | медь | — |
| KADAMM ВСЧ-1-WR42-УМ | 17,6-26,7 | 500W | 0,25 | 1,25 | WR42 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR430-УМ | 1,72-2,61 | 3000W | 0,20 | 1,15 | WR430 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR51-ПМ | 14,5-22,0 | 50W | 0,3 | 1,25 | WR51 | FBP | медь | — |
| KADAMM ВСЧ-1-WR51-УМ | 14,5-22,0 | 500W | 0,25 | 1,25 | WR51 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR510-УМ | 1,45-2,2 | 4000W | 0,20 | 1,15 | WR510 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR62-ПМ | 11,9-18,0 | 100W | 0,3 | 1,25 | WR62 | FBP | медь | — |
| KADAMM ВСЧ-1-WR62-УМ | 11,9-18,0 | 2000W | 0,20 | 1,25 | WR62 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR650-УМ | 1,13-1,73 | 4000W | 0,20 | 1,15 | WR650 | FDP | алюминий | ≤5% |
| KADAMM ВСЧ-1-WR75-ПМ | 9,84-15,0 | 100W | 0,3 | 1,25 | WR75 | FBP | медь | — |
| KADAMM ВСЧ-1-WR75-УМ | 9,84-15,0 | 1000W | 0,20 | 1,20 | WR75 | FBP | медь | ≤5% |
| KADAMM ВСЧ-1-WR90-ПМ | 8,20-12,5 | 100W | 0,3 | 1,25 | WR90 | FBP | медь | — |
| KADAMM ВСЧ-1-WR90-УМ | 8,20-12,5 | 2000W | 0,20 | 1,20 | WR90 | FBP | медь | ≤5% |
Вопросы по серии
Общий диапазон серии ВСЧ-1-ВМ — 1,13 – 75,8 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВСЧ-1-ВМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-1-WR112-ПМ», и количество.
К серии ВСЧ-1-ВМ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
