KADAMM ВСЧ-1-Н — серия производства KADAMM (КАДАММ): 13 моделей, 840 МГц – 40 ГГц, соединители по таблице исполнений.
О серии

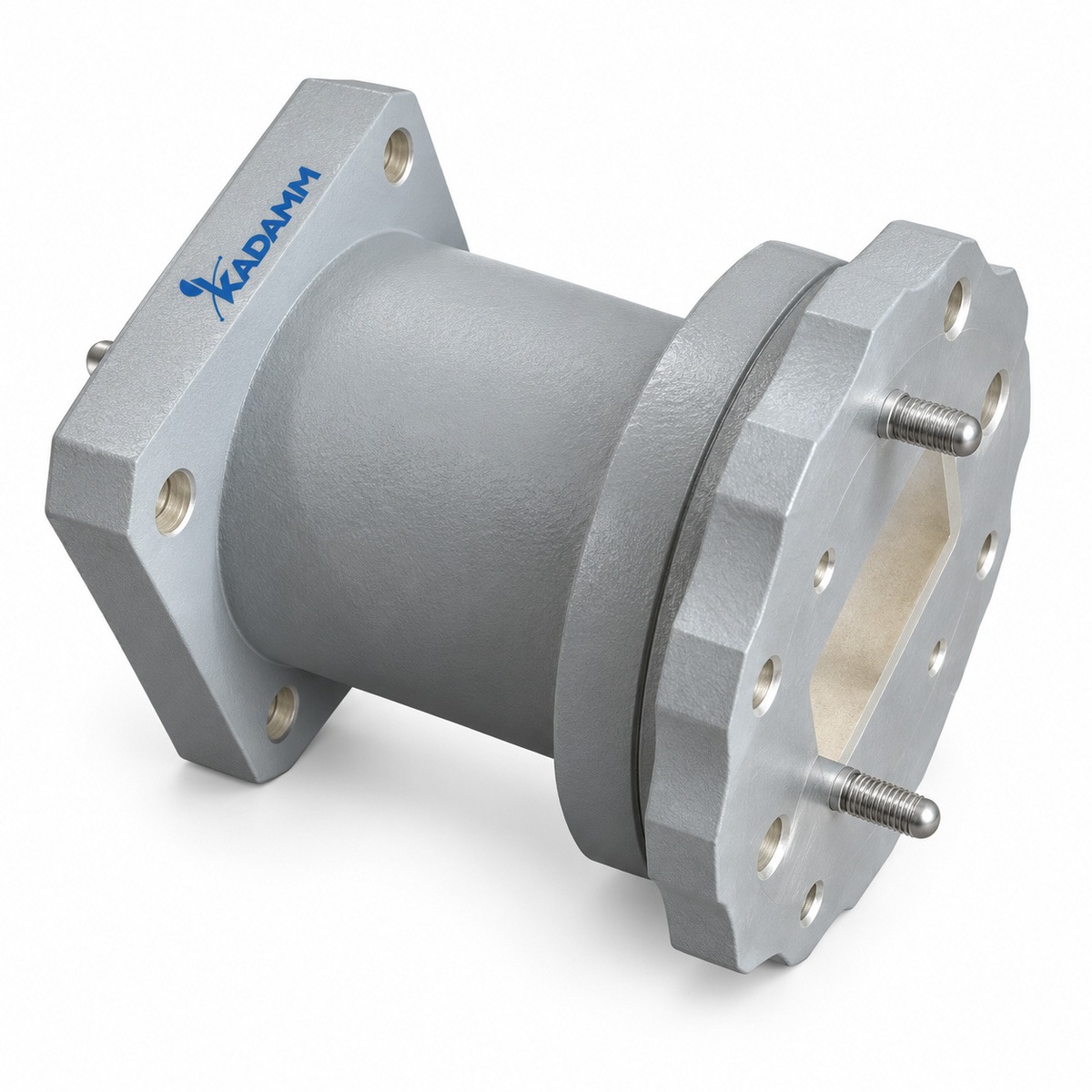

Вращающиеся сочленения серии ВСЧ-1-Н передают сигнал между неподвижной и вращающейся частями. В серии ВСЧ-1-Н — 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВСЧ-1-Н: вносимые потери от 0,5 до 1 дБ; КСВН от 1,5 до 2; мощность от 30 до 200 Вт. Модели внутри серии ВСЧ-1-Н отличаются параметрами: частоты, мощность, потери, КСВН, волновод, материал. Общее для всех моделей ВСЧ-1-Н: фланец — FP.
Где применяют KADAMM ВСЧ-1-Н: поворотные антенны радиолокаторов; опорно-поворотные устройства; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВСЧ-1-Н.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Фланец | FP |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Волновод | Материал |
|---|---|---|---|---|---|---|
| KADAMM ВСЧ-1-WRD110-П | 11-26,5 | 50 | 0,8 | 1,8 | WRD110 | медь |
| KADAMM ВСЧ-1-WRD150-П | 1,5-3,6 | 200 | 0,5 | 1,5 | WRD150 | алюминий |
| KADAMM ВСЧ-1-WRD180-П | 18-40 | 30 | 1 | 2 | WRD180 | медь |
| KADAMM ВСЧ-1-WRD200-П | 2-4,8 | 200 | 0,5 | 1,5 | WRD200 | алюминий |
| KADAMM ВСЧ-1-WRD250-П | 2,6-7,8 | 200 | 0,5 | 1,5 | WRD250 | алюминий |
| KADAMM ВСЧ-1-WRD350-П | 3,5-8,2 | 200 | 0,5 | 1,5 | WRD350 | алюминий |
| KADAMM ВСЧ-1-WRD475-П | 4,75-11 | 100 | 0,5 | 1,5 | WRD475 | медь |
| KADAMM ВСЧ-1-WRD500-П | 5-18 | 100 | 0,5 | 1,5 | WRD500 | медь |
| KADAMM ВСЧ-1-WRD580-П | 5,8-16 | 100 | 0,5 | 1,5 | WRD580 | медь |
| KADAMM ВСЧ-1-WRD650-П | 6,5-18 | 100 | 0,5 | 1,5 | WRD650 | медь |
| KADAMM ВСЧ-1-WRD700-П | 7,5-18 | 100 | 0,5 | 1,5 | WRD700 | медь |
| KADAMM ВСЧ-1-WRD750-П | 7-18,5 | 100 | 0,5 | 1,5 | WRD750 | медь |
| KADAMM ВСЧ-1-WRD84-П | 0,84-2 | 200 | 0,5 | 1,5 | WRD84 | алюминий |
Вопросы по серии
Общий диапазон серии ВСЧ-1-Н — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВСЧ-1-Н — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВСЧ-1-WRD110-П», и количество.
К серии ВСЧ-1-Н прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
