КАДАММ (KADAMM) · Серия ТЛ31xx
Сетевой SIP-телефон в стальном корпусе с порошковым покрытием. Клавиатура на 12 цифровых клавиш дополнена 10 кнопками памяти быстрого набора. Есть INTERCOM, режимы День/Ночь, автоответ, голосовые подсказки. Три схемы питания: PoE, DC12V либо сеть 220В. Степень защиты IP65, ударопрочность IK9, рудничное исполнение РН-1.
SIP 2.0 · 2 аккаунта
12 + 10 кнопок памяти
PoE / DC12V / 220V
IP65 · IK9 · РН-1
MTBF 20 000 ч
IP65
Степень защиты
IK9
Ударопрочность
22
Кнопок (12+10 памяти)
INTERCOM
Внутренний вызов
3 типа
Питание
20 000 ч
MTBF
О модели

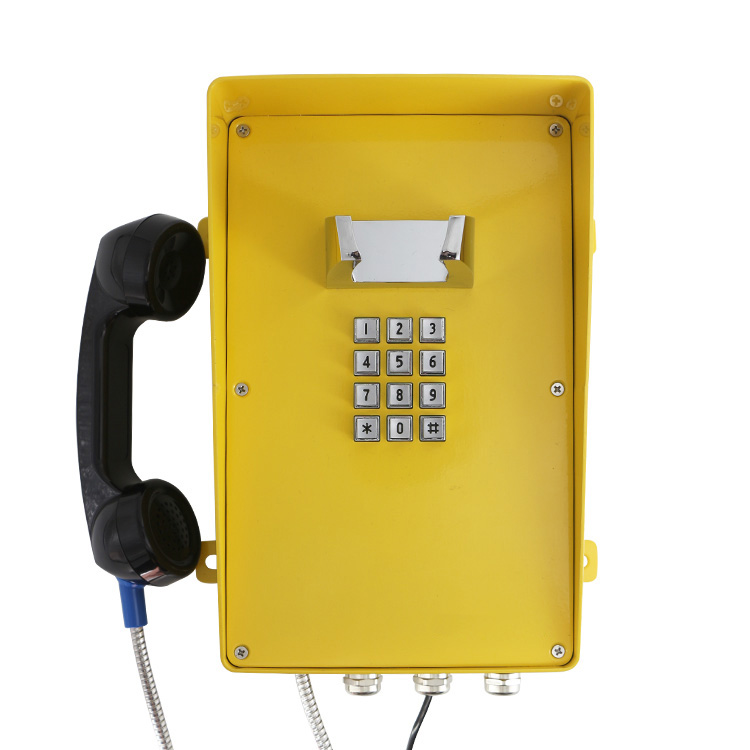

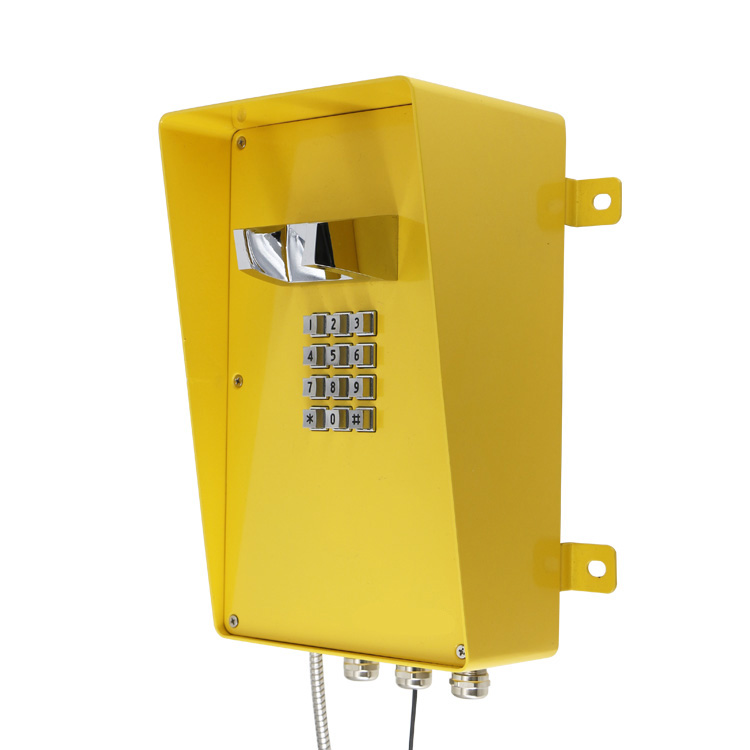

КАДАММ ТЛ3116 — антивандальный телефонный аппарат IP (SIP) в корпусе из холоднокатаной стали, покрытом порошковой краской. На фоне «обычных» антивандальных IP-телефонов выделяется сильно расширенным функционалом: 10 кнопок памяти быстрого набора, режимы День/Ночь, INTERCOM (внутренний вызов между аппаратами), автоответ, голосовые подсказки, гибкие правила блокировки входящих и исходящих. Питание выбирается из трёх схем: PoE, DC 12 В или прямо сеть 220 В переменного тока.
Главное отличие от ТЛ3045 / ТЛ3037: перед вами полнофункциональная коммуникационная единица, а не базовый IP-телефон, помещённый в антивандальный корпус. Расписания, режимы работы, автоответ, INTERCOM и 10 кнопок памяти покрывают потребности распределённой связи на промышленном объекте.
Ключевые преимущества
22 клавиши: 12 цифровых + 10 кнопок памяти
Дело не ограничивается 12 кнопками набора. Ещё десять отдельных кнопок памяти быстрого набора отведены под типовые сценарии: диспетчер, охрана, дежурный, аварийная служба, и т.д. Номера записываются через веб-интерфейс.
INTERCOM — внутренний вызов с удержанием
Аппараты КАДАММ в одной сети связываются между собой, причём внешнего абонента можно удерживать. Группа таких телефонов образует небольшую промышленную коммуникационную сеть, и отдельная мини-АТС для этого не нужна.
Режимы День/Ночь и расписание
Входящие маршрутизируются по двум режимам — для рабочего и нерабочего времени. Переключение идёт по расписанию либо вручную. Ненужные звонки в нерабочие часы отсекаются.
Три варианта питания: PoE, DC12V, 220V
PoE 802.3af подходит для централизованных установок: один кабель Ethernet несёт всё сразу. DC12V применяют в аварийных системах с резервным питанием. 220В переменного тока берутся прямо от розетки — ни блоков питания, ни инжекторов.
IP65 + IK9 + РН-1
Антивандальная конструкция дополнена полной пыле- и влагозащитой. Уровень изоляции РН-1 открывает доступ к общеобменным зонам шахт и рудников, которые не относятся к опасным по газу.
Память до отказа — 20 000 часов
Среднее время наработки на отказ вдвое перекрывает показатель типичных IP-телефонов серии 30xx (10 000 ч). В пересчёте — 2,3 года непрерывной работы без отказа.
Что означают стандарты защиты
IP65
Пыль внутрь не попадает, струи воды с любого направления не страшны. Уличная установка допустима и без козырьков.
IK9 (10 Дж)
Корпус вместе с трубкой держат удар стальной болванкой массой 5 кг, сброшенной с высоты 200 мм. Такого запаса хватает производственным цехам и общественным местам.
РН-1
Рудничное нормальное исполнение. Применение аппарата разрешено в шахтах и подземных выработках, не относящихся к категории опасных по газу или пыли.
SIP 2.0 (RFC3261)
Отраслевой стандарт IP-телефонии. Поддерживаются 2 SIP-аккаунта и совместимость со всеми современными SIP-АТС (Asterisk, FreePBX, 3CX, Cisco, Avaya и др.).
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | антивандальный IP (SIP) |
| Связь | SIP 2.0 (RFC3261) |
| Количество SIP-аккаунтов | 2 |
| Клавиатура | 12 цифровых клавиш (0–9, *, #) |
| Память быстрого набора | 10 кнопок |
| Материал клавиш | нержавеющая сталь |
| Громкость звонка (1 м) | более 80 дБ |
| Ток в режиме ожидания | ≤ 1 мА |
| Защита и климат | |
|---|---|
| Степень защиты от пыли и влаги | IP65 |
| Степень защиты от ударов | IK9 (10 Дж) |
| Уровень изоляции | рудничное нормальное РН-1 |
| Материал корпуса | холоднокатаная сталь, порошковое покрытие |
| Шнур трубки | металлический бронерукав, армированный тросом |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| Сеть и питание | |
|---|---|
| Сетевой интерфейс | 1 порт WAN 10/100BASE-TX, RJ-45 с поддержкой PoE |
| Аудиокодеки | G.711, G.722, G.729 |
| IP-протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Эхоподавление | G.167, G.168 |
| Режим мост | WAN/LAN |
| Поддержка xDSL | PPPoE |
| Получение IP | DHCP |
| Питание | PoE, DC 12 В / 1 А или сеть 220 В (опционально) |
| Габариты и комплектация | |
|---|---|
| Габариты (В×Ш×Г) | 189 × 182 × 153,8 мм |
| Вес аппарата (прибл.) | 5 кг |
| Кабельные вводы | 1 PG11 (PoE 12V) или 2 PG11 (DC12V / 220V) |
| Крепление | к вертикальной поверхности |
| Среднее время до отказа (MTTF) | 20 000 часов |
| Цвет | стандартный (опц. другие) |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Гарантия | по согласованию |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
G.711 (a/u-law)
G.722 (HD voice)
G.729
IPv4 / TCP / UDP
TFTP / RTP / RTCP
DHCP / DNS
Эхоподавление G.167
Эхоподавление G.168
Режим мост (WAN/LAN)
PPPoE для xDSL
10/100BASE-TX
Full duplex
Сравнение с похожими моделями
ТЛ3116 — наиболее насыщенная по функциям модель среди IP-телефонов КАДАММ в антивандальном корпусе. Далее сопоставляем её с прочими IP-моделями и с аналоговым родственником.
| Параметр | ТЛ3116 ◀ | ТЛ3116-Д | ТЛ3045 | ТЛ1116 |
|---|---|---|---|---|
| Фото | — | — | — |  |
| Связь | IP (SIP) | IP (SIP) | IP (SIP) | Аналоговая |
| ЖК-дисплей | Нет | Есть | Нет | Нет |
| Клавиатура | 12 + 10 памяти | 12 + 10 памяти | 12 кнопок | 12 кнопок |
| Память быстрого набора | 10 ячеек | 10 ячеек | Нет | Нет |
| INTERCOM | Да | Да | Нет | Нет |
| Режимы День/Ночь | Да | Да | Нет | Нет |
| Корпус | Холоднокатаная сталь | Холоднокатаная сталь | Нержавейка AISI 304 | Холоднокатаная сталь |
| Степень защиты | IP65 | IP65 | IP54 (опц. IP65) | IP66 |
| Уровень изоляции | РН-1 | РН-1 | — | — |
| Питание | PoE / DC12V / 220V | PoE / DC12V / 220V | PoE / DC12V | От линии 24–72 В |
| MTBF | 20 000 ч | 20 000 ч | 10 000 ч | 10 000 ч |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ3116На промышленном объекте требуется группа аппаратов с внутренней связью (INTERCOM)
Под типовые сценарии нужны 10 кнопок быстрого вызова
Монтаж предстоит в общеобменных зонах шахт и рудников (РН-1)
Питание прямо от 220 В удобнее PoE (PoE-коммутатора на объекте нет)
Требуется увеличенная наработка — 20 000 ч вместо 10 000 ч
Под типовые сценарии нужны 10 кнопок быстрого вызова
Монтаж предстоит в общеобменных зонах шахт и рудников (РН-1)
Питание прямо от 220 В удобнее PoE (PoE-коммутатора на объекте нет)
Требуется увеличенная наработка — 20 000 ч вместо 10 000 ч
Области применения
Промышленные комплексы
Связь между операторскими, бригадирскими и постами охраны. Через INTERCOM формируются локальные группы, отдельная мини-АТС не понадобится.
Шахты и рудники
Общеобменные зоны выработок (РН-1). Подземные горизонты связываются с поверхностью по SIP-сети. Антивандальный корпус рассчитан на суровые условия.
Транспортные узлы
Аэропорты, вокзалы, грузовые терминалы. 10 кнопок быстрого набора позволяют одним нажатием вызвать дежурного нужной службы.
Производственные склады
Хранение, погрузка, логистика. INTERCOM связывает оператора-логиста с разными участками склада.
Электростанции
АЭС, ГЭС, ТЭС. Питание прямо от 220В избавляет от прокладки отдельной аналоговой линии или PoE-кабеля.
Бизнес-центры
Многоэтажные здания большой площади. Режимы День/Ночь и расписание помогают регулировать звонки в рабочее и нерабочее время.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность по упаковочному листу. Убедитесь, что опция питания та, что нужна (PoE / DC12V / 220V).
- 2Подготовьте SIP-АТС заранее: заведите 1–2 SIP-аккаунта под этот аппарат.
- 3Нанесите разметку под 4 крепёжных отверстия по установочным размерам 210,5 × 194 мм. Трубку обычно вешают на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на вертикальной поверхности, используя монтажный комплект из упаковки.
- 5Под PoE потребуется 1 кабель Ethernet через PG11, под DC12V / 220V — 2 кабеля (Ethernet и питание) через 2 PG11.
- 6Обожмите гермовводы. Убедитесь, что кабели не натянуты и оставлена монтажная петля с запасом 100–150 мм.
- 7Включите питание. Аппарат возьмёт IP по DHCP и сам зарегистрирует SIP-аккаунты на АТС.
- 8Задайте через веб-интерфейс администратора временные правила, INTERCOM-группы, режимы День/Ночь, 10 ячеек памяти быстрого набора и SIP-сервер.
Опции по запросу
Цену и сроки изготовления опций уточните у менеджера.
Питание от сети 220 В переменного тока
PoE-коммутаторы и блоки 12 В не понадобятся: аппарат включается прямо в электросеть. Выручает на объектах без IP-инфраструктуры.
Цвет корпуса по запросу
Базовый цвет один. Жёлтый, красный, синий, оранжевый и прочие цвета RAL — под заказ, срок поставки 4–8 недель.
Запасные части и принадлежности
В наличии запасные трубки, бронированные шнуры, клавиатурные модули. Для крупных установок удобно держать ЗИП.
Модификация с ЖК-дисплеем
См. ТЛ3116-Д — конструкция та же, но добавлен жидкокристаллический индикатор.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный | ✓ | ✓ |
| Кабель Ethernet RJ-45 | ✓ | ✓ |
| Шнур питания (для DC12V / 220V) | — | ✓ |
| PoE-инжектор 48 В | опция | — |
| Монтажный комплект | ✓ | ✓ |
| Паспорт / Руководство* | ✓ | ✓ |
| Инструкция по веб-настройке* | ✓ | ✓ |
* Руководство и инструкция по веб-настройке прилагаются из расчёта один комплект на каждые 10 или менее аппаратов, поставляемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем ТЛ3116 отличается от ТЛ3045?Разница в объёме функций принципиальная. ТЛ3045 — базовый SIP-телефон с 12 кнопками. У ТЛ3116 сверх этого есть 10 кнопок памяти быстрого набора, INTERCOM, режимы День/Ночь, автоответ, голосовые подсказки, гибкие правила блокировки. Добавьте сюда класс защиты IP65 вместо IP54, рудничное исполнение РН-1, питание от 220В и MTBF 20 000 ч вместо 10 000.
Что такое INTERCOM в этих аппаратах?Другой аппарат КАДАММ в той же сети вызывается напрямую, без участия SIP-АТС, — по принципу селекторной связи. Есть и удержание внешнего абонента: ответив на звонок, оператор через INTERCOM связывается с коллегой, не разрывая основной вызов. Группа аппаратов ведёт себя как мини-АТС.
Как работают 10 кнопок памяти?Под каждой из 10 кнопок программируется быстрый набор одного номера. Запись выполняется в веб-интерфейсе: администратор подключается к IP-адресу аппарата и вводит номера для каждой ячейки. Это удобно для типовых сценариев — охрана, диспетчер, дежурный, главный инженер, аварийная служба, и т.д.
Можно ли запитать прямо от 220В?Да, это одна из трёх схем питания на выбор. Внутри установлен блок питания AC/DC. Подключение — стандартным кабелем через гермоввод PG11. Внешние PoE-коммутаторы и адаптеры 12 В не требуются.
Чем ТЛ3116 отличается от ТЛ1116?ТЛ3116 — сетевой (SIP), ТЛ1116 — аналоговый аппарат. Габариты и корпус схожи, однако функционально ТЛ3116 значительно богаче: память быстрого набора, INTERCOM, режимы работы. Аналоговая 1116 дешевле и проще, но в системе SIP-телефонии её придётся заводить через ATA-шлюзы.
Что показывает дисплей в ТЛ3116-Д?Показываются набираемый номер по мере нажатия клавиш, длительность текущего разговора, текущее время. Подробности — в карточке ТЛ3116-Д.
Подходит ли для шахт?Да, в общеобменных зонах. Уровень изоляции РН-1 допускает работу в шахтах и рудниках, не относящихся к категории опасных по газу или пыли. Взрывоопасные зоны (1, 2, 21, 22) требуют взрывозащищённых моделей КАДАММ серии ТЛ27xx-Ex.
С какими SIP-АТС совместим?Поддерживается SIP 2.0 (RFC3261) с кодеками G.711/G.722/G.729, поэтому аппарат совместим со всеми современными SIP-АТС: Asterisk, FreePBX, 3CX, MikoPBX, Cisco Call Manager, Avaya Aura, Mitel, и др.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе.
MTTF
20 000 часов
Среднее время наработки на отказ вдвое превышает показатель базовых IP-телефонов серии 30xx.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
