КАДАММ (KADAMM) · Серия ТЛ30xx
IP-телефон промышленного класса в компактном нержавеющем корпусе (165×110×45 мм, 2 кг). Клавиатура на 12 кнопок из цинкового сплава в антивандальном исполнении, шнур трубки — бронированный нержавеющий. Питание — PoE либо DC 12 В, протокол SIP 2.0 с поддержкой двух аккаунтов.
SIP 2.0 · 2 аккаунта
Антивандальная клавиатура
Нержавейка AISI 304
IP54 (опц. IP65) · −40…+70 °C
Гарантия 36 мес.
SIP
2.0 (RFC3261)
12 кн.
Антивандальная клав.
PoE / 12В
Питание
IP54
Защита (опц. IP65)
AISI 304
Нержавейка
2 кг
Вес
О модели

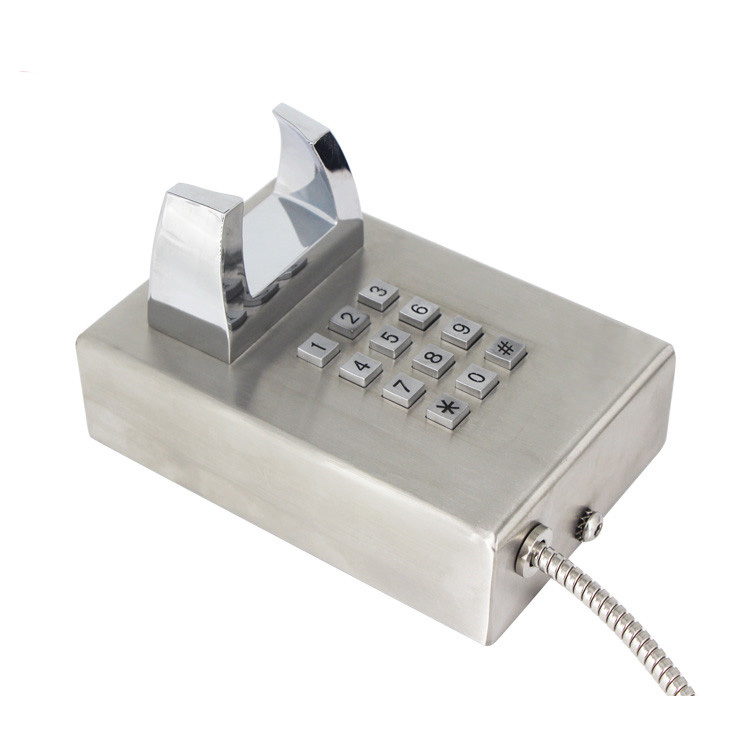

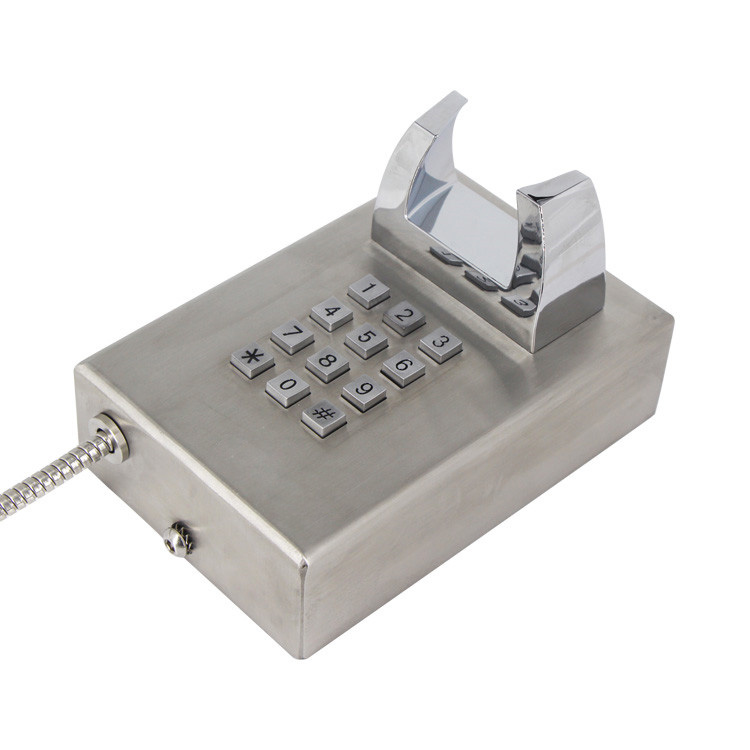

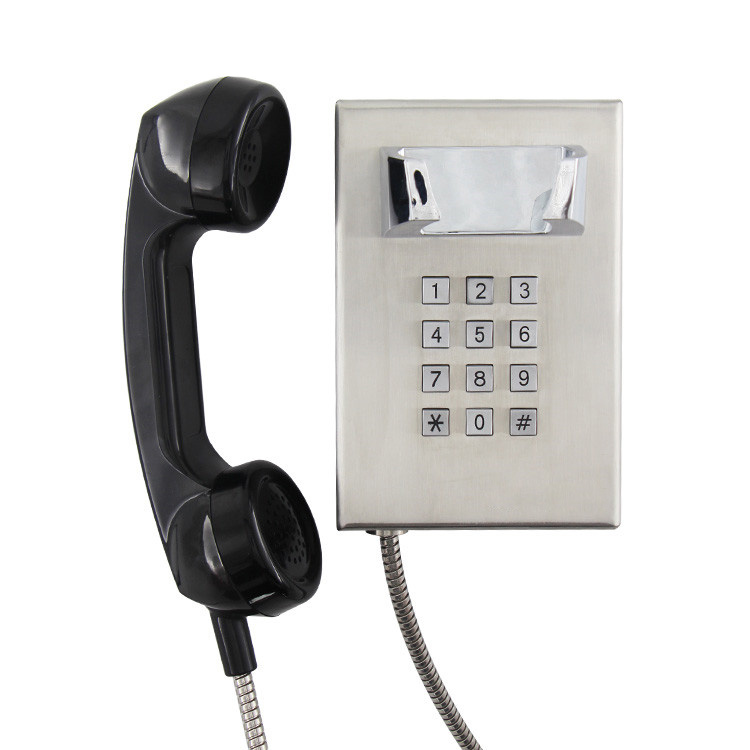

КАДАММ ТЛ3045 — антивандальный IP-телефон (SIP) компактного формата в нержавеющем корпусе. В габаритах 165 × 110 × 45 мм при массе всего 2 кг размещены полноценная 12-кнопочная антивандальная клавиатура из цинкового сплава и трубка с бронированным нержавеющим шнуром на магнитогерконовом держателе. За сеть отвечает SIP 2.0 с двумя аккаунтами, питание — PoE или DC 12 В. За счёт связки прочности и малых габаритов аппарат хорошо подходит для массовых установок в общественных местах: проходные, торговые центры, парковки, вокзалы.
Электронная начинка идентична ТЛ3037, но корпус в полтора раза меньше и весит меньше. Уместен там, где крупный корпус с кнопкой регулировки громкости не нужен, а на первый план выходят компактность и невысокая стоимость развёртывания большой партии.
Ключевые преимущества
Антивандальная клавиатура из цинкового сплава
Стандартные 12 кнопок (0–9, *, #). Литые цинковые клавиши не залипают от грязи, не разрушаются от ударов и не пропускают влагу внутрь клавиатурного модуля.
Корпус из нержавейки AISI 304, 2 мм
Пластина стали 2 мм — полная антивандальная защита. Немагнитная, коррозии не подвержена. Поверхность гладкая, пригодна для санитарной мойки.

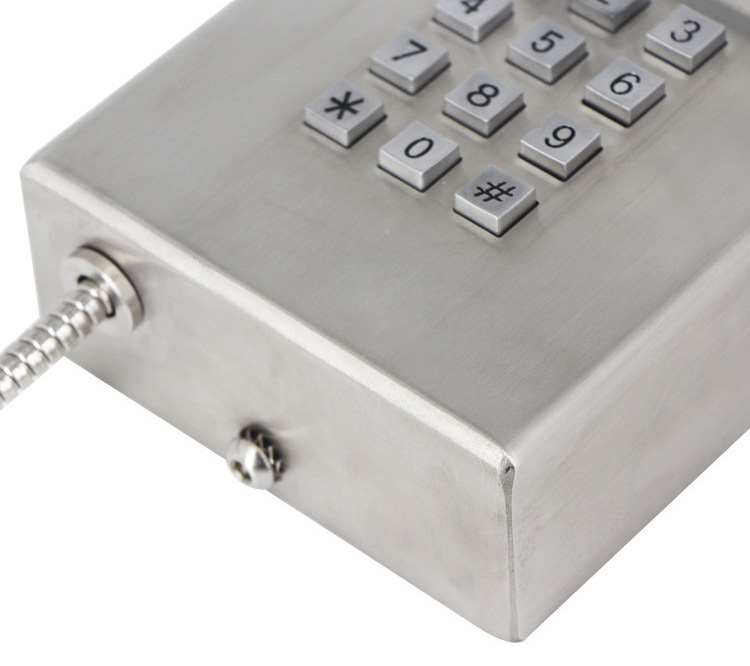

Бронированный шнур трубки из нержавейки
Плетёная стальная оплётка шнура не даёт его перерезать. Обычное решение для зон с риском вандализма и общественных мест.
Компактные габариты — 165×110×45 мм
Меньше ТЛ3037 в полтора раза при сравнимом наборе функций. Годится для массовой установки там, где места немного.
Питание PoE или DC 12 В
Схему питания подбирают под инфраструктуру. PoE 802.3af подходит централизованным установкам — один Ethernet несёт всё; DC 12 В — автономным постам.
Магнитогерконовый держатель трубки
Датчик бесконтактного типа — износу и окислению не подвержен. Отрабатывает миллионы циклов снятия и установки трубки.
Что означают стандарты защиты
AISI 304
Нержавеющая сталь, где 18% хрома и 8% никеля. Принятый стандарт для медицинской, фармацевтической и пищевой промышленности. В обычной атмосфере и в большей части пищевых сред коррозии не даёт.
IP54 / IP65
В базе — защита от брызг и пыли (IP54). По заказу IP65: струи воды и полная пыленепроницаемость. Заказывается отдельной опцией.
SIP 2.0
Отраслевой стандарт IP-телефонии (RFC3261). На аппарате 2 SIP-аккаунта, работает со всеми актуальными SIP-АТС — Asterisk, FreePBX, 3CX, MikoPBX, Cisco, Avaya и др.
PoE / DC12V
Питание заказчик выбирает сам: PoE 802.3af по сетевому кабелю или внешний адаптер DC 12V/1A. Для централизованной инфраструктуры практичнее PoE, для автономных постов — DC.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | общепромышленный IP (SIP) с клавиатурой |
| Клавиатура | 12 кнопок (0–9, *, #), антивандальная |
| Материал клавиш | цинковый сплав |
| Питание | PoE 802.3af или DC 12 В / 1 А (по выбору) |
| Подключение | Ethernet LAN/WAN, RJ-45 |
| Громкость звонка (1 м) | не менее 80 дБ (A) |
| Ток в режиме ожидания | не более 0,1 А |
| Полоса частот микрофона | 250–3500 Гц |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP54 (опционально IP65) |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Толщина стальной пластины | 2 мм |
| Шнур трубки | бронированный, из нержавейки |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % (опц. до 98 %) |
| Кабельный ввод | PG11 (для версии IP65) |
| SIP и сеть | |
|---|---|
| Стандарт SIP | SIP 2.0 (RFC3261) |
| Количество SIP-аккаунтов | 2 |
| Аудиокодеки | G.711, G.722, G.723, G.726, G.729 |
| IP-протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Сетевой интерфейс | 10/100BASE-TX, Auto-MDIX, RJ-45 |
| Эхоподавление | есть |
| Дуплекс | полный |
| Совместимость АТС | Asterisk, FreePBX, 3CX, Cisco, Avaya и др. |
| Габариты и надёжность | |
|---|---|
| Габариты (В×Ш×Г) | 165 × 110 × 45 мм (с трубкой 122) |
| Вес аппарата | около 2 кг |
| Размер упаковки | 530 × 350 × 350 мм |
| Крепление | к вертикальной поверхности (4 точки) |
| Среднее время безотказной работы | 10 000 часов (MTTF) |
| Среднее время восстановления | не более 30 минут |
| Гарантия | 36 месяцев со дня ввода |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
IP-протоколы и кодеки
SIP 2.0 (RFC3261)
G.711 (a/u-law)
G.722 (HD voice)
G.723
G.726
G.729
IPv4 / TCP / UDP
TFTP / RTP / RTCP
DHCP / DNS
10/100BASE-TX
Auto-MDIX
Эхоподавление
Full duplex
Сравнение с похожими моделями
ТЛ3045 занимает середину семейства 30xx: компактный корпус плюс полноценная клавиатура. Далее — отличия от двух соседних моделей и от альтернативы в антивандальном стальном корпусе.
| Параметр | ТЛ3045 ◀ | ТЛ3035 | ТЛ3037 | ТЛ1116 |
|---|---|---|---|---|
| Фото | — | — |  |  |
| Связь | IP (SIP) | IP (SIP) | IP (SIP) | Аналоговая |
| Клавиатура | 12 кнопок | Нет (1 кнопка) | 12 + регулировка громкости | 12 кнопок |
| Сценарий | Полноценный набор | Hot-line | Полноценный набор | Полноценный набор |
| Корпус | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 | Холоднокатаная сталь |
| Степень защиты | IP54 (опц. IP65) | IP54 (опц. IP65) | IP54 (опц. IP65) | IP66 |
| Габариты | 165×110×45 мм | 165×110×45 мм | 287,5×136,5×75 мм | 289×182×127 мм |
| Вес | 2 кг | 2 кг | 3 кг | 5 кг |
| Питание | PoE / DC 12 В | PoE / DC 12 В | PoE / DC 12 В | От линии 24–72 В |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ3045Требуется компактный SIP-телефон с полноценной клавиатурой
Установка массовая: торговые центры, проходные, КПП, парковки — габариты и цена в приоритете
Объект построен на IP-телефонии (SIP-АТС), а не на аналоговой линии
Регулировка громкости с аппарата не нужна (если важна — берите ТЛ3037)
Установка массовая: торговые центры, проходные, КПП, парковки — габариты и цена в приоритете
Объект построен на IP-телефонии (SIP-АТС), а не на аналоговой линии
Регулировка громкости с аппарата не нужна (если важна — берите ТЛ3037)
Области применения
Парковки и КПП
Переговоры водителя с диспетчером, охранника с центральным постом. Малые габариты, корпус из нержавейки, антивандальная клавиатура.
Торговые центры
Служебная связь, телефоны для посетителей, точки информации. SIP-телефония встраивается в действующую IT-инфраструктуру здания.
Транспортные узлы
Метрополитен, аэропорты, вокзалы. Точки информации для пассажиров и служебная связь персонала.
Медицинские учреждения
Регистратуры, ординаторские, палаты. Нержавейка AISI 304 выдерживает медицинскую санобработку.
Бизнес-центры и офисы
Служебные посты, парковки бизнес-центров, связь между этажами. Небольшие габариты дают разместить аппарат практически в любой нише.
Спортивные сооружения
Ледовые арены, фитнес-центры, бассейны. Антивандальная конструкция, простая мойка, стойкость к влажности.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность по упаковочному листу. Проверьте, какая опция питания заказана — PoE или DC 12 В.
- 2Подготовьте SIP-АТС заблаговременно: заведите под этот аппарат 1–2 SIP-аккаунта.
- 3По чертежу разметьте 4 крепёжных отверстия (M10,5). Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на вертикальную поверхность монтажным комплектом из упаковки. Стальная пластина имеет толщину 2 мм — основание должно быть надёжным.
- 5Подведите Ethernet-кабель: версии с PoE — от коммутатора 802.3af; версии с DC — Ethernet плюс отдельная линия 12 В.
- 6В исполнении IP65 кабель заводят через гермоввод PG11, после чего затягивают уплотнитель.
- 7Подайте питание. Аппарат возьмёт IP по DHCP и сам зарегистрирует SIP-аккаунты на АТС.
- 8В веб-интерфейсе администратора пропишите SIP-сервер, логин и пароль. Протестируйте исходящий звонок и приём входящих.
Опции по запросу
Сроки изготовления и стоимость опций уточняйте у менеджера.
Исполнение IP65
Струи воды и полная пыленепроницаемость. Для зон интенсивной мойки или установки на улице.
Дополнительный микрофон с шумоподавлением
Фильтр активного типа на отдельном чувствительном элементе. Убирает фоновый шум при разговоре.
Цвет корпуса по запросу
В базе — натуральная нержавейка. Доступна порошковая окраска: синий, жёлтый, красный и прочие цвета RAL. Поставка занимает 4–8 недель.
Расширенная влажность до 98%
Для помещений с высокой влажностью — биолаборатории, рыбные цеха, теплицы. Уплотнения усилены.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный | ✓ | ✓ |
| Кабель патч-корд RJ45 | ✓ | ✓ |
| PoE-инжектор 48 В, 0.5 А | опция | — |
| Адаптер DC 12 В / 1 А | — | ✓ |
| Монтажный комплект | ✓ | ✓ |
| Паспорт / Руководство* | ✓ | ✓ |
| Инструкция по настройке (англ.)* | ✓ | ✓ |
* Инструкция по настройке и руководство прикладываются из расчёта одна на каждые 10 или менее аппаратов, отгружаемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем ТЛ3045 отличается от ТЛ3037?Габаритами и тем, есть ли кнопка регулировки громкости. У ТЛ3045 корпус меньше (165×110×45 мм, 2 кг) и отдельной кнопки громкости нет. ТЛ3037 больше по размеру (287,5×136,5×75 мм, 3 кг) и снабжена кнопкой VOL. По SIP-функциям модели равны.
Чем ТЛ3045 отличается от ТЛ3035?Тем, есть ли клавиатура. У ТЛ3045 — 12 кнопок, позволяющих набрать любой номер. ТЛ3035 — формат hot-line: единственная кнопка вызывает заранее заданный номер. Материал корпуса и габариты у обеих моделей совпадают.
Можно ли позвонить с ТЛ3045 на любой SIP-номер?Да, и этим отличается от ТЛ3035 (hot-line). ТЛ3045 — это полноценный SIP-телефон с клавиатурой: набирать можно любые внешние и внутренние номера, если настройки SIP-АТС это допускают.
С какими SIP-АТС совместим?Работает по стандартному SIP 2.0 (RFC3261) и совместим со всеми актуальными АТС: Asterisk, FreePBX, 3CX, MikoPBX, Cisco Call Manager, Avaya Aura, Mitel и др.
Сколько SIP-аккаунтов поддерживает?2 SIP-аккаунта. Можно подключить два независимых сервера — основной и резервный, или один для внутренних и один для внешних вызовов.
Можно ли регулировать громкость с аппарата?Нет, кнопки регулировки громкости у ТЛ3045 не предусмотрено. Громкость выставляется настройками SIP-АТС либо через веб-интерфейс самого аппарата. Когда регулировка нужна прямо с корпуса — смотрите ТЛ3037.
Толщина стальной пластины — 2 мм. Это много?Для нержавеющего корпуса 2 мм — принятая норма антивандального исполнения. Такая пластина держит удары и попытки вскрытия обычным инструментом, лицевая часть при этом не деформируется.
Можно ли использовать на улице?Базовое исполнение IP54 лучше монтировать под навесом. Если установка открытая уличная, заказывайте IP65 — полная защита от струй воды и пыли. Корпус AISI 304 не корродирует ни при каких атмосферных условиях.
Гарантии и сервис
Гарантия
36 месяцев
Отсчитывается с даты ввода в эксплуатацию и не превышает 40 месяцев со дня отгрузки.
MTTF
10 000 часов
Средняя наработка на отказ при штатной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
