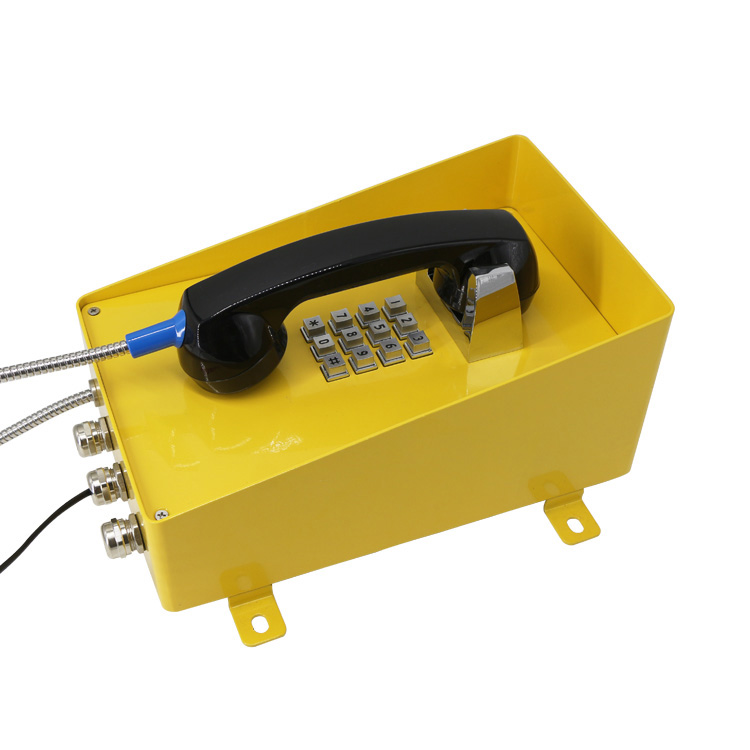

КАДАММ (KADAMM) · Серия ТЛ1116
Аналоговый промышленный телефонный аппарат: стальной корпус с порошковым покрытием, антивандальная трубка, водонепроницаемая клавиатура из цинкового сплава. Степень защиты IP66, тоновый набор номера, питание непосредственно от телефонной линии 24–72 В.
Аналоговый · тоновый набор
Сталь с порошковым покрытием
IP66 · антивандальная конструкция
Базовая модель
Гарантия 36 мес.
IP66
Степень защиты
DTMF
Тоновый набор
>85 дБ
Звонок (1 м)
−40…+70
°C диапазон
10 000 ч
MTBF
5 кг
Вес
О модели
КАДАММ ТЛ1116 — антивандальный всепогодный телефонный аппарат, корпус которого выполнен из холоднокатаной стали с порошковым покрытием. Аппарат сочетает прочность стального листа и доступную цену: он тяжелее пластиковых аппаратов, но обходится дешевле литых алюминиевых. Клавиатура из цинкового сплава водонепроницаема, трубка антивандальная с бронированным шнуром, набор тоновый DTMF, питание идёт прямо от телефонной линии 24–72 В.
Дисплея в базовой модели нет. Когда требуется индикация набираемого номера, длительности разговора и состояния линии, используйте модификацию ТЛ1116-Д с ЖК-индикатором.
Варианты исполнения серии ТЛ1116
Арт. ТЛ1116
Базовая модель
ЖК-дисплейНет
Клавиатура12 кнопок
НаборТоновый (DTMF)
КорпусСталь, IP66
Габариты289×182×127 мм
Вес5 кг
Эта модель

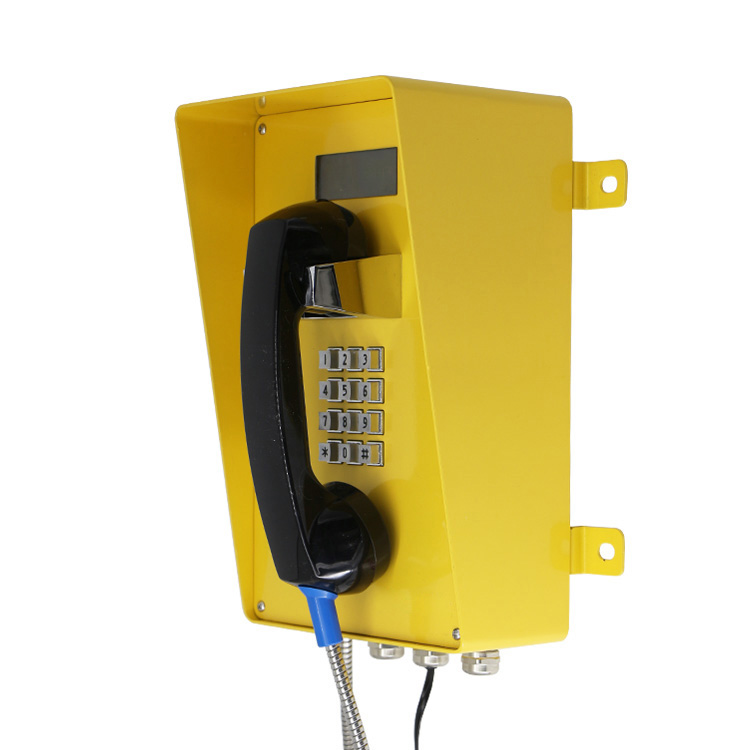

Арт. ТЛ1116-Д
С ЖК-индикатором
ЖК-дисплейЕсть
Клавиатура12 кнопок
НаборТоновый (DTMF)
КорпусСталь, IP66
Габариты289×182×127 мм
Вес5 кг
Опция
Нужен ЖК-дисплей или другой корпус?
Модификация с дисплеем — ТЛ1116-Д. Литой алюминий и рудничное исполнение РН-1 — ТЛ1012. Нержавейка AISI 304 — ТЛ1109.
Ключевые преимущества
Стальной корпус с порошковым покрытием
Холоднокатаная сталь прочнее пластика и легче литого алюминия. Порошковое покрытие противостоит коррозии и УФ-излучению и не выгорает на солнце 10+ лет.
IP66 — полная защита от пыли и струй воды
Аппарат допускает мойку из шланга и установку на открытых площадках. По пыли — 6 уровень (полное непроникновение), по воде — 6 уровень (мощные струи с любого направления).
Водонепроницаемая клавиатура из цинкового сплава
Литые цинковые клавиши не ломаются от ударов, не залипают от грязи, а клавиатурный модуль не пропускает влагу. Ресурс — миллионы нажатий.
Антивандальная трубка с бронированным шнуром
Шнур в стальной оплётке защищён от перерезания. Трубка из ударопрочного полимера переносит удары о бетон и попытки её оторвать.
Питание от линии 24–72 В
Внешний блок питания не нужен: подключение выполняется стандартной парой к любой АТС. Совместимость с большинством промышленных и офисных мини-АТС.
Базовая комплектация без переплат
Когда функции дисплея не востребованы, ТЛ1116 даёт всю прочность серии за более доступную цену. Оптимально для массовых установок: парковки, КПП, школы.
Что означают стандарты защиты
IP66
Полное непроникновение пыли и защита от мощных струй воды с любого направления. Допускается уличный монтаж без навесов и козырьков.
DTMF
Тональный набор номера — стандарт всех современных АТС. Работает с голосовыми меню (IVR), переадресацией и конференц-связью.
WF1
Антикоррозионная защита лёгкого исполнения — пригодна для прибрежных и слабоагрессивных сред (солевой туман, влажность 95%).
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый |
| Производитель | КАДАММ |
| Тип набора | тоновый (DTMF) |
| ЖК-дисплей | нет (есть в модификации -Д) |
| Клавиатура | 12 кнопок, цинковый сплав, водонепроницаемая |
| Питание | от абонентской линии 24–72 В |
| Подключение | телефонный кабель с RJ11 (в комплекте) |
| Громкость звонка (1 м) | более 85 дБ |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP66 |
| Степень коррозии | WF1 |
| Материал корпуса | холоднокатаная сталь, порошковое покрытие |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| УФ-стойкость | защита порошкового покрытия от УФ |
| Стойкость к вандализму | трубка с бронированным шнуром |
| Конструкция и монтаж | |
|---|---|
| Цвет | стандартно один (опционально другие) |
| Кабельный ввод | PG11 |
| Телефонная линия | RJ11 |
| Крепление | к вертикальной поверхности |
| Габариты | 289 × 182 × 127 мм |
| Установочные размеры | 210,5 × 194 мм (4 точки) |
| Вес аппарата | 5 кг |
| Полоса частот микрофона | 250–3000 Гц |
| Надёжность и комплектация | |
|---|---|
| Среднее время безотказной работы | 10 000 часов |
| Гарантия | 36 месяцев со дня ввода |
| Гарантийный лимит | не более 40 мес. со дня отгрузки |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Запчасти | доступны (трубка, шнур, клавиатура) |
| Срок поставки со склада | по запросу |
| Страна производства | Китай (бренд КАДАММ) |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
Сравнение с похожими моделями
В линейке КАДАММ ТЛ1116 занимает средний сегмент: дороже пластиковых аппаратов и дешевле литых алюминиевых ТЛ1012 и ТЛ12xx. Стальной корпус с порошковым покрытием — компромисс между ценой и прочностью.
| Параметр | ТЛ1116 ◀ | ТЛ1116-Д | ТЛ1012 | ТЛ1109 |
|---|---|---|---|---|
| Фото | |  |  |  |
| ЖК-дисплей | Нет | Есть | Нет | Нет |
| Корпус | Холоднокатаная сталь | Холоднокатаная сталь | Литой алюминий | Нержавейка AISI 304 |
| Степень защиты | IP66 | IP66 | IP66 | IP54 (опц. IP65) |
| Тип набора | Тоновый | Тоновый | Импульс / тон | Тоновый (DTMF) + спид-дайл |
| Температура | −40…+70 °C | −40…+70 °C | −40…+60 °C | −40…+70 °C |
| MTBF | 10 000 ч | 10 000 ч | 30 000 ч | 10 000 ч |
| Вес | 5 кг | 5 кг | 5 кг | 4,5 кг |
| Питание | От линии 24–72 В | От линии 24–72 В | От линии 20–75 В | От линии 48 В |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ1116Требуется антивандальная защита в общественных местах (вокзалы, парковки, КПП)
Требуется уличная эксплуатация (IP66) при умеренном бюджете — сталь обходится дешевле литого алюминия
Дисплей не нужен — все задачи закрывают набор номера и связь
Рудничное исполнение не требуется (для шахт берите ТЛ1012)
Требуется уличная эксплуатация (IP66) при умеренном бюджете — сталь обходится дешевле литого алюминия
Дисплей не нужен — все задачи закрывают набор номера и связь
Рудничное исполнение не требуется (для шахт берите ТЛ1012)
Области применения
Вокзалы и аэропорты
Служебная связь, информационные посты, телефоны для пассажиров. Для шумной среды — антивандальный корпус и громкий звонок (>85 дБ).
Парковки и КПП
Водитель связывается с диспетчером, охранник — с центральным постом. Монтаж под открытым небом, защита от осадков и мойки (IP66).
Промышленные площадки
Складские терминалы, заводские дворы, погрузочные эстакады. Стальной корпус переносит удары погрузчиков и оборудования.
Школы и общественные здания
Точки экстренного вызова в коридорах, телефоны связи с дежурным. Антивандальная конструкция противостоит попыткам вандализма.
Спортивные сооружения
Бассейны, ледовые арены, стадионы: связь персонала и телефоны для зрителей. Мойка и брызги не опасны благодаря IP66.
Парки и общественные пространства
Точки экстренного вызова на туристических маршрутах, пляжах и в парках. Аппарат защищён от любых погодных условий.
Монтаж и настройка
- 1Вскройте упаковку и сверьте комплектность аппарата по упаковочному листу.
- 2Нанесите разметку 4 крепёжных отверстий по установочным размерам 210,5 × 194 мм. Трубку обычно располагают на высоте 1400–1500 мм от пола.
- 3Смонтируйте аппарат на вертикальном основании через монтажные кронштейны, применяя крепёж M8 (входит в комплект).
- 4Проведите телефонный кабель через гермоввод PG11 в нижней части корпуса и подключите его к колодке RJ11 внутри.
- 5Затяните гермоввод. Убедитесь, что кабель не натянут и оставлена монтажная петля (запас 100–150 мм).
- 6Снимите трубку, дождитесь сигнала станции, наберите тестовый номер.
- 7Оцените слышимость и громкость в обоих направлениях; при необходимости скорректируйте уровни в настройках АТС.
Опции по запросу
Стоимость и сроки изготовления опций уточняйте у менеджера.
Цвет корпуса по запросу
Стандартный цвет один. По запросу изготавливаются красный (экстренная связь), жёлтый (промышленность), синий, оранжевый и прочие цвета RAL.
Дополнительные запасные части
Поставляются запасные трубки, бронированные шнуры и клавиатурные модули. При крупных установках удобно держать ЗИП прямо на объекте.
Защитный козырёк (антивандальный)
Дополнительная стальная пластина над аппаратом усиливает антивандальную защиту при монтаже в общественных местах.
Модификация с ЖК-дисплеем
См. ТЛ1116-Д — конструкция та же, дополненная жидкокристаллическим индикатором.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт | ✓ |
| Руководство по эксплуатации* | ✓ |
* На каждые 10 или менее аппаратов, поставляемых в один адрес, прилагается руководство по эксплуатации.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем ТЛ1116 отличается от ТЛ1116-Д?Единственное отличие — наличие ЖК-дисплея. Корпус, защита, клавиатура, трубка и габариты полностью совпадают. ТЛ1116 — базовая версия без дисплея, ТЛ1116-Д — исполнение с индикатором, который показывает набираемый номер и таймер разговора.
Какой материал корпуса — не пластик?Нет. Корпус из холоднокатаной стали с порошковым покрытием. По цене и весу это среднее решение: прочнее пластика, но дешевле литого алюминия (как у ТЛ1012).
Какое напряжение питания нужно?Постоянный ток от 24 до 72 В поступает от стандартной телефонной линии АТС. Внешний блок питания не требуется.
Только тоновый набор или импульсный тоже?В ТЛ1116 доступен только тоновый набор (DTMF) — стандарт всех современных АТС. Если для устаревших систем нужен импульсный набор, обратите внимание на ТЛ1012 с поддержкой обоих режимов.
Можно ли использовать на улице без козырька?Да. Степень защиты IP66 допускает монтаж на улице без козырьков и навесов: корпус переносит прямой дождь и мощные струи воды.
Подходит ли для использования в шахтах?Нет, рудничного исполнения у ТЛ1116 не предусмотрено. Для шахт и подземных выработок выбирайте ТЛ1012 (класс РН-1) либо взрывозащищённые модели серии ТЛ27xx-Ex производства КАДАММ.
Поддерживается ли в IP-АТС?Аппарат ТЛ1116 полностью аналоговый. К IP-АТС он подключается через аналоговые порты (FXS) либо ATA-шлюзы. Для систем, где есть только SIP, потребуется отдельное решение — уточните у менеджера.
Что входит в комплект?Аппарат, телефонный кабель с разъёмом RJ11, монтажные кронштейны с крепежом, паспорт. На каждые 10 аппаратов в одной поставке прилагается руководство по эксплуатации.
Гарантии и сервис
Гарантия
36 месяцев
Отсчёт ведётся с даты ввода в эксплуатацию, но не более 40 месяцев со дня отгрузки.
MTBF
10 000 часов
Средняя наработка на отказ при нормальных условиях эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
