KADAMM · Корректоры АЧХ

Корректоры АЧХ KADAMM в серии КАЧ: 24 модели, до 40 ГГц, соединители SMA.

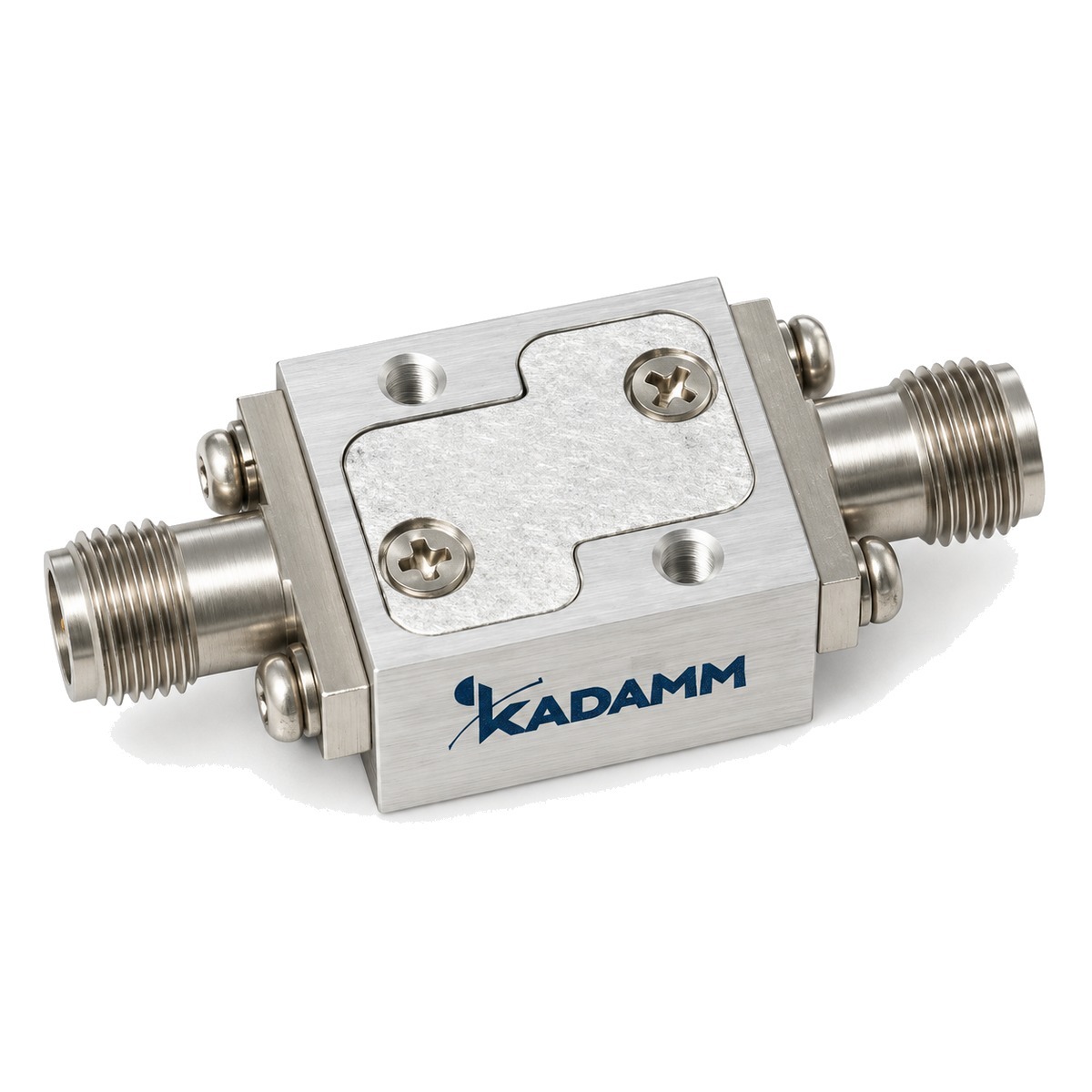

Эквалайзеры СВЧ (корректоры АЧХ) KADAMM КАЧ

до 40 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

О серии

Корректоры АЧХ серии КАЧ выравнивают наклон частотной характеристики тракта. В серии КАЧ — 24 модели, общий диапазон до 40 ГГц, соединители SMA.

По моделям KADAMM КАЧ: вносимые потери от 1 до 8,5 дБ. Исполнения КАЧ различаются по параметрам: частоты, потери, соединители, габариты, равновесное значение, КСВН.

Типовые задачи для серии КАЧ: широкополосные усилительные тракты; измерительные стенды; длинные кабельные линии. Нужное исполнение КАЧ выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон до 40 ГГцВесь диапазон серии КАЧ закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель КАЧ, сверьте её полосу с крайними частотами вашей системы.

ПотериНа высоких частотах потери КАЧ растут: сравнивайте их на верхней частоте тракта.

СоединителиСоединитель модели КАЧ подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.

ГабаритыГабариты модели КАЧ проверьте по месту установки заранее.

КСВНЧем ниже КСВН модели КАЧ, тем меньше отражений и неравномерность в тракте.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Потери, дБ	Соединитель	Габариты, мм	Равновесное значение, дБ	КСВН, типовое
KADAMM КАЧ-0/3000-S-1	0-3	1,5	SMA	16×20×10	1	1,04
KADAMM КАЧ-1000/1600-S-2	1-1,6	1	SMA	-	2	1,6
KADAMM КАЧ-1000/2000-S-3	1-2	1	SMA	-	3	1,5
KADAMM КАЧ-1000/4000-S-4	1-4	1	SMA	-	4	1,6
KADAMM КАЧ-1000/6000-S-10	1-6	2	SMA	-	10	2
KADAMM КАЧ-18000/40000-K-2	18-40	3	2,92 мм	-	2	2
KADAMM КАЧ-18000/40000-K-4	18-40	3	2,92 мм	-	4	2
KADAMM КАЧ-18000/40000-K-6	18-40	3	2,92 мм	-	6	2
KADAMM КАЧ-2000/18000-S-10	2-18	3	SMA	-	10	2
KADAMM КАЧ-2000/18000-S-8	2-18	2	SMA	-	8	1,8
KADAMM КАЧ-2000/4000-S-6	2-4	2	SMA	-	6	1,6
KADAMM КАЧ-2000/6000-S-3	2-6	1	SMA	-	3	1,6
KADAMM КАЧ-3000/6000-S-3	3-6	1	SMA	-	3	1,6
KADAMM КАЧ-4000/8000-S-4	4-8	2	SMA	-	4	1,8
KADAMM КАЧ-500/20000-S-12	0,5-20	2	SMA	-	12	1,8
KADAMM КАЧ-500/8000-S-6	0,5-8	1,5	SMA	-	6	1,5
KADAMM КАЧ-5000/15000-S-4	5-15	2	SMA	-	4	1,8
KADAMM КАЧ-6000/18000-S-15	6-18	3	SMA	30×20×10	15	1,6
KADAMM КАЧ-6000/18000-S-3	6-18	2	SMA	-	3	1,8
KADAMM КАЧ-700/1300-S-3,5	0,7-1,3	1	SMA	26×20×12	3,5	1,6
KADAMM КАЧ-750/18000-S-25	0,75-18	8,5	SMA	20×16,8×10	25	2
KADAMM КАЧ-7500/18000-S-25	7,5-18	8,5	SMA	20×16,8×10	25	2
KADAMM КАЧ-8000/18000-S-19,5	8-18	4	SMA	30×20×12	19,5	1,8
KADAMM КАЧ-8000/18000-S-4	8-18	2	SMA	-	4	1,8

Вопросы по серии

В каком диапазоне работает серия KADAMM КАЧ?

Общий диапазон серии КАЧ — до 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM КАЧ?

В серии КАЧ — SMA. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM КАЧ?

Назовите артикул исполнения из таблицы, например «KADAMM КАЧ-0/3000-S-1», и количество.

Какие документы есть на серию KADAMM КАЧ?

Техническое описание серии КАЧ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
