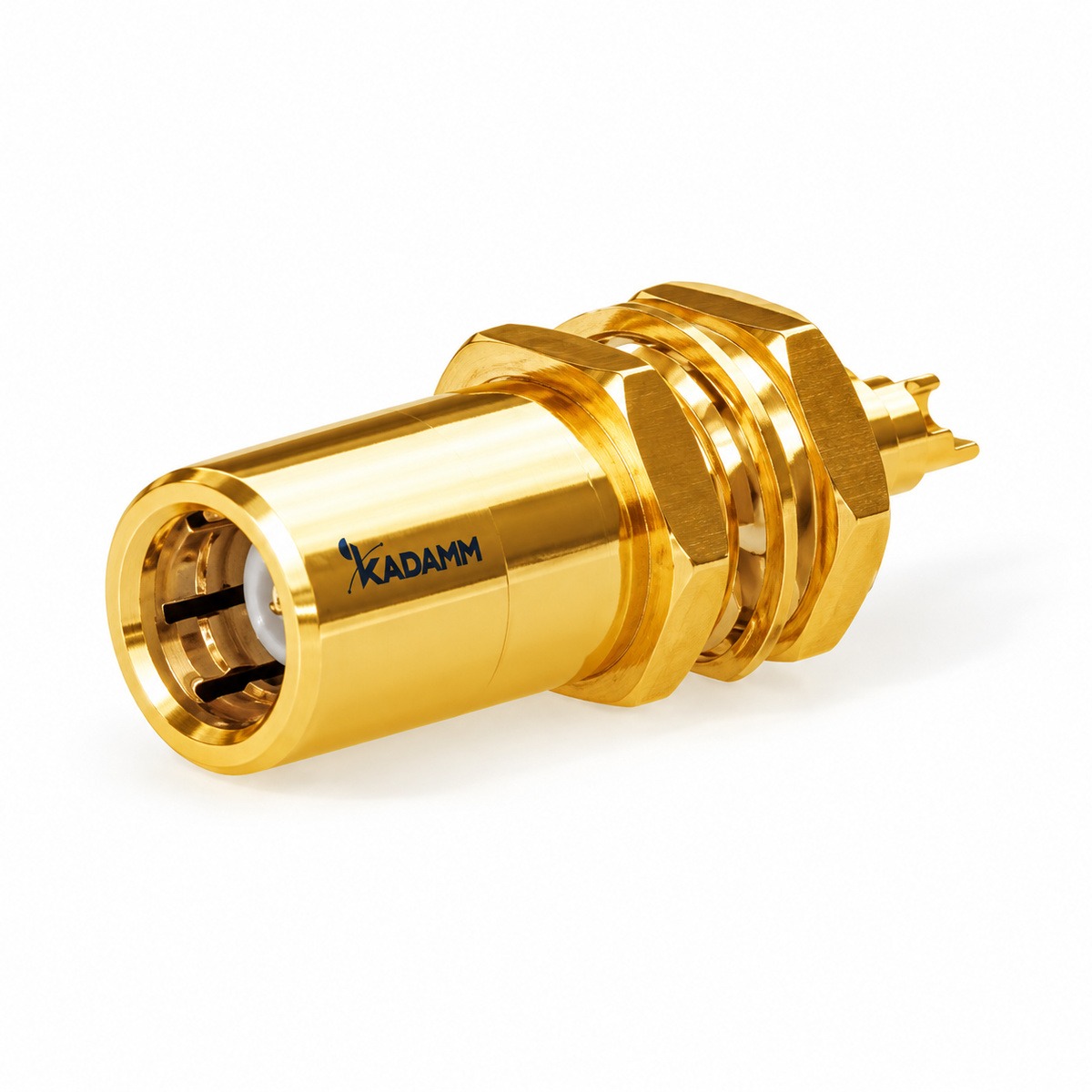

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-SMB: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-О-SMB — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 13 исполнений, общий охват частот — до 4 ГГц. Подключение — SMB вилка, SSMB вилка, угловой, SMB розетка.
Внутри серии СК-О-SMB меняются частоты, КСВН, соединители, монтаж, монтажное отверстие, диаметр вывода — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Разброс по исполнениям СК-О-SMB: КСВН — 1,3–1,5 (при КСВН 1,5 отражается около 4 % мощности). Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Разъём KADAMM СК-О-SMB — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-SMB собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
13 исполнений, 2 рабочие полосы.
Лучшее согласование в серии — у KADAMM СК-SMB(в)-Р-О1, KADAMM СК-SMB(в)-Р-О2 и ещё 9 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-SMB: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–4 ГГц |
| КСВН | от 1,3 до 1,5 |
| Соединитель | 5 вариантов — по таблице исполнений |
| Монтаж | резьбовое (гайка); фланцевое, 2 отв. |
| Монтажное отверстие, мм | от 3,6 до 9,7 |
| Диаметр вывода, мм | от 0,67 до 1,7 |
| Фланец, отверстий | 2 |
| Материал | латунь (золочение или никелирование) или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 13 исполнений серии СК-О-SMB с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Монтаж | Монтажное отверстие, мм | Диаметр вывода, мм | Фланец, отверстий |
|---|---|---|---|---|---|---|---|
| KADAMM СК-SMB(в)-Р-О1 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SMB(в)-Р-О2 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø9,7 | 1,5 | — |
| KADAMM СК-SMB(в)-Р-О3 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | — | — | — |
| KADAMM СК-SMB(в)-Р-О4 | 0–4 | 1,3 | SMB вилка | резьбовое (гайка) | Ø5,2 | 1 | — |
| KADAMM СК-SMB(в)-У-Р-О1 | 0–4 | 1,5 | SMB вилка, угловой | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SMB(в)-Ф2-О1 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | Ø5,1 | 1,7 | 2 |
| KADAMM СК-SMB(в)-Ф2-О2 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | Ø5,1 | 1 | 2 |
| KADAMM СК-SMB(в)-Ф2-О3 | 0–4 | 1,3 | SMB вилка | фланцевое, 2 отв. | — | — | 2 |
| KADAMM СК-SMB(р)-Р-О1 | 0–4 | 1,3 | SMB розетка | резьбовое (гайка) | Ø5,1 | 1 | — |
| KADAMM СК-SSMB(в)-Р-О1 | 0–3 | 1,3 | SSMB вилка | резьбовое (гайка) | Ø3,6 | — | — |
| KADAMM СК-SSMB(в)-Р-О2 | 0–3 | 1,3 | SSMB вилка | резьбовое (гайка) | — | — | — |
| KADAMM СК-SSMB(в)-У-Р-О1 | 0–3 | 1,5 | SSMB вилка, угловой | резьбовое (гайка) | Ø3,6 | 1 | — |
| KADAMM СК-SSMB(в)-Ф2-О1 | 0–3 | 1,3 | SSMB вилка | фланцевое, 2 отв. | Ø4,2 | 0,67 | 2 |
Прочие параметры
| Параметр | Значение |
|---|---|
| Резьба | M5×0,5 — KADAMM СК-SMB(в)-Р-О3 |
Как выбрать исполнение
Полосы исполнений серии KADAMM СК-О-SMB по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM СК-О-SMB с наибольшим в серии КСВН 1,5.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-SMB работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-SMB входят:
Техническое описание серии СК-О-SMB — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-SMB или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-SMB | Разъёмы приборные SMB и SSMB, общего применения | до 4 ГГц | 13 | SMB вилка, SSMB вилка, угловой, SMB розетка |
| KADAMM СК-О-SMA | Разъёмы приборные SMA, общего применения | до 18 ГГц | 349 | SMA розетка, SMA вилка, угловой |
| KADAMM СК-О-SSMA | Разъёмы приборные SSMA, общего применения | до 30 ГГц | 20 | SSMA розетка, угловой |
| KADAMM СК-О-SMP | Разъёмы приборные SMP и SSMP (SMPM), общего применения | до 65 ГГц | 34 | SMP вилка, SSMP вилка, SMP розетка |
| KADAMM СК-О-2,4 | Разъёмы приборные 2,4 и 1,85 мм, общего применения | до 50 ГГц | 11 | 2,4 мм розетка, 1,85 мм розетка, 2,4 мм вилка |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-О-SMA.
