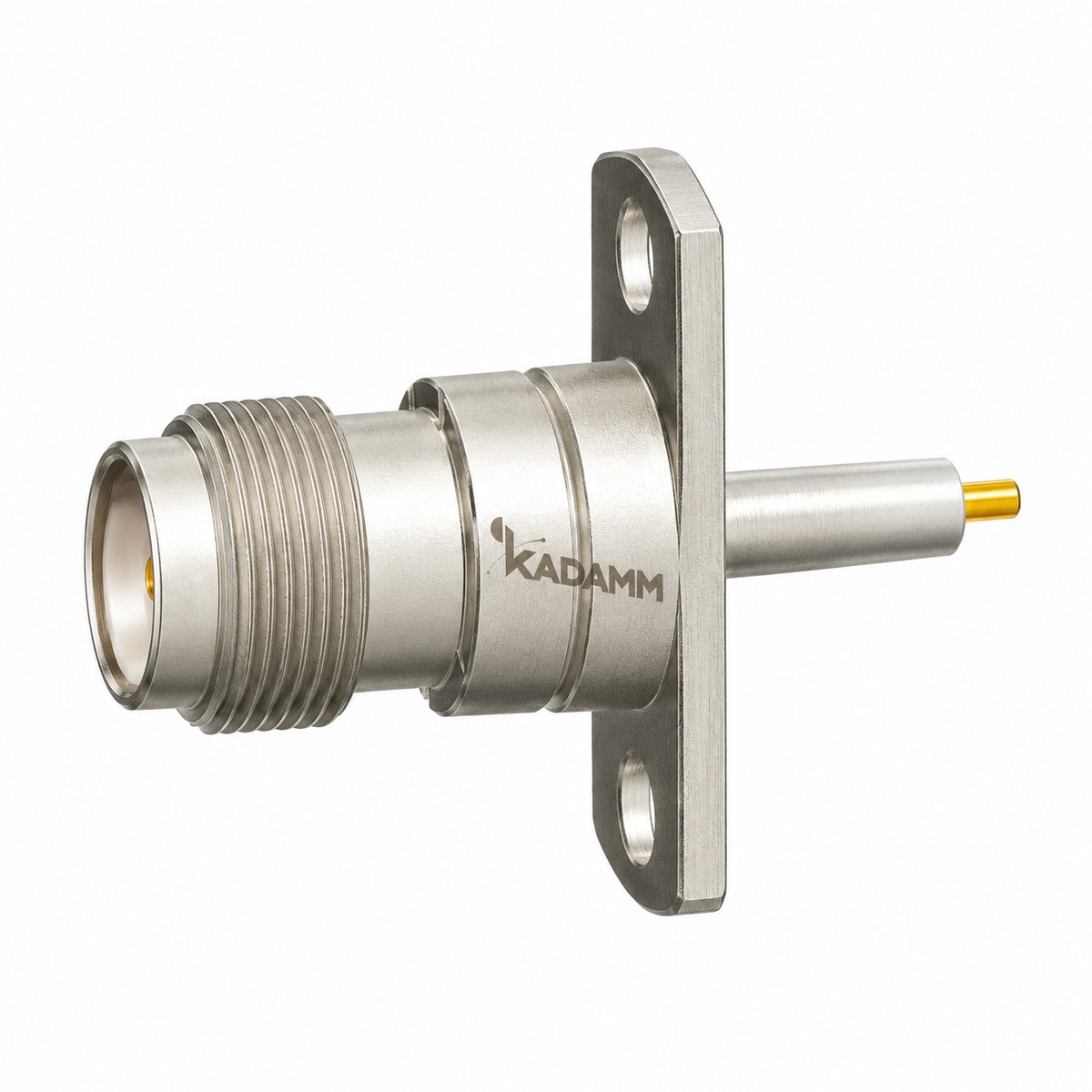

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-2,4: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-О-2,4 — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 11 исполнений, общий охват частот — до 50 ГГц. Подключение — 2,4 мм розетка, 1,85 мм розетка, 2,4 мм вилка.
Внутри серии СК-О-2,4 меняются частоты, КСВН, соединители, монтаж, фланец, резьба — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Разброс по исполнениям СК-О-2,4: КСВН — 1,15. Значения для конкретного артикула — в таблице исполнений.
Соединитель 2,4 мм работает до 50 ГГц и стыкуется с соединителем 1,85 мм.
Принцип работы
Разъём KADAMM СК-О-2,4 — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-2,4 собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
11 исполнений, 2 рабочие полосы.
Лучшее согласование в серии — у KADAMM СК-1,85(р)-Ф2-О1, KADAMM СК-1,85(р)-Ф4-О1 и ещё 9 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-2,4: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–50 ГГц |
| КСВН | 1,15 |
| Соединитель | 1,85 мм розетка; 2,4 мм вилка; 2,4 мм розетка |
| Монтаж | фланцевое, 2 отв.; фланцевое, 4 отв. |
| Фланец, отверстий | от 2 до 4 |
| Резьба | M7×1,75; M7×0,75 |
| Диаметр вывода, мм | от 0,6 до 0,8 |
| Материал | латунь с золочением или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 11 исполнений серии СК-О-2,4 с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Монтаж | Фланец, отверстий | Резьба | Диаметр вывода, мм |
|---|---|---|---|---|---|---|---|
| KADAMM СК-1,85(р)-Ф2-О1 | 0–50 (до 67 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40); 1,3 (40–50); 1,4 (50–67) | 1,85 мм розетка | фланцевое, 2 отв. | 2 | M7×1,75 | — |
| KADAMM СК-1,85(р)-Ф4-О1 | 0–50 (до 67 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40); 1,3 (40–50); 1,4 (50–67) | 1,85 мм розетка | фланцевое, 4 отв. | 4 | M7×1,75 | — |
| KADAMM СК-2,4(в)-Ф4-О1 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм вилка | фланцевое, 4 отв. | 4 | — | 0,6 |
| KADAMM СК-2,4(р)-Ф2-О1 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 2 отв. | 2 | M7×0,75 | 0,61 |
| KADAMM СК-2,4(р)-Ф2-О2 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 2 отв. | 2 | — | — |
| KADAMM СК-2,4(р)-Ф2-О3 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 2 отв. | 2 | — | — |
| KADAMM СК-2,4(р)-Ф4-О1 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | M7×0,75 | 0,61 |
| KADAMM СК-2,4(р)-Ф4-О2 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | M7×0,75 | 0,8 |
| KADAMM СК-2,4(р)-Ф4-О3 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | M7×0,75 | 0,6 |
| KADAMM СК-2,4(р)-Ф4-О4 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | — | — |
| KADAMM СК-2,4(р)-Ф4-О5 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | — | — |
Прочие параметры
| Параметр | Значение |
|---|---|
| Исполнение | герметичный — KADAMM СК-2,4(р)-Ф2-О3, KADAMM СК-2,4(р)-Ф4-О5 |
Как выбрать исполнение
Полосы исполнений серии KADAMM СК-О-2,4 по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM СК-О-2,4 с наибольшим в серии КСВН 1,15.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-2,4 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-2,4 входят:
Техническое описание серии СК-О-2,4 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-2,4 или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-2,4 | Разъёмы приборные 2,4 и 1,85 мм, общего применения | до 50 ГГц | 11 | 2,4 мм розетка, 1,85 мм розетка, 2,4 мм вилка |
| KADAMM СК-ТП-2,4 | Разъёмы 2,4 мм на плату торцевые (end launch) | до 50 ГГц | 6 | 2,4 мм |
| KADAMM СК-ВМ-2,4 | Разъёмы вертикальные для печатных плат 2,4 мм | до 50 ГГц | 1 | 2,4 мм |
| KADAMM СК-С-2,4 | Разъёмы приборные сменные 2,4 мм, фланцевое крепление | до 50 ГГц | 44 | 2,4 мм розетка, 2,4 мм вилка |
| KADAMM СК-МВ-2,4 | Разъёмы приборные с металлическим выводом 2,4 мм | до 50 ГГц | 10 | 2,4 мм |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-ТП-2,4.
