KADAMM · Коаксиальные разъёмы

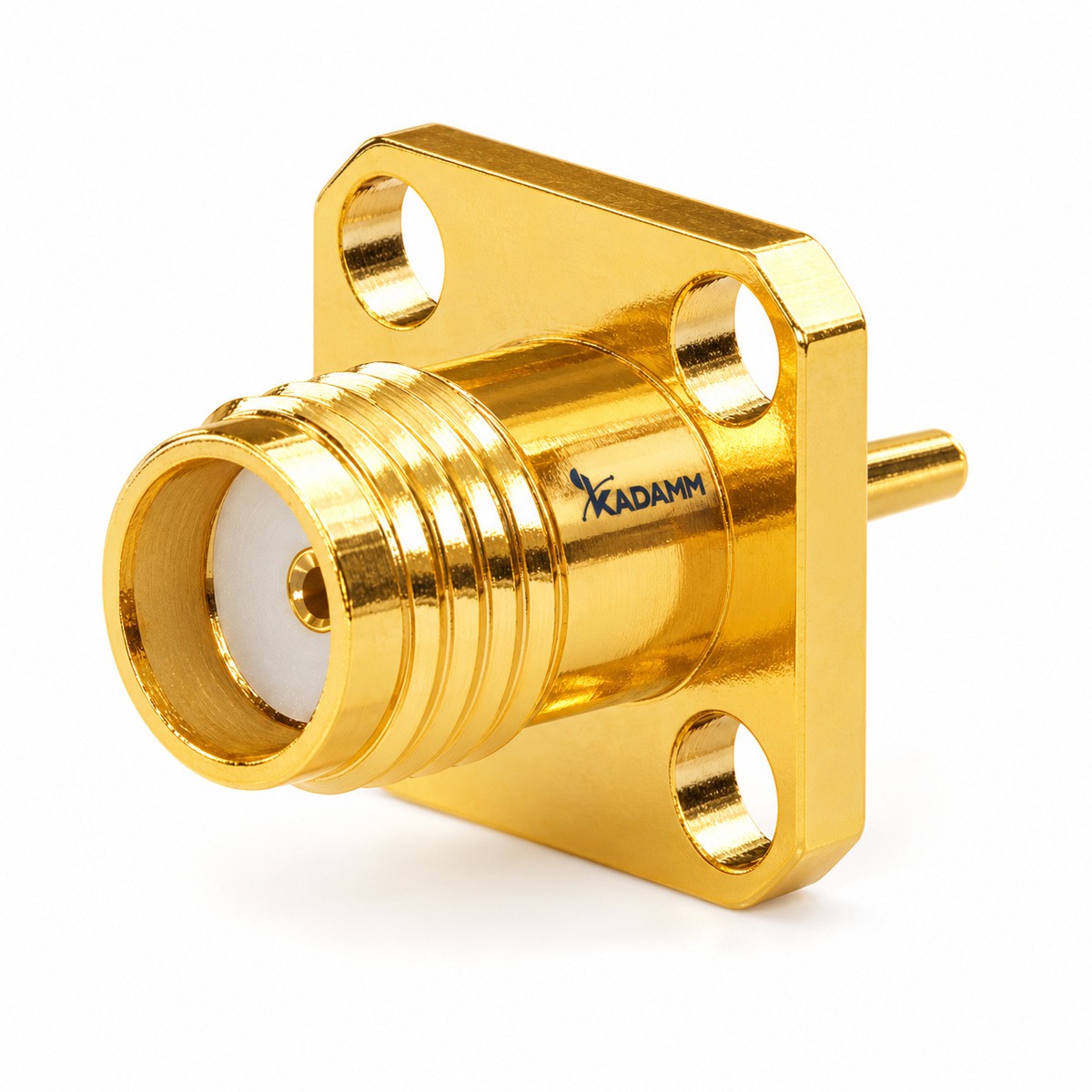

Разъёмы приборные SSMA, общего применения KADAMM СК-О-SSMA

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-SSMA: выводят высокочастотный сигнал на кабель или печатную плату.

охват частот серии до 30 ГГцисполнений 20КСВН от 1,05SSMA розетка, угловой

▤

Подберём Разъёмы приборные SSMA, общего применения СК-О-SSMA под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 30 ГГц

охват частот серии

исполнений

от 1,05

КСВН

SSMA розетка, угловой

подключение

О серии

KADAMM СК-О-SSMA — коаксиальные разъёмы производства KADAMM (КАДАММ).

В серии 20 исполнений, общий охват частот — до 30 ГГц. Подключение — SSMA розетка, угловой.

Внутри серии СК-О-SSMA меняются частоты, КСВН, соединители, монтаж, фланец, диаметр вывода — по ним и выбирают исполнение.

Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.

Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.

Разброс по исполнениям СК-О-SSMA: КСВН — 1,05–1,06. Значения для конкретного артикула — в таблице исполнений.

Тип соединителя задаёт верхнюю частоту, а качество монтажа — реальный КСВН ввода.

Принцип работы

Разъём KADAMM СК-О-SSMA — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.

Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.

Конструкция и материалы

Разъём KADAMM СК-О-SSMA собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

ПодключениеSSMA розетка — у 17 исполненийSSMA розетка, угловой — у 3 исполнений

Ключевые особенности

✓

До 30 ГГц
20 исполнений, 1 рабочая полоса.

✓

КСВН от 1,05
Лучшее согласование в серии — у KADAMM СК-SSMA(р)-З-О1, KADAMM СК-SSMA(р)-Р-О1 и ещё 15 исполнений.

✓

SSMA розетка, угловой
SSMA розетка — у 17 исполнений; SSMA розетка, угловой — у 3 исполнений.

Технические характеристики серии

Сводка по всем исполнениям KADAMM СК-О-SSMA: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–30 ГГц
КСВН	от 1,05 до 1,06
Соединитель	SSMA розетка; SSMA розетка, угловой
Монтаж	запрессовка в корпус; резьбовое (гайка); фланцевое, 2 отв.; фланцевое, 4 отв.
Фланец, отверстий	от 2 до 4
Диаметр вывода, мм	от 0,3 до 0,88
Материал	латунь с золочением или нержавеющая сталь
Исполнения по чертежу заказчика	по запросу — уточняйте у менеджера

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

Охват частотВсе параметры таблицы гарантированы в пределах 0–30 ГГц; за его краями они не нормированы, поэтому частоты системы должны лежать внутри с запасом.

КСВНПри КСВН 1,05 отражается 0,06 % падающей мощности, при КСВН 1,06 — 0,08 %.

Таблица исполнений

Все 20 исполнений серии СК-О-SSMA с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	КСВН	Соединитель	Монтаж	Фланец, отверстий	Диаметр вывода, мм
KADAMM СК-SSMA(р)-З-О1	0–30	1,05 + 0,012·f	SSMA розетка	запрессовка в корпус	—	0,88
KADAMM СК-SSMA(р)-Р-О1	0–30	1,05 + 0,012·f	SSMA розетка	резьбовое (гайка)	—	0,5
KADAMM СК-SSMA(р)-Р-О2	0–30	1,05 + 0,012·f	SSMA розетка	резьбовое (гайка)	—	0,88
KADAMM СК-SSMA(р)-Р-О3	0–30	1,05 + 0,012·f	SSMA розетка	резьбовое (гайка)	—	—
KADAMM СК-SSMA(р)-У-Ф2-О1	0–30 (угловые 0–18)	1,06 + 0,015·f	SSMA розетка, угловой	фланцевое, 2 отв.	2	—
KADAMM СК-SSMA(р)-У-Ф2-О2	0–30 (угловые 0–18)	1,06 + 0,015·f	SSMA розетка, угловой	фланцевое, 2 отв.	2	0,88
KADAMM СК-SSMA(р)-У-Ф4-О1	0–30 (угловые 0–18)	1,06 + 0,015·f	SSMA розетка, угловой	фланцевое, 4 отв.	4	0,88
KADAMM СК-SSMA(р)-Ф2-О1	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	—
KADAMM СК-SSMA(р)-Ф2-О2	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	0,88
KADAMM СК-SSMA(р)-Ф2-О3	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	0,7
KADAMM СК-SSMA(р)-Ф2-О4	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	0,3
KADAMM СК-SSMA(р)-Ф2-О5	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	0,48
KADAMM СК-SSMA(р)-Ф2-О6	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	0,31
KADAMM СК-SSMA(р)-Ф2-О7	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	0,41
KADAMM СК-SSMA(р)-Ф2-О8	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	0,38
KADAMM СК-SSMA(р)-Ф2-О9	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 2 отв.	2	0,5
KADAMM СК-SSMA(р)-Ф4-О1	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 4 отв.	4	0,5
KADAMM СК-SSMA(р)-Ф4-О2	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 4 отв.	4	—
KADAMM СК-SSMA(р)-Ф4-О3	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 4 отв.	4	0,88
KADAMM СК-SSMA(р)-Ф4-О4	0–30	1,05 + 0,012·f	SSMA розетка	фланцевое, 4 отв.	4	0,45

Прочие параметры

Параметр	Значение
Резьба	M4×0,5 — KADAMM СК-SSMA(р)-Р-О3

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2КСВН. Если этот параметр для вас главный, начните с KADAMM СК-SSMA(р)-З-О1, KADAMM СК-SSMA(р)-Р-О1 и ещё 15 исполнений.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: SSMA розетка — у 17 исполнений; SSMA розетка, угловой — у 3 исполнений.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM СК-О-SSMA с наибольшим в серии КСВН 1,06.

1Два исполнения с КСВН 1,06 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,06 − 1) / (1,06 + 1) = 0,058; суммарный КСВН (1 + 0,058) / (1 − 0,058) = 1,12, отражается 0,34 % мощности.

2С исполнениями, у которых КСВН 1,05, та же пара даёт не больше 1,1 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.

Платы СВЧ-модулей

Кабельные сборки

Корпуса блоков

Сколько исполнений СК-О-SSMA работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц20 исполнений

1–4 ГГц (L, S)20 исполнений

4–12 ГГц (C, X)20 исполнений

12–27 ГГц (Ku, K)20 исполнений

27–40 ГГц (Ka)20 исполнений

Сценарии по отраслям

РадиолокацияВсе 20 исполнений СК-О-SSMA работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 20 исполнений СК-О-SSMA работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВсе 20 исполнений СК-О-SSMA работают в полосах C, Ku и Ka. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд СК-О-SSMA пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Разъёмы KADAMM СК-О-SSMA устанавливают на плату или стенку корпуса блока; центральный контакт соединяют с полосковой линией или жилой кабеля пайкой.

✓Место пайки делают как можно короче: лишняя длина вывода на высоких частотах добавляет индуктивность и отражение.

✓После монтажа проверяют КСВН ввода на рабочей частоте.

Документация и поставка

В поставку каждого исполнения KADAMM СК-О-SSMA входят:

✓Разъём

✓Паспорт изделия

Техническое описание серии СК-О-SSMA — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-SSMA или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM СК-О-SSMA	Разъёмы приборные SSMA, общего применения	до 30 ГГц	20	SSMA розетка, угловой
KADAMM СК-С-SSMA	Разъёмы приборные сменные SSMA	до 40 ГГц	55	SSMA розетка, SSMA вилка
KADAMM СК-О-SMA	Разъёмы приборные SMA, общего применения	до 18 ГГц	349	SMA розетка, SMA вилка, угловой
KADAMM СК-О-SMP	Разъёмы приборные SMP и SSMP (SMPM), общего применения	до 65 ГГц	34	SMP вилка, SSMP вилка, SMP розетка
KADAMM СК-О-2,4	Разъёмы приборные 2,4 и 1,85 мм, общего применения	до 50 ГГц	11	2,4 мм розетка, 1,85 мм розетка, 2,4 мм вилка

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-С-SSMA.

Когда выбирают Разъёмы приборные SSMA, общего применения KADAMM СК-О-SSMA: Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.

Вопросы и ответы

Зачем затягивать соединитель тарированным ключом?+

Недотянутое соединение даёт нестабильный контакт и рост КСВН, перетянутое — деформирует центральный проводник. Момент затяжки нормирован для каждого типа соединителя.

Какой диапазон частот у изделий KADAMM СК-О-SSMA?+

Серия СК-О-SSMA в целом перекрывает до 30 ГГц.

У какого исполнения СК-О-SSMA самый низкий КСВН?+

Самый низкий КСВН — 1,05 — у KADAMM СК-SSMA(р)-З-О1, KADAMM СК-SSMA(р)-Р-О1 и ещё 15 исполнений.

Как изделия KADAMM СК-О-SSMA подключаются к тракту?+

Подключение у серии СК-О-SSMA — SSMA розетка, угловой. По таблице: SSMA розетка — у 17 исполнений; SSMA розетка, угловой — у 3 исполнений. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM СК-О-SSMA отличается от KADAMM СК-С-SSMA?+

KADAMM СК-С-SSMA — «Разъёмы приборные сменные SSMA», охват до 40 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН СК-О-SSMA в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,06 это 0,08 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение СК-О-SSMA?+

Назовите полный артикул из таблицы, например «KADAMM СК-SSMA(р)-З-О1», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM СК-О-SSMA?+

В блоке документов — техническое описание серии СК-О-SSMA и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
