Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-SMA(р)-Ф4: выводят высокочастотный сигнал на кабель или печатную плату.
О серии

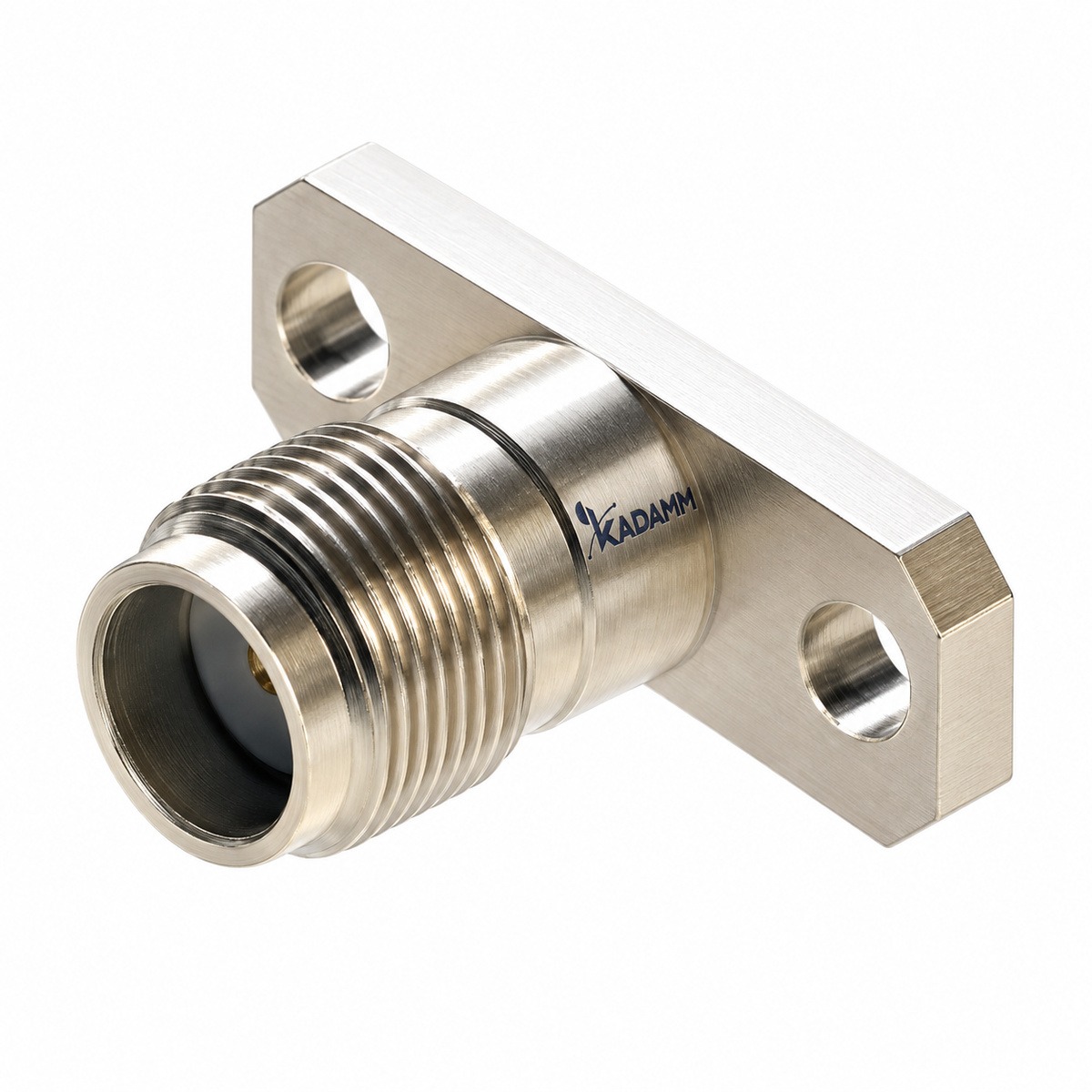

KADAMM СК-О-SMA(р)-Ф4 — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 145 исполнений, общий охват частот — до 18 ГГц. Подключение — SMA.
Внутри серии СК-О-SMA(р)-Ф4 меняются межцентровое расстояние отверстий фланца, длина, диаметр вывода, монтажное отверстие — по ним и выбирают исполнение.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Разъём KADAMM СК-О-SMA(р)-Ф4 — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-SMA(р)-Ф4 собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода.
Ключевые особенности
145 исполнений, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-SMA(р)-Ф4: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Межцентровое расстояние отверстий фланца, мм | от 5,64 до 12,7 |
| Длина, мм | от 2 до 55,6 |
| Диаметр вывода, мм | от 0,4 до 6 |
| Монтажное отверстие, мм | от 2,3 до 6,2 |
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Соединитель | SMA розетка |
| Монтаж | фланцевое, 4 отв. |
| Материал | латунь с золочением или нержавеющая сталь |
| Фланец, отверстий | 4 |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 145 исполнений серии СК-О-SMA(р)-Ф4 с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Межцентровое расстояние отверстий фланца, мм | Длина, мм | Диаметр вывода, мм | Монтажное отверстие, мм |
|---|---|---|---|---|
| KADAMM СК-SMA(р)-Ф4-О1 | 8,6 | 9,5 | — | — |
| KADAMM СК-SMA(р)-Ф4-О10 | 8,6 | 11,1 | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О100 | 8,6 | 16,9 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О101 | 8,6 | 19,3 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О102 | 8,6 | 18 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О103 | 8,6 | 13,6 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О104 | 8,6 | 13,6 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О105 | 8,6 | 10,4 | 1 | Ø2,3 |
| KADAMM СК-SMA(р)-Ф4-О106 | 8,6 | 18,6 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О107 | 8,6 | 15,8 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О108 | 8,6 | 16,6 | — | Ø5,1 |
| KADAMM СК-SMA(р)-Ф4-О109 | 8,6 | 25,1 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О11 | 8,6 | 10,6 | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О110 | — | 20,6 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О111 | — | 34,3 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О112 | 8,6 | 30,2 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О113 | 8,6 | 55,6 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О114 | 8,6 | 27,6 | 2,9 | — |
| KADAMM СК-SMA(р)-Ф4-О115 | 8,6 | 15,8 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О116 | 8,6 | 19,6 | 3,8 | — |
| KADAMM СК-SMA(р)-Ф4-О117 | 8,6 | 30 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О118 | 8,6 | 24,6 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О119 | 8,6 | 16,2 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О12 | 8,6 | 15,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О120 | 8,6 | 36,6 | — | — |
| KADAMM СК-SMA(р)-Ф4-О121 | 8,6 | 20 | — | — |
| KADAMM СК-SMA(р)-Ф4-О122 | 8,6 | 23,6 | — | — |
| KADAMM СК-SMA(р)-Ф4-О123 | 8,6 | 16,6 | — | — |
| KADAMM СК-SMA(р)-Ф4-О124 | 8,6 | 28,6 | — | — |
| KADAMM СК-SMA(р)-Ф4-О125 | 8,6 | 30,6 | — | — |
| KADAMM СК-SMA(р)-Ф4-О126 | 8,6 | 11,6 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О127 | 8,6 | 9,6 | — | — |
| KADAMM СК-SMA(р)-Ф4-О128 | 8,6 | 4 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О129 | 8,6 | 6 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О13 | 8,6 | 20,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О130 | 8,6 | 8 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О131 | 6,4 | 15,2 | — | Ø5,1 |
| KADAMM СК-SMA(р)-Ф4-О132 | 6,5 | 14,8 | 1 | — |
| KADAMM СК-SMA(р)-Ф4-О133 | 6 | 9,6 | — | — |
| KADAMM СК-SMA(р)-Ф4-О134 | 8,6 | 16,9 | — | — |
| KADAMM СК-SMA(р)-Ф4-О135 | 8,6 | 18,8 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф4-О136 | 8,6 | 53,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О137 | 12,7 | 18,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О138 | 6 | 12,1 | — | — |
| KADAMM СК-SMA(р)-Ф4-О139 | 8,6 | 18,6 | — | — |
| KADAMM СК-SMA(р)-Ф4-О14 | 8,6 | 16,6 | 1,3 | Ø5,2 |
| KADAMM СК-SMA(р)-Ф4-О140 | — | — | — | — |
| KADAMM СК-SMA(р)-Ф4-О141 | — | — | 0,6 | — |
| KADAMM СК-SMA(р)-Ф4-О142 | — | — | 0,6 | — |
| KADAMM СК-SMA(р)-Ф4-О143 | — | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф4-О144 | — | — | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О145 | — | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф4-О15 | 8,6 | 15,3 | 1,0 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О16 | 8,6 | 14,5 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О17 | 8,6 | 15,3 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О18 | 8,6 | 16,9 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О19 | 8,6 | 16,1 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О2 | 8,6 | — | — | — |
| KADAMM СК-SMA(р)-Ф4-О20 | 8,6 | 16,1 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О21 | 8,6 | 15,3 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О22 | 8,6 | 2,0 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О23 | 8,6 | 3,0 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О24 | 8,6 | 15,6 | 1,3 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О25 | 8,6 | 15,8 | 1,3 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О26 | 8,6 | 27,6 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О27 | 8,6 | 14,2 | 0,4 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О28 | 8,6 | 21,6 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О29 | 8,6 | — | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О3 | 6,35 | 9,5 | — | — |
| KADAMM СК-SMA(р)-Ф4-О30 | 8,6 | — | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О31 | 8,6 | 16,1 | — | Ø4,5 |
| KADAMM СК-SMA(р)-Ф4-О32 | 8,6 | — | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О33 | 12,7 | — | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О34 | 8,6 | 16,6 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О35 | 8,6 | 16,6 | — | Ø5,2 |
| KADAMM СК-SMA(р)-Ф4-О36 | 8,6 | 15,3 | 0,6 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О37 | 8,6 | 14,5 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О38 | 8,6 | 15,3 | 2,1 | — |
| KADAMM СК-SMA(р)-Ф4-О39 | 8,6 | 19,1 | 4,1 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О4 | 6,35 | — | — | — |
| KADAMM СК-SMA(р)-Ф4-О40 | 8,6 | 11,2 | 0,9 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О41 | 8,6 | 10,8 | 0,8 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О42 | 8,6 | 10,3 | 0,6 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О43 | 8,6 | 14,5 | 1,0 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О44 | 8,6 | 12,6 | 0,8 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О45 | 8,6 | 15,3 | 0,7 | — |
| KADAMM СК-SMA(р)-Ф4-О46 | 8,6 | 14,5 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О47 | 8,6 | 27,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О48 | 8,6 | 11,1 | 0,7 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О49 | 8,6 | 14,1 | 0,5 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О5 | 5,64 | 9,5 | — | — |
| KADAMM СК-SMA(р)-Ф4-О50 | 8,6 | 14,1 | 0,7 | — |
| KADAMM СК-SMA(р)-Ф4-О51 | 8,6 | 15,1 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф4-О52 | 8,6 | 14,8 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О53 | 8,6 | 15,1 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О54 | 8,6 | 15,2 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О55 | 8,6 | — | 0,9 | — |
| KADAMM СК-SMA(р)-Ф4-О56 | 8,6 | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф4-О57 | 8,6 | — | 0,5 | — |
| KADAMM СК-SMA(р)-Ф4-О58 | 8,6 | 24,3 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О59 | 8,6 | 19,1 | 1,4 | — |
| KADAMM СК-SMA(р)-Ф4-О6 | 5,64 | — | — | — |
| KADAMM СК-SMA(р)-Ф4-О60 | 8,6 | 14,0 | 1,3 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О61 | 8,6 | 16,1 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О62 | 8,6 | 15,6 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О63 | 8,6 | 17,1 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О64 | 8,6 | 17,6 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О65 | 8,6 | 12,1 | — | — |
| KADAMM СК-SMA(р)-Ф4-О66 | 8,6 | 10,2 | 1,0 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О67 | 8,6 | — | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О68 | 8,6 | 18,6 | 0,8 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О69 | 8,6 | 15,6 | 1,0 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О7 | 8,6 | 17,6 | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О70 | 8,6 | 18,6 | 1,0 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О71 | 8,6 | 22,6 | 1,0 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О72 | 8,6 | 15,1 | 0,7 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О73 | 8,6 | 18,6 | 1,3 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О74 | 8,6 | 15,4 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О75 | 8,6 | 18,8 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О76 | 8,6 | 39,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О77 | 8,6 | 46,6 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О78 | 8,6 | 15,6 | 1 | — |
| KADAMM СК-SMA(р)-Ф4-О79 | 8,6 | 18,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О8 | 8,6 | 12,0 | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О80 | 8,6 | 15,6 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф4-О81 | 8,6 | 14,4 | 0,5 | — |
| KADAMM СК-SMA(р)-Ф4-О82 | 8,6 | 14,4 | 0,6 | — |
| KADAMM СК-SMA(р)-Ф4-О83 | 8,6 | 17,1 | 6 | — |
| KADAMM СК-SMA(р)-Ф4-О84 | 8,6 | 21,2 | 6 | — |
| KADAMM СК-SMA(р)-Ф4-О85 | 8,6 | 13,3 | 4,1 | — |
| KADAMM СК-SMA(р)-Ф4-О86 | 8,6 | 15,2 | 0,8 | Ø5,5 |
| KADAMM СК-SMA(р)-Ф4-О87 | 8,6 | 16,3 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О88 | 12 | 14 | 1,3 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф4-О89 | 8,6 | 23,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О9 | 8,6 | 12,1 | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф4-О90 | 8,6 | 24,1 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О91 | 8,6 | 16,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О92 | 8,6 | 17 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О93 | 8,6 | 33,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф4-О94 | 8,6 | 15,5 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О95 | 8,6 | 14 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О96 | 8,6 | 15,1 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О97 | 8,6 | 16 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф4-О98 | 8,6 | 20,8 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф4-О99 | 8,6 | 18,8 | — | Ø4,2 |
Прочие параметры
| Параметр | Значение |
|---|---|
| Резьба | 1/4-36UNS-2A — KADAMM СК-SMA(р)-Ф4-О140, KADAMM СК-SMA(р)-Ф4-О141, KADAMM СК-SMA(р)-Ф4-О142, KADAMM СК-SMA(р)-Ф4-О143, KADAMM СК-SMA(р)-Ф4-О144, KADAMM СК-SMA(р)-Ф4-О145; M1×0,25 — KADAMM СК-SMA(р)-Ф4-О67 |
| Исполнение | герметичный — KADAMM СК-SMA(р)-Ф4-О142, KADAMM СК-SMA(р)-Ф4-О143 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии СК-О-SMA(р)-Ф4 и что из этого следует для монтажа.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-SMA(р)-Ф4 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-SMA(р)-Ф4 входят:
Техническое описание серии СК-О-SMA(р)-Ф4 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-SMA(р)-Ф4 или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-SMA(р)-Ф4 | Разъёмы приборные SMA-розетка с фланцем на 4 отверстия | до 18 ГГц | 145 | SMA |
| KADAMM СК-SMA(р)-Р-Н | Разъёмы приборные сменные SMA, резьбовое крепление | до 26,5 ГГц | 5 | SMA |
| KADAMM СК-TNC(р)-Ф4-Н-M80 | Разъёмы приборные с металлическим выводом TNC | до 18 ГГц | 2 | TNC |
| KADAMM СК-SMA(р)-Р-Л-M60 | Разъёмы приборные с металлическим выводом SMA, резьбовое крепление | до 6 ГГц | 1 | SMA |
| KADAMM СК-N(р)-Ф4-Н | Разъёмы приборные с выводом в диэлектрике N | до 18 ГГц | 4 | N |
Когда брать соседнюю серию: нужны частоты выше, чем у СК-О-SMA(р)-Ф4 — KADAMM СК-SMA(р)-Р-Н; нужно подключение через коаксиальные соединители — KADAMM СК-TNC(р)-Ф4-Н-M80.
