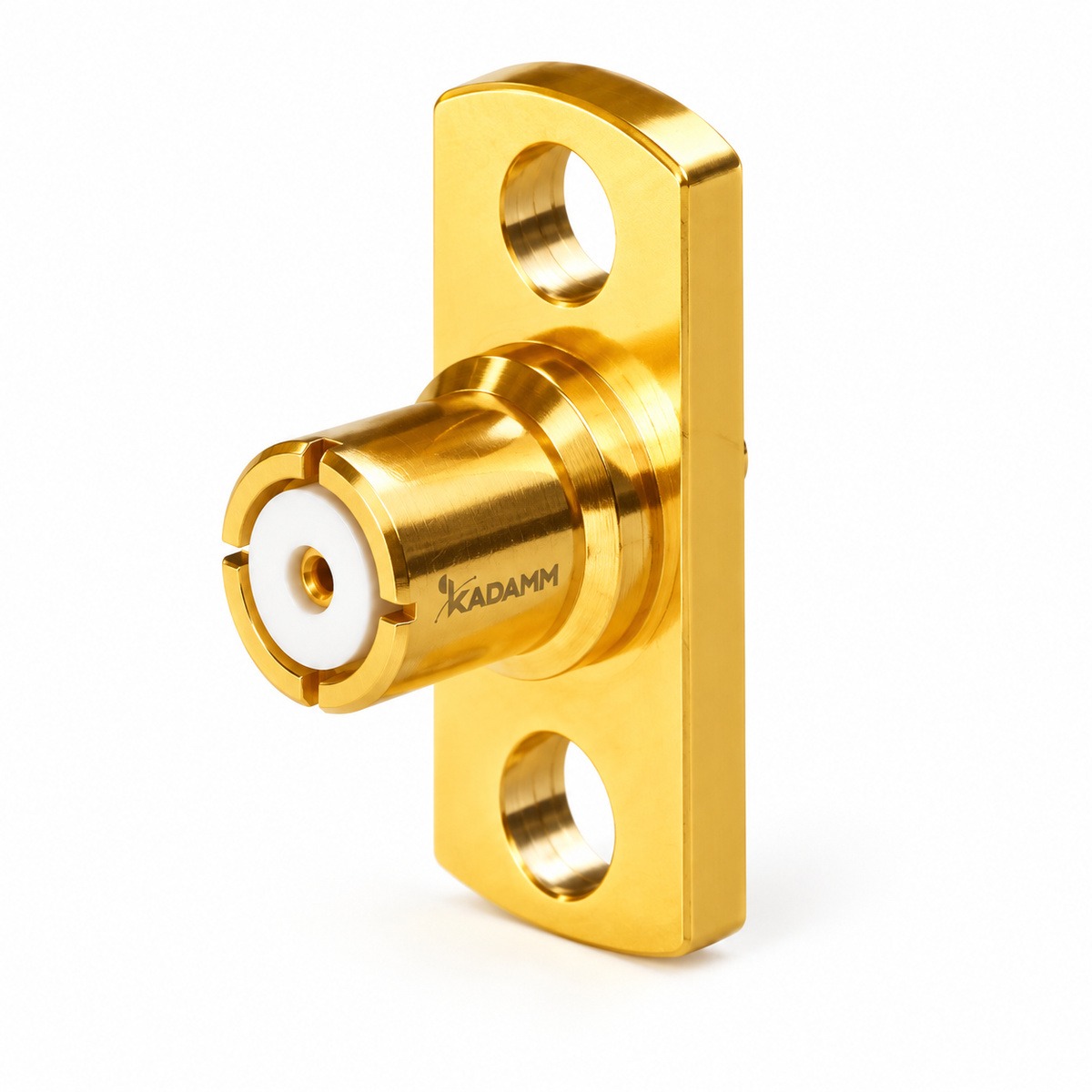

Разъёмы приборные SMP и SSMP (SMPM), общего применения KADAMM СК-О-SMP

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-SMP: выводят высокочастотный сигнал на кабель или печатную плату.

охват частот серии до 65 ГГцисполнения 34КСВН от 1,15

▤

Подберём Разъёмы приборные SMP и SSMP (SMPM), общего применения СК-О-SMP под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 65 ГГц

охват частот серии

исполнения

от 1,15

КСВН

О серии

KADAMM СК-О-SMP — коаксиальные разъёмы производства KADAMM (КАДАММ).

В серии 34 исполнения, общий охват частот — до 65 ГГц. Подключение — SMP вилка, SSMP вилка, SMP розетка.

Внутри серии СК-О-SMP меняются частоты, КСВН, соединители, монтаж, диаметр вывода, резьба — по ним и выбирают исполнение.

Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.

Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.

Разброс по исполнениям СК-О-SMP: КСВН — 1,15–1,25 (при КСВН 1,25 отражается около 1,2 % мощности). Значения для конкретного артикула — в таблице исполнений.

Тип соединителя задаёт верхнюю частоту, а качество монтажа — реальный КСВН ввода.

Принцип работы

Разъём KADAMM СК-О-SMP — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.

Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.

Конструкция и материалы

Разъём KADAMM СК-О-SMP собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

ПодключениеSMP вилка — у 16 исполненийSSMP (SMPM) вилка — у 12 исполненийSMP розетка — у 6 исполнений

Ключевые особенности

✓

До 65 ГГц
34 исполнения, 2 рабочие полосы.

✓

КСВН от 1,15
Лучшее согласование в серии — у KADAMM СК-SSMP(в)-К-О1, KADAMM СК-SSMP(в)-Р-О1 и ещё 10 исполнений.

✓

SMP вилка, SSMP вилка, SMP розетка
SMP вилка — у 16 исполнений; SSMP (SMPM) вилка — у 12 исполнений; SMP розетка — у 6 исполнений.

Технические характеристики серии

Сводка по всем исполнениям KADAMM СК-О-SMP: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Частоты	0–65 ГГц
КСВН	от 1,15 до 1,25
Соединитель	SMP вилка; SMP розетка; SSMP (SMPM) вилка
Монтаж	5 вариантов — по таблице исполнений
Диаметр вывода, мм	от 0,22 до 1
Резьба	M5×0,5; M7×0,75; M4×0,5; M3,5×0,35
Фланец, отверстий	от 2 до 4
Материал	латунь (золочение или никелирование), нержавеющая сталь или ковар
Исполнения по чертежу заказчика	по запросу — уточняйте у менеджера

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.

КСВНПри КСВН 1,15 отражается 0,49 % падающей мощности, при КСВН 1,25 — 1,2 %.

Таблица исполнений

Все 34 исполнения серии СК-О-SMP с артикулами для заявки.

В таблице указаны пределы: КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Частоты, ГГц	КСВН	Соединитель	Монтаж	Диаметр вывода, мм	Резьба	Фланец, отверстий
KADAMM СК-SMP(в)-К-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	в отверстие корпуса (впаиваемый, стеклоизолятор)	0,3	—	—
KADAMM СК-SMP(в)-К-О2	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	в отверстие корпуса (впаиваемый, стеклоизолятор)	—	—	—
KADAMM СК-SMP(в)-К-О3	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	в отверстие корпуса (впаиваемый, стеклоизолятор)	0,38	—	—
KADAMM СК-SMP(в)-Р-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	резьбовое (гайка)	—	—	—
KADAMM СК-SMP(в)-Р-О2	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	резьбовое (гайка)	0,38	—	—
KADAMM СК-SMP(в)-Р-О3	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	резьбовое (гайка)	0,45	M5×0,5	—
KADAMM СК-SMP(в)-Р-О4	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	резьбовое (гайка)	0,8	M5×0,5	—
KADAMM СК-SMP(в)-Р-О5	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	резьбовое (гайка)	—	M5×0,5	—
KADAMM СК-SMP(в)-Т-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	торцевой (зажимной блок)	—	M5×0,5	—
KADAMM СК-SMP(в)-Т-О2	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	торцевой (зажимной блок)	0,5	—	—
KADAMM СК-SMP(в)-Ф2-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	фланцевое, 2 отв.	0,5	—	2
KADAMM СК-SMP(в)-Ф2-О2	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	фланцевое, 2 отв.	1	—	2
KADAMM СК-SMP(в)-Ф2-О3	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	фланцевое, 2 отв.	—	—	2
KADAMM СК-SMP(в)-Ф2-О4	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	фланцевое, 2 отв.	0,85	—	2
KADAMM СК-SMP(в)-Ф2-О5	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	фланцевое, 2 отв.	0,4	—	2
KADAMM СК-SMP(в)-Ф2-О6	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP вилка	фланцевое, 2 отв.	0,8	—	2
KADAMM СК-SMP(р)-Р-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP розетка	резьбовое (гайка)	0,5	M5×0,5	—
KADAMM СК-SMP(р)-Ф2-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP розетка	фланцевое, 2 отв.	0,86	—	2
KADAMM СК-SMP(р)-Ф2-О2	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP розетка	фланцевое, 2 отв.	0,8	—	2
KADAMM СК-SMP(р)-Ф2-О3	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP розетка	фланцевое, 2 отв.	0,4	—	2
KADAMM СК-SMP(р)-Ф2-О4	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP розетка	фланцевое, 2 отв.	—	—	2
KADAMM СК-SMP(р)-Ф4-О1	0–40	1,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)	SMP розетка	фланцевое, 4 отв.	—	—	4
KADAMM СК-SSMP(в)-К-О1	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	в отверстие корпуса (впаиваемый, стеклоизолятор)	0,3	—	—
KADAMM СК-SSMP(в)-Р-О1	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	—	M7×0,75	—
KADAMM СК-SSMP(в)-Р-О10	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	0,3	M4×0,5	—
KADAMM СК-SSMP(в)-Р-О2	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	0,25	M4×0,5	—
KADAMM СК-SSMP(в)-Р-О3	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	0,4	M4×0,5	—
KADAMM СК-SSMP(в)-Р-О4	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	0,22	M4×0,5	—
KADAMM СК-SSMP(в)-Р-О5	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	—	—	—
KADAMM СК-SSMP(в)-Р-О6	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	0,7	M4×0,5	—
KADAMM СК-SSMP(в)-Р-О7	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	0,3	M5×0,5	—
KADAMM СК-SSMP(в)-Р-О8	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	0,3	M3,5×0,35	—
KADAMM СК-SSMP(в)-Р-О9	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	резьбовое (гайка)	0,5	—	—
KADAMM СК-SSMP(в)-Ф2-О1	0–65	1,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)	SSMP (SMPM) вилка	фланцевое, 2 отв.	—	—	2

Прочие параметры

Параметр	Значение
Исполнение	герметичный — KADAMM СК-SMP(в)-К-О1, KADAMM СК-SMP(в)-К-О2, KADAMM СК-SMP(в)-К-О3, KADAMM СК-SSMP(в)-К-О1, KADAMM СК-SSMP(в)-Р-О10, KADAMM СК-SSMP(в)-Р-О9

Как выбрать исполнение

1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.

2КСВН. Если этот параметр для вас главный, начните с KADAMM СК-SSMP(в)-К-О1, KADAMM СК-SSMP(в)-Р-О1 и ещё 10 исполнений.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: SMP вилка — у 16 исполнений; SSMP (SMPM) вилка — у 12 исполнений; SMP розетка — у 6 исполнений.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM СК-О-SMP по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. В тракте подряд стоят два исполнения KADAMM СК-О-SMP с наибольшим в серии КСВН 1,25.

1Два исполнения с КСВН 1,25 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,25 − 1) / (1,25 + 1) = 0,222; суммарный КСВН (1 + 0,222) / (1 − 0,222) = 1,57, отражается 4,9 % мощности.

2С исполнениями, у которых КСВН 1,15, та же пара даёт не больше 1,32 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.

Платы СВЧ-модулей

Кабельные сборки

Корпуса блоков

Сколько исполнений СК-О-SMP работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

ниже 1 ГГц34 исполнения

1–4 ГГц (L, S)34 исполнения

4–12 ГГц (C, X)34 исполнения

12–27 ГГц (Ku, K)34 исполнения

27–40 ГГц (Ka)34 исполнения

выше 40 ГГц12 исполнений

Сценарии по отраслям

РадиолокацияВсе 34 исполнения СК-О-SMP работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 34 исполнения СК-О-SMP работают в полосах от L до Ka. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВсе 34 исполнения СК-О-SMP работают в полосах C, Ku и Ka. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд СК-О-SMP пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Разъёмы KADAMM СК-О-SMP устанавливают на плату или стенку корпуса блока; центральный контакт соединяют с полосковой линией или жилой кабеля пайкой.

✓Место пайки делают как можно короче: лишняя длина вывода на высоких частотах добавляет индуктивность и отражение.

✓После монтажа проверяют КСВН ввода на рабочей частоте.

Документация и поставка

В поставку каждого исполнения KADAMM СК-О-SMP входят:

✓Разъём

✓Паспорт изделия

Техническое описание серии СК-О-SMP — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-SMP или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM СК-О-SMP	Разъёмы приборные SMP и SSMP (SMPM), общего применения	до 65 ГГц	34	SMP вилка, SSMP вилка, SMP розетка
KADAMM СК-МВ-SMP-ПФ	Разъёмы приборные с металлическим выводом SMP, с полной фиксацией	до 40 ГГц	5	SMP
KADAMM СК-МВ-SMP-ОФ	Разъёмы приборные с металлическим выводом SMP, с ограниченной фиксацией	до 40 ГГц	8	SMP
KADAMM СК-ОВ-SMP	Разъёмы приборные с открытым выводом SMP	до 30 ГГц	1	SMP
KADAMM СК-ПП-SMP	Разъёмы для печатных плат SMP	до 40 ГГц	3	SMP вилка с полной фиксацией, SMP вилка с ограниченной фиксацией

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-МВ-SMP-ПФ.

Когда выбирают Разъёмы приборные SMP и SSMP (SMPM), общего применения KADAMM СК-О-SMP: Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.

Вопросы и ответы

Зачем затягивать соединитель тарированным ключом?+

Недотянутое соединение даёт нестабильный контакт и рост КСВН, перетянутое — деформирует центральный проводник. Момент затяжки нормирован для каждого типа соединителя.

Какой диапазон частот у изделий KADAMM СК-О-SMP?+

Серия СК-О-SMP в целом перекрывает до 65 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

У какого исполнения СК-О-SMP самый низкий КСВН?+

Самый низкий КСВН — 1,15 — у KADAMM СК-SSMP(в)-К-О1, KADAMM СК-SSMP(в)-Р-О1 и ещё 10 исполнений.

Как изделия KADAMM СК-О-SMP подключаются к тракту?+

Подключение у серии СК-О-SMP — SMP вилка, SSMP вилка, SMP розетка. По таблице: SMP вилка — у 16 исполнений; SSMP (SMPM) вилка — у 12 исполнений; SMP розетка — у 6 исполнений. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM СК-О-SMP отличается от KADAMM СК-МВ-SMP-ПФ?+

KADAMM СК-МВ-SMP-ПФ — «Разъёмы приборные с металлическим выводом SMP, с полной фиксацией», охват до 40 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН СК-О-SMP в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,25 это 1,2 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение СК-О-SMP?+

Назовите полный артикул из таблицы, например «KADAMM СК-SMP(в)-К-О1», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM СК-О-SMP?+

В блоке документов — техническое описание серии СК-О-SMP и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
