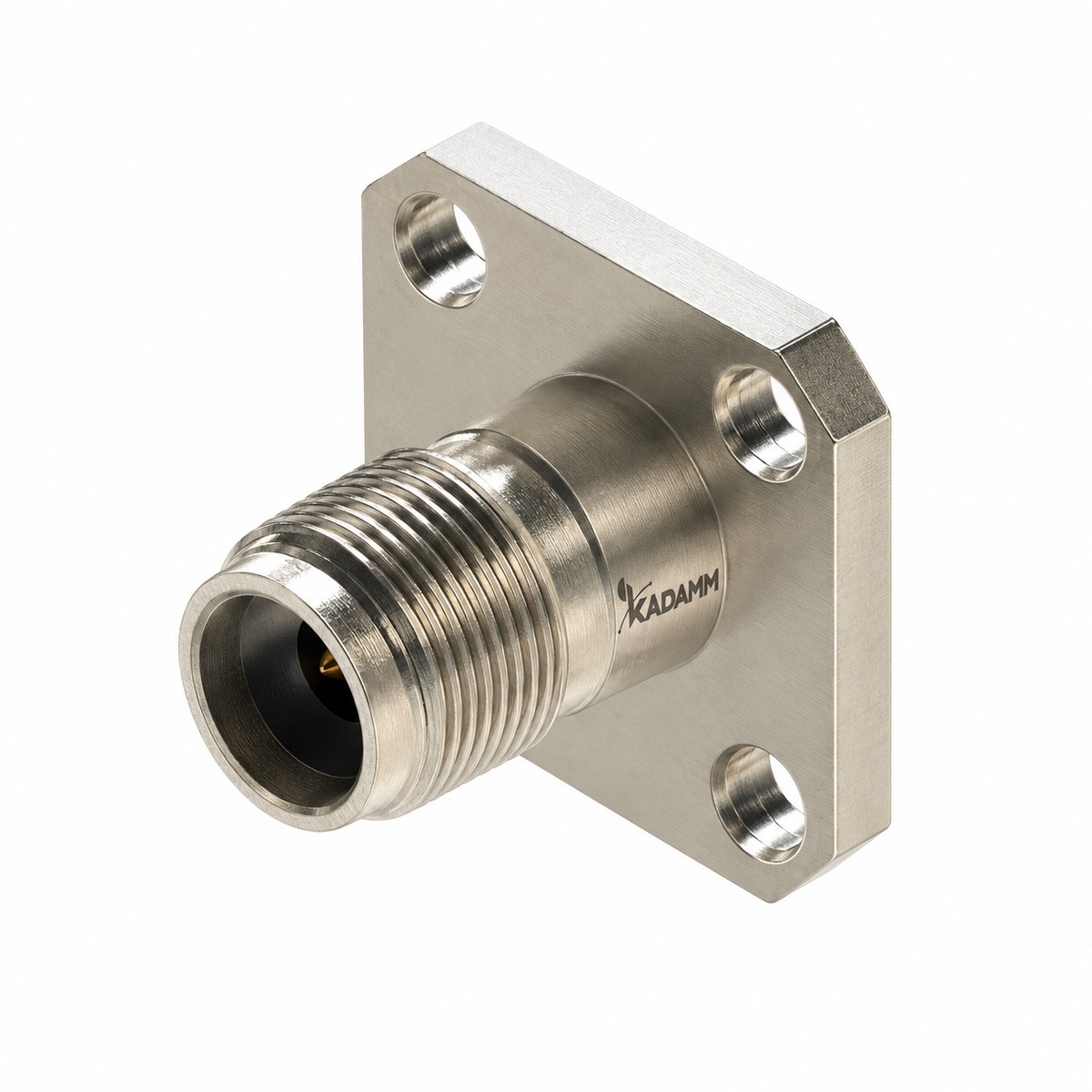

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-О-3,5: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-О-3,5 — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 7 исполнений, общий охват частот — до 33 ГГц. Подключение — фланцевое, 2 отв., 4 отв..
Исполнения СК-О-3,5 различаются по параметрам: монтаж, фланец, межцентровое расстояние отверстий фланца.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Принцип работы
Разъём KADAMM СК-О-3,5 — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-О-3,5 собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
7 исполнений, 1 рабочая полоса.
Фланцевое, 2 отв. — у 4 исполнений; фланцевое, 4 отв. — у 3 исполнений.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-О-3,5: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Монтаж | фланцевое, 2 отв.; фланцевое, 4 отв. |
| Фланец, отверстий | от 2 до 4 |
| Межцентровое расстояние отверстий фланца, мм | от 5,64 до 12,2 |
| Диапазон частот, ГГц | 0–33 |
| КСВН, не более | 1,1 + 0,005·f |
| Соединитель | 3,5 мм розетка |
| Материал | латунь с золочением или нержавеющая сталь |
| Длина, мм | 9,5 |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 7 исполнений серии СК-О-3,5 с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Монтаж | Фланец, отверстий | Межцентровое расстояние отверстий фланца, мм |
|---|---|---|---|
| KADAMM СК-3,5(р)-Ф2-О1 | фланцевое, 2 отв. | 2 | 8,6 |
| KADAMM СК-3,5(р)-Ф2-О2 | фланцевое, 2 отв. | 2 | 8,9 |
| KADAMM СК-3,5(р)-Ф2-О3 | фланцевое, 2 отв. | 2 | 10,2 |
| KADAMM СК-3,5(р)-Ф2-О4 | фланцевое, 2 отв. | 2 | 12,2 |
| KADAMM СК-3,5(р)-Ф4-О1 | фланцевое, 4 отв. | 4 | 6,35 |
| KADAMM СК-3,5(р)-Ф4-О2 | фланцевое, 4 отв. | 4 | 8,6 |
| KADAMM СК-3,5(р)-Ф4-О3 | фланцевое, 4 отв. | 4 | 5,64 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии СК-О-3,5 и что из этого следует для монтажа.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-О-3,5 работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-О-3,5 входят:
Техническое описание серии СК-О-3,5 — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-О-3,5 или соседней серии.
Термины и стандарты
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-О-3,5 | Разъёмы приборные 3,5 мм, общего применения | до 33 ГГц | 7 | фланцевое, 2 отв., 4 отв. |
| KADAMM СК-О-SMA | Разъёмы приборные SMA, общего применения | до 18 ГГц | 349 | SMA розетка, SMA вилка, угловой |
| KADAMM СК-О-SSMA | Разъёмы приборные SSMA, общего применения | до 30 ГГц | 20 | SSMA розетка, угловой |
| KADAMM СК-О-SMP | Разъёмы приборные SMP и SSMP (SMPM), общего применения | до 65 ГГц | 34 | SMP вилка, SSMP вилка, SMP розетка |
| KADAMM СК-О-2,4 | Разъёмы приборные 2,4 и 1,85 мм, общего применения | до 50 ГГц | 11 | 2,4 мм розетка, 1,85 мм розетка, 2,4 мм вилка |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-О-SMA.
