Синтезаторы частоты, модули и PXI KADAMM СЧ-М

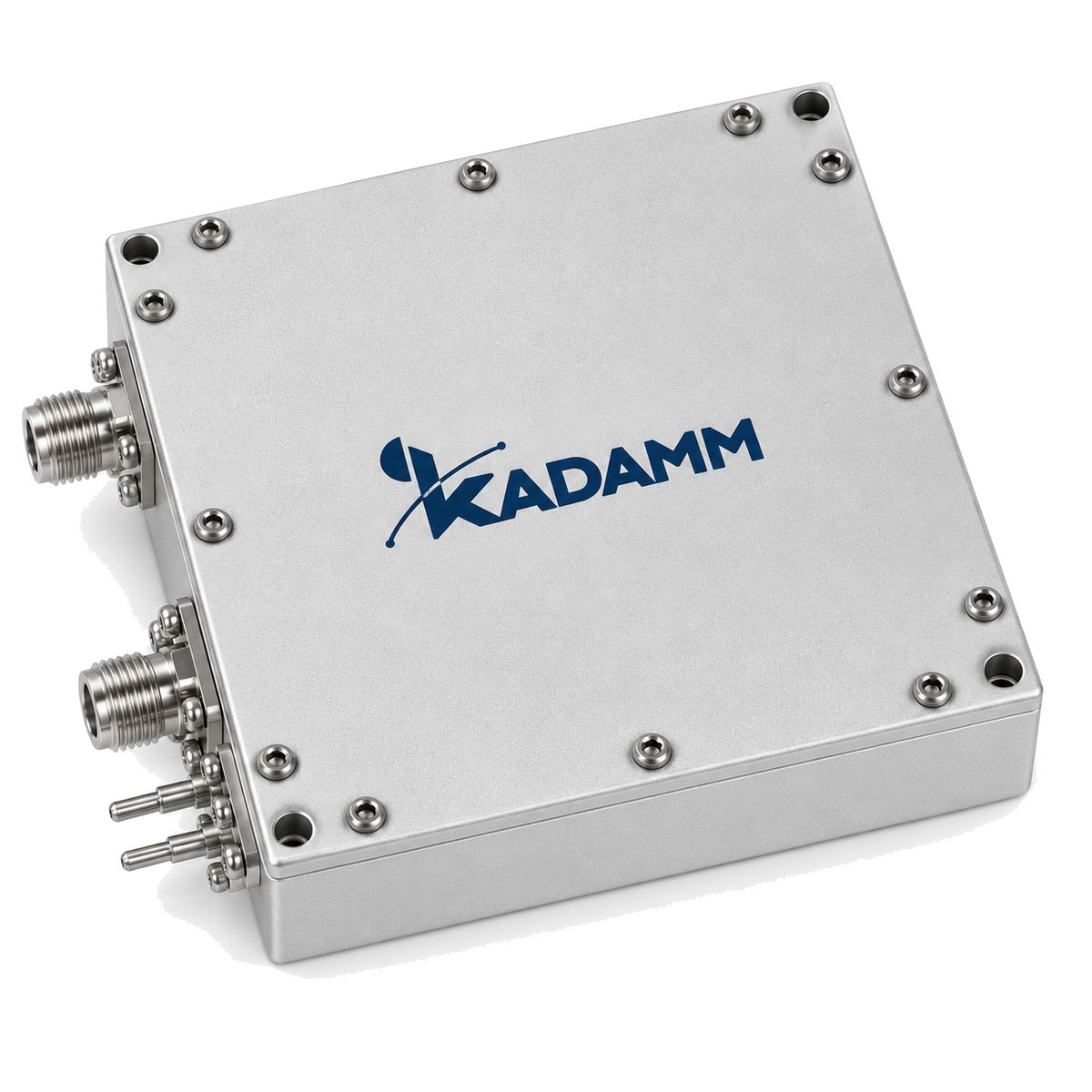

Name: Синтезаторы частоты, модули и PXI KADAMM СЧ-М
Brand: КАДАММ
SKU: KADAMM СЧ-М

Производитель:КАДАММ

Артикул: KADAMM СЧ-М

Техническое описание серии KADAMM СЧ-М

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Синтезаторы частоты

Серия KADAMM СЧ-М: 17 моделей, 50 МГц – 40 ГГц, соединители по таблице исполнений.

Синтезаторы частоты, модули и PXI KADAMM СЧ-М

50 МГц – 40 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Синтезаторы частоты серии СЧ-М формируют сигнал с перестраиваемой частотой и высокой стабильностью. Состав серии СЧ-М: 17 моделей, общий диапазон 50 МГц – 40 ГГц, соединители по таблице исполнений.

По моделям KADAMM СЧ-М: выходная мощность от 1 до 10 дБм. Модели внутри серии СЧ-М отличаются параметрами: выходная частота, выходная мощность, фазовый шум, опорная частота, габариты, шаг перестройки.

Где применяют KADAMM СЧ-М: гетеродины приёмников; измерительные системы; испытательные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СЧ-М.

На что смотреть при подборе

Диапазон 50 МГц – 40 ГГцПолосу каждой модели СЧ-М смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

Выходная частотаДля модели СЧ-М сравните выходную частоту, мощность и фазовый шум с требованиями гетеродина или стенда.

ГабаритыГабариты модели СЧ-М проверьте по месту установки заранее.

Время переключенияСхему переключения, напряжение управления и тип привода модели СЧ-М сверьте с системой управления стенда.

Технические характеристики

Исполнения серии

Артикул	Выходная частота, ГГц	Выходная мощность, дБм	Фазовый шум на отстройке 1 кГц, дБн/Гц	Опорная частота, МГц	Габариты, мм	Шаг перестройки, Гц	Время переключения, мкс	Интерфейс управления	Исполнение корпуса
KADAMM СЧ-200-14600-MS	0,2–14,6	0±4	-104	100	80×65×13	0,1	200	SPI	модуль
KADAMM СЧ-200-15000-MS-1	0,2–15	1±6	-81	100	38×38×10	1	500	SPI	модуль
KADAMM СЧ-200-15000-MS-2	0,2–15	0±4	-105	100	80×65×13	0,1	200	SPI	модуль
KADAMM СЧ-200-15000-MS-3	0,2–15	0±4	-108	100	80×65×13	0,1M	200	SPI	модуль
KADAMM СЧ-200-15000-MS-4	0,2–15	0±4	-113	100	120×120×23	0,1	500	SPI	модуль
KADAMM СЧ-200-15000-MS-4-1	0,2–15	0±4	-113	10	120×120×23	0,1	500	SPI	модуль
KADAMM СЧ-200-19000-MS	0,2–19	0±5	-97	100	80×65×13	100	500	SPI	модуль
KADAMM СЧ-200-20000-MU	0,2–20	-40–+10	-101	-	146,1×95×21	0,1	200	UART	модуль
KADAMM СЧ-200-20000-MUL	0,2–20	-40–+10	-105	-	146,1×95×21	0,1	200	UART	модуль
KADAMM СЧ-200-20000-XU	0,2–20	-40–+10	-101	-	171,8×100×20,2	0,1	200	UART	PXI
KADAMM СЧ-200-20000-XUL	0,2–20	-40–+10	-105	-	171,8×100×20,2	0,1	200	UART	PXI
KADAMM СЧ-200-40000-MU	0,2–40	-40–+10	-95	-	146,1×95×35	0,2	200	UART	модуль
KADAMM СЧ-200-40000-MUL	0,2–40	-40–+10	-99	-	146,1×95×35	0,2	200	UART	модуль
KADAMM СЧ-200-40000-XU	0,2–40	-40–+10	-95	-	171,8×100×20,2	0,2	200	UART	PXI
KADAMM СЧ-200-40000-XUL	0,2–40	-40–+10	-99	-	171,8×100×20,2	0,2	200	UART	PXI
KADAMM СЧ-50-22600-MS-1	0,05–22,6	4±5	-101	100	50×50×13	0,1	200	SPI	модуль
KADAMM СЧ-50-22600-MS-2	0,05–22,6	4±5	-101	100	50×50×13	0,1	60	SPI	модуль

Вопросы по серии

В каком диапазоне работает серия KADAMM СЧ-М?

Общий диапазон серии СЧ-М — 50 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM СЧ-М?

В серии СЧ-М — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM СЧ-М?

Назовите артикул исполнения из таблицы, например «KADAMM СЧ-200-14600-MS», и количество.

Какие документы есть на серию KADAMM СЧ-М?

Техническое описание серии СЧ-М и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
