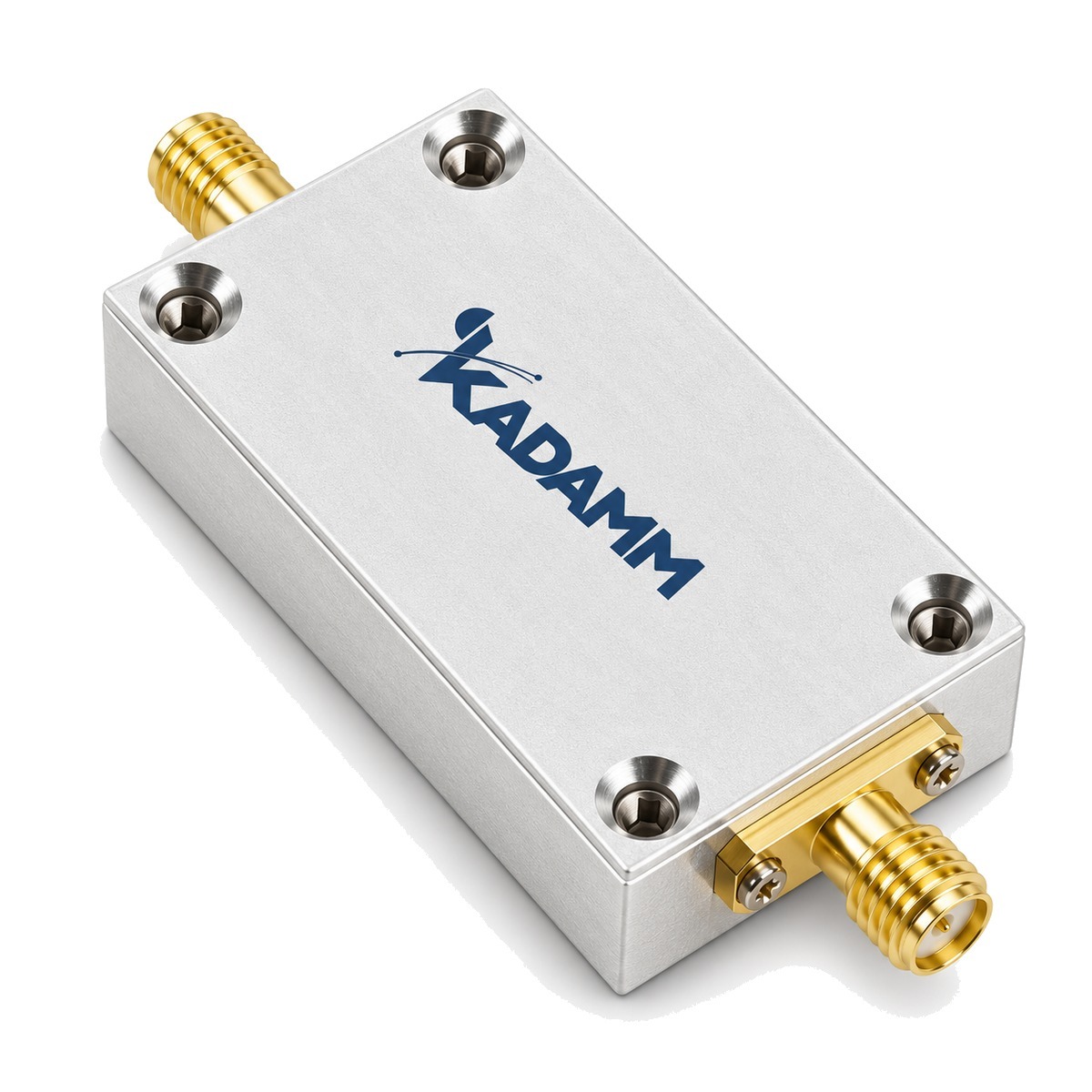

Умножители частоты KADAMM в серии УЧ-2: 5 моделей, 20 – 75 ГГц, соединители по таблице исполнений.
О серии
Умножители частоты серии УЧ-2 получают сигнал кратной частоты из опорного. В серии УЧ-2 — 5 моделей, общий диапазон 20 – 75 ГГц, соединители по таблице исполнений.
По моделям KADAMM УЧ-2: КСВН от 1,7 до 1,8; выходная мощность от 6 до 26 дБм. Модели внутри серии УЧ-2 отличаются параметрами: входная частота, выходная частота, выходная мощность, КСВН, габариты, входная мощность. Общее для всех моделей УЧ-2: коэффициент умножения / деления — 2.
Типовые задачи для серии УЧ-2: гетеродины миллиметрового диапазона; расширение диапазона генераторов; измерительные стенды. Нужное исполнение УЧ-2 выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Коэффициент умножения / деления | 2 |
Исполнения серии
| Артикул | Входная частота, ГГц | Выходная частота, ГГц | Выходная мощность, дБм | КСВН | Габариты, мм | Входная мощность, дБм | Питание, В | Ток потребления, мА (тип.) |
|---|---|---|---|---|---|---|---|---|
| KADAMM УЧ-2-20000-40000-26S | 10–20 | 20–40 | 26 | 1,8 | 50×30×15 | 1–10 | 6–12 | 1000 |
| KADAMM УЧ-2-20000-50000-16 | 10–25 | 20–50 | 16 | 1,7 | 50×30×15 | 5–10 | 5 | 400 |
| KADAMM УЧ-2-22000-28000-10 | 11–14 | 22–28 | 10 | - | 15×25×8 | 3–6 | 5±0,5 | 100 |
| KADAMM УЧ-2-40000-60000 | 20–30 | 40–60 | 7 | - | L=43 | 0 | 7 | 450 |
| KADAMM УЧ-2-50000-75000 | 25–37,5 | 50–75 | 6 | - | 32,7×19,1×21,1 | 22 | 5 | 0,1 |
Вопросы по серии
Общий диапазон серии УЧ-2 — 20 – 75 ГГц; полоса каждой модели указана в таблице исполнений.
В серии УЧ-2 — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM УЧ-2-20000-40000-26S», и количество.
Техническое описание серии УЧ-2 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
