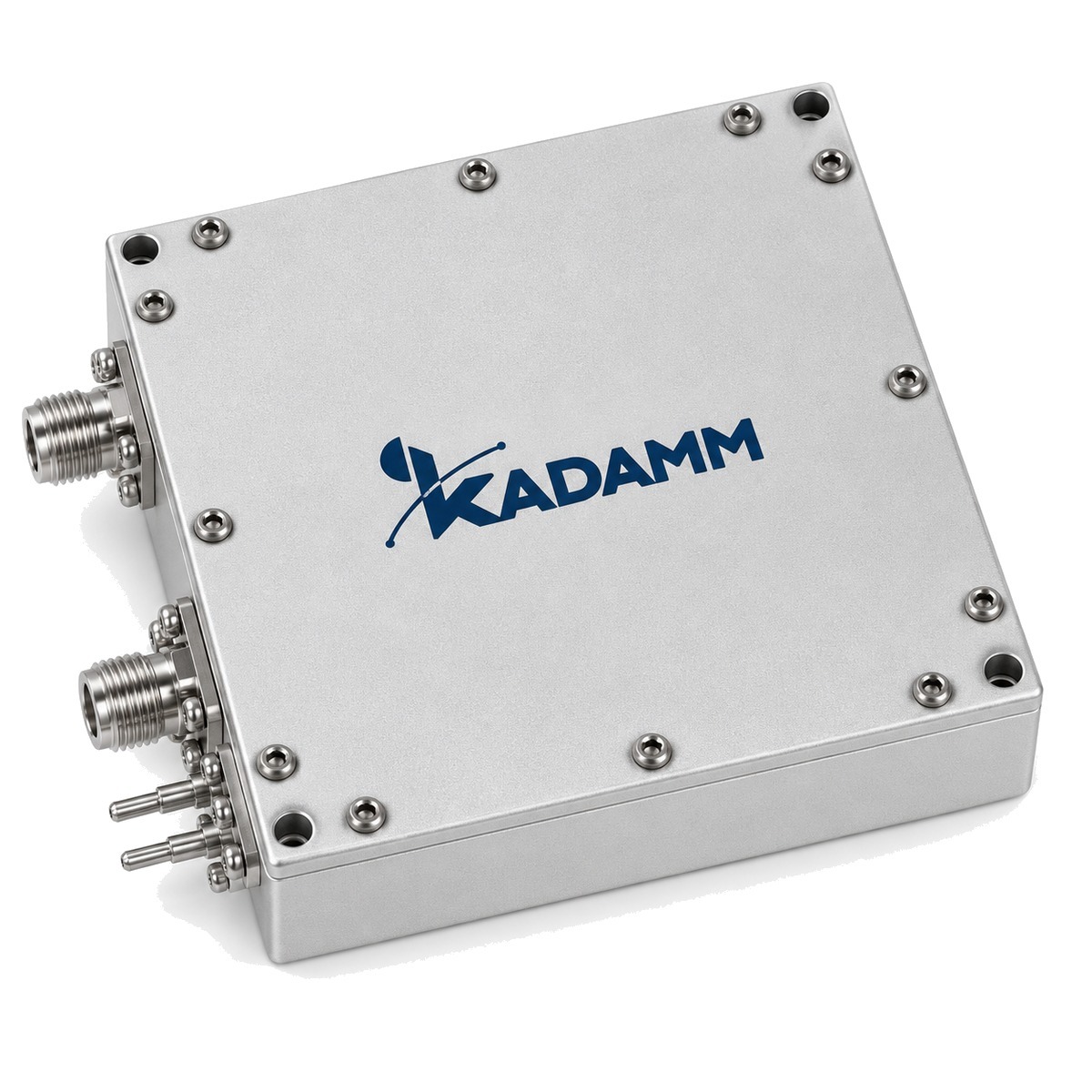

Синтезаторы частоты KADAMM в серии СЧ-БП: 4 модели, 1,25 – 20 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM СЧ-БП формируют сигнал с перестраиваемой частотой и высокой стабильностью. Состав серии СЧ-БП: 4 модели, общий диапазон 1,25 – 20 ГГц, соединители по таблице исполнений.
По моделям KADAMM СЧ-БП: выходная мощность от 5 до 13 дБм. Модели внутри серии СЧ-БП отличаются параметрами: выходная частота, выходная мощность, фазовый шум, габариты, шаг перестройки, время переключения. Общее для всех моделей СЧ-БП: исполнение корпуса — модуль.
Типовые задачи для серии СЧ-БП: гетеродины приёмников; измерительные системы; испытательные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения СЧ-БП.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Исполнение корпуса | модуль |
Исполнения серии
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Фазовый шум на отстройке 1 кГц, дБн/Гц | Габариты, мм | Шаг перестройки, Гц | Время переключения, мкс |
|---|---|---|---|---|---|---|
| KADAMM СЧ-1250-10000-MS | 1,25–10 | 5 | -85 | 65×65×13 | 0,1 | 10 |
| KADAMM СЧ-1250-20000-MP | 1,25–20 | 13 | -104 | 146,1×95×18 | 10k | 0,5 |
| KADAMM СЧ-1250-20000-MP-1 | 1,25–20 | 13 | -104 | 146,1×95×18 | 10k | 0,5 |
| KADAMM СЧ-2500-20000-MS | 2,5–20 | 5 | -79 | 65×65×13 | 0,1 | 10 |
Вопросы по серии
Общий диапазон серии СЧ-БП — 1,25 – 20 ГГц; полоса каждой модели указана в таблице исполнений.
В серии СЧ-БП — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM СЧ-1250-10000-MS», и количество.
Техническое описание серии СЧ-БП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
