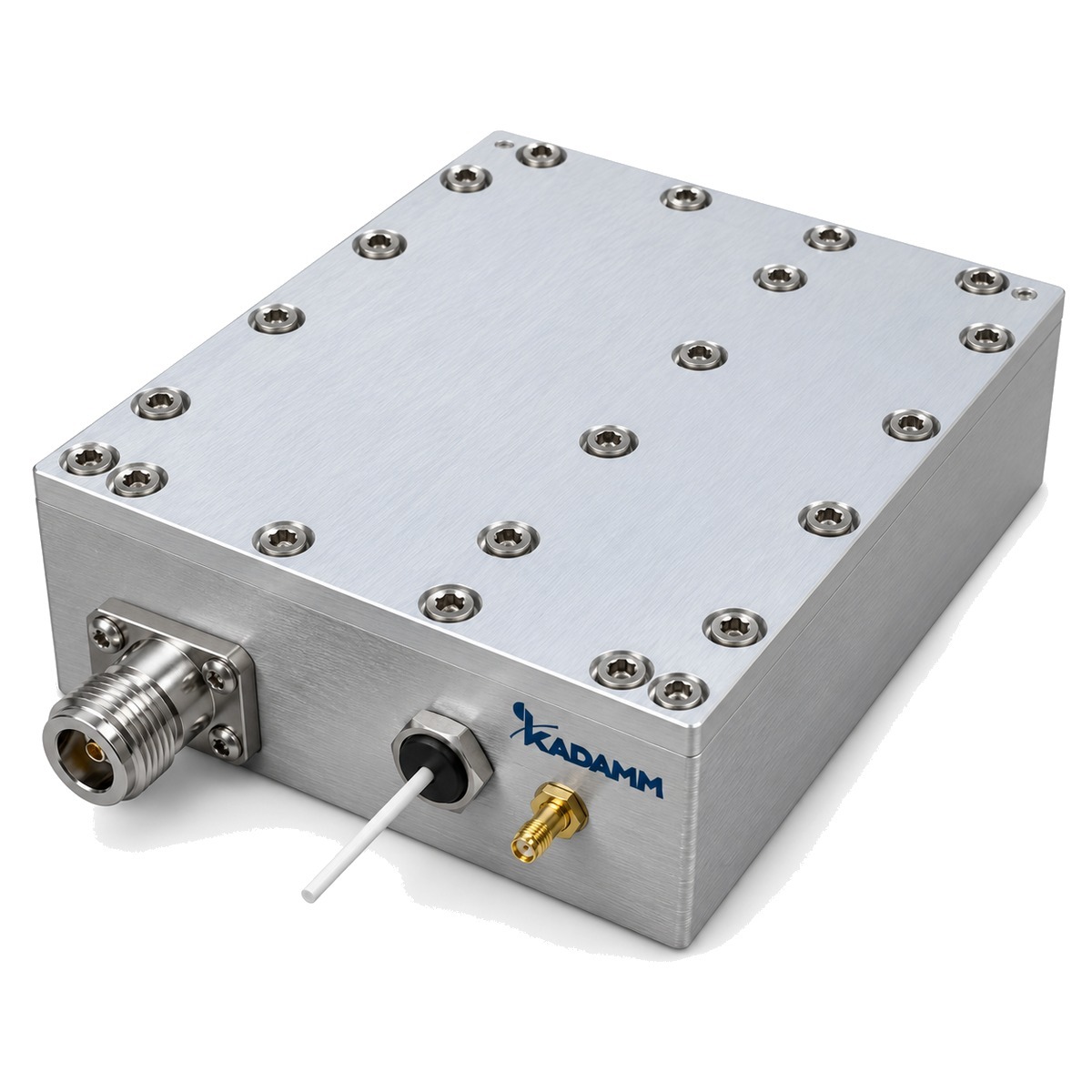

Серия KADAMM ГУН: 5 моделей, 800 МГц – 20 ГГц, соединители по таблице исполнений.
О серии
Генераторы СВЧ серии ГУН вырабатывают сигнал фиксированной или перестраиваемой частоты. В серии ГУН — 5 моделей, общий диапазон 800 МГц – 20 ГГц, соединители по таблице исполнений.
По моделям KADAMM ГУН: выходная мощность от 5 до 30 дБм. Модели внутри серии ГУН отличаются параметрами: выходная частота, выходная мощность, габариты, электрическая перестройка полосы, управляющее напряжение, гармоники.
Типовые задачи для серии ГУН: гетеродины; опорные источники; радиолокационные и связные модули. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ГУН.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Габариты, мм | Электрическая перестройка полосы, МГц | Управляющее напряжение, В (пост.) | Гармоники, дБн | Паразитные составляющие, дБн | Питание, В | Ток потребления, мА (макс.) |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГУН-10000-20000 | 10–20 | 5–10 | 45×40×16 | 100 | 0–18 | - | -60 | 12–15 | 180 |
| KADAMM ГУН-800-1600-9 | 0,8–1,6 | 9 тип. | 32×32×10 | 800 | 0,5–24 | -15 | -70 | 11,5 | 50 |
| KADAMM ГУН-9000-9500-13 | 9–9,5 | 13 | 84×75×16 | 500 | 5-11 | -20 | -70 | 12 | 500 |
| KADAMM ГУН-9900-10000-30 | 9,9–10 | 30 | 84×75×16 | 100 | 4–6 | -20 | -70 | 12 | 2000 |
| KADAMM ГУН-9990-30 | 9,99 | 30 | 84×75×16 | - | - | -20 | -70 | 12 | 2000 |
Вопросы по серии
Общий диапазон серии ГУН — 800 МГц – 20 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ГУН — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ГУН-10000-20000», и количество.
К серии ГУН прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
