Антенные мультикуплеры и разветвители KADAMM (КАДАММ) серии РПУ: раздают сигнал одной антенны нескольким приёмникам.
О серии
KADAMM РПУ — антенные мультикуплеры и разветвители производства KADAMM (КАДАММ).
В серии 4 исполнения, общий охват частот — 350 МГц – 520 МГц. Подключение — N.
Исполнения РПУ различаются по параметрам: каналы, усилитель приёмного тракта.
Артикул исполнения читается по таблице: после обозначения серии РПУ идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM РПУ-350/520-2 работает в полосе 350–520 МГц.
Антенный мультикуплер (разветвитель) раздаёт сигнал одной приёмной антенны нескольким приёмникам; усилитель на входе компенсирует деление сигнала, приёмопередающие исполнения объединяют и передатчики. Так многоканальная станция обходится одной антенной.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
На входе разветвителя KADAMM РПУ стоит усилитель: он поднимает сигнал антенны настолько, чтобы после деления на несколько выходов каждый приёмник получил его без потери чувствительности. Приёмопередающие исполнения дополнительно объединяют передатчики через фильтры.
Конструкция и материалы

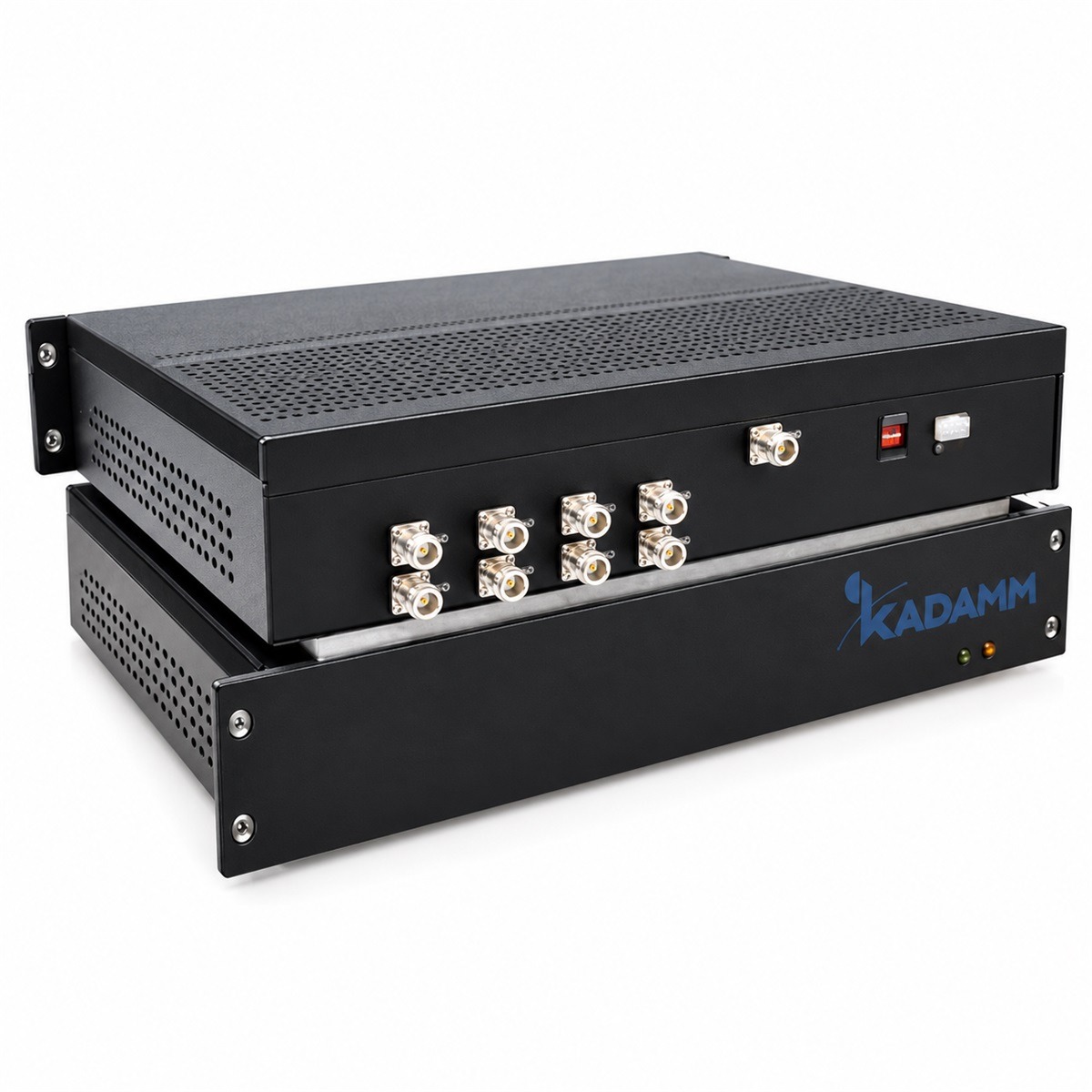

Изделие KADAMM РПУ собрано в металлическом корпусе с коаксиальными соединителями на входе и выходе.
Ключевые особенности
4 исполнения, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM РПУ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Каналы | 2 приёмника на 1 антенну; 4 приёмника на 1 антенну; 6 приёмников на 1 антенну; 8 приёмников на 1 антенну |
| Усилитель приёмного тракта | есть, выход +5–+15 дБм, регулируемый; есть, выход +5–+12 дБм, регулируемый; есть, выход +5–+10 дБм, регулируемый |
| Развязка, дБ, не менее | 25 |
| КСВН, не более | 1,2 |
| Соединитель | N |
| Габаритные размеры, мм | 483×300×45 |
| Диапазон частот, МГц | 350–520 |
| Полоса, % от средней частоты, не более | 20 |
| Рабочая температура, °C | -30–+75 |
Как читать характеристики
Таблица исполнений
Все 4 исполнения серии РПУ с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Каналы | Усилитель приёмного тракта |
|---|---|---|
| KADAMM РПУ-350/520-2 | 2 приёмника на 1 антенну | есть, выход +5–+15 дБм, регулируемый |
| KADAMM РПУ-350/520-4 | 4 приёмника на 1 антенну | есть, выход +5–+15 дБм, регулируемый |
| KADAMM РПУ-350/520-6 | 6 приёмников на 1 антенну | есть, выход +5–+12 дБм, регулируемый |
| KADAMM РПУ-350/520-8 | 8 приёмников на 1 антенну | есть, выход +5–+10 дБм, регулируемый |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии РПУ и что из этого следует для монтажа.
Применение
Мультикуплеры применяют на многоканальных базовых станциях и диспетчерских узлах УКВ и ДМВ.
Все исполнения РПУ работают на участке ниже 1 ГГц.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM РПУ входят:
Техническое описание серии РПУ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение РПУ или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM РПУ | Разветвители антенные приёмные с усилителем | 350 МГц – 520 МГц | 4 | N |
| KADAMM МКП | Мультикуплеры антенные приёмопередающие | 136 МГц – 520 МГц | 7 | — |
| KADAMM ДП | Диплексеры СВЧ | до 31 ГГц | 50 | N, SMA, 4.3-10, 2,92 мм |
| KADAMM ТП | Триплексеры СВЧ | 87 МГц – 17 ГГц | 13 | N, SMA |
| KADAMM ДУ | Дуплексные фильтры для радиостанций и ретрансляторов УКВ и ДМВ | 244 МГц – 2,695 ГГц | 33 | N, SMA, 7/16 |
Когда брать соседнюю серию: нужны частоты ниже, чем у РПУ — KADAMM МКП; нужны диплексеры и мультиплексеры — KADAMM ДП.
