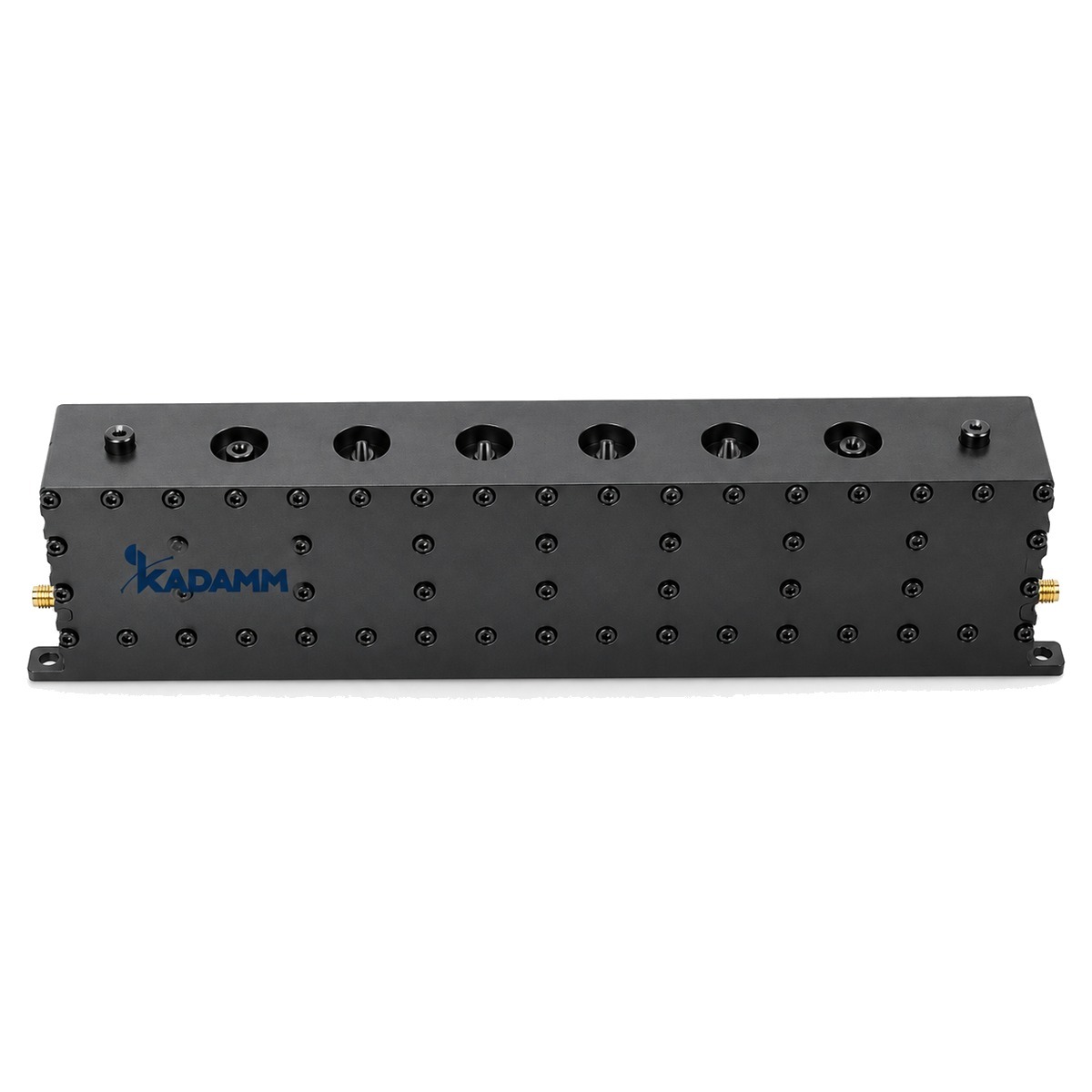

Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ
Фильтры СВЧ KADAMM (КАДАММ) серии ПЗФ: пропускают нужную полосу частот и подавляют сигналы вне её.
охват частот серии до 40 ГГцисполнений 137вносимые потери от 0,5 дБКСВН от 1,3
▤
Подберём Режекторные фильтры СВЧ (полосно-заграждающие) ПЗФ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →до 40 ГГц
охват частот серии
137
исполнений
от 0,5 дБ
вносимые потери
от 1,3
КСВН
О серии
KADAMM ПЗФ — фильтры СВЧ производства KADAMM (КАДАММ).
В серии 137 исполнений, общий охват частот — до 40 ГГц. Подключение — SMA, N, 2,92 мм, F.
Исполнения ПЗФ различаются по параметрам: полоса пропускания, потери, КСВН, подавление, соединители, габариты.
Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.
Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.
Разброс по исполнениям ПЗФ: вносимое ослабление — 0,5–5 дБ; КСВН — 1,3–3 (при КСВН 3 отражается около 25 % мощности); подавление вне полосы — 30–80 дБ. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
ФНЧ после усилителя: частота среза выше рабочей частоты и ниже второй гармоники.
Принцип работы
Фильтр KADAMM ПЗФ собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.
Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.
Конструкция и материалы
Резонаторы фильтра KADAMM ПЗФ размещены в закрытом металлическом корпусе, который экранирует их от внешних полей. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
✓
До 17,9 ГГц137 исполнений, 114 рабочих полос. Самая широкая полоса — 10 МГц – 2,45 ГГц у KADAMM ПЗФ-2500/2570-60.
✓
Потери от 0,5 дБМеньше всего потерь — у KADAMM ПЗФ-868/870-SMA.
✓
Подавление до 80 дБСамое глубокое подавление вне полосы — у KADAMM ПЗФ-1427/1432, KADAMM ПЗФ-1432/1517 и ещё 13 исполнений.
✓
КСВН от 1,3Лучшее согласование в серии — у KADAMM ПЗФ-868/870-SMA.
✓
Корпус от 40,4×12×10 ммСамое компактное исполнение — KADAMM ПЗФ-460/520-SMA.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПЗФ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Полоса пропускания | 0–17,9 ГГц |
| Потери, дБ | от 0,5 до 5 |
| КСВН | от 1,3 до 10 |
| Подавление, дБ | от 30 до 80 |
| Соединитель | 10 вариантов — по таблице исполнений |
| Габариты, мм | от 40,4×12×10 до 323×111×58,5 |
| Полоса заграждения, МГц | от 440 до 46500 |
| Средняя мощность, Вт | 5 — KADAMM ПЗФ-1020/1100-SMA, KADAMM ПЗФ-19000/21500-2,92, KADAMM ПЗФ-35000/36000-2,92, KADAMM ПЗФ-35000/36000-35, KADAMM ПЗФ-616/638-SMA; 100 — KADAMM ПЗФ-1025/1035-SMA, KADAMM ПЗФ-791/821-SMA, KADAMM ПЗФ-870/880-SMA; 10 — KADAMM ПЗФ-1075/1105-SMA, KADAMM ПЗФ-536/542-F, KADAMM ПЗФ-9300/9500-SMA-1, KADAMM ПЗФ-9300/9500-SMA-2; 50 — KADAMM ПЗФ-1258/1278-SMA, KADAMM ПЗФ-1557/1615-SMA, KADAMM ПЗФ-1700/1900-SMA, KADAMM ПЗФ-1800/3800-SMA, KADAMM ПЗФ-1897/1903-SMA, KADAMM ПЗФ-2100/2180-SMA, KADAMM ПЗФ-2320/2370-SMA, KADAMM ПЗФ-2400/2483-SMA, KADAMM ПЗФ-2487/2497-SMA, KADAMM ПЗФ-2592/2598-SMA, KADAMM ПЗФ-3600/3800-SMA, KADAMM ПЗФ-440/452-SMA, KADAMM ПЗФ-481,7/487,7-SMA, KADAMM ПЗФ-824/849-SMA, KADAMM ПЗФ-832/837-SMA, KADAMM ПЗФ-868/870-SMA, KADAMM ПЗФ-930/965-SMA; 20 — KADAMM ПЗФ-1625,75/1674,25-SMA, KADAMM ПЗФ-3300/3850; 30 — KADAMM ПЗФ-2300/2400-50; 1 — KADAMM ПЗФ-31000/46500-2,92; 80 — KADAMM ПЗФ-3930/7000-N; 2 — KADAMM ПЗФ-460/520-SMA, KADAMM ПЗФ-4900/5900-SMA |
| Рабочая температура, °C | -40–+85 — KADAMM ПЗФ-1020/1100-SMA, KADAMM ПЗФ-1025/1035-SMA; -20–+60 — KADAMM ПЗФ-1075/1105-SMA; -55–+85 — KADAMM ПЗФ-1258/1278-SMA, KADAMM ПЗФ-1557/1615-SMA, KADAMM ПЗФ-1700/1900-SMA, KADAMM ПЗФ-1897/1903-SMA, KADAMM ПЗФ-2100/2180-SMA, KADAMM ПЗФ-2300/2400-50, KADAMM ПЗФ-2320/2370-SMA, KADAMM ПЗФ-2400/2483-SMA, KADAMM ПЗФ-2487/2497-SMA, KADAMM ПЗФ-2592/2598-SMA, KADAMM ПЗФ-3600/3800-SMA, KADAMM ПЗФ-460/520-SMA, KADAMM ПЗФ-616/638-SMA, KADAMM ПЗФ-824/849-SMA, KADAMM ПЗФ-832/837-SMA, KADAMM ПЗФ-930/965-SMA; -20–+65 — KADAMM ПЗФ-1800/3800-SMA, KADAMM ПЗФ-870/880-SMA; −40…+70 — KADAMM ПЗФ-35000/36000-35; -30–+70 — KADAMM ПЗФ-440/452-SMA, KADAMM ПЗФ-868/870-SMA; -30–+60 — KADAMM ПЗФ-481,7/487,7-SMA; -30–+50 — KADAMM ПЗФ-536/542-F; -20–+55 — KADAMM ПЗФ-791/821-SMA |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ПЗФ — 13,5–14 ГГц, самая широкая — 10 МГц – 2,45 ГГц.
Вносимые потериПри 0,5 дБ до выхода доходит 89,1 % мощности, при 5 дБ — 31,6 %. Остальное уходит в тепло внутри изделия и в отражение.
КСВНПри КСВН 1,3 отражается 1,7 % падающей мощности, при КСВН 10 — 66,9 %.
ПодавлениеУ половины исполнений подавление вне полосы не меньше 50 дБ — помеха ослабляется в 100 000 раз по мощности. Частоты, на которых оно нормировано, указаны в той же ячейке таблицы.
Таблица исполнений
Все 137 исполнений серии ПЗФ с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Полоса пропускания, МГц | Потери, дБ | КСВН | Подавление, дБ | Соединитель | Габариты, мм | Полоса заграждения, МГц |
|---|---|---|---|---|---|---|---|
| KADAMM ПЗФ-1020/1100-SMA | 0–920; 1200–2100 | 1,5 | 2 | 45 | SMA | 165×111×51 | 1020–1100 |
| KADAMM ПЗФ-1025/1035-SMA | 500-930; 1100-3000 | 2 | 2 | 40 | SMA | 202,2×152,4×41,9 | 1025–1035 |
| KADAMM ПЗФ-1075/1105-SMA | 30–960; 1500–4200 | 1 | уточняйте у менеджера (возвратные потери ≥10 дБ) | 55 | SMA (розетка) | 120×40×12 | 1075–1105 |
| KADAMM ПЗФ-1240/1260-50 | 0–1230; 1270–4000 | 2 | 2 | 50 | SMA | - | 1240–1260 |
| KADAMM ПЗФ-1258/1278-SMA | 0–1208; 1328–3000 | 1,5 | 2 | 45 | SMA | 161×68×16 | 1258–1278 |
| KADAMM ПЗФ-1350/1450-50 | 0–1300; 1500–2000 | 1 | 2 | 50 | SMA | - | 1350–1450 |
| KADAMM ПЗФ-14000/14500-50 | 13500–14000; 14500–15000 | 2 | - | 50 | 2,92 мм | - | 14000–14500 |
| KADAMM ПЗФ-1427/1432 | 0–1412; 1447–3000 | 2 | 2 | 80 | уточняйте у менеджера | — | 1427–1432 |
| KADAMM ПЗФ-1432/1517 | 0–1407; 1542–4200 | 2 | 2 | 80 | уточняйте у менеджера | — | 1432–1517 |
| KADAMM ПЗФ-1447/1467 | 0–1422; 1492–5000 | 2,5 | 2 | 60 | уточняйте у менеджера | — | 1447–1467 |
| KADAMM ПЗФ-1447/1467-60 | 0–1422; 1492–5000 | 3 | 2 | 60 | N | - | 1447–1467 |
| KADAMM ПЗФ-1550/1610-60 | 100–400; 2200–2300 | 1 | 2 | 60 | N | - | 1550–1610 |
| KADAMM ПЗФ-1557/1615-SMA | 0–1450; 1730–3000 | 1,5 | 2 | 45 | SMA | 147×68×16 | 1557–1615 |
| KADAMM ПЗФ-1565/1585 | 0–1558; 1592–3300 | 2,5 | 2 | 60 | уточняйте у менеджера | — | 1565–1585 |
| KADAMM ПЗФ-1625,75/1674,25-SMA | 0-1610; 1705-4500 | 2 | 1,8 | 56 | SMA (розетка) | — | 1625,75–1674,25 |
| KADAMM ПЗФ-1695/1710 | 0–1685; 1720–5000 | 2 | 2 | 80 | уточняйте у менеджера | — | 1695–1710 |
| KADAMM ПЗФ-1700/1900-SMA | 2050–4500 | 1,5 | 2 | 40 | SMA, N | 209×60×26 | 1700–1900 |
| KADAMM ПЗФ-1710/1785 | 0–1690; 1800–3500 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 1710–1785 |
| KADAMM ПЗФ-1710/1785-40 | 0–1690; 1800–3500 | 2 | 2 | 40 | N | - | 1710–1785 |
| KADAMM ПЗФ-1742/1752 | 0–1732; 1762–3500 | 1,5 | 1,8 | 60 | уточняйте у менеджера | — | 1742–1752 |
| KADAMM ПЗФ-1785/1805-40 | 0–1755; 1815–5200 | 2 | 2 | 40 | N | 225×63×22 | 1785–1805 |
| KADAMM ПЗФ-1800/3800-SMA | Fc±–30 | 3 | 2 | 50 | SMA, N | 311,6×70,5×26 | 1800–3800 |
| KADAMM ПЗФ-1805/1850 | 0–1760; 1895–3800 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 1805–1850 |
| KADAMM ПЗФ-1805/1880-60 | 0–1780; 1905–5200 | 2 тип. | 1,5 тип. | 60 | SMA | 248×45×21 | 1805–1880 |
| KADAMM ПЗФ-1805/1925-60 | 0–1755; 1975–5000 | 2 | 1,5 | 60 | SMA | 209×51×22 | 1805–1925 |
| KADAMM ПЗФ-1850/1910 | 0–1830; 1930–3500 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 1850–1910 |
| KADAMM ПЗФ-1850/1910-40 | 0–1830; 1930–3500 | 2 | 2 | 40 | N | - | 1850–1910 |
| KADAMM ПЗФ-1865/1895 | 0–1810; 1930–5700 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 1865–1895 |
| KADAMM ПЗФ-1880/1920 | 0–1870; 1930–6000 | 1,5 | 1,8 | 60 | уточняйте у менеджера | — | 1880–1920 |
| KADAMM ПЗФ-1880/1920-65 | 0–1855; 1945–2500 | 3 | 2 | 65 | SMA | - | 1880–1920 |
| KADAMM ПЗФ-1890/1910 | 0–1880; 1820–8000 | 2,5 | 2 | 50 | уточняйте у менеджера | — | 1890–1910 |
| KADAMM ПЗФ-1897/1903-SMA | 0–1885; 1915–3000 | 1,5 | 2 | 40 | SMA | 129×70×18 | 1897–1903 |
| KADAMM ПЗФ-19000/21500-2,92 | 0-17900; 22600-40000 | 3 | 2,1 | 45 | 2,92 мм (розетка) | — | 19000–21500 |
| KADAMM ПЗФ-2000/2300-50 | 0–1900; 2400–5100 | 1,5 | 1,8 | 50 | SMA | 209×47×22 | 2000–2300 |
| KADAMM ПЗФ-2010/2025 | 0–1986; 2050–4000 | 2,5 | 2 | 50 | уточняйте у менеджера | — | 2010–2025 |
| KADAMM ПЗФ-2100/2180-SMA | 0–2050; 2230–5000 | 1,5 | 2 | 40 | SMA, N | 179×57×21 | 2100–2180 |
| KADAMM ПЗФ-2110/2170 | 0–2070; 2210–5800 | 2,5 | 2 | 60 | уточняйте у менеджера | — | 2110–2170 |
| KADAMM ПЗФ-2110/2170-60 | 0–2070; 2210–6000 | 3 | 2 | 60 | SMA | 165×31×27 | 2110–2170 |
| KADAMM ПЗФ-2110/2200 | 0–2085; 2225–6000 | 2 | 2 | 80 | уточняйте у менеджера | — | 2110–2200 |
| KADAMM ПЗФ-2225/2375 | 0–2150; 2450–3500 | 2,5 | 2 | 55 | уточняйте у менеджера | — | 2225–2375 |
| KADAMM ПЗФ-2300/2320 | 0–2290; 2330–3000 | 2,5 | 2 | 50 | уточняйте у менеджера | — | 2300–2320 |
| KADAMM ПЗФ-2300/2400 | 0–2273; 2427–6000 | 2 | 2 | 80 | уточняйте у менеджера | — | 2300–2400 |
| KADAMM ПЗФ-2300/2400-50 | 0–2150; 2550–18000 | 2,5 | 1,67 (возвратные потери ≥12 дБ) | 50 | SMA (розетка) | 120×30×12 | 2300–2400 |
| KADAMM ПЗФ-2300/2400-60 | 0–2234; 2480–4000 | 2,5 | 2 | 60 | SMA | - | 2300–2400 |
| KADAMM ПЗФ-2300/2675-50 | 0–2200; 2775–6200 | 1,5 | 1,8 | 50 | SMA | 209×42×22 | 2300–2675 |
| KADAMM ПЗФ-2320/2370 | 0–2290; 2400–5800 | 2,5 | 2 | 60 | уточняйте у менеджера | — | 2320–2370 |
| KADAMM ПЗФ-2320/2370-SMA | 0–2200; 2490–6000 | 1,5 | 2 | 40 | SMA | 120×69×16 | 2320–2370 |
| KADAMM ПЗФ-2360/2380 | 0–2350; 2390–3000 | 2,5 | 2 | 50 | уточняйте у менеджера | — | 2360–2380 |
| KADAMM ПЗФ-2380/2400 | 0–2370; 2410–3000 | 2,5 | 2 | 50 | уточняйте у менеджера | — | 2380–2400 |
| KADAMM ПЗФ-2400/2483,5-30 | 0–2345; 2538–15000 | 3 | 2 | 30 | SMA | 194×26×25,7 | 2400–2483,5 |
| KADAMM ПЗФ-2400/2483-SMA | 0–2300; 2583–5000 | 1,5 | 2 | 40 | SMA | 122×55×13 | 2400–2483 |
| KADAMM ПЗФ-2400/2485 | 0–2375; 2510–5500 | 2 | 2 | 80 | уточняйте у менеджера | — | 2400–2485 |
| KADAMM ПЗФ-2400/2500-50 | 0–2350; 2550–5500 | 1,5 | 1,5 | 50 | SMA | 22×38×209 | 2400–2500 |
| KADAMM ПЗФ-2487/2497-SMA | 0–2455; 2530–3000 | 1,5 | 2 | 45 | SMA | 119×68×16 | 2487–2497 |
| KADAMM ПЗФ-2490/2510 | 0–2480; 2520–6000 | 1,5 | 1,8 | 50 | уточняйте у менеджера | — | 2490–2510 |
| KADAMM ПЗФ-2496/2590-40 | 0–2300; 2700–4000 | 1,5 | 2 | 40 | SMA | - | 2496–2590 |
| KADAMM ПЗФ-2496/2690 | 0–2481; 2705–6500 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 2496–2690 |
| KADAMM ПЗФ-2500/2570 | 0–2440; 2630–8000 | 2 | 2 | 40 | уточняйте у менеджера | — | 2500–2570 |
| KADAMM ПЗФ-2500/2570-2 | 0–2470; 2600–9000 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 2500–2570 |
| KADAMM ПЗФ-2500/2570-60 | 10–2450; 2600–6000 | 1 | 2 | 60 | SMA | - | 2500–2570 |
| KADAMM ПЗФ-2500/2690-40 | 0–2481; 2705–3000 | 3,2 | 3 | 40 | SMA | 352×43×36 | 2500–2690 |
| KADAMM ПЗФ-2535/2575 | 0–2520; 2590–6000 | 1,5 | 1,8 | 45 | уточняйте у менеджера | — | 2535–2575 |
| KADAMM ПЗФ-2570/2620-55 | 0–2555; 2635–4000 | 2 | 2 | 55 | SMA | 285×40,4×33 | 2570–2620 |
| KADAMM ПЗФ-2575/2615-50 | 0–2570; 2620–3000 | 5 | 2 | 50 | N | - | 2575–2615 |
| KADAMM ПЗФ-2575/2625-60 | 0–2550; 2650–7700 | 2 | 1,5 | 60 | SMA | 173×42×18 | 2575–2625 |
| KADAMM ПЗФ-2592/2598-SMA | 0–2580; 2610–3000 | 1,5 | 2 | 40 | SMA | 120×70×18 | 2592–2598 |
| KADAMM ПЗФ-2620/2690 | 0–2590; 2720–9000 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 2620–2690 |
| KADAMM ПЗФ-2620/2690-60 | 0–2570; 2740–10000 | 2 | 2 | 60 | SMA | 236×35×24 | 2620–2690 |
| KADAMM ПЗФ-27500/35000-2,92 | — | 2 | 2 | ≥40 | 2,92 мм (розетка) | — | 27500–35000 |
| KADAMM ПЗФ-31000/46500-2,92 | — | 1,8 | 2 | ≥35 | 2,92 мм (розетка) | — | 31000–46500 |
| KADAMM ПЗФ-3300/3800 | 0–3250; 3850–8000 | 5 | 2,5 | 80 | уточняйте у менеджера | — | 3300–3800 |
| KADAMM ПЗФ-3300/3800-50 | 0–3190; 3925–8500 | 1,2 | 1,7 | 50 | SMA | 141×30×16 | 3300–3800 |
| KADAMM ПЗФ-3300/3850 | 0–3270; 3880–8000 | 3 | 2 | 40 | SMA (розетка) | 164×32×20 | 3300–3850 |
| KADAMM ПЗФ-3400/3600-50 | 0–3300; 3700–8000 | 2 | 1,7 | 50 | SMA | 141×39×16 | 3400–3600 |
| KADAMM ПЗФ-3420/3700-60 | 0–3270; 3850–15000 | 2,5 | 2 | 60 | SMA | 159,6×17×17,5 | 3420–3700 |
| KADAMM ПЗФ-35000/36000-2,92 | — | 3 | 2,1 | 35 | 2,92 мм (розетка) | — | 35000–36000 |
| KADAMM ПЗФ-35000/36000-35 | — | 3 | 2,0 | 35 | 2,92 мм (розетка) | — | 35000–36000 |
| KADAMM ПЗФ-3550/3700 | 0–3500; 3750–11000 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 3550–3700 |
| KADAMM ПЗФ-3600/3800-SMA | 0–3350; 4050–7000 | 1,5 | 2 | 50 | SMA | 172×35×16 | 3600–3800 |
| KADAMM ПЗФ-3740/3760 | 0–3730; 3770–6000 | 2 | 1,8 | 50 | уточняйте у менеджера | — | 3740–3760 |
| KADAMM ПЗФ-3800/4200 | 0–3770; 4230–8000 | 3 | 2 | 40 | уточняйте у менеджера | — | 3800–4200 |
| KADAMM ПЗФ-3800/4200-2 | 0–3750; 4250–8000 | 3 | 2 | 80 | уточняйте у менеджера | — | 3800–4200 |
| KADAMM ПЗФ-3930/7000-N | — | 2 | 1,8 | ≥60 | N (розетка) | — | 3930–7000 |
| KADAMM ПЗФ-4200/4400-60 | 0–3800; 4800–18000 | 2 | 2 | 60 | SMA | 78×20×14 | 4200–4400 |
| KADAMM ПЗФ-440/452-SMA | 475–1000 | 1 | 1,5 | 35 | SMA, N | 323×111×58,5 | 440–452 |
| KADAMM ПЗФ-4400/5000 | 0–4370; 5030–8000 | 3 | 2 | 40 | уточняйте у менеджера | — | 4400–5000 |
| KADAMM ПЗФ-4400/5000-2 | 0–4240; 5060–8000 | 5 | 2,5 | 80 | уточняйте у менеджера | — | 4400–5000 |
| KADAMM ПЗФ-460/520-SMA | 0–402; 578–2000 | 2,5 | 1,8 | 65 | SMA | 40,4×12×10 | 460–520 |
| KADAMM ПЗФ-4800/4900-55 | 0–4720; 4980–11000 | 2 | 1,7 | 60 | SMA | 141×35×16 | 4800–4900 |
| KADAMM ПЗФ-481,7/487,7-SMA | 0–478; 491–1500 | 1,6 | 1,8 | 30 | SMA (розетка) | — | 481,7–487,7 |
| KADAMM ПЗФ-4900/5900-SMA | 0–4550; 6250–8000 | 1,0 | 1,7 | 40 | SMA (розетка) | уточняйте у менеджера | 4900–5900 |
| KADAMM ПЗФ-5150/5250 | 0–5125; 5275–8000 | 3 | 2 | 80 | уточняйте у менеджера | — | 5150–5250 |
| KADAMM ПЗФ-5150/5850 | 0–5120; 5880–12000 | 3 | 2 | 40 | уточняйте у менеджера | — | 5150–5850 |
| KADAMM ПЗФ-5150/5850-50 | 0–4950; 6050–11500 | 1,5 | 1,7 | 50 | N | 141×36×18 | 5150–5850 |
| KADAMM ПЗФ-5250/5350 | 0–5225; 5375–8000 | 3 | 2 | 80 | уточняйте у менеджера | — | 5250–5350 |
| KADAMM ПЗФ-536/542-F | 300–526; 555–900 | 1,6 | 1,8 | 30 | F (розетка), 75 Ом | — | 536–542 |
| KADAMM ПЗФ-5470/5725 | 0–5420; 5775–8000 | 3 | 2 | 80 | уточняйте у менеджера | — | 5470–5725 |
| KADAMM ПЗФ-5725/5850 | 0–5695; 5880–8000 | 3 | 2 | 80 | уточняйте у менеджера | — | 5725–5850 |
| KADAMM ПЗФ-5850/5925-50 | 0–5620; 6170–18000 | 2 | 3 | 50 | SMA | 104×22×36 | 5850–5925 |
| KADAMM ПЗФ-5925/6425-50 | 0–5700; 6650–18000 | 2 | 3 | 50 | SMA | 120×22×28 | 5925–6425 |
| KADAMM ПЗФ-5925/7125-50 | 0–5325; 7725–18000 | 2 | 3 | 50 | SMA | 170×22×30 | 5925–7125 |
| KADAMM ПЗФ-600/700-45 | 0–500; 800–2500 | 2 | 1,8 | 45 | SMA | 40,4×12×10 | 600–700 |
| KADAMM ПЗФ-616/638-SMA | 50–576; 678–800 | 2,5 | 1,8 | 40 | SMA, N | 35×25×20 | 616–638 |
| KADAMM ПЗФ-617/652 | 0–602; 667–2000 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 617–652 |
| KADAMM ПЗФ-6425/6525-50 | 0–6300; 6650–14000 | 2 | 1,7 | 50 | SMA | 141×30×16 | 6425–6525 |
| KADAMM ПЗФ-6525/6875-50 | 0–6350; 7050–14200 | 2 | 1,7 | 50 | SMA | 141×30×16 | 6525–6875 |
| KADAMM ПЗФ-663/698 | 0–648; 713–2000 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 663–698 |
| KADAMM ПЗФ-663/698-2 | 0–651; 710–2000 | 2 | 2 | 80 | уточняйте у менеджера | — | 663–698 |
| KADAMM ПЗФ-6875/7125-50 | 0–6700; 7300–15000 | 2 | 1,7 | 50 | SMA | 141×30×16 | 6875–7125 |
| KADAMM ПЗФ-699/716 | 0–684; 729–2000 | 2 | 2 | 80 | уточняйте у менеджера | — | 699–716 |
| KADAMM ПЗФ-703/748-50 | 0–683; 768–4000 | 2 | 2 | 50 | N | 284×68×36 | 703–748 |
| KADAMM ПЗФ-703/784 | 0–688; 763–3500 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 703–784 |
| KADAMM ПЗФ-758/803 | 0–743; 818–3500 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 758–803 |
| KADAMM ПЗФ-758/803-40 | 0–743; 818–3000 | 2,5 | 2 | 40 | SMA | 244×70×36 | 758–803 |
| KADAMM ПЗФ-791/821 | 0–781; 831–2500 | 3 | 1,8 | 40 | уточняйте у менеджера | — | 791–821 |
| KADAMM ПЗФ-791/821-60 | 0–781; 831–2500 | 3 | - | 60 | N | - | 791–821 |
| KADAMM ПЗФ-791/821-SMA | 0–700; 832–2000 | 1,5 | 1,7 | 40 | SMA, N | 280×140×48 | 791–821 |
| KADAMM ПЗФ-815/880-45 | 0–780; 920–1500 | 2,5 | - | 45 | SMA | - | 815–880 |
| KADAMM ПЗФ-824/846 | 0–790; 866–2550 | 3 | 1,8 | 45 | уточняйте у менеджера | — | 824–846 |
| KADAMM ПЗФ-824/849-40 | 0–814; 859–3500 | 2 | - | 40 | N | - | 824–849 |
| KADAMM ПЗФ-824/849-SMA | 0–785; 885–1249 | 1,5 | 2 | 40 | SMA | 255×81×53 | 824–849 |
| KADAMM ПЗФ-824/894 | 0–790; 928–2100 | 2 | 1,8 | 50 | уточняйте у менеджера | — | 824–894 |
| KADAMM ПЗФ-832/837-SMA | 0–822; 847–1500 | 1,5 | 2 | 40 | SMA | 255×88×53 | 832–837 |
| KADAMM ПЗФ-850/960 | 0–830; 980–2000 | 2,5 | 1,8 | 40 | уточняйте у менеджера | — | 850–960 |
| KADAMM ПЗФ-868/870-SMA | 0–821; 925–1200 | 0,5 | 1,3 | 50 | SMA, N | 158×67×43 | 868–870 |
| KADAMM ПЗФ-870/880-SMA | 0-860; 885-2500 | 2 | 2 | 40 | N, SMA | 247×100×50 | 870–880 |
| KADAMM ПЗФ-876/960 | 0–836; 1000–2200 | 2 | 1,8 | 50 | уточняйте у менеджера | — | 876–960 |
| KADAMM ПЗФ-880/915-30 | 0–870; 925–2500 | 2 | 1,5 | 30 | SMA | 265×90×28 | 880–915 |
| KADAMM ПЗФ-880/915-40 | 0–865; 930–2700 | 2 | 1,5 | 40 | SMA | 265×90×28 | 880–915 |
| KADAMM ПЗФ-897/907 | 0–887; 917–1000 | 1,5 | 1,8 | 40 | уточняйте у менеджера | — | 897–907 |
| KADAMM ПЗФ-925/960 | 0–915; 970–3000 | 2 | 1,8 | 40 | уточняйте у менеджера | — | 925–960 |
| KADAMM ПЗФ-930/960 | 0–910; 980–3000 | 2,5 | 2 | 60 | уточняйте у менеджера | — | 930–960 |
| KADAMM ПЗФ-930/960-55 | 0–910; 975–3000 | 3 | 2 | 55 | SMA | 245×65,8×36 | 930–960 |
| KADAMM ПЗФ-930/965-SMA | 0–900; 995–2200 | 1,5 | 2 | 40 | SMA | 295×67×43 | 930–965 |
| KADAMM ПЗФ-9300/9500-SMA-1 | 8200–9200; 9600–14000 | 2 | 1,5 | 40 | SMA (розетка) | — | 9300–9500 |
| KADAMM ПЗФ-9300/9500-SMA-2 | 8200–9200; 9600–20000 | 2 (8,2–9,2 и 9,6–13 ГГц) | 1,8 (8,2–9,2 и 9,6–13 ГГц); 1,5 (13–20 ГГц) | 40 | SMA (розетка) | — | 9300–9500 |
| KADAMM ПЗФ-995/1005 | 0–980; 1020–1800 | 2,5 | 2 | 60 | уточняйте у менеджера | — | 995–1005 |
Как выбрать исполнение
1Полоса. По столбцу «Полоса пропускания, МГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 150 МГц перекрывают 124 исполнения, в том числе KADAMM ПЗФ-1020/1100-SMA и KADAMM ПЗФ-1075/1105-SMA.
2Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ПЗФ-868/870-SMA. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,38 дБ, у остальных — 1,89 дБ.
3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 40,4×12×10 до 323×111×58,5 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.
4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Исполнения серии KADAMM ПЗФ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ПЗФ-27500/35000-2,92: что происходит с сигналом 10 Вт на входе.
1Потери 2 дБ: на выходе 10 Вт × 10^(−2/10) = 6,31 Вт; разница 3,69 Вт рассеивается в изделии или отражается.
2КСВН 2: коэффициент отражения (2 − 1) / (2 + 1) = 0,333, назад уходит 11,1 % — 1,111 Вт.
3Подавление 40 дБ: помеха вне полосы на выходе слабее, чем на входе, в 10 000 раз.
Применение
Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Защита приёмников от помех
Подавление гармоник передатчика
Выделение каналов
Сколько исполнений ПЗФ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 65 исполнений ПЗФ, например KADAMM ПЗФ-14000/14500-50. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ku работают 92 исполнения ПЗФ, например KADAMM ПЗФ-1240/1260-50. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C и Ku работают 19 исполнений ПЗФ, например KADAMM ПЗФ-14000/14500-50. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд ПЗФ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Изделия KADAMM ПЗФ включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
✓Посадочное место берут по габаритам выбранного исполнения: в серии ПЗФ они меняются от 40,4×12×10 до 323×111×58,5 мм.
Документация и поставка
В поставку каждого исполнения KADAMM ПЗФ входят:
✓Фильтр
✓Паспорт изделия
Техническое описание серии ПЗФ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПЗФ или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПЗФ | Режекторные фильтры СВЧ (полосно-заграждающие) | до 40 ГГц | 137 | SMA, N, 2,92 мм, F |
| KADAMM ФНЧ | Фильтры нижних частот (ФНЧ) СВЧ | до 28 ГГц | 78 | SMA, 2,92 мм, N, Ø0,8 мм штырь |
| KADAMM ППФ | Полосовые фильтры СВЧ (полосно-пропускающие) | 30 МГц – 62 ГГц | 442 | SMA, N, 2,92 мм, BNC |
| KADAMM ФВЧ | Фильтры верхних частот (ФВЧ) СВЧ | 118 МГц – 60 ГГц | 69 | SMA, 2,92 мм, N, BNC |
| KADAMM ППФ-К | Фильтры коаксиальные полосно-пропускающие | 1,02 – 15 ГГц | 8 | — |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ФНЧ.
Когда выбирают Режекторные фильтры СВЧ (полосно-заграждающие) KADAMM ПЗФ: Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Полосовые фильтры СВЧ →
Подбор исполнения KADAMM ПЗФ под ваш тракт
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
