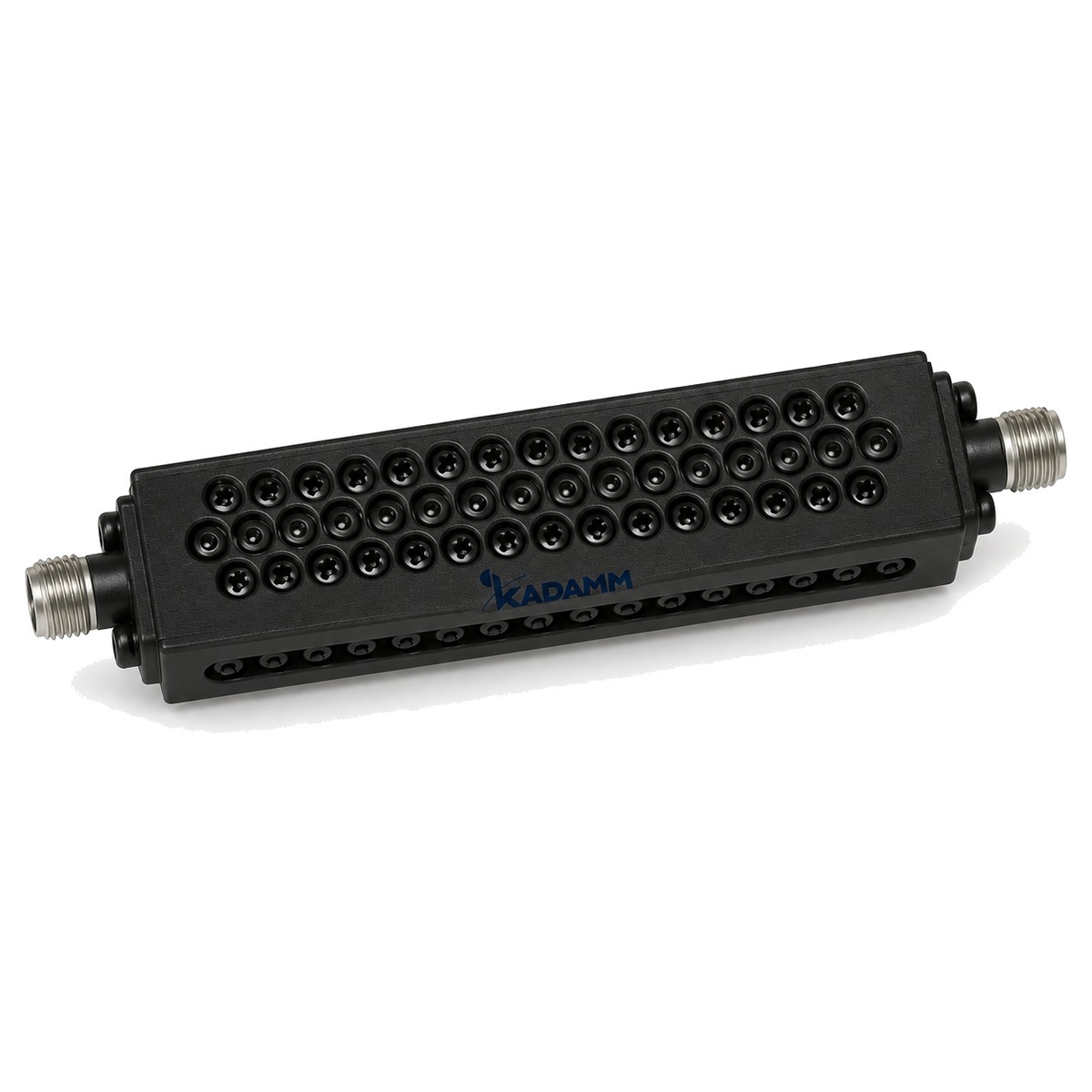

Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ

Name: Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ
Brand: КАДАММ
SKU: KADAMM ФНЧ

Производитель:КАДАММ

Артикул: KADAMM ФНЧ

Техническое описание серии KADAMM ФНЧ

Каталог KADAMM «СВЧ-компоненты»

Каталог KADAMM «ВЧ-оборудование и антенны»

Каталог KADAMM «Антенны»

Количество

Отправить заявку

KADAMM · Фильтры СВЧ

Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ

Фильтры СВЧ KADAMM (КАДАММ) серии ФНЧ: пропускают нужную полосу частот и подавляют сигналы вне её.

охват частот серии до 28 ГГцисполнений 78средняя мощность до 150 Втвносимые потери от 0,2 дБ

▤

Подберём Фильтры нижних частот (ФНЧ) СВЧ ФНЧ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

до 28 ГГц

охват частот серии

исполнений

до 150 Вт

средняя мощность

от 0,2 дБ

вносимые потери

О серии

KADAMM ФНЧ — фильтры СВЧ производства KADAMM (КАДАММ).

В серии 78 исполнений, общий охват частот — до 28 ГГц. Подключение — SMA, 2,92 мм, N, Ø0,8 мм штырь.

Внутри серии ФНЧ меняются полоса пропускания, средняя мощность, потери, КСВН, подавление, соединители — по ним и выбирают исполнение.

Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.

Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.

Разброс по исполнениям ФНЧ: вносимое ослабление — 0,2–5 дБ; КСВН — 1,2–2 (при КСВН 2 отражается около 11 % мощности); мощность — 2,5–150 Вт; подавление вне полосы — 10–90 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

ФНЧ после усилителя: частота среза выше рабочей частоты и ниже второй гармоники.

Принцип работы

Фильтр KADAMM ФНЧ собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.

Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.

Конструкция и материалы

Резонаторы фильтра KADAMM ФНЧ размещены в закрытом металлическом корпусе, который экранирует их от внешних полей. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

До 28 ГГц
78 исполнений, 57 рабочих полос. Самая широкая полоса — 200 МГц – 2,4 ГГц у KADAMM ФНЧ-200-2400-60.

✓

Потери от 0,2 дБ
Меньше всего потерь — у KADAMM ФНЧ-1800-SMA.

✓

До 150 Вт
Наибольшую мощность держат KADAMM ФНЧ-380/470-50-N.

✓

Подавление до 90 дБ
Самое глубокое подавление вне полосы — у KADAMM ФНЧ-2700-90.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM ФНЧ-2250-40, KADAMM ФНЧ-3000-40 и ещё 2 исполнения.

✓

Корпус от 35×12×7 мм
Самое компактное исполнение — KADAMM ФНЧ-2186-30-P.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ФНЧ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Полоса пропускания	0–28 ГГц
Средняя мощность, Вт	от 2,5 до 150
Потери, дБ	от 0,2 до 5
КСВН	от 1,2 до 12
Подавление, дБ	от 10 до 90
Соединитель	11 вариантов — по таблице исполнений
Габариты, мм	от 35×12×7 до 152×40×32
Температура, °C	от −55 до +85
Неравномерность в полосе пропускания, дБ, не более	0,3 — KADAMM ФНЧ-1280-SMA, KADAMM ФНЧ-1300-N
Степень защиты	IP54 — KADAMM ФНЧ-1280-SMA, KADAMM ФНЧ-1300-N

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ФНЧ — 380–470 МГц, самая широкая — 200 МГц – 2,4 ГГц.

Вносимые потериПри 0,2 дБ до выхода доходит 95,5 % мощности, при 5 дБ — 31,6 %. Остальное уходит в тепло внутри изделия и в отражение.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 2 — 11,1 %.

МощностьВ столбце «Средняя мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 2,5 до 150 Вт. Для импульсного режима допустимый уровень уточняют отдельно.

ПодавлениеУ половины исполнений подавление вне полосы не меньше 45 дБ — помеха ослабляется в 31 600 раз по мощности. Частоты, на которых оно нормировано, указаны в той же ячейке таблицы.

ТемператураПараметры таблицы выполняются в указанном интервале; в серии он от −55 до +85 °C.

Таблица исполнений

Все 78 исполнений серии ФНЧ с артикулами для заявки.

В таблице указаны пределы: потери, КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Полоса пропускания, ГГц	Средняя мощность, Вт	Потери, дБ	КСВН	Подавление, дБ	Соединитель	Габариты, мм	Температура, °C
KADAMM ФНЧ-1000-40	0–1	—	0,77	1,3	40 при 1,9–5 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-1000-SMA-1	0–1	30	1,5	1,5	50 при 1,4–1,9 ГГц	SMA	190×48×12	-40–+85
KADAMM ФНЧ-1000-SMA-2	0–1	100	0,55	1,5	40 при 2000–3000 МГц	SMA, N	158×30×24	-40–+85
KADAMM ФНЧ-10000-40	0–10	—	2	2	40 при 13–18 ГГц	SMA	-	—
KADAMM ФНЧ-10000-50	0–10	—	1,5	1,4	50 при 10,9–18,5 ГГц	SMA	28×21×10	—
KADAMM ФНЧ-10000-SMA	0–10	30	1	2	50 при 12,0–16,0 ГГц	SMA	25×22×12	-40–+85
KADAMM ФНЧ-108-SMA	0–0,108	10	2	1,5	40 при 150–2000 МГц	SMA	35×12×8	-40–+85
KADAMM ФНЧ-11000-35	0–11	—	2	2	35 при 12 ГГц	2,92 мм	-	—
KADAMM ФНЧ-11000-50	0–11	—	1,5	1,5	50 при 12,1–19 ГГц	SMA	24×19×10	—
KADAMM ФНЧ-11500-40	0–11,5	—	2	1,5	40 при 12,3–13,3 ГГц	2,92 мм	-	—
KADAMM ФНЧ-11500-45	0–11,5	—	2	2	45 при 12,8–13,3 ГГц	2,92 мм	-	—
KADAMM ФНЧ-1200-N	0,8–1,2	10 (импульсная 750)	1	уточняйте у менеджера (возвратные потери ≥12 дБ)	60 при 2–10 ГГц	N (розетка)	100×28×20	-55–+85
KADAMM ФНЧ-12000-40	0–12	—	2	2	40 при 13,5–25 ГГц	SMA	-	—
KADAMM ФНЧ-12000-SMA	0–12	15	1	2	50 при 14,0–20,0 ГГц	SMA	24×19×10	-40–+85
KADAMM ФНЧ-1280-SMA	0–1,28	100	0,5	1,29 (возвратные потери ≥18 дБ)	60 при 2,5–4 ГГц	SMA (розетка)	111×60 (высота — уточняйте у менеджера)	-40–+85
KADAMM ФНЧ-1300-N	0–1,3	100	0,5	1,29 (возвратные потери ≥18 дБ)	60 при 2,5–4 ГГц	N (розетка)	111×60 (высота — уточняйте у менеджера)	-40–+85
KADAMM ФНЧ-13000-40	0–13	—	1,5	2	40 при 15–25 ГГц	2,92 мм	-	—
KADAMM ФНЧ-13000-50	0–13	—	2	1,5	50 при 14,1–21 ГГц	SMA	22×17,5×10	—
KADAMM ФНЧ-1400-50	0–1,4	—	2	1,6	50( при 2 ГГц не более)	SMA	35×12×8	—
KADAMM ФНЧ-15000-40	0–15	—	2	2	40 при 18–23 ГГц	2,92 мм	-	—
KADAMM ФНЧ-15000-50	0–15	—	2,5	1,5	50 при 16–22,3 ГГц	SMA	21×17×10	—
KADAMM ФНЧ-16000-40	0–16	—	2	2	40 при 18–25 ГГц	SMA	-	—
KADAMM ФНЧ-170-SMA	0–0,17	100	0,5	1,3	45 при 500–2000 МГц; 45 при 1710–2560 МГц; 30 при 2560–4500 МГц	N, SMA	90×80×22	-40–+85
KADAMM ФНЧ-1700-SMA	0–1,7	100	0,55	1,5	40 при 2800–6000 МГц	SMA, N	98×28×23	-40–+85
KADAMM ФНЧ-1800-SMA	0–1,8	10	0,2	1,5	20 при 3220–3253 МГц; 25 при 4830–4879,5 МГц; 30 при 6440–6506 МГц	SMA	64×20×16	-40–+85
KADAMM ФНЧ-18000-40	0–18	—	2	2	40 при 20–38 ГГц	2,92 мм	67×14×10	—
KADAMM ФНЧ-18000-50	0–18	—	3	1,6	50 при 19,1–26 ГГц	SMA	18×17×10	—
KADAMM ФНЧ-2-15-40-1	2M–15M	—	2,5	1,5	40 при 17–200 МГц	SMA	50,29×17,02×7,92	—
KADAMM ФНЧ-2-15-40-2	2M–15M	—	2	1,5	40 при 19,5–200 МГц	SMA	50,29×17,02×7,92	—
KADAMM ФНЧ-2-15-40-3	2M–15M	—	1	1,4	40 при 30–200 МГц	SMA	50,29×17,02×7,92	—
KADAMM ФНЧ-200-2400-60	0,2–2,4	—	5	1,5	60 при 3,6 ГГц	SMA	35×12×8	—
KADAMM ФНЧ-20000-60	0–20	—	1	2	60 при 23–40 ГГц	2,92 мм	65×14×10	—
KADAMM ФНЧ-2170-SMA	0–2,17	100	1,5	1,5	40 при 2,4–2,5 ГГц	N, SMA	172×27,6×21,6	-40–+85
KADAMM ФНЧ-2186-30	1,5–2,186	—	2	1,6	10 при 2,2775 ГГц	SMA	35×12×10	—
KADAMM ФНЧ-2186-30-P	1,5–2,186	—	2	1,6	10 при 2,2775 ГГц; 30 при 2,37–3 ГГц	Ø0,8 мм штырь	35×12×7	—
KADAMM ФНЧ-2200-SMA	0–2,2	100	0,55	1,5	40 при 4400–6000 МГц	N, SMA	94×26×21	-40–+85
KADAMM ФНЧ-2250-40	0–2,25	—	0,82	1,2	40 при 3–5 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-2250-SMA	0–2,25	100	1	1,8	40 при 2580–8000 МГц	SMA, N	165,5×25×20	-30–+70
KADAMM ФНЧ-2300-SMA	0–2,3	10	1	1,8	40 при 2700–6000 МГц	SMA	46×30×12	-40–+85
KADAMM ФНЧ-2500-65	0–2,5	—	3	2	65 при 3–13 ГГц	N	-	—
KADAMM ФНЧ-25000-40	0–25	—	2	2	40 при 28–30 ГГц	2,92 мм	58×13×11	—
KADAMM ФНЧ-2600-SMA	0–2,6	10	1,5	1,8	30 при 3100–15000 МГц	SMA	81×32×12	-40–+85
KADAMM ФНЧ-2700-90	0–2,7	—	2	2	90 при 4,5–8,4 ГГц	SMA	-	—
KADAMM ФНЧ-28000-30	0–28	—	2	2	30 при 30–38 ГГц	2,4 мм	57×16×10	—
KADAMM ФНЧ-285-SMA	0–0,285	5	2	1,5	45 при 330–650 МГц	SMA	40,4×12×10	-40–+85
KADAMM ФНЧ-2850-SMA	0–2,85	5	1,5	1,8	45 при 3,2–18,0 ГГц	SMA	80×32×12	-40–+85
KADAMM ФНЧ-300-60	0–0,3	—	0,5	1,5	60 при 0,643–3 ГГц	SMA	40×18×13	—
KADAMM ФНЧ-300-SMA	0–0,3	20	2	1,4	60 при 0,4–6 ГГц	SMA (розетка / вилка)	Ø15×61,8	-40–+70
KADAMM ФНЧ-3000-40	0–3	—	0,72	1,2	40 при 4,78–7,5 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-330-60	0–0,33	—	0,5	1,3	60 при 0,643–3 ГГц	SMA	40×18×13	—
KADAMM ФНЧ-3600-SMA	0–3,6	100	1	1,8	45 при 4,3–8,0 ГГц	SMA, N	99,5×23×18	-30–+70
KADAMM ФНЧ-380/470-50-N	0,38–0,47	150	0,7	1,67 (возвратные потери ≥12 дБ)	50 при 760–6000 МГц	N (розетка)	152×40×32	-30–+80
KADAMM ФНЧ-400-SMA	0–0,4	40	1	1,5	20 при 500–1000 МГц	SMA	48×25×16	-40–+85
KADAMM ФНЧ-4000-50	0–4	—	0,8	1,5	50 при 8 ГГц	SMA	-	—
KADAMM ФНЧ-4000-60	0–4	—	1,5	1,3	60 при 4,5–12,3 ГГц	SMA	35×23×10	—
KADAMM ФНЧ-4400-40	0–4,4	—	0,73	1,2	40 при 6,28–9,8 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-45-20	0–0,045	—	1	1,7	20 при 0,07–0,09 ГГц	SMA	50,29×17,02×7,92	—
KADAMM ФНЧ-480-30	0–0,48	—	3	1,5	30 при 0,53–3 ГГц	SMA	35×12×8	—
KADAMM ФНЧ-4800-35	0–4,8	—	1,5	2	35 при 6 ГГц	SMA	-	—
KADAMM ФНЧ-490-SMA	0–0,49	100	0,5	1,3	45 при 850 МГц	N, SMA	180×26×20	-40–+85
KADAMM ФНЧ-5000-40	0–5	—	0,68	1,2	40 при 7,05–10 ГГц	SMA	36,32Ф10,41	—
KADAMM ФНЧ-5000-SMA	0–5	30	1	1,8	50 при 5,8–10,0 ГГц; 20 при 5,4–5,8 ГГц; 25 при 10,0–13 ГГц	SMA	33×25×12	-40–+85
KADAMM ФНЧ-512-TNC	0–0,512	20	2 (1 на 0–470 МГц)	1,4	60 при 0,6–6 ГГц	TNC (розетка / вилка)	Ø26×88,8	-40–+70
KADAMM ФНЧ-55-35	0–0,055	—	0,8	1,5	35 при 0,07–0,2 ГГц	SMA	30×18×13	—
KADAMM ФНЧ-6000-20	0,5–6	—	2	1,8	20 при 6,5 ГГц	SMA	37×24×11	—
KADAMM ФНЧ-6000-60	0–6	—	1,5	1,3	60 при 6,7–15,5 ГГц	SMA	29×22×10	—
KADAMM ФНЧ-6500-60	0–6,5	—	1,5	1,3	60 при 7,27–15,3 ГГц	SMA	31×23×10	—
KADAMM ФНЧ-7000-50	0–7	—	1,5	1,3	50 при 7,77–15,5 ГГц	SMA	31×23×10	—
KADAMM ФНЧ-7000-SMA	0–7	30	1	1,8	50 при 8,1–14,0 ГГц	SMA	33×22×12	-40–+85
KADAMM ФНЧ-8000-40	0–8	—	2	2	40 при 9–25 ГГц	SMA	56,44×15×12,9	—
KADAMM ФНЧ-8000-50	0–8	—	1,5	1,4	50 при 8,8–16,2 ГГц	SMA	30×22×10	—
KADAMM ФНЧ-8400-SMA	0–8,4	2,5	1 (тип. 0,8)	1,5 (тип.)	40 при 9,8–30 ГГц	SMA (розетка)	—	-35–+75
KADAMM ФНЧ-894-SMA	0–0,894	5	1,5	1,5	70 при 1760–2668 МГц	SMA	45×20×12	-40–+85
KADAMM ФНЧ-900-SMA	0–0,9	30	1,2	1,8	50 при 1,2–2,0 ГГц	SMA	88,5×63×12	-40–+85
KADAMM ФНЧ-900-SMA-2	0–0,9	3	1	1,4	≥40 при 1500–3000 МГц	SMA (розетка)	—	—
KADAMM ФНЧ-9000-50	0–9	—	1,5	1,4	50 при 9,8–17 ГГц	SMA	29×21×10	—
KADAMM ФНЧ-9000-60	0–9	—	1	1,6	60 при 14–17 ГГц	SMA	29×22×12	—
KADAMM ФНЧ-95-SMA	0–0,095	10	1,5	1,4	45 при 105–500 МГц	SMA, N	160×54×20	-25–+55

Как выбрать исполнение

1Полоса. По столбцу «Полоса пропускания, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 150 МГц перекрывают 65 исполнений, в том числе KADAMM ФНЧ-1000-40 и KADAMM ФНЧ-1000-SMA-1.

2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.

3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ФНЧ-1800-SMA. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 2,5 дБ, у остальных — 1,43 дБ.

4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 35×12×7 до 152×40×32 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

5Условия работы. Рабочие температуры в серии — от −55 до +85 °C; у 48 исполнений температура в таблице не указана, её уточняют при заказе.

6Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ФНЧ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ФНЧ-6000-20: что происходит с сигналом 10 Вт на входе.

1Потери 2 дБ: на выходе 10 Вт × 10^(−2/10) = 6,31 Вт; разница 3,69 Вт рассеивается в изделии или отражается.

2КСВН 1,8: коэффициент отражения (1,8 − 1) / (1,8 + 1) = 0,286, назад уходит 8,2 % — 0,816 Вт.

3Подавление 20 дБ: помеха вне полосы на выходе слабее, чем на входе, в 100 раз.

4Два исполнения с КСВН 2 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2 − 1) / (2 + 1) = 0,667; суммарный КСВН (1 + 0,667) / (1 − 0,667) = 5, отражается 44,4 % мощности.

5С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.

Защита приёмников от помех

Подавление гармоник передатчика

Выделение каналов

Сколько исполнений ФНЧ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 52 исполнения ФНЧ, например KADAMM ФНЧ-10000-40. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 58 исполнений ФНЧ, например KADAMM ФНЧ-10000-40. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 36 исполнений ФНЧ, например KADAMM ФНЧ-10000-40. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ФНЧ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ФНЧ включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Штыревые выводы проходят в отверстия платы и запаиваются с обратной стороны.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии ФНЧ они меняются от 35×12×7 до 152×40×32 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ФНЧ входят:

✓Фильтр

✓Паспорт изделия

Техническое описание серии ФНЧ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ФНЧ или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ФНЧ	Фильтры нижних частот (ФНЧ) СВЧ	до 28 ГГц	78	SMA, 2,92 мм, N, Ø0,8 мм штырь
KADAMM ФНЧ-К	Фильтры коаксиальные нижних частот	до 18 ГГц	10	SMA, N
KADAMM ФНЧ-LTCC	Фильтры LTCC	до 4,6 ГГц	4	—
KADAMM ППФ	Полосовые фильтры СВЧ (полосно-пропускающие)	30 МГц – 62 ГГц	442	SMA, N, 2,92 мм, BNC
KADAMM ФВЧ	Фильтры верхних частот (ФВЧ) СВЧ	118 МГц – 60 ГГц	69	SMA, 2,92 мм, N, BNC

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ФНЧ-К.

Когда выбирают Фильтры нижних частот (ФНЧ) СВЧ KADAMM ФНЧ: Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.

Вопросы и ответы

Как выбрать частоту среза ФНЧ после усилителя?+

Выше рабочей частоты, но ниже второй гармоники: рабочий сигнал проходит, гармоники подавляются.

Какой диапазон частот у изделий KADAMM ФНЧ?+

Серия ФНЧ в целом перекрывает до 28 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какую мощность выдерживают исполнения ФНЧ?+

От 2,5 до 150 Вт. Наибольшую мощность держат KADAMM ФНЧ-380/470-50-N.

Какое исполнение ФНЧ вносит меньше всего потерь?+

Меньше всего потерь — 0,2 дБ — у KADAMM ФНЧ-1800-SMA.

У какого исполнения ФНЧ самый низкий КСВН?+

Самый низкий КСВН — 1,2 — у KADAMM ФНЧ-2250-40, KADAMM ФНЧ-3000-40 и ещё 2 исполнения.

Как изделия KADAMM ФНЧ подключаются к тракту?+

Подключение у серии ФНЧ — SMA, 2,92 мм, N, Ø0,8 мм штырь. Другое исполнение выводов обсуждается при заказе.

В каком диапазоне температур работают модели ФНЧ?+

Общий интервал серии — от −55 до +85 °C. Самый широкий — у KADAMM ФНЧ-1200-N.

Чем серия KADAMM ФНЧ отличается от KADAMM ФНЧ-К?+

KADAMM ФНЧ-К — «Фильтры коаксиальные нижних частот», охват до 18 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ФНЧ в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2 это 11,1 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ФНЧ?+

Назовите полный артикул из таблицы, например «KADAMM ФНЧ-1000-40», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ФНЧ?+

В блоке документов — техническое описание серии ФНЧ и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Полосовые фильтры СВЧ →

Подбор исполнения KADAMM ФНЧ под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
