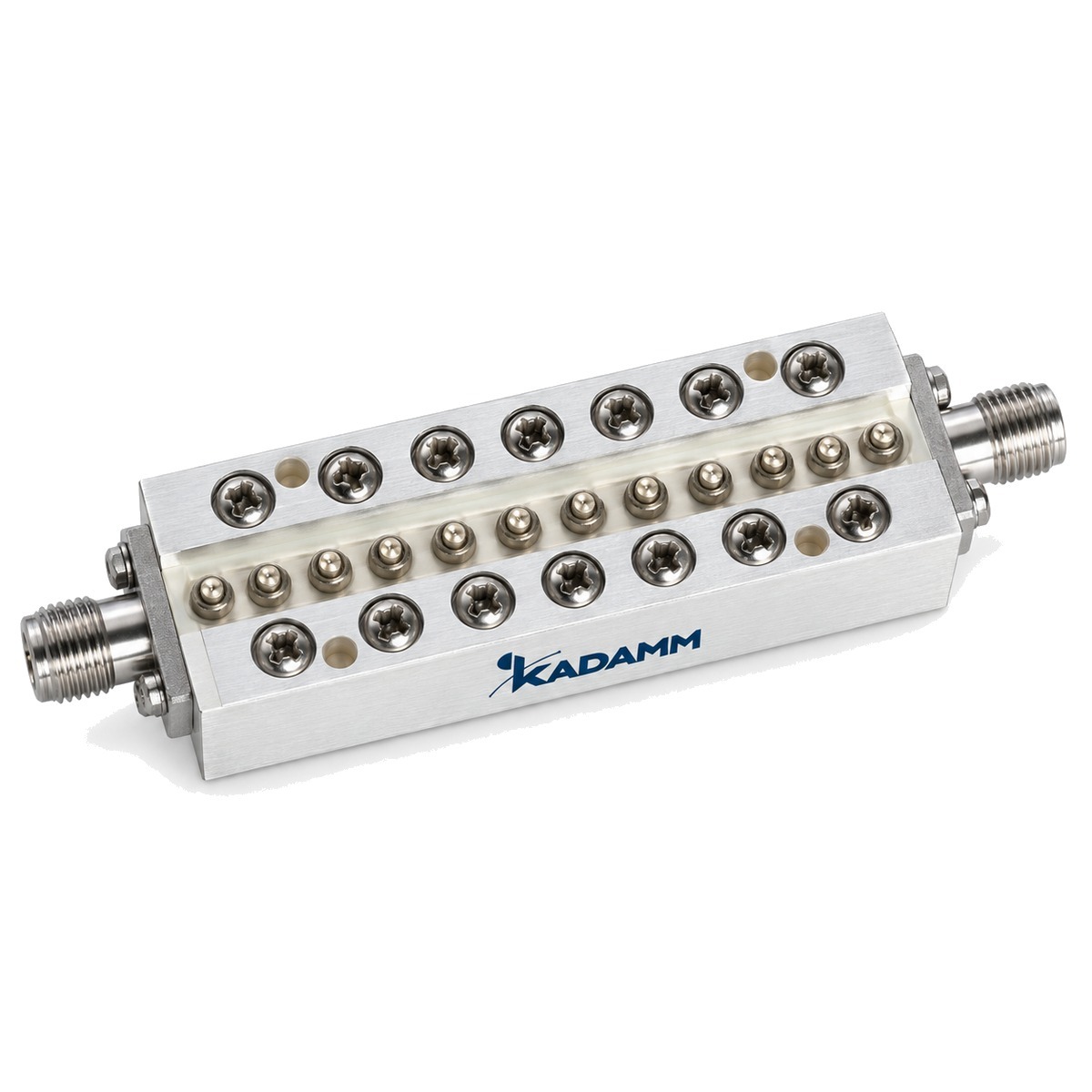

Полосовые фильтры СВЧ (полосно-пропускающие) KADAMM ППФ
Фильтры СВЧ KADAMM (КАДАММ) серии ППФ: пропускают нужную полосу частот и подавляют сигналы вне её.
30 МГц – 62 ГГцисполнения 442средняя мощность до 300 Втвносимые потери от 0,3 дБ
▤
Подберём Полосовые фильтры СВЧ (полосно-пропускающие) ППФ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →30 МГц – 62 ГГц
охват частот серии
442
исполнения
до 300 Вт
средняя мощность
от 0,3 дБ
вносимые потери
О серии
KADAMM ППФ — фильтры СВЧ производства KADAMM (КАДАММ).
В серии 442 исполнения, общий охват частот — 30 МГц – 62 ГГц. Подключение — SMA, N, 2,92 мм, BNC.
Исполнения ППФ различаются по параметрам: полоса пропускания, средняя мощность, потери, КСВН, подавление, соединители.
Артикул исполнения читается по таблице: после обозначения серии ППФ идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ППФ-1000/1300-SMA работает в полосе 1–1,3 ГГц.
Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.
Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.
Разброс по исполнениям ППФ: вносимое ослабление — 0,3–5 дБ; КСВН — 1–2,2 (при КСВН 2,2 отражается около 14 % мощности); мощность — 0,5–300 Вт; подавление вне полосы — 10–139 дБ. Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
ФНЧ после усилителя: частота среза выше рабочей частоты и ниже второй гармоники.
Принцип работы
Фильтр KADAMM ППФ собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.
Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.
Конструкция и материалы
Резонаторы фильтра KADAMM ППФ размещены в закрытом металлическом корпусе, который экранирует их от внешних полей. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
✓
30 МГц – 62 ГГц442 исполнения, 410 рабочих полос. Самая широкая полоса — 30 МГц – 3,8 ГГц у KADAMM ППФ-30/3800-SMA.
✓
Потери от 0,3 дБМеньше всего потерь — у KADAMM ППФ-1200/1400-50, KADAMM ППФ-1800/2200-SMA и ещё 2 исполнения.
✓
До 300 ВтНаибольшую мощность держат KADAMM ППФ-290/320-7/16.
✓
Подавление до 139 дБСамое глубокое подавление вне полосы — у KADAMM ППФ-12700/14900.
✓
КСВН от 1,16Лучшее согласование в серии — у KADAMM ППФ-2037,5/2272,5-50 и KADAMM ППФ-8150/9090-50.
✓
Корпус от 3,8×3,8×1,5 ммСамое компактное исполнение — KADAMM ППФ-273/277-50.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ППФ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Полоса пропускания | 30 МГц – 62 ГГц |
| Средняя мощность, Вт | от 0,5 до 300 |
| Потери, дБ | от 0,3 до 5 |
| КСВН | от 1 до 2,2 |
| Подавление, дБ | от 2,35 до 330 |
| Соединитель | 34 варианта — по таблице исполнений |
| Габариты, мм | от 3,8×3,8×1,5 до 269×288×120 |
| Температура, °C | от −55 до +105 |
| Ширина полосы пропускания, МГц | 10 — KADAMM ППФ-1000/1300-SMA, KADAMM ППФ-200/400-SMA, KADAMM ППФ-435/800-SMA, KADAMM ППФ-600/800-SMA, KADAMM ППФ-7000/9000-N; 50 — KADAMM ППФ-1200/1800-SMA; –50 — KADAMM ППФ-130/700-N, KADAMM ППФ-1400/2500-SMA; 2–10 — KADAMM ППФ-1300/1700-SMA; –160 — KADAMM ППФ-1350/1785-SMA-1, KADAMM ППФ-1350/1785-SMA-2; 2,5 — KADAMM ППФ-136/200-SMA, KADAMM ППФ-50/80-SMA; 10–27 — KADAMM ППФ-137/167-SMA; 2 — KADAMM ППФ-1430/1470-SMA; 60–4000 — KADAMM ППФ-1500/3200-SMA; –70 — KADAMM ППФ-1700/2700-SMA; –105 — KADAMM ППФ-1710/1910-SMA; –75 — KADAMM ППФ-1710/1980-SMA; 400 — KADAMM ППФ-1800/2200-SMA; –200 — KADAMM ППФ-2000/2400-SMA, KADAMM ППФ-8000/10000-SMA; –0,7 — KADAMM ППФ-220/230-SMA; 30 — KADAMM ППФ-240/320-SMA; 20–40 — KADAMM ППФ-240/380-SMA-1; –5 — KADAMM ППФ-300/500-SMA, KADAMM ППФ-380/400-SMA; –600 — KADAMM ППФ-3000/5000-SMA-2; –8 — KADAMM ППФ-380/500-SMA; –7 — KADAMM ППФ-390/470-SMA; 3–4 — KADAMM ППФ-400/438-SMA; –150 — KADAMM ППФ-4000/7000-SMA; 10–150 — KADAMM ППФ-450/650-SMA; –30 — KADAMM ППФ-600/900-SMA; 10–70 — KADAMM ППФ-650/2700-SMA; –45 — KADAMM ППФ-703/894-SMA; –60 — KADAMM ППФ-800/1000-SMA; –13 — KADAMM ППФ-863/928-SMA-1; 4 — KADAMM ППФ-930/952-SMA |
| Степень защиты | IP67 — KADAMM ППФ-863/928-SMA-2 |
| Возвратные потери, дБ, не менее | 12 — KADAMM ППФ-10250/11550, KADAMM ППФ-10950/12550, KADAMM ППФ-11200/12550, KADAMM ППФ-11500/12500, KADAMM ППФ-19000/22000-SMA, KADAMM ППФ-30/3800-SMA, KADAMM ППФ-35000/40000-2,92, KADAMM ППФ-4950/6150, KADAMM ППФ-5800/7050, KADAMM ППФ-6700/7950, KADAMM ППФ-7600/8800, KADAMM ППФ-7900/8400-SMA-2, KADAMM ППФ-7950/9550, KADAMM ППФ-8450/9650, KADAMM ППФ-8900/9200, KADAMM ППФ-9300/10600, KADAMM ППФ-9400/10800, KADAMM ППФ-9450/11050, KADAMM ППФ-9500/10500; 14 — KADAMM ППФ-10460/11260, KADAMM ППФ-11800/12200, KADAMM ППФ-12831/13419, KADAMM ППФ-13700/14800, KADAMM ППФ-14500/15300-SMA, KADAMM ППФ-15450/16550, KADAMM ППФ-16450/17550, KADAMM ППФ-200/500-SMA, KADAMM ППФ-22500/23500-2,92, KADAMM ППФ-270/310-N, KADAMM ППФ-285/315-SMA, KADAMM ППФ-350/360-N, KADAMM ППФ-5900/6100, KADAMM ППФ-8900/9500, KADAMM ППФ-9075/9925, KADAMM ППФ-9250/9750, KADAMM ППФ-9400/9600; 11,7 — KADAMM ППФ-10587,5/13187,5-SMA, KADAMM ППФ-12700/14900, KADAMM ППФ-20950/23050-2,92, KADAMM ППФ-20950/23050-2,92-2, KADAMM ППФ-21500/25000-2,92, KADAMM ППФ-22000/30000-2,92, KADAMM ППФ-3900/6100-SMA, KADAMM ППФ-7000/10100-SMA, KADAMM ППФ-7000/8000, KADAMM ППФ-8350/9750; 18 — KADAMM ППФ-12440/13640-SMA, KADAMM ППФ-13750/14500-SMA-2, KADAMM ППФ-24250/27500-2,92, KADAMM ППФ-25450/27050-SMA, KADAMM ППФ-26950/31050-2,92, KADAMM ППФ-7200/7800-3,5; 12,7 — KADAMM ППФ-15900/20100-SMA; 15 — KADAMM ППФ-170/180, KADAMM ППФ-174/240-SMA, KADAMM ППФ-29950/31050-2,92, KADAMM ППФ-30000/33000-2,92-2, KADAMM ППФ-33000/36000-2,92, KADAMM ППФ-36000/39000-2,92, KADAMM ППФ-40000/41000-2,92, KADAMM ППФ-7900/8400-SMA, KADAMM ППФ-8430/8650-SMA, KADAMM ППФ-87,5/108-SMA, KADAMM ППФ-9000/9600-SMA, KADAMM ППФ-9100/9300, KADAMM ППФ-9250/9450-SMA; 9,5 — KADAMM ППФ-18000/24000-2,92, KADAMM ППФ-22000/40000-2,92, KADAMM ППФ-24000/40000-2,92, KADAMM ППФ-8000/12500-SMA; 16 — KADAMM ППФ-202/240-SMA; 10 — KADAMM ППФ-20500/24500-SMA, KADAMM ППФ-30/512-SMA; 905 — KADAMM ППФ-24000/40000-2,92-2; 10,2 — KADAMM ППФ-30000/40000-2,92; 12,4 — KADAMM ППФ-7250/7750; 15,6 — KADAMM ППФ-8280/8500-SMA-2, KADAMM ППФ-9900/10800-SMA |
| Неравномерность в полосе, дБ, не более | 1 — KADAMM ППФ-13750/14500-SMA-2, KADAMM ППФ-87,5/108-SMA; ±0,75 — KADAMM ППФ-19000/22000-SMA; ±1,0 — KADAMM ППФ-20500/24500-SMA; 1 (в полосе 325 МГц) — KADAMM ППФ-27500/40500-2,92; 0,6 — KADAMM ППФ-488/548-F; ±0,4 — KADAMM ППФ-8430/8650-SMA, KADAMM ППФ-9250/9450-SMA; ±0,5 — KADAMM ППФ-9100/9300 |
| Обратные потери / КСВН | RL ≥18 dB — KADAMM ППФ-17767/18267-50, KADAMM ППФ-320/330-40, KADAMM ППФ-545/555-40; RL ≥12 dB — KADAMM ППФ-17800/22000-50, KADAMM ППФ-30140/30760-40, KADAMM ППФ-6230/6270-35, KADAMM ППФ-9975/10025-60; RL ≥14 dB — KADAMM ППФ-5830/6470-65, KADAMM ППФ-9396,25/9403,75-65; RL ≥11 dB — KADAMM ППФ-6000/12000-20; RL ≥9,5 dB — KADAMM ППФ-6500/9500-60; RL ≥7,5 dB — KADAMM ППФ-8000/14000-60 |
| Подавление в полосе заграждения, дБ, не менее | 50dB при 4000–16000 МГц / при 20000–36000 МГц — KADAMM ППФ-17767/18267-50; 50dB при 17000 МГц / 40dB при 23000 МГц — KADAMM ППФ-17800/22000-50; 40dB при 29250 МГц / 60dB при 28300–28800 МГц — KADAMM ППФ-30140/30760-40; 40dB при f0±25 МГц — KADAMM ППФ-320/330-40; 40dB при f0±15 МГц — KADAMM ППФ-545/555-40; 65dB при 5650 и 6640 МГц — KADAMM ППФ-5830/6470-65; 20dB при 5000 и 13000 МГц — KADAMM ППФ-6000/12000-20; 35 при f0±90 МГц — KADAMM ППФ-6230/6270-35; 60dB при 13000–19000 МГц — KADAMM ППФ-6500/9500-60; 60dB при 16000–25000 МГц — KADAMM ППФ-8000/14000-60; 65dB при 9100 МГц — KADAMM ППФ-9396,25/9403,75-65; 60 при f0±500 МГц — KADAMM ППФ-9975/10025-60 |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ППФ — 5,6525–5,6535 ГГц, самая широкая — 30 МГц – 3,8 ГГц.
Вносимые потериПри 0,3 дБ до выхода доходит 93,3 % мощности, при 5 дБ — 31,6 %. Остальное уходит в тепло внутри изделия и в отражение.
КСВНПри КСВН 1,16 отражается 0,55 % падающей мощности, при КСВН 2,2 — 14,1 %.
МощностьВ столбце «Средняя мощность, Вт» — непрерывная мощность, которую исполнение выдерживает длительно: от 0,5 до 300 Вт. Для импульсного режима допустимый уровень уточняют отдельно.
ПодавлениеУ половины исполнений подавление вне полосы не меньше 50 дБ — помеха ослабляется в 100 000 раз по мощности. Частоты, на которых оно нормировано, указаны в той же ячейке таблицы.
ТемператураПараметры таблицы выполняются в указанном интервале; в серии он от −55 до +105 °C.
Таблица исполнений
Все 442 исполнения серии ППФ с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Полоса пропускания, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Подавление, дБ | Соединитель | Габариты, мм | Температура, °C |
|---|---|---|---|---|---|---|---|---|
| KADAMM ППФ-1000/1300-SMA | 1–1,3 | 50 | 2 | 1,5 | 20 при F0±25 МГц | N, SMA | 65×65×37 | -40–+85 |
| KADAMM ППФ-1000/15000-SMA | 1–15 | 2 | 1,2 | 1,6 | ≥40 при 30 МГц; ≥40 при 20000 МГц | SMA (розетка) | — | — |
| KADAMM ППФ-1000/1700-50 | 1–1,7 | — | 1,7 | 1,7 | 50 при 0–0,9 ГГц; 60 при 1,8–2,2 ГГц | 2,92 мм | 100×67×11 | — |
| KADAMM ППФ-1000/1800-30 | 1–1,8 | — | 2 | 1,5 | 30 при 0,8 и 2,2 ГГц; 60 при 0,1 и 3 ГГц | SMA | 30×12×10 | — |
| KADAMM ППФ-10000/10500-45 | 10–10,5 | — | 1 | 1,5 | 45 при 9,5 ГГц; 45 при 11 ГГц | SMA | 25×15×8,5 | — |
| KADAMM ППФ-10000/12000-40 | 10–12 | — | 1,5 | 1,6 | 40 при 9,5 ГГц; 40 при 12,5 ГГц | SMA | 38×12×7 | — |
| KADAMM ППФ-10000/18000-SMA | 10–18 | 10 | 1,5 | 2 | 45 при 0–7,0 ГГц; 45 при 21,0–24,0 ГГц | SMA | 48,2×15×11 | -40–+70 |
| KADAMM ППФ-10000/20000-SMA | 10–20 | 10 | 2 | 2 | 50 при 0–8,5 ГГц; 50 при 22,0–25,0 ГГц | SMA | 62,6×14,8×9,2 | -40–+70 |
| KADAMM ППФ-10200/10600-30 | 10,2–10,6 | — | 1,5 | 1,5 | 30 при 10 ГГц; 30 при 10,8 ГГц | SMA | 59×13×10 | — |
| KADAMM ППФ-10200/10800-30 | 10,2–10,8 | — | 1,5 | 1,5 | 30 при 10 ГГц; 30 при 11 ГГц | SMA | 80,73×17×19 | — |
| KADAMM ППФ-10200/12300-90 | 10,2–12,3 | — | 1 | 1,5 | 90 при 0–7,5 ГГц; 90 при 15,52–20 ГГц | SMA | 54×15×9 | — |
| KADAMM ППФ-10250/11550 | 10,25–11,55 | 5 | 1,5 | — | 60 при 0–9750 МГц; 60 при 12050–23150 МГц | уточняйте у менеджера | 45×15×6,5 | — |
| KADAMM ППФ-10425/10575-30 | 10,425–10,575 | — | 0,6 | 1,3 | 30 при 10,2 ГГц; 30 при 10,8 ГГц | SMA | 50,5×17×11,5 | — |
| KADAMM ППФ-10460/11260 | 10,46–11,26 | 5 | 1,3 | — | 39 при 10100 МГц; 30 при 11500 МГц | уточняйте у менеджера | 38,35×13,97×6,35 | — |
| KADAMM ППФ-1050/2250-30 | 1,05–2,25 | — | 5 | 1,5 | 30 при 0,3 ГГц; 60 при 3 ГГц | SMA | 40,4×12×10 | — |
| KADAMM ППФ-10587,5/13187,5-SMA | 10,5875–13,1875 | 10 | 0,5 | — | 60 при 6568,75 МГц; 60 при 15956,25 МГц | SMA (розетка) | 35,76×12,7×12,7 | — |
| KADAMM ППФ-10950/12550 | 10,95–12,55 | 5 | 2 | — | 75 при 10300 МГц; 75 при 13200 МГц | уточняйте у менеджера | 52,14×13,1×6,35 | — |
| KADAMM ППФ-110/170-30 | 0,11–0,17 | — | 2 | 1,5 | 30 при 0–0,08 ГГц; 30 при 0,2–0,4 ГГц | SMA | 50×18×13 | — |
| KADAMM ППФ-1100/1600-50 | 1,1–1,6 | — | 2,5 | 1,5 | 50 при 0,9 ГГц; 50 при 1,8 ГГц | SMA | 35×12×8 | — |
| KADAMM ППФ-11000/13000-SMA | 11–13 | 20 | 1,5 | 1,5 | 90 при 0–6 ГГц; 50 при 15–20 ГГц | SMA | 45,4×17×9 | -40–+85 |
| KADAMM ППФ-11200/12550 | 11,2–12,55 | 5 | 1,5 | — | 60 при 0–10700 МГц; 60 при 13050–25150 МГц | уточняйте у менеджера | 45×15×6,5 | — |
| KADAMM ППФ-11487/12000-30 | 11,487–12 | — | 2 | 1,5 | 10 при 11,0275 ГГц; 30 при 9–10,5864 ГГц | штырь | 25,8×13×7 | — |
| KADAMM ППФ-11500/12500 | 11,5–12,5 | 5 | 1,3 | — | 45 при 11000 МГц; 49 при 13000 МГц | уточняйте у менеджера | 40×14×6,4 | — |
| KADAMM ППФ-1165/1585,65-SMA | 1,165–1,58565 | 50 | 1 | 1,35 | 60 при 1622,5–2000 МГц; 40 при 0–1000 МГц | N, SMA | 167×68×47 | -40–+85 |
| KADAMM ППФ-11740/12240 | 11,74–12,24 | 5 | 1 | 1,25 | 30 при 0–11,24 ГГц; 30 при 12,74–22 ГГц | штыревые выводы Ø0,5×2 мм (съёмные SMA, розетка) | 60×16×9 | -30–+70 |
| KADAMM ППФ-11800/12200 | 11,8–12,2 | 5 | 1,1 | — | 39 при 10500 МГц; 42 при 13500 МГц | уточняйте у менеджера | 24,13×13,97×6,35 | — |
| KADAMM ППФ-1200/1400-50 | 1,2–1,4 | — | 0,3 | 1,35 | 50 при 0,8 ГГц; 50 при 2–6 ГГц | N | - | — |
| KADAMM ППФ-1200/1500-SMA | 1,2–1,5 | 25 | 0,5 | 1,5 | 80 при 0–500 МГц; 80 при 2000–3000 МГц; 50 при 500–1000 МГц; 50 при 1670–2000 МГц | N, SMA | 108,2×49×20 | -40–+70 |
| KADAMM ППФ-1200/1800-SMA | 1,2–1,8 | 10 | 1 | 1,3 | 20 при F0±65 МГц | N, SMA | 84×58×29,5 | -40–+85 |
| KADAMM ППФ-12000/18000-50 | 12–18 | — | 1 | 1,2 | 50 при 8,2 ГГц; 50 при 20,8 ГГц | SMA | - | — |
| KADAMM ППФ-12000/18000-SMA | 12–18 | 5 | 1,5 | 1,7 | 60 при 0–11,0 ГГц; 60 при 19,0–22,0 ГГц | SMA | 74×18×7 | -30–+70 |
| KADAMM ППФ-12000/28500-2,92 | 12–28,5 | 5 | 1 | 1,22 | 90 при fc±95 МГц | SMA, 2,92 мм | 70×16×12 | -30–+70 |
| KADAMM ППФ-1215/1400-SMA | 1,215–1,4 | 100 | 0,8 | 1,5 | 65 при 1035 МГц; 75 при 1570–4000 МГц | N, SMA | 119×63×36 | -40–+85 |
| KADAMM ППФ-12440/13640-SMA | 12,44–13,64 | 2 | 1 | — | 80 при 0–11,65 ГГц; 80 при 14,43–26,08 ГГц | SMA (розетка / вилка) | 98,9×11×15 | -30–+70 |
| KADAMM ППФ-12592/12692-SMA | 12,592–12,692 | 10 | 2 | 1,3 | ≥60 при 0–12242 МГц; ≥60 при 13042–18000 МГц | SMA (розетка) | — | — |
| KADAMM ППФ-12700/13300-40 | 12,7–13,3 | — | 1,5 | 1,5 | 40 при 12,3 ГГц; 40 при 13,7 ГГц | SMA | - | — |
| KADAMM ППФ-12700/14900 | 12,7–14,9 | 5 | 0,8 | — | 139 при 11400 МГц; 42 при 16450 МГц | уточняйте у менеджера | 32,14×13,97×7,87 | — |
| KADAMM ППФ-12800/15800-60 | 12,8–15,8 | — | 1 | 1,22 | 60 при 0–9,85 ГГц; 60 при 18,96–23 ГГц | SMA | 60×16×12 | — |
| KADAMM ППФ-12831/13419 | 12,831–13,419 | 1 | 1,5 | — | 47 при 12125 МГц; 50 при 14125 МГц | уточняйте у менеджера | 32,08×13,97×6,35 | — |
| KADAMM ППФ-1290/1340-SMA | 1,29–1,34 | 100 | 0,5 | 1,22 | 60 при 0–1250 МГц; 60 при 1380–2680 МГц | N, SMA | 115×76×43 | -30–+70 |
| KADAMM ППФ-12950/13050-WR62 | 12,95–13,05 | 10 | 1,5 | 1,3 | 60 при fc±200 МГц | WR62 | 110×33,3×33,3 | -40–+85 |
| KADAMM ППФ-130/700-N | 0,13–0,7 | 30 | 1,5 | 1,5 | 40 при fc±6,5 МГц | BNC, N, SMA | 48×25×20 | -40–+85 |
| KADAMM ППФ-1300/1700-SMA | 1,3–1,7 | 100 | 1,5 | 1,35 | 40 при F0±25 МГц | N, SMA | 59×59×36 | -40–+85 |
| KADAMM ППФ-1330/1430-45 | 1,33–1,43 | — | 0,5 | 1,25 | 45 при 0–1,08 ГГц; 45 при 1,68–4,5 ГГц | SMA | 70×26×36 | — |
| KADAMM ППФ-1350/1400-SMA | 1,35–1,4 | 10 | 0,5 | 1,22 | 60 при 0–1310 МГц; 60 при 1440–2400 МГц | N, SMA | 120×80×44 | -40–+85 |
| KADAMM ППФ-1350/1550-SMA | 1,35–1,55 | 100 | 1,5 | 1,45 | 40 при 800 МГц; 40 при 1800 МГц | N, SMA | 83×66×14 | -40–+85 |
| KADAMM ППФ-1350/1785-SMA-1 | 1,35–1,785 | 100 | 0,8 | 1,4 | 60 при fc±107 МГц; 60 при 2-й и 3-й гармониках | N, SMA | 100×60×38 | -55–+85 |
| KADAMM ППФ-1350/1785-SMA-2 | 1,35–1,785 | 50 | 3 | 1,5 | 40 при fc±107 МГц | SMA | 78×55×14 | -55–+85 |
| KADAMM ППФ-13500/17500-SMA | 13,5–17,5 | 10 | 2,5 | 1,8 | 50 при 0–13,0 ГГц; 50 при 18,0–23,0 ГГц | SMA | 76,5×15×8 | -40–+70 |
| KADAMM ППФ-136/174-60 | 0,136–0,174 | — | 2 | 1,5 | 60 при 350–530 МГц; - | SMA | 30×12×10 | — |
| KADAMM ППФ-136/200-SMA | 0,136–0,2 | 100 | 2 | 1,3 | 60 при 88–108 МГц; 40 при F0±6,5 МГц | N, SMA | 250×166×54 | -40–+85 |
| KADAMM ППФ-137/167-SMA | 0,137–0,167 | 20 | 1 | 1,3 | 45 при fc±–17 МГц | N, SMA | 273×185×100 | -20–+55 |
| KADAMM ППФ-13700/14550-SMA | 13,7–14,55 | 10 | 1,5 | 1,5 | 30 при 14700 МГц; 80 при 12800 МГц | SMA | 87×17×9 | -40–+85 |
| KADAMM ППФ-13700/14800 | 13,7–14,8 | 5 | 1,3 | — | 18 при 13375 МГц; 58 при 16000 МГц | уточняйте у менеджера | 35,26×13,97×6,35 | — |
| KADAMM ППФ-13750/14500-SMA | 13,75–14,5 | 5 | 3 | 1,8 | 30 при 10000–13600 МГц; 30 при 14650–20000 МГц | SMA, лепестковые выводы | 68×17×7,8 | -40–+85 |
| KADAMM ППФ-13750/14500-SMA-2 | 13,75–14,5 | 10 | 1,5 | — | 70 при 0–12800 МГц; 30 при 14700–15450 МГц; 70 при 15450 МГц | SMA (розетка / вилка) | 88,2×15×10,2 | -30–+70 |
| KADAMM ППФ-1380/1520-SMA | 1,38–1,52 | 100 | 0,8 | 1,3 | 40 при 0–1350 МГц; 40 при 1550–3000 МГц | N, SMA | 130×68×43 | -40–+85 |
| KADAMM ППФ-1390/1410-80 | 1,39–1,41 | — | 2 | 1,3 | 80 при 1,35 ГГц; 80 при 1,47 ГГц | SMA | 81×56×28 | — |
| KADAMM ППФ-1400/1800-60 | 1,4–1,8 | — | 2 | 1,5 | 60 при 0–1,3 ГГц; 60 при 1,9–3 ГГц | SMA | 126×59×11 | — |
| KADAMM ППФ-1400/1850-60 | 1,4–1,85 | — | 2 | 1,5 | 60 при 0–1,3 ГГц; 60 при 1,9–3 ГГц | SMA | 110×52×11 | — |
| KADAMM ППФ-1400/2500-SMA | 1,4–2,5 | 10 | 0,75 | 1,3 | 50 при F0±65 МГц | N, SMA | 106×73×31 | -40–+70 |
| KADAMM ППФ-14000/18000-75 | 14–18 | — | 0,7 | 1,8 | 75 при 12 ГГц; 75 при 20 ГГц | SMA | 58×13×9 | — |
| KADAMM ППФ-1430/1470-SMA | 1,43–1,47 | 10 | 1,5 | 1,35 | 35 при F0±10 МГц | N, SMA | 83×83×36 | -40–+85 |
| KADAMM ППФ-14300/14700 | 14,3–14,7 | 2 (импульсная 20 при скважности 20 %) | 1 | 1,25 | 30 при 0–13,7 ГГц; 30 при 15,3–24 ГГц | штыревые выводы Ø0,5×2 мм (съёмные SMA, розетка) | 60×16×9 | -30–+70 |
| KADAMM ППФ-1450/1478-SMA | 1,45–1,478 (по уровню −3 дБ) | 50 | 2 | 1,5 (тип.) | 40 при 1440 МГц и 1488 МГц | SMA (розетка) | — | -40–+70 |
| KADAMM ППФ-14500/15300-SMA | 14,5–15,3 | 10 | 2 | — | 50 при 13,3 ГГц; 50 при 16,5 ГГц | SMA (розетка) | 56,6×10×12,7 | — |
| KADAMM ППФ-14700/15300-40 | 14,7–15,3 | — | 1,3 | 1,5 | 40 при 0–14,46 ГГц; 40 при 15,54–18 ГГц | SMA | 48×27×9 | — |
| KADAMM ППФ-149/165-SMA | 0,149–0,165 | 10 | 2 | 1,3 | 60 при 88–108 МГц; 40 при 225–400 МГц | N, SMA | 60×20×20 | -40–+85 |
| KADAMM ППФ-150/230-45 | 0,15–0,23 | — | 2 | 1,5 | 45 при 0–120 МГц; 45 при 280–500 МГц | SMA | 40×18×13 | — |
| KADAMM ППФ-150/350-50 | 0,15–0,35 | — | 1,5 | 1,5 | 50 при 0–125 МГц; 50 при 430–1000 МГц | SMA | 35×12×8 | — |
| KADAMM ППФ-1500/1600-45 | 1,5–1,6 | — | 3 | 1,5 | 45 при 1,35 ГГц; 45 при 1,75 ГГц | SMA | 35×12×8 | — |
| KADAMM ППФ-1500/3200-SMA | 1,5–3,2 | 20 | 0,6 | 1,22 | 60 при fc–40 МГц | N, SMA | 85×50×30 | -40–+85 |
| KADAMM ППФ-15000/16000-40 | 15–16 | — | 2 | 1,5 | 40 при 0–14,5 ГГц; 40 при 16,5–18 ГГц | SMA | 71×13×7,5 | — |
| KADAMM ППФ-15000/18000-SMA | 15–18 | 10 | 2 | 1,8 | 40 при 0–14,5 ГГц; 40 при 18,5–25,0 ГГц | SMA | 69,1×16×7,6 | -40–+70 |
| KADAMM ППФ-15000/19000-SMA | 15–19 | 10 | 2 | 1,8 | 70 при 0–12,0 ГГц; 70 при 22,0–26,0 ГГц | SMA | 45,8×15×7,5 | -40–+70 |
| KADAMM ППФ-15000/20000-2,92 | 15–20 | 10 | 1,5 | 1,8 | 70 при 0–12,0 ГГц; 70 при 23,0–26,0 ГГц | 2,92 мм | 48,8×14,5×7,6 | -40–+70 |
| KADAMM ППФ-1518/1553-40 | 1,518–1,553 | — | 3 | 1,5 | 40 при 0,1 ГГц; 40 при 0,5355 и 2,5355 ГГц | штырь | 20×10×7 | — |
| KADAMM ППФ-1525/1625-SMA | 1,525–1,625 | 50 | 0,5 | 1,3 | ≥50 при 0–1425 МГц; ≥50 при 1725–3000 МГц | SMA (розетка) | — | — |
| KADAMM ППФ-15250/15750-WR62 | 15,25–15,75 | 10 | 0,8 | 1,3 | 30 при fc±750 МГц | WR62 | 90×33,3×33,3 | -40–+85 |
| KADAMM ППФ-153/162-SMA | 0,153–0,162 | 100 | 2 | 1,5 | 40 при 146,5 МГц; 40 при 168,5 МГц | N, SMA | 338×151×48 | -30–+70 |
| KADAMM ППФ-15450/16550 | 15,45–16,55 | 5 | 1,9 | — | 62 при 14838 МГц; 66 при 17161 МГц | уточняйте у менеджера | 44,78×13,97×6,35 | — |
| KADAMM ППФ-1556/1577-SMA-1 | 1,556–1,577 | 50 | 0,7 | 1,22 | 50 при 0–1000 МГц; 55 при 1625–1660 МГц | N, SMA | 70×75×43 | -55–+85 |
| KADAMM ППФ-1556/1577-SMA-2 | 1,556–1,577 | 50 | 1 | 1,4 | 50 при 0–1000 МГц; 55 при 1625–1660 МГц40dBc при 0–1000 МГц40dBc при 1559–1592 МГц | N, SMA | 50×30×30 | -55–+85 |
| KADAMM ППФ-15900/16500-40 | 15,9–16,5 | — | 1,3 | 1,5 | 40 при 0–15,66 ГГц; 40 при 16,74–18 ГГц | SMA | 48×27×9 | — |
| KADAMM ППФ-15900/20100-SMA | 15,9–20,1 | 1 | 1 | — | 50 при 9,75 ГГц; 50 при 24,75 ГГц | SMA (розетка) | 39(57,8)18,5 | — |
| KADAMM ППФ-15925/16075-SMA | 15,925–16,075 | 10 | 2 | 1,3 | 30 при 0–15750 МГц; 30 при 16250–25000 МГц | SMA | 60×16×11 | -20–+60 |
| KADAMM ППФ-16000/16200-40 | 16–16,2 | — | 1,5 | 1,5 | 40 при 0–15,76 ГГц; 40 при 16,44–18 ГГц | SMA | 37×27×9 | — |
| KADAMM ППФ-16000/20000-2,92 | 16–20 | 10 | 1,5 | 1,8 | 70 при 0–12,0 ГГц; 70 при 24,0–30,0 ГГц | 2,92 мм | 42,8×14×7,5 | -40–+70 |
| KADAMM ППФ-1610/1676-N | 1,61–1,676 | 30 | 1,2 | 1,35 | 70dBc при 1166–1278 МГц70dBc при 2480–2502 МГц50dBc при 3253–3319 МГц50dBc при 4896–4962 МГц50dBc при 6539–6605 МГц50dBc при 8182–8248 МГц | MCX, N, SMA | 85×70×25 | -45–+85 |
| KADAMM ППФ-1616/1627-SMA | 1,616–1,627 | 30 | 2,5 | 1,3 | 50dBc при 9825–9891 МГц50dBc при 11468–11534 МГц; 35 при 0–1610 МГц; 35 при 1630–3000 МГц | N, SMA | 80×115×43 | -20–+60 |
| KADAMM ППФ-1618,25/1626,5-SMA | 1,61825–1,6265 | 20 | 3,5 | 1,3 | 40 при 0–1616,375 МГц; 40 при 1628,375–3000 МГц | N, SMA | 125×125×43 | -20–+65 |
| KADAMM ППФ-16384/24576-20 | 16,384–24,576 | — | 3 | 1,8 | 20 при 15 ГГц; 20 при 26 ГГц | SMA | 54×13×7,7 | — |
| KADAMM ППФ-1640/1675-40 | 1,64–1,675 | — | 3 | 1,5 | 40 при 0,1 ГГц; 40 при 0,6575 и 2,6575 ГГц | штырь | 20×10×7 | — |
| KADAMM ППФ-16450/17550 | 16,45–17,55 | 5 | 2 | — | 62 при 15858 МГц; 66 при 18161 МГц | уточняйте у менеджера | 46,36×13,97×6,35 | — |
| KADAMM ППФ-1650/3150-35 | 1,65–3,15 | — | 1,5 | 1,45 | 35 при 0–1250 МГц; 35 при 3550–5000 МГц | SMA | 50×18×13 | — |
| KADAMM ППФ-170/180 | 0,17–0,18 | 20 | 1,5 | — | ≥60 при 140 МГц; 223 МГц | уточняйте у менеджера | — | — |
| KADAMM ППФ-1700/2600-SMA | 1,7–2,6 | 50 | 1 | 1,5 | 40 при 1300 МГц&3000 МГц; 60 при 1000 МГц&4000 МГц | SMA | 60×38×14 | -40–+85 |
| KADAMM ППФ-1700/2700-SMA | 1,7–2,7 | 20 | 1,2 | 1,3 | 50 при fc±–100 МГц | N, SMA, BNC | 125×65×38 | -40–+85 |
| KADAMM ППФ-17000/20000-2,92 | 17–20 | 10 | 1,5 | 1,8 | 55 при 0–13,0 ГГц; 55 при 24,0–36,0 ГГц | 2,92 мм | 34,4×14×7 | -40–+70 |
| KADAMM ППФ-1710/1780-SMA | 1,71–1,78 | 30 | 1,5 | 1,5 | 40 при 1805–1880 МГц | N, SMA | 82×57×35 | -40–+85 |
| KADAMM ППФ-1710/1910-SMA | 1,71–1,91 | 30 | 0,8 | 1,5 | 60 при fc±35 МГц | N, SMA | 90×62×35 | -40–+85 |
| KADAMM ППФ-1710/1980-SMA | 1,71–1,98 | 20 | 1,5 | 1,3 | 70 при fc±20 МГц | N, SMA | 90×90×39 | -40–+85 |
| KADAMM ППФ-174/240-SMA | 0,174–0,24 | 2 | 3 | — | 80 при 88–108 МГц; 70 при 150 МГц | SMA (розетка) | 50×20×15 | — |
| KADAMM ППФ-17475/17525-SMA | 17,475–17,525 | 10 | 3 | 1,45 | 30 при fc±50 МГц | SMA | 110×22×11 | -40–+85 |
| KADAMM ППФ-17767/18267-50 | 17,767–18,267 | — | 0,8 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-17800/22000-50 | 17,8–22 | — | 2 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-1800/2200-45 | 1,8–2,2 | — | 1,2 | 1,5 | 45 при 1,55 ГГц; 45 при 2,45 ГГц | SMA | 68×27×13 | — |
| KADAMM ППФ-1800/2200-SMA | 1,8–2,2 | 20 | 0,3 | 1,3 | 80 при 0–1,0 ГГц; 80 при 3,0–8,0 ГГц; 65 при 1,0–1,4 ГГц; 65 при 2,6–3,0 ГГц | N, SMA | 120×28×24 | -40–+85 |
| KADAMM ППФ-18000/20000-30 | 18–20 | — | 2 | 1,5 | 30 при 0–17,2 ГГц; 30 при 20,8–30 ГГц | 2,92 мм | 51×13×7,5 | — |
| KADAMM ППФ-18000/23000-2,92 | 18–23 | 10 | 2 | 1,8 | 60 при 0–14,0 ГГц; 60 при 27,0–40,0 ГГц | 2,92 ммF | 37,9×14×7 | -40–+70 |
| KADAMM ППФ-18000/23000-50 | 18–23 | — | 1 | 1,3 | 50 при 0–17 ГГц; 50 при 24–36 ГГц | SMA | 60×16×12,5 | — |
| KADAMM ППФ-18000/24000-2,92 | 18–24 | 1 | 1,5 | — | 50 при 0–15 ГГц; 50 при 28 ГГц | 2,92 мм | 40,2×18,5×13 | — |
| KADAMM ППФ-18000/25000-80 | 18–25 | — | 1,5 | 1,8 | 80 при 0–14 ГГц; 85 при 29–35 ГГц | 2,92 мм | 48×13×7 | — |
| KADAMM ППФ-18000/26500-60 | 18–26,5 | — | 2 | 1,8 | 60 при 0–15 ГГц; 60 при 29,5–37 ГГц | 2,92 мм | 59,5×16×11 | — |
| KADAMM ППФ-18000/32000-2,92 | 18–32 | 10 | 2 | 2 | 40 при 0–15,8 ГГц; 40 при 35,3–40,0 ГГц | 2,92 мм | 45,5×14×9 | -40–+70 |
| KADAMM ППФ-1900/2070-SMA | 1,9–2,07 | 50 | 1 | 1,3 | 40 при 0–1870 МГц; 40 при 2100–4000 МГц | N, SMA | 125×65×43 | -20–+50 |
| KADAMM ППФ-19000/22000-SMA | 19–22 | 1 | 3 | — | 40 при 0–17,5 ГГц; 40 при 22,5–30 ГГц | SMA (розетка) | 93×20×75 | -40–+85 |
| KADAMM ППФ-19000/24000-2,92 | 19–24 | 10 | 2 | 1,8 | 65 при 0–16,0 ГГц; 65 при 27,0–40,0 ГГц | 2,92 мм | 47,3×14×7,2 | -40–+70 |
| KADAMM ППФ-1920/1980-SMA | 1,92–1,98 | 100 | 1,2 | 1,3 | 60 при 0–1900 МГц; 60 при 2000–3000 МГц; 50 при 3000–5500 МГцIMD3:-150dBc при 2x43dBm | N, SMA | 125×55×39 | -10–+55 |
| KADAMM ППФ-195/225-SMA | 0,195–0,225 | 100 | 0,3 | 1,22 | 55 при 0–170 МГц; 55 при 250–1500 МГц | N, SMA | 225×150×85,5 | -40–+85 |
| KADAMM ППФ-1950/2050-40 | 1,95–2,05 | — | 2 | 1,5 | 40 при 1,9 ГГц; 40 при 2,1 ГГц | SMA | - | — |
| KADAMM ППФ-1980/2010-80 | 1,98–2,01 | — | 1,5 | 1,5 | 80 при 0–1,82 ГГц; 80 при 2,17–2,2 ГГц | SMA | 78×54×24 | — |
| KADAMM ППФ-1985/2295-SMA | 1,985–2,295 | 20 | 1,8 | 1,3 | 50 при 0–1955 МГц; 30 при 1955–1970 МГц; 30 при 2120–2135 МГц; 50 при 2135–4000 МГц | N, SMA | 145×60×32 | -30–+70 |
| KADAMM ППФ-200/400-SMA | 0,2–0,4 | 2 | 3 | 1,5 | 20 при F0±25 МГц | SMA | 40,4×12×10 | -40–+85 |
| KADAMM ППФ-200/500-SMA | 0,2–0,5 | 1 | 0,7 | — | 30 при 0–170 МГц; 30 при 700–2000 МГц | SMA (розетка) | 50×20×15 | — |
| KADAMM ППФ-2000/18000-50 | 2–18 | 15 | 1,5 (2–2,2 ГГц); 1,0 (2,2–16 ГГц); 2,5 (16–18 ГГц) | 1,6 | 50 при 0–1,55 ГГц; 50 при 19–25 ГГц | SMA (розетка) | 63×18×10 | -40–+80 |
| KADAMM ППФ-2000/2400-SMA | 2–2,4 | 20 | 0,6 | 1,5 | 40 при fc±200 МГц | N, SMA | 116×20×35 | -55–+85 |
| KADAMM ППФ-2000/3000-50 | 2–3 | — | 1 | 1,5 | 50 при 0–1,78 ГГц; 50 при 3,22–5 ГГц | SMA | 80×43×11 | — |
| KADAMM ППФ-2000/3800-50 | 2–3,8 | — | 1,7 | 1,7 | 50 при 0–1,7 ГГц; 50 при 4,1–5 ГГц | 2,92 мм | 78×41×11 | — |
| KADAMM ППФ-2000/4000-60 | 2–4 | — | 1 | 1,6 | — | SMA | 51×11×10 | — |
| KADAMM ППФ-2000/6000-SMA | 2–6 | 0,5 | 1,5 | 1,6 | ≥45 при 0–1,65 ГГц, ≥30 при 6,65–12 ГГц | SMA (розетка) | — | — |
| KADAMM ППФ-2000/7000-SMA | 2–7 | 10 | 1,5 | 1,8 | 45 при 0–1,0 ГГц; 45 при 8,0–14,0 ГГц | SMA | 75×22×11 | -40–+70 |
| KADAMM ППФ-20000/24000-2,92 | 20–24 | 10 | 2 | 1,8 | 55 при 0–15,0 ГГц; 55 при 29,0–38,0 ГГц | 2,92 мм | 33,3×14×7 | -40–+70 |
| KADAMM ППФ-20000/25000-2,92 | 20–25 | 10 | 2 | 1,8 | 60 при 0–15,0 ГГц; 60 при 30,0–37,5 ГГц | 2,92 мм | 35×14×7 | -40–+70 |
| KADAMM ППФ-202/240-SMA | 0,202–0,24 | 5 | 2 | — | 32 при 0–174 МГц; 60 при 380–470 МГц | SMA (розетка) | 50×20×15 | — |
| KADAMM ППФ-2025/2085-40 | 2,025–2,085 | — | 1 | 1,3 | 40 при 2,2–2,3 ГГц; - | SMA | 50×50×20 | — |
| KADAMM ППФ-2025/2120-50 | 2,025–2,12 | — | 2 | 1,3 | 50 при 1,95 ГГц; 50 при 2,2–2,3 ГГц | SMA | 75×52×21 | — |
| KADAMM ППФ-2037,5/2272,5-50 | 2,0375–2,2725 | — | 2 | 1,16 | 2,35–5 ГГц; 2,31–2,35 ГГц | SMA | 200×24×24 | — |
| KADAMM ППФ-20500/24500-SMA | 20,5–24,5 | 1 | 3 | — | 40 при 0–19 ГГц; 40 при 24,75–30 ГГц | SMA (вилка) | 89,1×17×8 | -40–+85 |
| KADAMM ППФ-20600/25000-60 | 20,6–25 | — | 2 | 1,8 | 60 при 18,8 ГГц; 60 при 26,8 ГГц | 2,92 мм | 48,3×16×7 | — |
| KADAMM ППФ-2090/2190-SMA | 2,09–2,19 | 100 | 0,6 | 1,3 | 30 при 0–1980 МГц; 30 при 2300–3000 МГц | N, SMA | 70×70×43 | -40–+85 |
| KADAMM ППФ-20950/23050-2,92 | 20,95–23,05 | 2 | 1,5 | — | 35 при 20 ГГц; 35 при 24 ГГц; 50 при 46 ГГц | 2,92 мм (розетка) | 48,2×17,5×7 | — |
| KADAMM ППФ-20950/23050-2,92-2 | 20,95–23,05 | 2 | 1,5 | — | 35 при 20,2 ГГц; 35 при 23,8 ГГц; 50 при 46 ГГц | 2,92 мм (розетка) | 48,2×17,5×7 | — |
| KADAMM ППФ-21000/28000-50 | 21–28 | — | 1 | 1,6 | 65 при 0–19 ГГц; 50 при 30–35 ГГц | 2,92 мм | 65,5×16×11 | — |
| KADAMM ППФ-21500/22500-70 | 21,5–22,5 | — | 2 | 1,3 | 70 при 0–20,9 ГГц; 70 при 23,1–40 ГГц | SMA | 70×16×9 | — |
| KADAMM ППФ-21500/25000-2,92 | 21,5–25 | 2 | 1 | — | 40 при 0–18,8 ГГц; 40 при 26,9–37,5 ГГц | 2,92 мм (розетка) | 40,6×17,5×7 | — |
| KADAMM ППФ-220/230-SMA | 0,22–0,23 | 50 | 3,5 | 1,3 | 60 при F0±10 МГц; 35 при F0±4,3 МГц | N, SMA, BNC | 73×73×50 | -40–+85 |
| KADAMM ППФ-2200-2400-30-N | 2,2–2,4 | — | 2,2 | 1,5 | 40 при 0–2,1 ГГц; 30 при 2,5–4,5 ГГц | N | 63,5×25,4×25,4 | — |
| KADAMM ППФ-2200/2280-SMA | 2,2–2,28 | 100 | 1 | 1,5 | 35 при 2120 МГц; 35 при 2360 МГц | N, SMA | 124×28×40 | -30–+70 |
| KADAMM ППФ-2200/2300-SMA | 2,2–2,3 | 50 | 1 | 1,3 | 40 при 0–2130 МГц; 40 при 2370–4000 МГц | N, SMA | 95×65×43 | -20–+50 |
| KADAMM ППФ-2200/2400-30 | 2,2–2,4 | — | 1 | 1,5 | 40 при 0–2,1 ГГц; 30 при 2,5–4,5 ГГц | SMA | 45×28×9 | — |
| KADAMM ППФ-2200/2400-60 | 2,2–2,4 | — | 1 | 1,22 | 60 при 0–2,1 ГГц; 60 при 2,5–6 ГГц | SMA | 130×23×27 | — |
| KADAMM ППФ-2200/2800-30 | 2,2–2,8 | — | 1 | 2 | 30 при 2 ГГц; 30 при 3 ГГц | SMA | - | — |
| KADAMM ППФ-22000/28000-2,92 | 22–28 | 10 | 1 | 1,4 | ≥40 при 0–18 ГГц; ≥40 при 33–35 ГГц | 2,92 мм (розетка) | — | — |
| KADAMM ППФ-22000/30000-2,92 | 22–30 | 2 | 2 | — | 40 при 0–19,5 ГГц; 40 при 33–45 ГГц | 2,92 мм (розетка) | 40,2×17,5×7 | — |
| KADAMM ППФ-22000/40000-2,92 | 22–40 | 2 | 1,5 | — | 40 при 0–19,5 Hz МГц; 40 при 44 ГГц | 2,92 мм (розетка) | 43,4×17,5×7,5 | — |
| KADAMM ППФ-2240/2280-30 | 2,24–2,28 | — | 1,1 | 1,25 | 30 при 2,22–2,3 ГГц; - | SMA&N | 76×53×22 | — |
| KADAMM ППФ-225/400-SMA-А | 0,225–0,4 | 60 | 1,5 | 1,5 | 40 при 0–200 МГц; 40 при 500–1000 МГц | SMA | 60×30×20 | -30–+70 |
| KADAMM ППФ-225/400-SMA-Б | 0,225–0,4 | 30 | 1,5 | 1,5 | 40 при 0–200 МГц; 40 при 500–1000 МГц | SMA | 48×25×16 | -40–+85 |
| KADAMM ППФ-22500/23500-2,92 | 22,5–23,5 | 10 | 2 | — | 50 при 21,5 ГГц; 50 при 24,5 ГГц | 2,92 мм (розетка) | 43,4×7×12,7 | — |
| KADAMM ППФ-2290/2365-SMA | 2,29–2,365 | 50 | 0,75 | 1,3 | 50 при 0–2240 МГц; 50 при 2400–4000 МГц | N, SMA | 125×65×34 | -40–+70 |
| KADAMM ППФ-2300/2500-45 | 2,3–2,5 | — | 3 | 1,5 | 45 при 2,05 ГГц; 45 при 2,75 ГГц | SMA | 35×12×8 | — |
| KADAMM ППФ-2300/2900-SMA | 2,3–2,9 | 100 | 1 | 1,25 | 35 при 2160 МГц; 35 при 3050 МГц | N, SMA | 91×49×32 | -40–+85 |
| KADAMM ППФ-23000/26500-60 | 23–26,5 | — | 1,5 | 1,8 | 60 при 0–21,3 ГГц; 60 при 28,5–40 ГГц | 2,92 мм | 51,2×16×10,5 | — |
| KADAMM ППФ-23000/28000-2,92 | 23–28 | 10 | 2 | 1,8 | 70 при 0–16,5 ГГц; 70 при 34,5–40,0 ГГц | 2,92 мм | 35,7×14×7 | -40–+70 |
| KADAMM ППФ-23000/30000-85 | 23–30 | — | 1,5 | 1,5 | 85 при 19 ГГц; 85 при 34 ГГц | 2,92 мм | 50×17×10 | — |
| KADAMM ППФ-2340/2370-SMA | 2,34–2,37 | 50 | 1 | 1,3 | 70 при 0–2300 МГц; 70 при 2410–3000 МГц | N, SMA | 86×63×38 | -30–+70 |
| KADAMM ППФ-240/320-SMA | 0,24–0,32 | 100 | 1 | 1,3 | 100 при F0±40 МГц | N, SMA | 220×115×83 | -30–+70 |
| KADAMM ППФ-240/380-SMA-1 | 0,24–0,38 | 20 | 1 | 1,25 | 50 при FC±–25 МГц | N, SMA | 183×124×73 | -40–+85 |
| KADAMM ППФ-240/380-SMA-2 | 0,24–0,38 | 100 | 2 | 1,38 | 80 при 170–200 МГц; 80 при 420–500 МГц; 50 при 200–220 МГц; 50 при 400–420 МГц; 45 при 0–170 МГц | N, SMA | 194×126×25 | -40–+70 |
| KADAMM ППФ-2400/2485-SMA | 2,4–2,485 | 50 | 1,5 | 1,45 | 45 при 0–2350 МГц; 45 при 2540–5000 МГц | N, SMA | 88×58×28 | -55–+85 |
| KADAMM ППФ-2400/2500-35 | 2,4–2,5 | — | 1,5 | 1,5 | 35 при 0–2,2 ГГц; 35 при 2,7–5 ГГц | SMA | 52×27×10 | — |
| KADAMM ППФ-2400/2500-50 | 2,4–2,5 | — | 1 | 1,3 | 50 при 0–2,05 ГГц; 50 при 2,85–5 ГГц | SMA | 70×21×21 | — |
| KADAMM ППФ-2400/2500-SMA | 2,4–2,5 | 100 | 2 | 1,5 | 30 при 2300 МГц; 30 при 2600 МГц | N, SMA | 72×50×27 | -40–+70 |
| KADAMM ППФ-2400/3600-30 | 2,4–3,6 | — | 1 | 1,5 | — | SMA | - | — |
| KADAMM ППФ-24000/26000-35 | 24–26 | — | 2 | 1,5 | 35 при 0–23 ГГц; 35 при 27–40 ГГц | 2,92 мм | 45,5×16×11 | — |
| KADAMM ППФ-24000/27800-60 | 24–27,8 | — | 2 | 1,5 | 60 при 0–22,4 ГГц; 60 при 30–40 ГГц | 2,92 мм | 67,1×17×11 | — |
| KADAMM ППФ-24000/29000-2,92 | 24–29 | 10 | 2 | 1,8 | 50 при 0–19,0 ГГц; 50 при 35,0–40,0 ГГц | 2,92 мм | 35,9×14×7 | -40–+70 |
| KADAMM ППФ-24000/29500-10 | 24–29,5 | — | 2 | 1,5 | 10 при 23 ГГц; 10 при 30,5 ГГц | 2,92 мм | 49,7×16×11 | — |
| KADAMM ППФ-24000/30000-2,92 | 24–30 | 10 | 2 | 1,8 | 55 при 0–18,0 ГГц; 55 при 36,0–40,0 ГГц | 2,92 мм | 32,2×13×6,8 | -40–+70 |
| KADAMM ППФ-24000/33000-60 | 24–33 | — | 2 | 1,8 | 60 при 0–21 ГГц; 60 при 37–40 ГГц | 2,92 мм | 51,5×16×11 | — |
| KADAMM ППФ-24000/34000-40 | 24–34 | — | 1,5 | 1,8 | 40 при 0–20 ГГц; 40 при 37–55 ГГц | 2,92 мм | 35×13×7 | — |
| KADAMM ППФ-24000/40000-2,92 | 24–40 | 1 | 1,5 | — | 45 при 0–20 ГГц | 2,92 мм | 30,6×18,5×13 | — |
| KADAMM ППФ-24000/40000-2,92-2 | 24–40 | 10 | 1,5 | — | 45 при 0–20 ГГц | 2,92 мм (розетка) | 30,6×18,5×7 | — |
| KADAMM ППФ-2402/2484-SMA | 2,402–2,484 | 100 | 1,5 | 1,5 | 80 при 0–2382 МГц; 80 при 2504–5000 МГц | N, SMA | 152×65×28 | -40–+85 |
| KADAMM ППФ-24250/27500-2,92 | 24,25–27,5 | 10 | 1,5 | — | 50 при 0–23 ГГц; 30 при 23–23,875 ГГц; 30 при 27,875–29 ГГц; 50 при 29–43 ГГц | 2,92 мм (розетка) | 62,81×8×18,5 | — |
| KADAMM ППФ-24750/27750-66 | 24,75–27,75 | — | 1 | 1,4 | 70 при 23,83 ГГц; 66 при 28,67 ГГц | 2,92 мм | 52×15×8 | — |
| KADAMM ППФ-2483,55/2499,95-40 | 2,48355–2,49995 | — | 1 | 1,25 | 2,59175–6,5 ГГц; 2,54175–2,59175 ГГц | SMA | 130×28×25 | — |
| KADAMM ППФ-2495/2505-SMA | 2,495–2,505 | 50 | 2,5 | 1,45 | 60 при 0–2000 МГц; 60 при 3000–7000 МГц | N, SMA | 53×53×24 | -40–+85 |
| KADAMM ППФ-2496/2690-SMA | 2,496–2,69 | 20 | 1,5 | 1,3 | 70 при 0–2476 МГц; 70 при 2710–5000 МГц | N, SMA | 118×90×39 | -40–+85 |
| KADAMM ППФ-2500/2700-30 | 2,5–2,7 | — | 1,3 | 1,25 | 30 при 0–2,45 ГГц; 40 при 2,75–6 ГГц | SMA | 180×27×29 | — |
| KADAMM ППФ-2526,5/2579,5-40 | 2,5265–2,5795 | — | 1 | 1,5 | 40 при 2,3 ГГц; 40 при 2,7 ГГц | SMA | 66,1×48,3×17,8 | — |
| KADAMM ППФ-2545/2655-SMA | 2,545–2,655 | 20 | 1,5 | 1,3 | 60 при 0–2525 МГц; 60 при 2675–6000 МГц | N, SMA | 155×65×34 | -20–+50 |
| KADAMM ППФ-25450/27050-SMA | 25,45–27,05 | — | 1,5 | — | 80 при 0–23,85 ГГц; 40 при 23,85–24,5 ГГц; 40 при 28–29 ГГц; 60 при 29–45 ГГц | SMA (розетка / вилка) | 55×17×8 | -30–+70 |
| KADAMM ППФ-25500/29500-60 | 25,5–29,5 | — | 1,5 | 1,8 | 60 при 0–23,5 ГГц; 60 при 31,5–40 ГГц | 2,92 мм | 50,4×16×10,5 | — |
| KADAMM ППФ-2573,5/2626,5-40 | 2,5735–2,6265 | — | 0,8 | 1,3 | 40 при 2,5435 ГГц; 40 при 2,6565 ГГц | SMA | 94×65×25 | — |
| KADAMM ППФ-26000/27000-60 | 26–27 | — | 1 | 1,6 | 60 при 25 ГГц; 60 при 28 ГГц | 2,92 мм | 66,5×16×10 | — |
| KADAMM ППФ-26000/28000-60 | 26–28 | — | 2 | 1,5 | 60 при 0–23 ГГц; 60 при 31–40 ГГц | 2,92 мм | 47,4×16×11 | — |
| KADAMM ППФ-2613,5/2666,5-40 | 2,6135–2,6665 | — | 0,8 | 1,3 | 40 при 2,5835 ГГц; 40 при 2,6965 ГГц | SMA | 94×65×25 | — |
| KADAMM ППФ-26300/26900-40 | 26,3–26,9 | — | 0,6 | 1,5 | 60 при 24 ГГц; 40 при 30 ГГц | 2,92 мм | 35×13×8 | — |
| KADAMM ППФ-26300/29700-60 | 26,3–29,7 | — | 2 | 1,5 | 60 при 0–24,8 ГГц; 60 при 32–40 ГГц | 2,92 мм | 71,5×17×11 | — |
| KADAMM ППФ-26400/33000-60 | 26,4–33 | — | 2 | 1,8 | 60 при 0–24 ГГц; 60 при 37–40 ГГц | 2,92 мм | 59,5×16×11 | — |
| KADAMM ППФ-26950/31050-2,92 | 26,95–31,05 | — | 1,5 | — | 50 при 0–26 ГГц; 30 при 26–26,5 ГГц; 30 при 31,5–32 ГГц; 50 при 32–50 ГГц | 2,92 мм (розетка / вилка) | 62,81×18,5×10 | -30–+70 |
| KADAMM ППФ-270/310-N | 0,27–0,31 | 10 | 1,5 | — | 26 при 0–155 МГц; 340 МГц; 30 при 380–395 МГц | N (розетка) | 50×25×20 | — |
| KADAMM ППФ-2700/18000-SMA | 2,7–18 | 15 | 2 | — | 40 при 0–2,25 ГГц, МГц; 45 при 19–25 ГГц | SMA (розетка) | 55×30×10 | — |
| KADAMM ППФ-2700/3100-SMA | 2,7–3,1 | 5 | 1,3 | 1,2 | 50 при 0–2600 МГц; 50 при 3200–6000 МГц | SMA | 120×21×23 | -30–+70 |
| KADAMM ППФ-2700/3300-60 | 2,7–3,3 | — | 1,8 | 1,22 | 60 при 0–2,6 ГГц; 60 при 3,4–7 ГГц | SMA | 170×19×24 | — |
| KADAMM ППФ-2700/3500-60 | 2,7–3,5 | — | 0,9 | 1,7 | 60 при 2,4 ГГц; 60 при 3,8 ГГц | SMA | 93×30×12 | — |
| KADAMM ППФ-273/277-50 | 0,273–0,277 | — | 2,5 | 2 | 50 при 0–0,26 ГГц; 50 при 0,29–1 ГГц | SMD | 3,8×3,8×1,5 | — |
| KADAMM ППФ-27485/31315-50 | 27,485–31,315 | — | 2 | 1,5 | 60 при 26 ГГц; 50 при 32,3 ГГц | 2,92 мм | 70,4×17×11 | — |
| KADAMM ППФ-27500/28500-60 | 27,5–28,5 | — | 1 | 1,6 | 60 при 26,6 ГГц; 60 при 29,5 ГГц | 2,92 мм | 56,3×14×7 | — |
| KADAMM ППФ-27500/31000-40 | 27,5-31 | — | 1,5 | 2 | 40 при 26,8 ГГц; 60 при 31,9 ГГц | 2,92 мм | - | — |
| KADAMM ППФ-27500/40500-2,92 | 27,5–40,5 | 5 | 1,2 | 2 | 20 при 2,1–3,8 ГГц; 65 при 6–17 ГГц; 30 при 17,7–24,5 ГГц | 2,92 мм (розетка) | — | -20–+85 |
| KADAMM ППФ-27700/28300-60 | 27,7–28,3 | — | 1,2 | 1,6 | — | 2,92 мм | 40×14×13 | — |
| KADAMM ППФ-28000/34000-2,92 | 28–34 | 10 | 2 | 1,8 | 55 при 0–22,0 ГГц; 55 при 40,0 ГГц | 2,92 мм | 32,1×13×6,6 | -40–+70 |
| KADAMM ППФ-285/315-SMA | 0,285–0,315 | 1 | 3 | — | 40 при 0–260 МГц; 30 при 330–2000 МГц | SMA (розетка) | 50×20×15 | — |
| KADAMM ППФ-290/320-7/16 | 0,29–0,32 | 300 | 1 | 1,25 | 105 при 230–270 МГц; 105 при 340–380 МГц; 70 при 0–230 МГц; 70 при 380–1650 МГц | 7/16, N | 205×205×80 | -40–+85 |
| KADAMM ППФ-2900/3600-50 | 2,9–3,6 | — | 1 | 1,22 | 50 при 0–2,57 ГГц; 50 при 3,85–7 ГГц | SMA | 110×19×19,5 | — |
| KADAMM ППФ-29000/34000-2,92 | 29–34 | 10 | 2 | 1,8 | 50 при 0–23,0 ГГц; 50 при 40,0 ГГц | 2,92 мм | 30,2×13×6,6 | -40–+70 |
| KADAMM ППФ-29500/30500-45 | 29,5–30,5 | — | 1,7 | 1,3 | 31,5–48 ГГц; 31–31,5 ГГц | 2,92 мм | 50,4×16×10,5 | — |
| KADAMM ППФ-29950/31050-2,92 | 29,95–31,05 | — | 2,4 (1,5 при 30,5 ГГц) | — | 80 при 0–29,3 ГГц; 40 при 29,3–29,5 ГГц; 40 при 31,5–31,95 ГГц; 60 при 31,95–44 ГГц | 2,92 мм (розетка / вилка) | 62,66×18,5×7 | -30–+70 |
| KADAMM ППФ-30/3800-SMA | 0,03–3,8 | 5 | 1 | — | 25 при 4400–5400 МГц | SMA (розетка) | 40×20×15 | -20–+60 |
| KADAMM ППФ-30/512-SMA | 0,03–0,512 | 1 (30 дБм) | 1 | — | 40 при 0–15 МГц; 40 при 650–1000 МГц | SMA (розетка) | 50×20×20 | уточняйте у менеджера |
| KADAMM ППФ-300/500-SMA | 0,3–0,5 | 100 | 0,5 | 1,22 | 60 при fc±20 МГц | N, SMA | 125×125×64 | -40–+85 |
| KADAMM ППФ-300/600-30 | 0,3–0,6 | — | 1,8 | 1,5 | 30 при 0,26 ГГц; 30 при 0,65 ГГц | SMA | 40,4×12×10 | — |
| KADAMM ППФ-3000/10000-SMA | 3–10 | 10 | 1,5 | 1,8 | 50 при 0–1,5 ГГц; 50 при 11,5–17,0 ГГц | SMA | 60×32×11 | -40–+70 |
| KADAMM ППФ-3000/4300-50 | 3–4,3 | — | 1 | 1,5 | 50 при 0–2,5 ГГц; 50 при 5–7 ГГц | SMA | 70×30×9 | — |
| KADAMM ППФ-3000/5000-SMA-1 | 3–5 | 10 | 1,5 | 1,5 | 60 при fc±1500 МГц | SMA | 44×30×12,5 | -40–+85 |
| KADAMM ППФ-3000/5000-SMA-2 | 3–5 | 20 | 1,2 | 1,3 | 50 при fc±–200 МГц | N, SMA, BNC | 125×53×33 | -40–+85 |
| KADAMM ППФ-30000/33000-2,92 | 30–33 | 10 | 2 | 1,8 | 55 при 0–25,0 ГГц; 55 при 38,0–40,0 ГГц | 2,92 мм | 35×13×6,6 | -40–+70 |
| KADAMM ППФ-30000/33000-2,92-2 | 30–33 | 10 | 2 | — | 60 при 37000–43000 МГц | 2,92 мм (розетка) | 39,6×13×8 | — |
| KADAMM ППФ-30000/40000-2,92 | 30–40 | 10 | 2 | — | 30 при 0–29 ГГц; 30 при 41 ГГц | 2,92 мм (розетка) | 51×17,5×7,5 | — |
| KADAMM ППФ-30140/30760-40 | 30,14–30,76 | — | 2,5 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-310/443-50 | 0,31–0,443 | — | 1 | 1,5 | 50 при 0–0,1765 ГГц; 50 при 0,5765–1,5 ГГц | SMA | 80×30×20 | — |
| KADAMM ППФ-320/330-40 | 0,32–0,33 | — | 1 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-32000/36000-2,92 | 32–36 | 10 | 2,5 | 1,8 | 60 при 0–28,0 ГГц; 60 при 40,0–48,0 ГГц; 50 при 48,0–50,0 ГГц | 2,92 мм | 37×14×6,5 | -40–+70 |
| KADAMM ППФ-32000/38000-2,92 | 32–38 | 5 | 1,35 | 1,3 | 80 при 0–30,35 ГГц; 80 при 39,92–67 ГГц; 50 при 30,35–31 ГГц; 45 при 39–39,92 ГГц | 2,92 мм | 50×14×10 | -30–+70 |
| KADAMM ППФ-32500/33500-60 | 32,5–33,5 | — | 1 | 1,6 | — | 2,92 мм | 56×16×9 | — |
| KADAMM ППФ-32600/36360-50 | 32,6–36,36 | — | 1,2 | 1,25 | 38,18–47 ГГц; 50 при 47–50 ГГц | 2,92 мм | 60×16×12 | — |
| KADAMM ППФ-3300/3900-SMA | 3,3–3,9 | 10 | 1 | 1,45 | 30 при 0–2,6 ГГц; 16 при 4,4–6,0 ГГц; 40 при 6,0–9,9 ГГц | SMA | 43×41×22 | -40–+105 |
| KADAMM ППФ-3300/5000-SMA | 3,3–5 | 50 | 1 | 1,5 | 45 при 6600–10000 МГц; 45 при 0–2000 МГц | SMA | 40×25×11 | -40–+85 |
| KADAMM ППФ-33000/36000-2,92 | 33–36 | 10 | 1 | — | 60 при 42000–50000 МГц | 2,92 мм (розетка) | 39,6×13×8 | — |
| KADAMM ППФ-33000/37000-2,92 | 33–37 | 10 | 3 | 2 | 30 при 0–32,0 ГГц; 30 при 38,0–40,0 ГГц | 2,92 мм | 48,3×14×6,4 | -40–+70 |
| KADAMM ППФ-33000/40000-85 | 33-40 | — | 1 | 1,5 | 85 при 30 ГГц; 85 при 43 ГГц | 2,92 мм | - | — |
| KADAMM ППФ-33500/36500-50 | 33,5–36,5 | — | 3 | 2 | 50 при 0–30,5 ГГц; 50 при 39,5–50 ГГц | 2,92 мм | 27×12×5 | — |
| KADAMM ППФ-3400/3600-30 | 3,4–3,6 | — | 1,5 | 1,25 | 30 при 0–3,35 ГГц; 30 при 3,65–8 ГГц | SMA | 180×27×26 | — |
| KADAMM ППФ-3400/3700-SMA | 3,4–3,7 | 20 | 1 | 1,4 | 50 при 2500–2690 МГц; 50 при 4420–4960 МГц | SMA | 86×48×32 | -20–+60 |
| KADAMM ППФ-34000/36000-50 | 34–36 | — | 3 | 2 | 50 при 0–31 ГГц; 50 при 39–50 ГГц | 2,92 мм | 27×12×5 | — |
| KADAMM ППФ-3420/3510-SMA | 3,42–3,51 | 100 | 2 | 1,45 | 60 при 0–3410 МГц; 60 при 3520–4000 МГц; 50 при 4000–6000 МГцIMD3:-150dBc при 2x43dBm | N, SMA | 130×65×39 | -25–+75 |
| KADAMM ППФ-34500/34600-50 | 34,5–34,6 | — | 3,4 | 1,3 | 50 при 0–34,05 ГГц; 50 при 35,05–43 ГГц | 2,92 мм | 40×16×11 | — |
| KADAMM ППФ-350/360-N | 0,35–0,36 | 10 | 2,5 | — | 26 при 0–180 МГц; 700 МГц; 30 при 380–395 МГц | N (розетка) | 50×25×20 | — |
| KADAMM ППФ-350/550-60 | 0,35–0,55 | — | 2 | 1,5 | 60 при 136–174 МГц; - | SMA | 30×12×10 | — |
| KADAMM ППФ-35000/40000-2,92 | 35–40 | 1 | 1 | — | 40 при 0–31,5 ГГц; 40 при 42 ГГц | 2,92 мм (розетка) | 36×15×5,9 | -40–+85 |
| KADAMM ППФ-360/380-SMA | 0,36–0,38 | 100 | 1 | 1,3 | 100 при 0–340 МГц; 100 при 400–2000 МГц; 80 при 2000–2500 МГц | N, SMA | 220×115×63 | -40–+70 |
| KADAMM ППФ-36000/39000-2,92 | 36–39 | 10 | 2 | — | 60 при 44000–50000 МГц | 2,92 мм (розетка) | 39,6×13×8 | — |
| KADAMM ППФ-36800/40200-58 | 36,8–40,2 | — | 2 | 1,5 | 58 при 0–35,2 ГГц; 58 при 42–67 ГГц | 2,92 мм | 21,4×14,6×9,8 | — |
| KADAMM ППФ-380/400-SMA | 0,38–0,4 | 50 | 2 | 1,3 | 40 при fc±5 МГц | N, SMA | 135×87×68 | -20–+60 |
| KADAMM ППФ-380/420-SMA | 0,38–0,42 | 100 | 0,7 | 1,3 | 45 при 0–360 МГц; 45 при 440–1000 МГц | N, SMA | 216×96×42 | -40–+85 |
| KADAMM ППФ-380/500-SMA | 0,38–0,5 | 100 | 2 | 1,3 | 40 при F0±8 МГц; 60 при 88–108 МГц | N, SMA | 93×93×64 | -40–+85 |
| KADAMM ППФ-3800/4000-SMA | 3,8–4 | 30 | 1,5 | 1,5 | 40 при 0–3650 МГц; 40 при 4150–8000 МГц | SMA | 60×23×10 | -40–+85 |
| KADAMM ППФ-3800/6800-60 | 3,8–6,8 | — | 1 | 1,7 | 60 при 0–2,92 ГГц; 60 при 8,16–9 ГГц | SMA | 60×25×9 | — |
| KADAMM ППФ-38000/42000-2,92 | 38–42 | 1 | 1,5 | 1,5 | ≥50 при 0–36 ГГц; ≥50 при 44–50 ГГц | 2,92 мм (розетка) | — | — |
| KADAMM ППФ-38250/38750-30 | 38,25–38,75 | — | 3,49 | 1,5 | 30 при 37,95 ГГц; 30 при 39,05 ГГц | 2,92 мм | 76×14×9,7 | — |
| KADAMM ППФ-390/470-SMA | 0,39–0,47 | 80 | 2 | 1,3 | 60 при 88–108 МГц; 40 при F0±8,5 МГц | N, SMA | 106×73×65 | -40–+85 |
| KADAMM ППФ-3900/6100-SMA | 3,9–6,1 | 50 | 0,3 | — | 63 при 2500 МГц; 53 при 7500 МГц | SMA (розетка) | 62,74×29,72×14,98 | — |
| KADAMM ППФ-39700/40300-60 | 39,7–40,3 | — | 1,5 | 1,6 | 60 при 0–37,7 ГГц; 60 при 42,3–50 ГГц | 2,92 мм | 57×14×10 | — |
| KADAMM ППФ-40/100-30 | 0,04–0,1 | — | 1,5 | 1,5 | 30 при 0–0,03 ГГц; 30 при 0,118–0,4 ГГц | SMA | 50×18×13 | — |
| KADAMM ППФ-400/438-SMA | 0,4–0,438 | 20 | 1 | 1,25 | 50 при fc±–20 МГц | N, SMA | 100×104×63 | -40–+85 |
| KADAMM ППФ-400/480-SMA | 0,4–0,48 | 20 | 1 | 1,25 | 50 при 0–375 МГц; 45 при 505–1500 МГц | N, SMA | 194×100×63 | -40–+85 |
| KADAMM ППФ-400/700-50 | 0,4–0,7 | — | 2,5 | 1,5 | 50 при 0–0,3 ГГц; 50 при 0,85–1 ГГц | 2,92 мм | 50×18×13 | — |
| KADAMM ППФ-4000/6000-40 | 4–6 | — | 1 | 1,5 | 40 при 3,4 ГГц; 40 при 7 ГГц | SMA | - | — |
| KADAMM ППФ-4000/6000-70 | 4–6 | — | 2 | 2 | 70 при 0–3,6 ГГц; 60 при 6,38–8 ГГц | SMA | 55×16×8 | — |
| KADAMM ППФ-4000/7000-SMA | 4–7 | 10 | 3 | 1,5 | 30 при fc±50 МГц; 90 при 2788 МГц | SMA | 65×35×16 | -40–+85 |
| KADAMM ППФ-40000/41000-2,92 | 40–41 | 10 | 2 | — | 60 при 0–39000 МГц; 60 при 42000–55000 МГц | 2,92 мм (розетка) | 39,6×13×8 | — |
| KADAMM ППФ-430/450-30 | 0,43–0,45 | — | 1 | 1,22 | 30 при 0–0,425 ГГц; 30 при 0,455–1 ГГц | SMA | 181×93×65 | — |
| KADAMM ППФ-4300/8200-50 | 4,3–8,2 | — | 1,5 | 1,7 | 50 при 0–3,7 ГГц; 50 при 8,8–10 ГГц | 2,92 мм | 81×25×10 | — |
| KADAMM ППФ-4340/4460-SMA | 4,34–4,46 | 10 | 3 | 1,5 | 60 при 806 МГц&3594 МГц; 50 при 2620,8 МГц&4567 МГц; 30 при 2928 МГц&3524 МГц; 30 при 3095,2 МГц&3664 МГц | SMA | 50×26×16,5 | -40–+85 |
| KADAMM ППФ-435/800-SMA | 0,435–0,8 | 100 | 1 | 1,3 | 60 при F0±50 МГц | N, SMA | 83×83×58 | -40–+85 |
| KADAMM ППФ-43500/45500-50 | 43,5–45,5 | — | 3 | 2 | 50 при 42,8 ГГц; 50 при 46,2 ГГц | 2,4 мм | - | — |
| KADAMM ППФ-43500/49500-20 | 43,5–49,5 | — | 1,5 | 1,6 | 20 при 41,5 ГГц; 20 при 51,5 ГГц | 2,4 мм | 22,43×18,6×9,8 | — |
| KADAMM ППФ-442/448-SMA | 0,442–0,448 | 50 | 3 | 1,3 | 50 при 380–440 МГц; 50 при 450–500 МГц | N, SMA | 175×84×65 | -40–+85 |
| KADAMM ППФ-450/650-SMA | 0,45–0,65 | 50 | 1 | 1,3 | 70 при fc±78 МГц; 50 при fc±24 МГц | N, SMA | 180×120×58 | -40–+85 |
| KADAMM ППФ-4500/8500-SMA | 4,5–8,5 | 10 | 1,5 | 1,8 | 30 при 4092,8 МГц&4260 МГц; 30 при 0–4000 МГц; 30 при 9000 МГц | SMA | 69×22×12 | -40–+85 |
| KADAMM ППФ-46000/52000-50 | 46–52 | — | 2 | 1,5 | 70 при 30–40 ГГц; 50 при 0–21 ГГц | 2,4 мм | 50,06×13×9 | — |
| KADAMM ППФ-470/477-SMA | 0,47–0,477 | 100 | 2,5 | 1,3 | 80 при 0–460 МГц; 80 при 480–1000 МГц | N, SMA | 300×170×76 | -30–+70 |
| KADAMM ППФ-470/488-SMA | 0,47–0,488 | 100 | 2 | 1,5 | 40 при F0±25 МГц | N, SMA | 115×79×64 | -30–+70 |
| KADAMM ППФ-488/548-F | 0,488–0,548 | 100 | 1 | 1,3 | 30 при 0–474 МГц; 30 при 564–800 МГц | F (розетка), 75 Ом | — | -30–+50 |
| KADAMM ППФ-4900/5100-SMA | 4,9–5,1 | 60 | 2 | 1,5 | 30 при 4700 МГц; 30 при 5300 МГц | SMA | 61×43×17 | -40–+70 |
| KADAMM ППФ-491,438/493,613-SMA | 0,491438–0,493613 | 20 | 5 | 1,3 | 40 при 488,4375–490,6125 МГц; 40 при 27–497 МГц | N, SMA | 100×145×63 | -10–+50 |
| KADAMM ППФ-4950/5050-40 | 4,95–5,05 | — | 1,5 | 1,25 | 80 при 0–4,7 и 5,3–17 ГГц; 40 при 4,7–4,85 и 5,15–5,3 ГГц | SMA | 70×16×12 | — |
| KADAMM ППФ-4950/6150 | 4,95–6,15 | 5 | 1,5 | — | 60 при 0–4400 МГц; 60 при 6800–12350 МГц | уточняйте у менеджера | 45×18,05×8,5 | — |
| KADAMM ППФ-4960/4980-70 | 4,96–4,98 | — | 0,8 | 1,25 | 70 при 0–4,27 и 5,67–14 ГГц; 50 при 4,27–4,57 и 5,37–5,67 ГГц | SMA | 60×20×12 | — |
| KADAMM ППФ-497,5/502,5-40 | 0,4975–0,5025 | — | 1,2 | 1,22 | 40 при 0–0,493 ГГц; 40 при 0,507–1 ГГц | SMA | 181×93×60 | — |
| KADAMM ППФ-50/150-45 | 0,05–0,15 | — | 1 | 1,45 | 45 при 0–0,035 ГГц; 45 при 0,21–1 ГГц | SMA | 40×18×13 | — |
| KADAMM ППФ-50/250-30 | 0,05–0,25 | — | 1,2 | 1,8 | 30 при 0–0,04 ГГц; 30 при 0,31–0,5 ГГц | SMA | 50×18×13 | — |
| KADAMM ППФ-50/80-SMA | 0,05–0,08 | 5 | 1,5 | 1,5 | 40 при 0–31,5 МГц; 40 при 71,5–2000 МГц | SMA | 48×25×16 | -40–+85 |
| KADAMM ППФ-5000/6000-35 | 5–6 | — | 1,5 | 1,5 | 35 при 0–4,6 ГГц; 35 при 6,4–10 ГГц | SMA | 50×14×9 | — |
| KADAMM ППФ-5000/6000-35-1 | 5–6 | — | 1,8 | 1,8 | 35 при 0–4,9 ГГц; 35 при 6,1–12 ГГц | SMA | 65×16×9 | — |
| KADAMM ППФ-5000/6000-45 | 5–6 | — | 1,5 | 1,5 | 45 при 0–4 ГГц; 45 при 6,6–13 ГГц | SMA | 39×15,5×8 | — |
| KADAMM ППФ-5000/6500-SMA | 5–6,5 | 10 | 0,8 | 1,6 | 60 при 0–4,6 ГГц; 60 при 6,9–10 ГГц | SMA | 120×26×16 | -40–+85 |
| KADAMM ППФ-5100/5900-SMA | 5,1–5,9 | 75 | 0,5 | 1,4 | 40 при 0–4450 МГц; 60 при 6200–8000 МГц | SMA | 95×50×28 | -40–+85 |
| KADAMM ППФ-5140/5280-SMA | 5,14–5,28 | 20 | 0,75 | 1,3 | 70 при 0–5090 МГц; 70 при 5330–5900 МГц | SMA, N | 150×65×29 | -20–+60 |
| KADAMM ППФ-5170/5330-SMA | 5,17–5,33 | 10 | 1,8 | 1,3 | 50 при 0–4950 МГц; 50 при 5520–13000 МГц | SMA | 60×16×15 | -20–+60 |
| KADAMM ППФ-522/524-SMA | 0,522–0,524 | 100 | 1,5 | 1,45 | 40 при 551 МГц; 65 при 1000–2900 МГц; 85 при 3200–4000 МГц | N, SMA | 91×91×40 | -40–+85 |
| KADAMM ППФ-530/630-SMA | 0,53–0,63 | 50 | 1 | 1,3 | 30 при 490 МГц; 30 при 670 МГц | N, SMA, BNC | 121×83×47 | -40–+85 |
| KADAMM ППФ-5400/5900-SMA | 5,4–5,9 | 10 | 1 | 1,5 | 50 при 0–5150 МГц; 50 при 6150–10000 МГц | SMA | 90×16×14 | -30–+70 |
| KADAMM ППФ-545/555-40 | 0,545–0,555 | — | 0,8 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-5600/6000-60 | 5,6–6 | — | 0,9 | 1,5 | 60 при 5,05 ГГц; 60 при 6,15 ГГц | SMA | 106×18×11 | — |
| KADAMM ППФ-563/577-SMA | 0,563–0,577 | 50 | 1,5 | 1,5 | 60 при F0±30 МГц | N, SMA | 106×73×58 | -40–+85 |
| KADAMM ППФ-5640/5660-50 | 5,64–5,66 | — | 0,6 | 1,3 | 50 при 0–5 ГГц; 50 при 6,3–18 ГГц | SMA | 60×17×11 | — |
| KADAMM ППФ-5645/5646-13 | 5,645–5,646 | — | 2,2 | 1,3 | 13 при 0–5,6355 ГГц; 13 при 5,6555–10 ГГц | SMA | 140×38×18 | — |
| KADAMM ППФ-5650,5/5651,5-13 | 5,6505–5,6515 | — | 3 | 1,3 | 13 при 0–5,641 ГГц; 13 при 5,661–8 ГГц | SMA | 140×38×18 | — |
| KADAMM ППФ-5652,5/5653,5-13 | 5,6525–5,6535 | — | 3 | 1,3 | 13 при 0–5,643 ГГц; 3 при 5,663–8 ГГц | SMA | 140×38×18 | — |
| KADAMM ППФ-5670/5885-SMA | 5,67–5,885 | 10 | 2 | 1,5 | 50 при 0–5500 МГц; 40 при 6000–6050 МГц; 50 при 6050–10000 МГц | SMA | 70×22×10 | -40–+85 |
| KADAMM ППФ-5700/5850-SMA | 5,7–5,85 | 20 | 0,5 | 1,3 | 30 при 0–5500 МГц; 30 при 6000–10000 МГц | SMA, N | 72×50×28 | -40–+70 |
| KADAMM ППФ-5700/5900-45 | 5,7–5,9 | — | 1,8 | 1,5 | 45 при 5,5 ГГц; 45 при 6,1 ГГц | SMA | 39×15,5×8 | — |
| KADAMM ППФ-5800/7050 | 5,8–7,05 | 5 | 1,5 | — | 60 при 0–5400 МГц; 60 при 7500–14150 МГц | уточняйте у менеджера | 45×18,05×8,5 | — |
| KADAMM ППФ-58000/62000-35 | 58–62 | — | 1 | 1,5 | 35 при 55 ГГц; 35 при 65 ГГц | 1,85 мм | - | — |
| KADAMM ППФ-5830/6470-65 | 5,83–6,47 | — | 1 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-5841/6249-50 | 5,841–6,249 | — | 1 | 1,5 | 50 при 0–4,85 ГГц; 50 при 7,15–15 ГГц | SMA | 30×13×8 | — |
| KADAMM ППФ-585/615-60 | 0,585–0,615 | — | 0,5 | 2 | 60 при 0,45 ГГц; 60 при 0,75 ГГц | SMA | - | — |
| KADAMM ППФ-5900/6100 | 5,9–6,1 | 5 | 1,6 | — | 68 при 5000 МГц; 73 при 7000 МГц | уточняйте у менеджера | 28,91×18,75×6,35 | — |
| KADAMM ППФ-5900/7150-70 | 5,9–7,15 | — | 0,6 | 1,25 | 70 при 0–5,08 ГГц; 70 при 7,77–19 ГГц | SMA | 70×16×11 | — |
| KADAMM ППФ-600/800-SMA | 0,6–0,8 | 50 | 2 | 1,5 | 20 при F0±25 МГц | N, SMA | 73×73×50 | -40–+85 |
| KADAMM ППФ-600/900-SMA | 0,6–0,9 | 20 | 1,2 | 1,3 | 50 при fc±–30 МГц | N, SMA, BNC | 110×110×43 | -40–+85 |
| KADAMM ППФ-6000/10000-SMA | 6–10 | 10 | 1,5 | 1,8 | 50 при 0–5,0 ГГц; 50 при 11,0–16,0 ГГц | SMA | 58×17,6×10,6 | -40–+70 |
| KADAMM ППФ-6000/12000-20 | 6–12 | — | 1 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-6000/8192-20 | 6–8,192 | — | 3 | 1,8 | 20 при 5,7 ГГц; 20 при 8,5 ГГц | SMA | 79×17×8,5 | — |
| KADAMM ППФ-6000/9000-SMA | 6–9 | 10 | 1,5 | 1,5 | 50 при fc±1000 МГц | SMA | 49×22×10,5 | -40–+85 |
| KADAMM ППФ-606/678-40 | 0,606–0,678 | — | 1,5 | 1,5 | 40 при 0–0,5 ГГц; 30 при 0,825–3 ГГц | SMA | 40,4×12×10 | — |
| KADAMM ППФ-6230/6270-35 | 6,23–6,27 | — | 1,5 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-64/76-35 | 0,064–0,076 | — | 3 | 1,35 | 35 при 50 МГц; 35 при 90 МГц | SMA | 35×12×8 | — |
| KADAMM ППФ-650/2700-SMA | 0,65–2,7 | 50 | 0,5 | 1,2 | 85 при 2-й гармонике; 70 при 3-й гармонике | N, SMA | 79×79×44 | -40–+85 |
| KADAMM ППФ-650/750-SMA | 0,65–0,75 | 100 | 0,7 | 1,4 | 35 при fc±40 МГц | N, SMA | 139×73×50 | -40–+85 |
| KADAMM ППФ-6500/7500-SMA | 6,5–7,5 | 10 | 1,5 | 1,8 | 30 при 0–6000 МГц; 30 при 8000 МГц | SMA | 47×21×8 | -40–+85 |
| KADAMM ППФ-6500/9500-60 | 6,5–9,5 | — | 2 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-6700/7950 | 6,7–7,95 | 5 | 1,5 | — | 60 при 0–6300 МГц; 60 при 8350–15950 МГц | уточняйте у менеджера | 45×18,05×8,5 | — |
| KADAMM ППФ-6735/6935-SMA | 6,735–6,935 | 20 | 0,8 | 1,35 | 330 при 0–6535 МГц; 30 при 7135–9000 МГц | SMA | 46×30×20 | -30–+65 |
| KADAMM ППФ-6800/7800-40 | 6,8–7,8 | — | 2 | 1,5 | 40 при 6,2 ГГц; 40 при 8,4 ГГц | SMA | 48×17×8 | — |
| KADAMM ППФ-6800/9800-60 | 6,8–9,8 | — | 1 | 1,5 | 60 при 0–5,32 ГГц; 60 при 11,76–15 ГГц | SMA | 45×19×7 | — |
| KADAMM ППФ-686/692-7/16 | 0,686–0,692 | 50 | 1 | 1,3 | 50 при 0–670 МГц; 50 при 708–3000 МГц | 7/16, N, SMA | 93×93×47 | -20–+60 |
| KADAMM ППФ-6867,2/7500-30 | 6,8672–7,5 | — | 2 | 1,5 | 10 при 6,5925 ГГц; 30 при 5–6,3288 ГГц | штырь | 27,8×14,5×7 | — |
| KADAMM ППФ-7000/10100-SMA | 7–10,1 | 10 | 0,5 | — | 58 при 6000 МГц; 53 при 11100–17955 МГц | SMA (розетка) | 49,17×14,86×12,7 | — |
| KADAMM ППФ-7000/7400-40 | 7–7,4 | — | 1,2 | 1,5 | 40 при 0–6,76 ГГц; 40 при 7,64–10 ГГц | SMA | 60×32×11 | — |
| KADAMM ППФ-7000/8000 | 7–8 | 5 | 0,9 | — | 40 при 9500 МГц | уточняйте у менеджера | 30,48×15,24×6,35 | — |
| KADAMM ППФ-7000/9000-N | 7–9 | 50 | 3 | 1,25 | 6 при F0±10 МГц; 16 при F0±15 МГц | WR112, N (розетка) | 155×47,8×47,8 | -40–+85 |
| KADAMM ППФ-7000/9000-SMA-А | 7–9 | 5 | 1,2 | 1,4 | 60 при 0–7240 МГц; 40 при 8500–18000 МГц | SMA, лепестковые выводы | 40×15×10 | -40–+85 |
| KADAMM ППФ-7000/9000-SMA-Б | 7–9 | 10 | 1,5 | 1,8 | 30 при 0–6500 МГц; 30 при 9500 МГц | SMA | 56×20×8 | -40–+85 |
| KADAMM ППФ-703/894-SMA | 0,703–0,894 | 100 | 1,5 | 1,3 | 20 при fc±5 МГц; 55 при fc±43 МГц | N, SMA | 120×60×43 | -40–+85 |
| KADAMM ППФ-710/730-45 | 0,71–0,73 | — | 2,5 | 1,3 | 45 при 0,695 ГГц; 50 при 0,735 ГГц | SMA | - | — |
| KADAMM ППФ-710/730-65 | 0,71–0,73 | — | 2 | 1,4 | 65 при 0–650 МГц; 65 при 790–1500 МГц | SMA | 116×80×20 | — |
| KADAMM ППФ-713/748-7/16 | 0,713–0,748 | 100 | 1,5 | 1,5 | 50 при 650–702 МГц | 7/16, N, SMA | 106×73×48 | -40–+85 |
| KADAMM ППФ-7170/7270-SMA | 7,17–7,27 | 2 | 2,5 | 1,3 | 55 при 0–6500 МГц; 55 при 7900–9000 МГц | SMA | 30×20×20 | -40–+85 |
| KADAMM ППФ-7200/7800-3,5 | 7,2–7,8 | 10 | 1 | — | 75 при 0–6300 МГц; 80 при 8700–15000 МГц | 3,5 мм (розетка / вилка) | 88×20×13 | -30–+70 |
| KADAMM ППФ-7250/7750 | 7,25–7,75 | — | 2 | — | 60 при 3850–5350 МГц; 20 при 7900–8000 МГц; 30 при 8000–8100 МГц; 45 при 8100–8400 МГц | уточняйте у менеджера | 59×20×9 | — |
| KADAMM ППФ-7300/8300-40 | 7,3–8,3 | — | 2 | 1,5 | 40 при 6,7 ГГц; 40 при 9 ГГц | SMA | 49×16×8 | — |
| KADAMM ППФ-7400/12600-40 | 7,4–12,6 | — | 1,5 | 1,6 | 40 при 0–6 ГГц; 40 при 14–18 ГГц | SMA | 52×15×10 | — |
| KADAMM ППФ-7600/8800 | 7,6–8,8 | 5 | 1,5 | — | 60 при 0–7200 МГц; 60 при 9200–17650 МГц | уточняйте у менеджера | 45×18,05×8,5 | — |
| KADAMM ППФ-7650/8350-50 | 7,65–8,35 | — | 3 | 1,5 | 50 при 7,15 ГГц; 50 при 8,5 ГГц | SMA | 80×13×9 | — |
| KADAMM ППФ-7715/8695-80 | 7,715–8,695 | — | 3 | 1,5 | 80 при 7,5 ГГц; 80 при 8,91 ГГц | SMA | 50×25×12 | — |
| KADAMM ППФ-7812/8612-SMA | 7,812–8,612 | 5 | 2,5 | 1,43 | 40 при 0–7612 МГц; 40 при 8812–18000 МГц | SMA | 100×16×12 | -30–+70 |
| KADAMM ППФ-7900/8400-SMA | 7,9–8,4 | 1 | 0,5 | — | 50 при 7,25–7,75 ГГц | SMA (розетка) | 91×42×13,5 | — |
| KADAMM ППФ-7900/8400-SMA-2 | 7,9–8,4 | 1 | 2 | — | 30 при 6,5–7,75 ГГц | SMA (розетка) | 79,3×13,1×8,7 | — |
| KADAMM ППФ-7950/9550 | 7,95–9,55 | 5 | 2 | — | 75 при 7300 МГц; 75 при 10200 МГц | уточняйте у менеджера | 53×15,24×6,35 | — |
| KADAMM ППФ-800/1000-SMA | 0,8–1 | 100 | 1,4 | 1,25 | 90dBc при fc±50 МГц50dBc при fc±30 МГц25dBc при fc±10 МГц | N, SMA, 7/16 | 278×136×50 | -20–+55 |
| KADAMM ППФ-800/1200-45 | 0,8–1,2 | — | 1 | 1,8 | 45 при 0,55 ГГц; 45 при 1,45 ГГц | SMA | 62×48×13 | — |
| KADAMM ППФ-800/1600-40 | 0,8–1,6 | — | 5 | 2,2 | 40 при 0,75 ГГц; 40 при 1,65 ГГц | SMA | - | — |
| KADAMM ППФ-8000/10000-SMA | 8–10 | 10 | 0,7 | 1 | 70 при F0±300 МГц | SMA | 50×35×13,5 | -40–+85 |
| KADAMM ППФ-8000/11000-45 | 8–11 | — | 0,65 | 1,8 | 45 при 5 ГГц; 45 при 16–22 ГГц | SMA | 40,8×14×9 | — |
| KADAMM ППФ-8000/12000-30 | 8–12 | — | 1 | 1,8 | 45 при 7 ГГц; 30 при 13–20 ГГц | SMA | 81,2×17×15 | — |
| KADAMM ППФ-8000/12000-SMA-1 | 8–12 | 10 | 2 | 1,35 | 20 при 0–7,5 ГГц; 20 при 12,5–20 ГГц | SMA | 85×26×14 | -40–+85 |
| KADAMM ППФ-8000/12000-SMA-2 | 8–12 | 10 | 1,5 | 1,8 | 60 при 0–7,0 ГГц; 60 при 13,0–18,0 ГГц | SMA | 64,4×17×9 | -40–+70 |
| KADAMM ППФ-8000/12500-SMA | 8–12,5 | 10 | 2 | — | 45 при 7300 МГц; 45 при 13200 МГц | SMA (розетка) | 50×18×7,5 | — |
| KADAMM ППФ-8000/14000-60 | 8–14 | — | 1 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-8000/18000-2,92 | 8–18 | уточняйте у менеджера | 1,2 | 1,8 | 40 при 0–7 ГГц; 30 при 31–35 ГГц | 2,92 мм (розетка) | уточняйте у менеджера | -40–+60 |
| KADAMM ППФ-8000/18000-SMA | 8–18 | 10 | 2 | 2 | 50 при 0–7,0 ГГц; 50 при 19,5–23,0 ГГц | SMA | 80,4×15,5×12 | -40–+70 |
| KADAMM ППФ-8000/18000-SMA-2 | 8–18 | 10 | 1,7 | 1,8 | 60 при 0–7,17 ГГц; 20 при 7,17–7,5 ГГц; 30 при 18,8–28 ГГц | SMA (розетка) | 47×23×10 | -30–+70 |
| KADAMM ППФ-8075/8475-SMA | 8,075–8,475 | 5 | 2 | 1,4 | 60 при 0–7240 МГц; 40 при 8800–18000 МГц | SMA, лепестковые выводы | 58×15×10 | -40–+85 |
| KADAMM ППФ-8150/8250-40 | 8,15–8,25 | — | 3 | 1,5 | — | SMA | - | — |
| KADAMM ППФ-8150/9090-50 | 8,15–9,09 | — | 0,6 | 1,16 | 10,8–18 ГГц; 10–10,8 ГГц | SMA | 80×17×12 | — |
| KADAMM ППФ-818/1000-45 | 0,818–1 | — | 3 | 1,5 | 45 при 0,709 ГГц; 45 при 1,109 ГГц | SMA | 35×12×8 | — |
| KADAMM ППФ-818/918-45 | 0,818–0,918 | — | 3 | 1,5 | 45 при 0,668 ГГц; 45 при 1,068 ГГц | SMA | 35×12×8 | — |
| KADAMM ППФ-8192/16384-20 | 8,192–16,384 | — | 3 | 1,8 | 20 при 7,1 ГГц; 20 при 17,5 ГГц | SMA | 52×14,5×11,6 | — |
| KADAMM ППФ-8200/9300-SMA | 8,2–9,3 | 10 | 1,5 | 1,5 | 30 при 8000 МГц; 30 при 9500 МГц | SMA | 84×18×9 | -40–+85 |
| KADAMM ППФ-8250/9250-50 | 8,25–9,25 | — | 2,5 | 1,5 | 50 при 0–7,75 ГГц; 50 при 9,75–18 ГГц | SMA | 38×13×6 | — |
| KADAMM ППФ-8280/8500-SMA | 8,28–8,5 | 50 | 1 | 1,4 | 70 при 7700 МГц&8100 МГц; 70 при 8700 МГц&9100 МГц | SMA | 88×44×16,5 | -40–+70 |
| KADAMM ППФ-8280/8500-SMA-2 | 8,28–8,5 | 50 | 1 | — | 70 при 0–8100 МГц; 70 при 8700–9100 МГц | SMA (розетка) | 88×44×13 | — |
| KADAMM ППФ-8350/9750 | 8,35–9,75 | 5 | 1 | — | 87 при 7512,5 МГц; 90 при 10687,5 МГц | уточняйте у менеджера | 47,75×14,38×6,35 | — |
| KADAMM ППФ-84/111-SMD | 0,084–0,111 | — | 2 | 1,5 | 40 при f0±37,5 МГц; 60 при f0±57,5 МГц и f0±62,5 МГц (f0 = 97,5 МГц) | поверхностный монтаж | — | -30–+70 |
| KADAMM ППФ-8400/8500-90 | 8,4–8,5 | — | 1,9 | 1,25 | 90 при 0–8100 МГц; 90 при 8800–22000 МГц | SMA | 70×16×12 | — |
| KADAMM ППФ-8400/9600-30 | 8,4–9,6 | — | 2 | 1,5 | 30 при 0–8 ГГц; 30 при 10–18 ГГц | SMA | 64×13×9 | — |
| KADAMM ППФ-8430/8650-SMA | 8,43–8,65 | 10 | 1,3 | — | 70 при 7700 МГц; 70 при 8300 МГц; 70 при 8800 МГц; 70 при 9100 МГц | SMA (розетка) | 135×45×13 | -20–+70 |
| KADAMM ППФ-8450/9650 | 8,45–9,65 | 5 | 1,5 | — | 60 при 0–8050 МГц; 60 при 10050–19350 МГц | уточняйте у менеджера | 45×15×6,5 | — |
| KADAMM ППФ-8500/13500-SMA | 8,5–13,5 | 10 | 1,5 | 1,8 | 45 при 0–5,5 ГГц; 45 при 16,5–19,0 ГГц | SMA | 42,6×13×10 | -40–+70 |
| KADAMM ППФ-8500/16500-50 | 8,5–16,5 | — | 1,5 | 1,8 | 50 при 0–7,2 ГГц; 50 при 17,8–19 ГГц | 2,92 мм | 67×22×9 | — |
| KADAMM ППФ-8500/9500-40 | 8,5–9,5 | — | 2 | 1,5 | 40 при 7,6 ГГц; 40 при 10,3 ГГц | SMA | 50×15×8 | — |
| KADAMM ППФ-8500/9500-SMA | 8,5–9,5 | 5 | 0,5 | 1,3 | 35 при 0–7,5 ГГц; 35 при 10,5–18,0 ГГц.; 30 при 7,5–8,0 ГГц; 30 при 10,0–10,5 ГГц. | SMA | 60×16×12 | -30–+70 |
| KADAMM ППФ-859/959-45 | 0,859–0,959 | — | 3 | 1,5 | 45 при 0,709 ГГц; 45 при 1,109 ГГц | SMA | 35×12×8 | — |
| KADAMM ППФ-860/880-60 | 0,86–0,88 | — | 1,5 | 1,5 | 60 при 0–0,8375 ГГц; 60 при 0,9025–2 ГГц | SMA | 97×67×40 | — |
| KADAMM ППФ-863/928-SMA-1 | 0,863–0,928 | 30 | 1 | 1,22 | 55 при fc±–30 МГц | N, SMA | 54×54×45 | -30–+70 |
| KADAMM ППФ-863/928-SMA-2 | 0,863–0,928 | 30 | 1 | 1,22 | 55 при fc±–30 МГц | N, SMA | 64×64×43 | -30–+70 |
| KADAMM ППФ-87,5/108-SMA | 0,0875–0,108 | 2 (опционально до 20) | 2 | — | 60 при 0–53 МГц и 143–500 МГц | SMA (розетка) | 50×20×15 | -40–+70 |
| KADAMM ППФ-870/880-SMA-1 | 0,87–0,88 | 100 | 2 | 1,3 | 100 при 885–960 МГц | N, SMA | 246×96×47 | -20–+60 |
| KADAMM ППФ-870/880-SMA-2 | 0,87–0,88 | 100 | 2 | 1,3 | 80 при 885–960 МГц | N, SMA | 173×84×47 | -20–+60 |
| KADAMM ППФ-8700/12800-35 | 8,7–12,8 | — | 0,5 | 1,5 | 25 при 8 ГГц; 35 при 14 ГГц | SMA | 54,85×15,6×11 | — |
| KADAMM ППФ-885/889-SMA | 0,885–0,889 | 100 | 3 | 1,5 | 70 при 925–960 МГц; 40 при 0–880 МГц | N, SMA | 100×69×43 | -40–+85 |
| KADAMM ППФ-890/910-60 | 0,89–0,91 | — | 1,5 | 1,5 | 60 при 0–0,8675 ГГц; 60 при 0,9325–2 ГГц | SMA | 97×67×40 | — |
| KADAMM ППФ-8900/9200 | 8,9–9,2 | 1 (импульсная 2) | 2 | — | 70 при 8400 МГц; 50 при 9400 МГц | штыревые выводы 2×Ø0,37 мм | 44,24×13,97×7,75 | — |
| KADAMM ППФ-8900/9500 | 8,9–9,5 | 1 (опционально до 5) | 1,7 | — | 25 при 8700 МГц; 25 при 9700 МГц; 60 при 8200 МГц; 60 при 10200 МГц | штыревые выводы 2×Ø0,37 мм | 44,24×13,97×7,75 | — |
| KADAMM ППФ-900/1100-SMA | 0,9–1,1 | 100 | 2 | 1,5 | 30 при 800 МГц; 30 при 1200 МГц | N, SMA | 123×65×47 | -40–+70 |
| KADAMM ППФ-9000/10000-40 | 9–10 | — | 2 | 1,5 | — | SMA | 51×14×8 | — |
| KADAMM ППФ-9000/11700-30 | 9–11,7 | — | 1 | 1,25 | 12,3–12,6 ГГц; 12,6–25 ГГц | SMA | 70×16×12 | — |
| KADAMM ППФ-9000/14000-40 | 9–14 | — | 1,5 | 1,8 | 40 при 0–8 ГГц; 40 при 15–23 ГГц | SMA | 60×14,5×9,5 | — |
| KADAMM ППФ-9000/15000-SMA-1 | 9–15 | 2 | 2 | 1,8 | 40 при 0–8,3 ГГц; 40 при 15,7–18,0 ГГц; 25 при 8,3–8,5 ГГц; 25 при 15,5–15,7 ГГц | SMA | 74×19×8 | -30–+70 |
| KADAMM ППФ-9000/15000-SMA-2 | 9–15 | 10 | 1,5 | 1,8 | 60 при 0–7,5 ГГц; 60 при 17,0–20,5 ГГц | SMA | 57,8×17×10 | -40–+70 |
| KADAMM ППФ-9000/9600-SMA | 9–9,6 | 20 | 0,5 | — | 30 при 0–6500 МГц; 40 при 6500–7100 МГц; 40 при 7100–8500 МГц; 40 при 10000–11000 МГц; 30 при 12000–18000 МГц; 60 при 18000–19200 МГц | SMA (розетка) | 57,2×11×16 | — |
| KADAMM ППФ-902,2/927,5-SMA | 0,9022–0,9275 | 50 | 3,5 | 1,3 | 50 при 0–900 МГц; 50 при 930–3000 МГц | N, SMA | 187×82×47 | -20–+65 |
| KADAMM ППФ-9075/9925 | 9,075–9,925 | 5 | 1,2 | — | 40 при 8756 МГц; 43 при 10243 МГц | уточняйте у менеджера | 40,13×13,97×6,35 | — |
| KADAMM ППФ-9100/9300 | 9,1–9,3 | 10 | 1 | — | 90 при 8600 МГц; 35 при 9000 МГц; 70 при 9400 МГц; 90 при 9800 МГц | штыревые выводы Ø0,5×2,0 мм (съёмные SMA, розетка) | 93×41×11 | -40–+85 |
| KADAMM ППФ-920/940-60 | 0,92–0,94 | — | 1,5 | 1,5 | 60 при 0–0,8975 ГГц; 60 при 0,9625–2 ГГц | SMA | 97×67×40 | — |
| KADAMM ППФ-9250/10750-60 | 9,25–10,75 | — | 1,2 | 1,7 | 60 при 8,9 ГГц; 60 при 11,1 ГГц | SMA | 102×14×11 | — |
| KADAMM ППФ-9250/9450-SMA | 9,25–9,45 | 10 | 1,3 | — | 70 при 8600 МГц; 70 при 9000 МГц; 70 при 9550 МГц; 70 при 9800 МГц | SMA (розетка) | 105×42×13 | -20–+70 |
| KADAMM ППФ-9250/9750 | 9,25–9,75 | — | 2 | — | 29 при 9,1 ГГц; 34 при 9,9 ГГц | уточняйте у менеджера | 49,53×13,97×6,35 | — |
| KADAMM ППФ-930/952-SMA | 0,93–0,952 | 100 | 2 | 1,3 | 50 при fc±8 МГц | N, SMA | 120×82×43 | -40–+85 |
| KADAMM ППФ-9300/10600 | 9,3–10,6 | 5 | 1,5 | — | 60 при 0–8850 МГц; 60 при 11050–21250 МГц | уточняйте у менеджера | 45×15×6,5 | — |
| KADAMM ППФ-9396,25/9403,75-65 | 9,39625–9,40375 | — | 3,5 | — | — | SMA (розетка) | — | — |
| KADAMM ППФ-94/95-SMA | 0,094–0,095 | 10 | 1,2 | 1,3 | 40 при 0–88 МГц; 40 при 105–500 МГц | N, SMA | 269×288×120 | -25–+60 |
| KADAMM ППФ-940/960-SMA | 0,94–0,96 | 10 | 1,5 | 1,3 | 30 при 1850–2100 МГц | N, SMA | 55×51×26 | -40–+85 |
| KADAMM ППФ-9400/10600-30 | 9,4–10,6 | — | 1,5 | 1,5 | 30 при 9 ГГц; 30 при 11 ГГц | SMA | 89,3×19×18 | — |
| KADAMM ППФ-9400/10800 | 9,4–10,8 | 5 | 1 | — | 87 при 8562,5 МГц; 90 при 11737,5 МГц | уточняйте у менеджера | 49,15×13,97×6,35 | — |
| KADAMM ППФ-9400/9600 | 9,4–9,6 | 10 | 1 | — | 70 при 5200–5400 МГц; 70 при 16600–16800 МГц | уточняйте у менеджера | 52×15×12 | — |
| KADAMM ППФ-9450/11050 | 9,45–11,05 | 5 | 2 | — | 75 при 8800 МГц; 75 при 11700 МГц | уточняйте у менеджера | 48×15×6 | — |
| KADAMM ППФ-9500/10500 | 9,5–10,5 | 5 | 2 | — | 75 при 8500 МГц; 75 при 11500 МГц | уточняйте у менеджера | 37×15×6,5 | — |
| KADAMM ППФ-9500/13000-SMA | 9,5–13 | 10 | 2 | 1,8 | 30 при 9000 МГц; 30 при 13500 МГц | SMA | 78×17×9 | -40–+85 |
| KADAMM ППФ-952,5/967,5-SMA | 0,9525–0,9675 | 50 | 1,5 | 1,3 | 60 при 0–935 МГц; 60 при 985–3000 МГц | N, SMA | 100×68×43 | -40–+85 |
| KADAMM ППФ-955/2155-60 | 0,955–2,155 | — | 1,5 | 1,8 | 60 при 0–450 МГц; 60 при 2750–5000 МГц | SMA | 40×18×13 | — |
| KADAMM ППФ-960/1240-30 | 0,96–1,24 | — | 1,5 | 1,5 | 30 при 860 МГц; 30 при 1350 МГц | SMA | 35×12×8 | — |
| KADAMM ППФ-9663/10083-SMA | 9,663–10,083 | 5 | 2 | 1,5 | 60 при 4500–8673 МГц; 60 при 11073–18000 МГц | SMA | 40×12×12 | -40–+85 |
| KADAMM ППФ-980/1260-SMA | 0,98–1,26 | 20 | 0,8 | 1,3 | 20 при 0–950 МГц; 20 при 1290–3000 МГц | N, SMA | 120×73×36 | -40–+85 |
| KADAMM ППФ-9800/12800-60 | 9,8–12,8 | — | 1 | 1,22 | 60 при 0–7,54 ГГц; 60 при 15,26–22 ГГц | SMA | 70×17×12 | — |
| KADAMM ППФ-9900/10800-SMA | 9,9–10,8 | 2 | 1 | — | 50 при 8,35 ГГц; 50 при 12,35 ГГц | SMA (розетка) | 52,6×12,7×11,9 | — |
| KADAMM ППФ-9975/10025-60 | 9,975–10,025 | — | 1 | — | — | SMA (розетка) | — | — |
Как выбрать исполнение
1Полоса. По столбцу «Полоса пропускания, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 9,4 ГГц перекрывают 46 исполнений, в том числе KADAMM ППФ-1000/15000-SMA и KADAMM ППФ-2000/18000-50.
2Мощность. Сравните мощность передатчика с допустимой для исполнения и оставьте запас.
3Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ППФ-1200/1400-50, KADAMM ППФ-1800/2200-SMA и ещё 2 исполнения. У широкополосных исполнений, где верхняя частота втрое выше нижней и больше, средние потери — 1,28 дБ, у остальных — 1,61 дБ.
4Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 3,8×3,8×1,5 до 269×288×120 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.
5Условия работы. Рабочие температуры в серии — от −55 до +105 °C; у 251 исполнения температура в таблице не указана, её уточняют при заказе.
6Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Исполнения серии KADAMM ППФ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ППФ-11500/12500: что происходит с сигналом 5 Вт на входе.
1Потери 1,3 дБ: на выходе 5 Вт × 10^(−1,3/10) = 3,71 Вт; разница 1,29 Вт рассеивается в изделии или отражается.
2Подавление 45 дБ: помеха вне полосы на выходе слабее, чем на входе, в 31 600 раз.
3Два исполнения с КСВН 2,2 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,2 − 1) / (2,2 + 1) = 0,75; суммарный КСВН (1 + 0,75) / (1 − 0,75) = 7, отражается 56,3 % мощности.
4С исполнениями, у которых КСВН 1,16, та же пара даёт не больше 1,35 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Защита приёмников от помех
Подавление гармоник передатчика
Выделение каналов
Сколько исполнений ППФ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
РадиолокацияВ полосах от S до Ku работают 237 исполнений ППФ, например KADAMM ППФ-1000/15000-SMA. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВ полосах от L до Ka работают 350 исполнений ППФ, например KADAMM ППФ-1000/1300-SMA. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C, Ku и Ka работают 185 исполнений ППФ, например KADAMM ППФ-1000/15000-SMA. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд ППФ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Изделия KADAMM ППФ включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Штыревые выводы проходят в отверстия платы и запаиваются с обратной стороны.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
✓Посадочное место берут по габаритам выбранного исполнения: в серии ППФ они меняются от 3,8×3,8×1,5 до 269×288×120 мм.
Документация и поставка
В поставку каждого исполнения KADAMM ППФ входят:
✓Фильтр
✓Паспорт изделия
Техническое описание серии ППФ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ППФ или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Допустимая мощность — наибольшая мощность непрерывного сигнала, которую изделие выдерживает длительно.
- Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ППФ | Полосовые фильтры СВЧ (полосно-пропускающие) | 30 МГц – 62 ГГц | 442 | SMA, N, 2,92 мм, BNC |
| KADAMM ППФ-К | Фильтры коаксиальные полосно-пропускающие | 1,02 – 15 ГГц | 8 | — |
| KADAMM ППФ-МП | Фильтры микрополосковые тонкоплёночные | до 13,1 ГГц | 6 | — |
| KADAMM ППФ-Д | Фильтры диэлектрические | 1,8 – 4,5 ГГц | 2 | — |
| KADAMM ФНЧ | Фильтры нижних частот (ФНЧ) СВЧ | до 28 ГГц | 78 | SMA, 2,92 мм, N, Ø0,8 мм штырь |
Когда брать соседнюю серию: нужны частоты ниже, чем у ППФ — KADAMM ППФ-МП; нужно подключение через коаксиальные соединители — KADAMM ФНЧ.
Когда выбирают Полосовые фильтры СВЧ (полосно-пропускающие) KADAMM ППФ: Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Полосовые фильтры СВЧ →
Подбор исполнения KADAMM ППФ под ваш тракт
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
