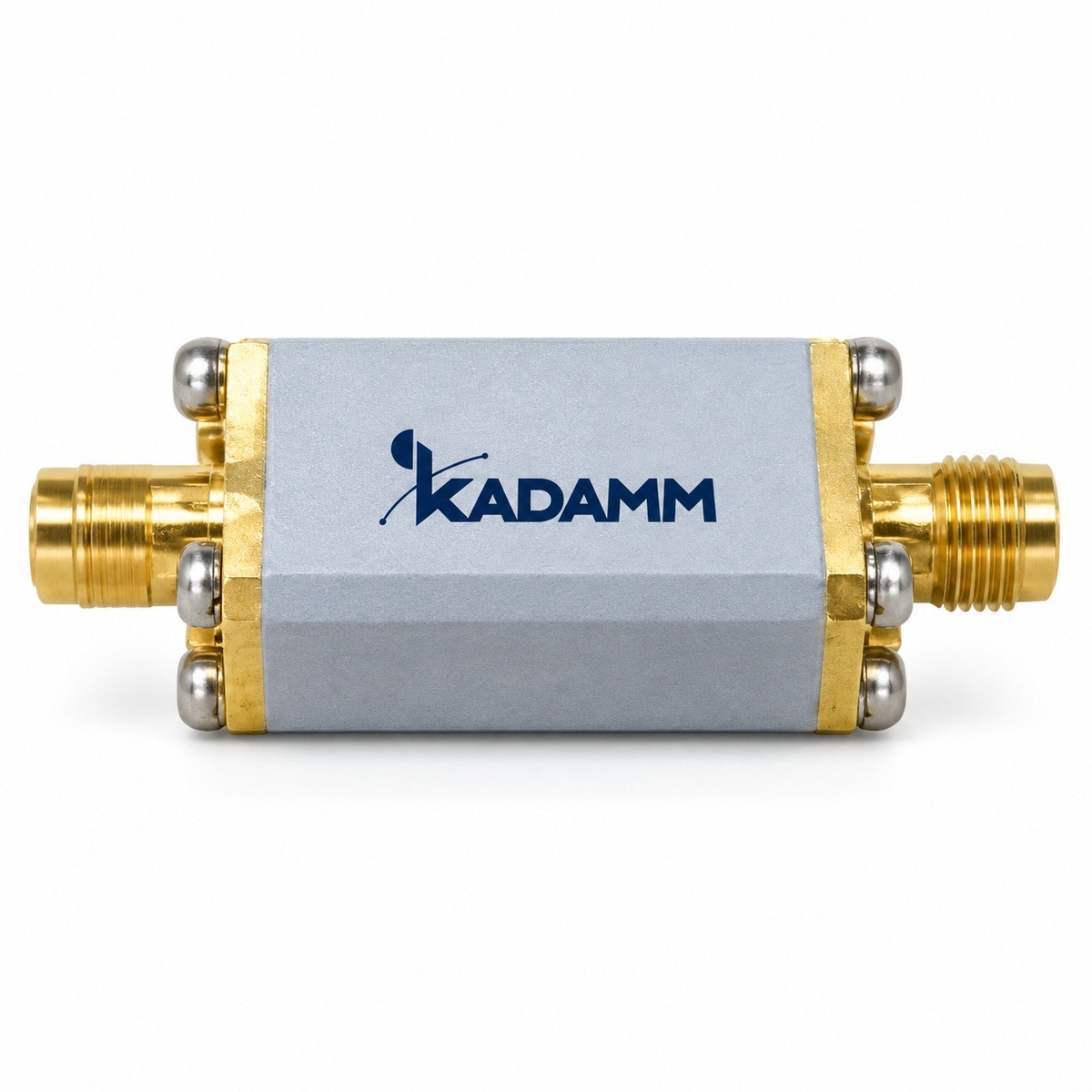

Фильтры коаксиальные полосно-пропускающие KADAMM ППФ-К

Фильтры СВЧ KADAMM (КАДАММ) серии ППФ-К: пропускают нужную полосу частот и подавляют сигналы вне её.

1,02 – 15 ГГцисполнений 8вносимые потери от 0,3 дБКСВН от 1,2

▤

Подберём Фильтры коаксиальные полосно-пропускающие ППФ-К под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

1,02 – 15 ГГц

охват частот серии

исполнений

от 0,3 дБ

вносимые потери

от 1,2

КСВН

О серии

KADAMM ППФ-К — фильтры СВЧ производства KADAMM (КАДАММ).

В серии 8 исполнений, общий охват частот — 1,02 – 15 ГГц.

Исполнения ППФ-К различаются по параметрам: полоса пропускания, потери, КСВН, подавление, материал, полоса задерживания.

Артикул исполнения читается по таблице: после обозначения серии ППФ-К идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ППФ-1020/1040 работает в полосе 1,02–1,04 ГГц.

Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.

Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.

Разброс по исполнениям ППФ-К: вносимое ослабление — 0,3–3 дБ; КСВН — 1,2–1,5 (при КСВН 1,5 отражается около 4 % мощности); подавление вне полосы — 25–60 дБ. Значения для конкретного артикула — в таблице исполнений.

ФНЧ после усилителя: частота среза выше рабочей частоты и ниже второй гармоники.

Принцип работы

Фильтр KADAMM ППФ-К собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.

Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.

Конструкция и материалы

Резонаторы фильтра KADAMM ППФ-К размещены в закрытом металлическом корпусе, который экранирует их от внешних полей. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

1,02 ГГц – 15 ГГц
8 исполнений, 8 рабочих полос. Самая широкая полоса — 2–4 ГГц у KADAMM ППФ-2000/4000.

✓

Потери от 0,3 дБ
Меньше всего потерь — у KADAMM ППФ-2000/4000.

✓

Подавление до 60 дБ
Самое глубокое подавление вне полосы — у KADAMM ППФ-9400/12800.

✓

КСВН от 1,2
Лучшее согласование в серии — у KADAMM ППФ-1400/1500.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ППФ-К: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Полоса пропускания	1,02–15 ГГц
Потери, дБ	от 0,3 до 3
КСВН	от 1,2 до 1,5
Подавление, дБ	от 25 до 60
Материал	алюминий; медь
Полоса задерживания, ГГц	от 0 до 14

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ППФ-К — 7,145–7,25 ГГц, самая широкая — 2–4 ГГц.

Вносимые потериПри 0,3 дБ до выхода доходит 93,3 % мощности, при 3 дБ — 50,1 %. Остальное уходит в тепло внутри изделия и в отражение.

КСВНПри КСВН 1,2 отражается 0,83 % падающей мощности, при КСВН 1,5 — 4 %.

ПодавлениеУ половины исполнений подавление вне полосы не меньше 40 дБ — помеха ослабляется в 10 000 раз по мощности. Частоты, на которых оно нормировано, указаны в той же ячейке таблицы.

Таблица исполнений

Все 8 исполнений серии ППФ-К с артикулами для заявки.

В таблице указаны пределы: потери, КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Полоса пропускания, ГГц	Потери, дБ	КСВН	Подавление, дБ	Материал	Полоса задерживания, ГГц
KADAMM ППФ-1020/1040	1,02-1,04	0,8	1,25	≥40	алюминий	≥1,30
KADAMM ППФ-10500/15000	10,5-15	2	1,35	≥55 ≥55	алюминий	≤0-9 ≥16-30
KADAMM ППФ-1400/1500	1,4-1,5	1,3	1,2	≥40 ≥40	алюминий	≤1,35 1,55-4,5
KADAMM ППФ-2000/4000	2-4	0,3	1,25	≥30	медь	≥4,2
KADAMM ППФ-2500/2700	2,5-2,7	3	1,5	≥30 ≥50	алюминий	≤2,45 ≥3,4
KADAMM ППФ-7145/7250	7,145-7,25	0,4	1,4	≥25 ≥25	алюминий	≤7,1 ≥7,3
KADAMM ППФ-8870/9870	8,87-9,87	1,4	1,5	≥45	медь	менее 8,5 более 10,2
KADAMM ППФ-9400/12800	9,4-12,8	0,8	1,35	≥60	алюминий	6,4-14

Как выбрать исполнение

1Полоса. По столбцу «Полоса пропускания, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 9,4 ГГц перекрывают 2 исполнения, в том числе KADAMM ППФ-8870/9870 и KADAMM ППФ-9400/12800.

2Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ППФ-2000/4000.

3Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Полосы исполнений серии KADAMM ППФ-К по таблице; справа — сколько исполнений с такой полосой.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ППФ-2500/2700: что происходит с сигналом 10 Вт на входе.

1Потери 3 дБ: на выходе 10 Вт × 10^(−3/10) = 5,01 Вт; разница 4,99 Вт рассеивается в изделии или отражается.

2КСВН 1,5: коэффициент отражения (1,5 − 1) / (1,5 + 1) = 0,2, назад уходит 4 % — 0,4 Вт.

3Подавление 30 дБ: помеха вне полосы на выходе слабее, чем на входе, в 1 000 раз.

4Два исполнения с КСВН 1,5 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,5 − 1) / (1,5 + 1) = 0,4; суммарный КСВН (1 + 0,4) / (1 − 0,4) = 2,33, отражается 16 % мощности.

5С исполнениями, у которых КСВН 1,2, та же пара даёт не больше 1,44 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.

Защита приёмников от помех

Подавление гармоник передатчика

Выделение каналов

Сколько исполнений ППФ-К работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):

1–4 ГГц (L, S)4 исполнения

4–12 ГГц (C, X)4 исполнения

12–27 ГГц (Ku, K)2 исполнения

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 6 исполнений ППФ-К, например KADAMM ППФ-10500/15000. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВсе 8 исполнений ППФ-К работают в полосах от L до Ku. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C и Ku работают 3 исполнения ППФ-К, например KADAMM ППФ-10500/15000. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ППФ-К пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ППФ-К включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

Документация и поставка

В поставку каждого исполнения KADAMM ППФ-К входят:

✓Фильтр

✓Паспорт изделия

Техническое описание серии ППФ-К — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ППФ-К или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ППФ-К	Фильтры коаксиальные полосно-пропускающие	1,02 – 15 ГГц	8	—
KADAMM ФВЧ-К	Фильтры коаксиальные верхних частот	3 – 18 ГГц	4	N, SMA
KADAMM ФНЧ-К	Фильтры коаксиальные нижних частот	до 18 ГГц	10	SMA, N
KADAMM ППФ	Полосовые фильтры СВЧ (полосно-пропускающие)	30 МГц – 62 ГГц	442	SMA, N, 2,92 мм, BNC
KADAMM ППФ-МП	Фильтры микрополосковые тонкоплёночные	до 13,1 ГГц	6	—

Когда брать соседнюю серию: нужны частоты выше, чем у ППФ-К — KADAMM ФВЧ-К; нужны частоты ниже, чем у ППФ-К — KADAMM ППФ-МП.

Когда выбирают Фильтры коаксиальные полосно-пропускающие KADAMM ППФ-К: Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.

Вопросы и ответы

Как выбрать частоту среза ФНЧ после усилителя?+

Выше рабочей частоты, но ниже второй гармоники: рабочий сигнал проходит, гармоники подавляются.

Какой диапазон частот у изделий KADAMM ППФ-К?+

Серия ППФ-К в целом перекрывает 1,02 – 15 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какое исполнение ППФ-К вносит меньше всего потерь?+

Меньше всего потерь — 0,3 дБ — у KADAMM ППФ-2000/4000.

У какого исполнения ППФ-К самый низкий КСВН?+

Самый низкий КСВН — 1,2 — у KADAMM ППФ-1400/1500.

Чем серия KADAMM ППФ-К отличается от KADAMM ФВЧ-К?+

KADAMM ФВЧ-К — «Фильтры коаксиальные верхних частот», охват 3 – 18 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ППФ-К в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 1,5 это 4 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ППФ-К?+

Назовите полный артикул из таблицы, например «KADAMM ППФ-1020/1040», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ППФ-К?+

В блоке документов — техническое описание серии ППФ-К и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Полосовые фильтры СВЧ →
