KADAMM · Фильтры СВЧ

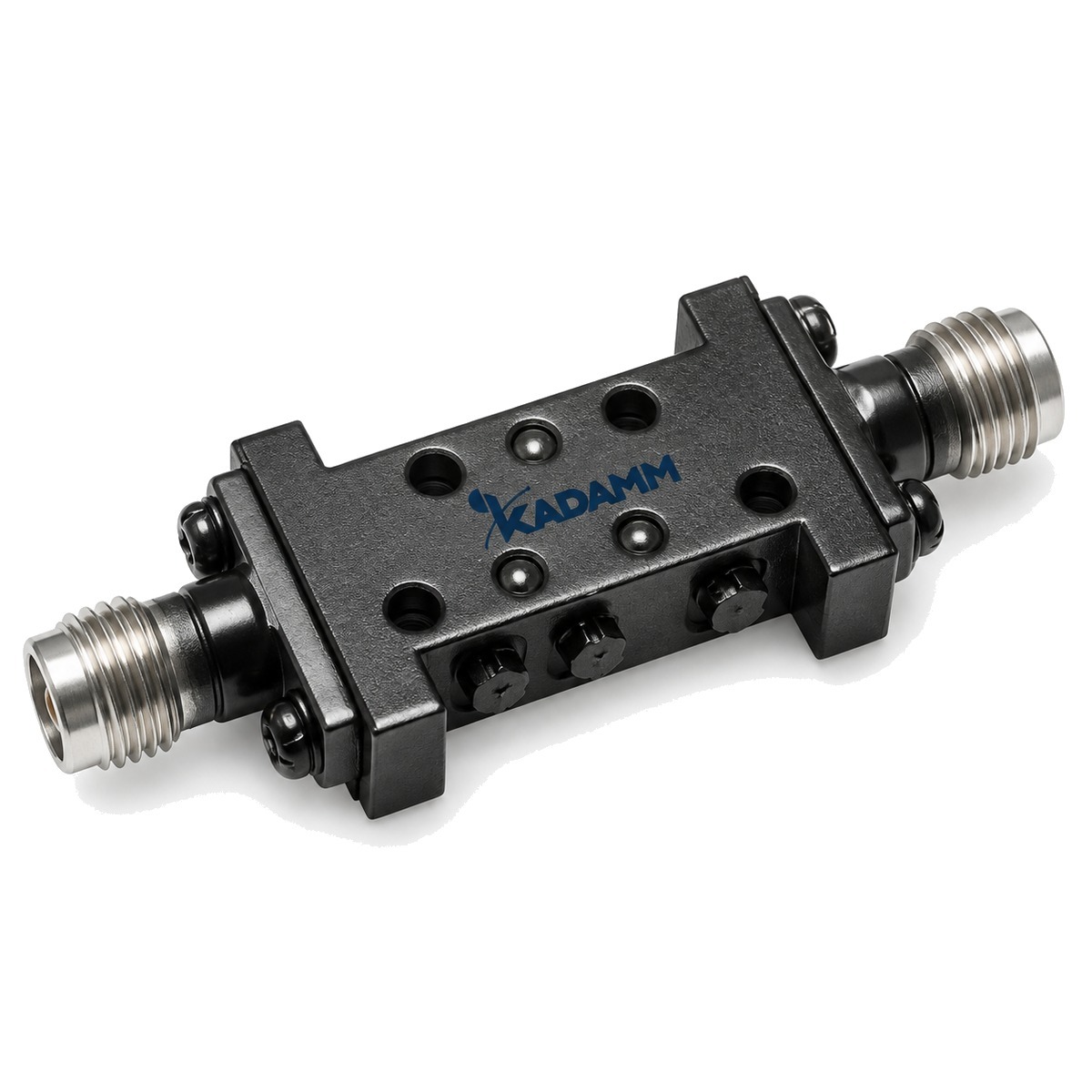

Фильтры верхних частот (ФВЧ) СВЧ KADAMM ФВЧ

Фильтры СВЧ KADAMM (КАДАММ) серии ФВЧ: пропускают нужную полосу частот и подавляют сигналы вне её.

118 МГц – 60 ГГцисполнений 69вносимые потери от 0,9 дБКСВН от 1,3

▤

Подберём Фильтры верхних частот (ФВЧ) СВЧ ФВЧ под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

118 МГц – 60 ГГц

охват частот серии

исполнений

от 0,9 дБ

вносимые потери

от 1,3

КСВН

О серии

KADAMM ФВЧ — фильтры СВЧ производства KADAMM (КАДАММ).

В серии 69 исполнений, общий охват частот — 118 МГц – 60 ГГц. Подключение — SMA, 2,92 мм, N, BNC.

Внутри серии ФВЧ меняются полоса пропускания, потери, КСВН, подавление, соединители, габариты — по ним и выбирают исполнение.

Артикул исполнения читается по таблице: после обозначения серии ФВЧ идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ФВЧ-1000/18000 работает в полосе 1–18 ГГц.

Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.

Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.

Разброс по исполнениям ФВЧ: вносимое ослабление — 0,9–5 дБ; КСВН — 1,3–2,3 (при КСВН 2,3 отражается около 16 % мощности); подавление вне полосы — 15–85 дБ. Значения для конкретного артикула — в таблице исполнений.

SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.

ФНЧ после усилителя: частота среза выше рабочей частоты и ниже второй гармоники.

Принцип работы

Фильтр KADAMM ФВЧ собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.

Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.

Конструкция и материалы

Резонаторы фильтра KADAMM ФВЧ размещены в закрытом металлическом корпусе, который экранирует их от внешних полей. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.

Ключевые особенности

✓

118 МГц – 60 ГГц
69 исполнений, 62 рабочие полосы. Самая широкая полоса — 1–18 ГГц у KADAMM ФВЧ-1000/18000.

✓

Потери от 0,9 дБ
Меньше всего потерь — у KADAMM ФВЧ-118/160-SMA и KADAMM ФВЧ-5480/18000-50.

✓

Подавление до 85 дБ
Самое глубокое подавление вне полосы — у KADAMM ФВЧ-8400/17000.

✓

КСВН от 1,3
Лучшее согласование в серии — у KADAMM ФВЧ-11700/15000 и KADAMM ФВЧ-118/160-SMA.

✓

Корпус от 23,35×16×6 мм
Самое компактное исполнение — KADAMM ФВЧ-33000/60000-40.

Технические характеристики серии

Сводка по всем исполнениям KADAMM ФВЧ: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.

Параметр	Значения в серии
Полоса пропускания	118 МГц – 60 ГГц
Потери, дБ	от 0,9 до 5
КСВН	от 1,3 до 15
Подавление, дБ	от 15 до 85
Соединитель	11 вариантов — по таблице исполнений
Габариты, мм	от 23,35×16×6 до 71×91×22
Средняя мощность, Вт	30 — KADAMM ФВЧ-1000/4000-SMA, KADAMM ФВЧ-10000/18000-SMA, KADAMM ФВЧ-2000/12000-SMA, KADAMM ФВЧ-2000/13000-SMA, KADAMM ФВЧ-2000/6000-SMA, KADAMM ФВЧ-3000/12000-SMA, KADAMM ФВЧ-5500/16000-SMA, KADAMM ФВЧ-7000/18000-SMA, KADAMM ФВЧ-8000/18000-SMA; 50 — KADAMM ФВЧ-118/138-N, KADAMM ФВЧ-800/4000-SMA; 5 — KADAMM ФВЧ-118/160-SMA, KADAMM ФВЧ-3800/18000-SMA; 10 — KADAMM ФВЧ-1500/10000-SMA, KADAMM ФВЧ-170/500-SMA, KADAMM ФВЧ-2000/18000-SMA, KADAMM ФВЧ-2390/12750-SMA, KADAMM ФВЧ-3000/18000-SMA; 1 — KADAMM ФВЧ-2400/3000-SMA; 2 — KADAMM ФВЧ-2500/13000-SMA
Рабочая температура, °C	-40–+85 — KADAMM ФВЧ-1000/4000-SMA, KADAMM ФВЧ-10000/18000-SMA, KADAMM ФВЧ-118/138-N, KADAMM ФВЧ-118/160-SMA, KADAMM ФВЧ-1500/10000-SMA, KADAMM ФВЧ-170/500-SMA, KADAMM ФВЧ-2000/12000-SMA, KADAMM ФВЧ-2000/13000-SMA, KADAMM ФВЧ-2000/6000-SMA, KADAMM ФВЧ-2390/12750-SMA, KADAMM ФВЧ-3000/12000-SMA, KADAMM ФВЧ-3000/18000-SMA, KADAMM ФВЧ-3800/18000-SMA, KADAMM ФВЧ-5500/16000-SMA, KADAMM ФВЧ-7000/18000-SMA, KADAMM ФВЧ-8000/18000-SMA; -40–+70 — KADAMM ФВЧ-2000/18000-SMA; -30–+70 — KADAMM ФВЧ-800/4000-SMA

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Как читать характеристики

ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям. Самая узкая полоса в серии ФВЧ — 118–138 МГц, самая широкая — 1–18 ГГц.

Вносимые потериПри 0,9 дБ до выхода доходит 81,3 % мощности, при 5 дБ — 31,6 %. Остальное уходит в тепло внутри изделия и в отражение.

КСВНПри КСВН 1,3 отражается 1,7 % падающей мощности, при КСВН 2,3 — 15,5 %.

ПодавлениеУ половины исполнений подавление вне полосы не меньше 50 дБ — помеха ослабляется в 100 000 раз по мощности. Частоты, на которых оно нормировано, указаны в той же ячейке таблицы.

Таблица исполнений

Все 69 исполнений серии ФВЧ с артикулами для заявки.

В таблице указаны пределы: потери, КСВН — не больше указанного.

Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.

Исполнения серии

Артикул	Полоса пропускания, ГГц	Потери, дБ	КСВН	Подавление, дБ	Соединитель	Габариты, мм
KADAMM ФВЧ-1000/18000	1–18	2	2	60 при 0–0,8 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-1000/4000-SMA	1–4	1,2	1,8	50 при 0–800 МГц	SMA	70,5×43×12
KADAMM ФВЧ-10000/18000-50	10–18	1,5	2	50 при 1,3 ГГц	SMA	-
KADAMM ФВЧ-10000/18000-SMA	10–18	1,2	2	50 при 0–8,5 ГГц	SMA	28×25×12
KADAMM ФВЧ-1100/9000	1,1–9	2	2	уточняйте у менеджера	уточняйте у менеджера	—
KADAMM ФВЧ-11000/24000	11–24	2,5	1,8	60 при 0–6,0 ГГц; 40 при 6,0–9,0 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-11000/42000-60	11–42	3,5	2,2	60 при 0–10 ГГц	2,92 мм	122×15×15
KADAMM ФВЧ-11700/15000	11,7–15	1	1,3	15 при 0–9,8 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-118/138-N	0,118–0,138	1	уточняйте у менеджера (возвратные потери ≥15 дБ)	40 при 87,5–108 МГц	N (вилка / розетка)	60×40×30
KADAMM ФВЧ-118/160-SMA	0,118–0,16	0,9	1,3	25 при 88–108 МГц	BNC, SMA, N	39×34×20
KADAMM ФВЧ-1200/13000	1,2–13	2	2	40 при 0,96–1,01 ГГц; 50 при 0–0,96 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-12000/18000	12–18	2	1,8	45 при 0–1,8 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-12500/18000	12,5–18	1,5	1,6	40 при 0–2,0 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-1300/7000-40	1,3–7	2	2	40 при 0,915 ГГц	SMA	-
KADAMM ФВЧ-1500/10000-SMA	1,5–10	1,5	2	60 при 0–1050 МГц	SMA	55×48×12
KADAMM ФВЧ-1500/14000	1,5–14	1,5	1,5	50 при 0–1,17 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-1500/9000-60	1,5–9	3	2	60 при 1 ГГц	SMA	-
KADAMM ФВЧ-1600/12750	1,6–12,75	1,5	1,8	40 при 0–1,1 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-170/500-SMA	0,17–0,5	1	1,5	20 при 0–150 МГц	BNC, N, SMA	35×25×20
KADAMM ФВЧ-18000/40000-35	18–40	2	2,3	35 при 17,5 ГГц	2,92 мм	-
KADAMM ФВЧ-2000/12000-SMA	2–12	1	1,8	50 при 0–1,6 ГГц	SMA	37×33×12
KADAMM ФВЧ-2000/13000-40	2–13	3	2	40 при 1,5 ГГц	N	-
KADAMM ФВЧ-2000/13000-SMA	2–13	1,5	1,8	40 при 0–934 МГц	SMA	40×22×11
KADAMM ФВЧ-2000/18000-SMA	2–18	1,5	2	50 при 0–1,1 ГГц	SMA	38×18×11
KADAMM ФВЧ-2000/6000-SMA	2–6	1,5	2	45 при 0–1654 МГц	SMA, N	37×34×20
KADAMM ФВЧ-22000/40000-70	22–40	3	2	70 при 18 ГГц	2,92 мм	-
KADAMM ФВЧ-2390/12750-SMA	2,39–12,75	1	1,8	40 при 0–1900 МГц	SMA	34×30×12
KADAMM ФВЧ-2400/3000-SMA	2,4–3	1	1,5	45 при 0–1000 МГц	SMA (розетка)	—
KADAMM ФВЧ-2483,5/18000	2,4835–18	2	2	60 при 0–1,664 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-2500/13000-SMA	2,5–13	1,1	1,8	≥20 при 2000–2200 МГц, ≥50 при 0–2000 МГц	SMA (розетка)	—
KADAMM ФВЧ-2500/18000-60	2,5–18	3	2	60 при 1,76 ГГц	SMA	-
KADAMM ФВЧ-2650/7500	2,65–7,5	1,8	2	70 при 0–2,45 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-26500/40000-60	26,5–40	3	2	60 при 3–19 ГГц	2,92 мм	-
KADAMM ФВЧ-2783,5/18000	2,7835–18	1,8	2	70 при 0–2,4835 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-2800/15000-40	2,8–15	2	2	40 при 1,99 ГГц	SMA	-
KADAMM ФВЧ-3000/12000-SMA	3–12	1	1,8	50 при 0–2,5 ГГц	SMA	34×33×12
KADAMM ФВЧ-3000/12750	3–12,75	1,5	2	40 при 0–2,7 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-3000/13000-65	3–13	3	2	65 при 2,5 ГГц	N	-
KADAMM ФВЧ-3000/18000	3–18	2	1,6	40 при 0–2,7 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-3000/18000-55	3–18	2	1,5	70 при 0–2,6 ГГц&55 при 2,6–2,7 ГГц	SMA	44×29×10
KADAMM ФВЧ-3000/18000-SMA	3–18	1,5	1,8	50 при 0–2,5 ГГц	SMA	32×28×11
KADAMM ФВЧ-3100/18000	3,1–18	1,5	1,5	40 при 0–2,48 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-33000/60000-40	33–60	2	2	40 при 30 ГГц	1,85 мм	23,35×16×6
KADAMM ФВЧ-3500/18000-20	3,5–18	1	1,8	20 при 0–3,2 ГГц	SMA	34×32×10
KADAMM ФВЧ-380/1000-30	0,38–1	2,5	1,7	30 при 0–0,35 ГГц	SMA	30×18×13
KADAMM ФВЧ-3800/18000-SMA	3,8–18	1,5	2	50 при 0,5–2,9 ГГц	SMA	30×25×11
KADAMM ФВЧ-4000/10000-50	4–10	1,5	2	50 при 1,3 ГГц	SMA	-
KADAMM ФВЧ-4000/15000-40	4–15	2	2	40 при 2,7 ГГц	SMA	-
KADAMM ФВЧ-4000/18000	4–18	2	1,8	45 при 0–3,6 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-4000/18000-15	4–18	3	2	15 при 3 ГГц	SMA	-
KADAMM ФВЧ-4000/21000-20	4–21	2,5	2	20 при 3 ГГц	SMA	-
KADAMM ФВЧ-4200/12750	4,2–12,75	2	1,7	40 при 0–3,8 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-4492/18000	4,492–18	2	2	40 при 0–4,2 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-5000/22000	5–22	2	1,7	60 при 0–4,48 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-5480/18000-50	5,48–18	0,9	2	50 при 0–3,5 ГГц	SMA	31×24×11
KADAMM ФВЧ-5500/16000-SMA	5,5–16	1,2	2	50 при 0–4,2 ГГц	SMA	34×26×12
KADAMM ФВЧ-5850/18000	5,85–18	2	2	60 при 0–3,9195 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-6000/15000-40	6–15	2	2	40 при 3,9 ГГц	SMA	-
KADAMM ФВЧ-6000/24000	6–24	2	1,8	60 при 0–5,4 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-6500/18000	6,5–18	2	1,8	—	уточняйте у менеджера	—
KADAMM ФВЧ-7000/18000	7–18	2	2	40 при 0–6,5 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-7000/18000-SMA	7–18	1,2	2	50 при 0–5,9 ГГц	SMA	28×22×12
KADAMM ФВЧ-7000/24000-60	7–24	2	1,5	60 при 0–6,3 ГГц	SMA	30×21×10
KADAMM ФВЧ-7500/24500-60	7,5–24,5	2	1,5	60 при 0–6,77 ГГц	SMA	30×21×10
KADAMM ФВЧ-800/4000-SMA	0,8–4	1,2	1,8	60 при 0–600 МГц	N, SMA	71×91×22
KADAMM ФВЧ-8000/18000	8–18	2	2	50 при 0–6,8 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-8000/18000-SMA	8–18	1,2	2	50 при 0–6,8 ГГц	SMA	27×23×12
KADAMM ФВЧ-8000/25000	8–25	2	1,8	60 при 0–7,25 ГГц	уточняйте у менеджера	—
KADAMM ФВЧ-8400/17000	8,4–17	5	1,5	85 при 8,025–8,35 ГГц	уточняйте у менеджера	—

Как выбрать исполнение

1Полоса. По столбцу «Полоса пропускания, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 12 ГГц перекрывают 50 исполнений, в том числе KADAMM ФВЧ-1000/18000 и KADAMM ФВЧ-10000/18000-50.

2Вносимые потери. Если этот параметр для вас главный, начните с KADAMM ФВЧ-118/160-SMA и KADAMM ФВЧ-5480/18000-50.

3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: корпуса от 23,35×16×6 до 71×91×22 мм; подключение по исполнениям — в столбце «Соединитель» таблицы.

4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.

Исполнения серии KADAMM ФВЧ по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.

Расчётный пример

Задача. Пример на цифрах исполнения KADAMM ФВЧ-2800/15000-40: что происходит с сигналом 10 Вт на входе.

1Потери 2 дБ: на выходе 10 Вт × 10^(−2/10) = 6,31 Вт; разница 3,69 Вт рассеивается в изделии или отражается.

2КСВН 2: коэффициент отражения (2 − 1) / (2 + 1) = 0,333, назад уходит 11,1 % — 1,111 Вт.

3Подавление 40 дБ: помеха вне полосы на выходе слабее, чем на входе, в 10 000 раз.

4Два исполнения с КСВН 2,3 подряд в худшем случае, когда отражения складываются в фазе: 2 × (2,3 − 1) / (2,3 + 1) = 0,788; суммарный КСВН (1 + 0,788) / (1 − 0,788) = 8,43, отражается 62,1 % мощности.

5С исполнениями, у которых КСВН 1,3, та же пара даёт не больше 1,71 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.

Применение

Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.

Защита приёмников от помех

Подавление гармоник передатчика

Выделение каналов

Сколько исполнений ФВЧ работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».

Сценарии по отраслям

РадиолокацияВ полосах от S до Ku работают 61 исполнение ФВЧ, например KADAMM ФВЧ-1000/18000. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.

СвязьВ полосах от L до Ka работают 65 исполнений ФВЧ, например KADAMM ФВЧ-1000/18000. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.

Спутниковые станцииВ полосах C, Ku и Ka работают 62 исполнения ФВЧ, например KADAMM ФВЧ-1000/18000. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.

ИзмеренияВесь ряд ФВЧ пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.

Монтаж и подключение

✓Изделия KADAMM ФВЧ включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.

✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.

✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.

✓Посадочное место берут по габаритам выбранного исполнения: в серии ФВЧ они меняются от 23,35×16×6 до 71×91×22 мм.

Документация и поставка

В поставку каждого исполнения KADAMM ФВЧ входят:

✓Фильтр

✓Паспорт изделия

Техническое описание серии ФВЧ — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.

Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.

Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ФВЧ или соседней серии.

Термины и стандарты

КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.

Обозначения и размеры соответствуют стандартам:

ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ

Сравнение с похожими сериями KADAMM

Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.

Серия	Изделия	Охват частот	Исполнений	Подключение
KADAMM ФВЧ	Фильтры верхних частот (ФВЧ) СВЧ	118 МГц – 60 ГГц	69	SMA, 2,92 мм, N, BNC
KADAMM ФВЧ-К	Фильтры коаксиальные верхних частот	3 – 18 ГГц	4	N, SMA
KADAMM ФНЧ	Фильтры нижних частот (ФНЧ) СВЧ	до 28 ГГц	78	SMA, 2,92 мм, N, Ø0,8 мм штырь
KADAMM ППФ	Полосовые фильтры СВЧ (полосно-пропускающие)	30 МГц – 62 ГГц	442	SMA, N, 2,92 мм, BNC
KADAMM ПЗФ	Режекторные фильтры СВЧ (полосно-заграждающие)	до 40 ГГц	136	SMA, N, 2,92 мм, F

Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ФВЧ-К.

Когда выбирают Фильтры верхних частот (ФВЧ) СВЧ KADAMM ФВЧ: Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.

Вопросы и ответы

Как выбрать частоту среза ФНЧ после усилителя?+

Выше рабочей частоты, но ниже второй гармоники: рабочий сигнал проходит, гармоники подавляются.

Какой диапазон частот у изделий KADAMM ФВЧ?+

Серия ФВЧ в целом перекрывает 118 МГц – 60 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.

Какое исполнение ФВЧ вносит меньше всего потерь?+

Меньше всего потерь — 0,9 дБ — у KADAMM ФВЧ-118/160-SMA и KADAMM ФВЧ-5480/18000-50.

У какого исполнения ФВЧ самый низкий КСВН?+

Самый низкий КСВН — 1,3 — у KADAMM ФВЧ-11700/15000 и KADAMM ФВЧ-118/160-SMA.

Как изделия KADAMM ФВЧ подключаются к тракту?+

Подключение у серии ФВЧ — SMA, 2,92 мм, N, BNC. Другое исполнение выводов обсуждается при заказе.

Чем серия KADAMM ФВЧ отличается от KADAMM ФВЧ-К?+

KADAMM ФВЧ-К — «Фильтры коаксиальные верхних частот», охват 3 – 18 ГГц. Остальные соседние серии сравнены в таблице выше.

Как пересчитать КСВН ФВЧ в отражённую мощность?+

Коэффициент отражения равен (КСВН − 1) / (КСВН + 1), доля отражённой мощности — его квадрат. Для КСВН 2,3 это 15,5 %.

Можно ли получить расчёт под мой тракт?+

Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.

Как заказать исполнение ФВЧ?+

Назовите полный артикул из таблицы, например «KADAMM ФВЧ-1000/18000», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.

Какие документы есть на серию KADAMM ФВЧ?+

В блоке документов — техническое описание серии ФВЧ и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.

Другие серии этого раздела каталога KADAMM: Полосовые фильтры СВЧ →

Подбор исполнения KADAMM ФВЧ под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
