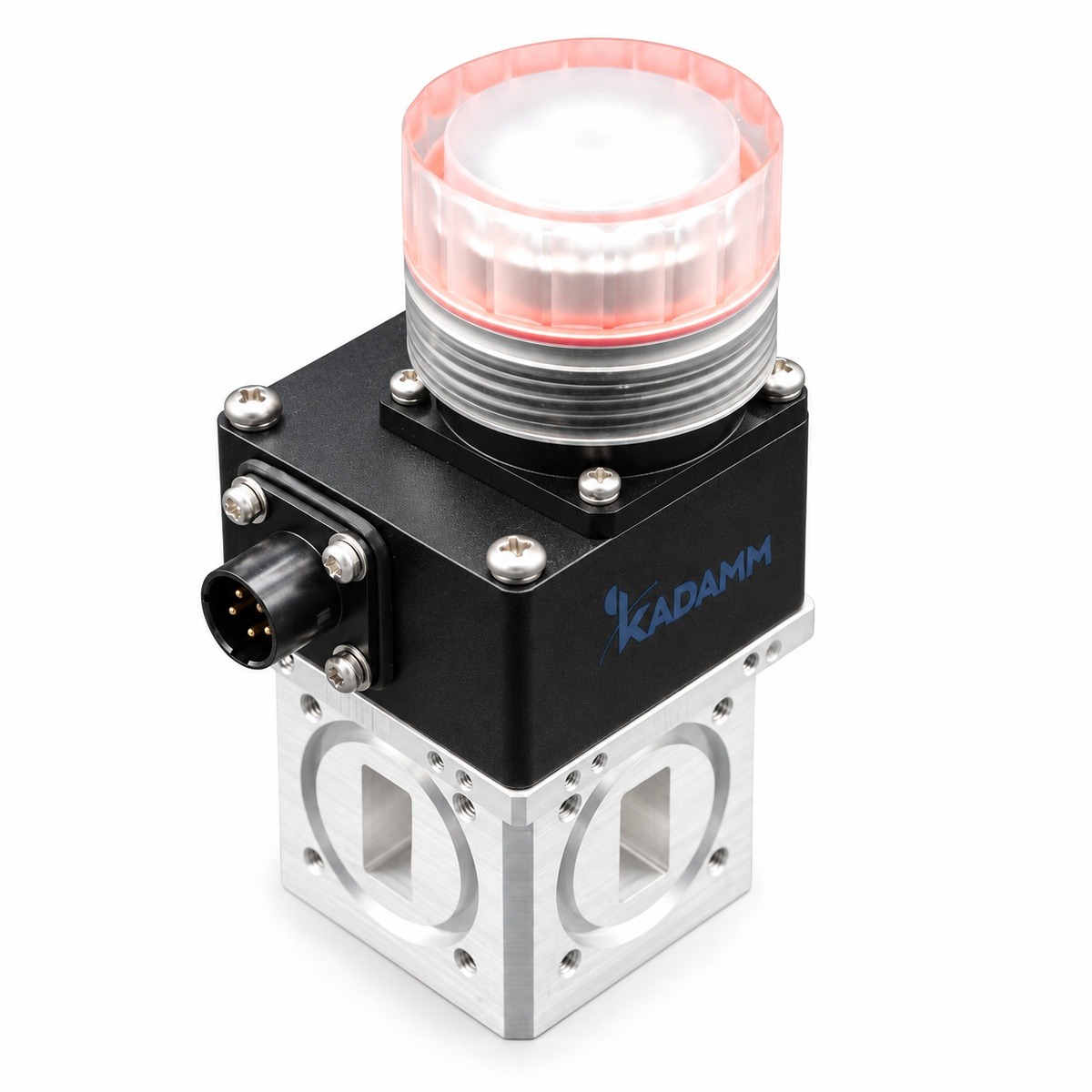

Волноводные переключатели KADAMM в серии ПВ-2-Э: 37 моделей, 1,72 – 112 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ПВ-2-Э коммутируют сигнал между волноводными трактами. В серии ПВ-2-Э — 37 моделей, общий диапазон 1,72 – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM ПВ-2-Э: вносимые потери от 0,1 до 1 дБ; КСВН от 1,1 до 1,2; развязка от 60 до 70 дБ. Исполнения ПВ-2-Э различаются по параметрам: частоты, потери, развязка, КСВН, фланец, материал. Общее для всех моделей ПВ-2-Э: время переключения, мс, не более — 300.
Где применяют KADAMM ПВ-2-Э: резервирование передатчиков; переключение антенн радиолокатора; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПВ-2-Э.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Время переключения, мс, не более | 300 |
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Фланец | Материал | Волновод |
|---|---|---|---|---|---|---|---|
| KADAMM ПВ-2-WR10-Э-Е | 73,8-112 | 1 | 60 | 1,2 | FUGP | медь | WR10 |
| KADAMM ПВ-2-WR10-Э-Н | 73,8-112 | 1 | 60 | 1,2 | FUGP | медь | WR10 |
| KADAMM ПВ-2-WR112-Э-Е | 6,57-9,99 | 0,1 | 70 | 1,1 | FBP | медь | WR112 |
| KADAMM ПВ-2-WR112-Э-Н | 6,57-9,99 | 0,1 | 70 | 1,1 | FBP | медь | WR112 |
| KADAMM ПВ-2-WR12-Э-Е | 60,5-91,9 | 0,8 | 60 | 1,2 | FUGP | медь | WR12 |
| KADAMM ПВ-2-WR12-Э-Н | 60,5-91,9 | 0,8 | 60 | 1,2 | FUGP | медь | WR12 |
| KADAMM ПВ-2-WR137-Э-Е | 5,38-8,17 | 0,1 | 70 | 1,1 | FDP | медь | WR137 |
| KADAMM ПВ-2-WR137-Э-Н | 5,38-8,17 | 0,1 | 70 | 1,1 | FDP | медь | WR137 |
| KADAMM ПВ-2-WR15-Э-Е | 49,8-75,8 | 0,5 | 60 | 1,2 | FUGP | медь | WR15 |
| KADAMM ПВ-2-WR15-Э-Н | 49,8-75,8 | 0,5 | 60 | 1,2 | FUGP | медь | WR15 |
| KADAMM ПВ-2-WR159-Э-Е | 4,64-7,05 | 0,1 | 70 | 1,1 | FDP | алюминий | WR159 |
| KADAMM ПВ-2-WR159-Э-Н | 4,64-7,05 | 0,1 | 70 | 1,1 | FDP | алюминий | WR159 |
| KADAMM ПВ-2-WR187-Э-Е | 3,94-5,99 | 0,1 | 70 | 1,1 | FDP | алюминий | WR187 |
| KADAMM ПВ-2-WR187-Э-Н | 3,94-5,99 | 0,1 | 70 | 1,1 | FDP | алюминий | WR187 |
| KADAMM ПВ-2-WR19-Э-Е | 39,2-59,6 | 0,5 | 60 | 1,2 | FUGP | медь | WR19 |
| KADAMM ПВ-2-WR19-Э-Н | 39,2-59,6 | 0,5 | 60 | 1,2 | FUGP | медь | WR19 |
| KADAMM ПВ-2-WR22-Э-Е | 32,9-50,1 | 0,3 | 60 | 1,15 | FUGP | медь | WR22 |
| KADAMM ПВ-2-WR22-Э-Н | 32,9-50,1 | 0,3 | 60 | 1,15 | FUGP | медь | WR22 |
| KADAMM ПВ-2-WR229-Э-Е | 3,22-4,90 | 0,1 | 70 | 1,1 | FDP | алюминий | WR229 |
| KADAMM ПВ-2-WR229-Э-Н | 3,22-4,90 | 0,1 | 70 | 1,1 | FDP | алюминий | WR229 |
| KADAMM ПВ-2-WR28-Э-Е | 26,5-40,0 | 0,15 | 70 | 1,15 | FBP | медь | WR28 |
| KADAMM ПВ-2-WR28-Э-Н | 26,5-40,0 | 0,15 | 70 | 1,15 | FBP | медь | WR28 |
| KADAMM ПВ-2-WR284-Э-Е | 2,60-3,95 | 0,1 | 70 | 1,1 | FDP | алюминий | WR284 |
| KADAMM ПВ-2-WR284-Э-Н | 2,60-3,95 | 0,1 | 70 | 1,1 | FDP | алюминий | WR284 |
| KADAMM ПВ-2-WR34-Э-Е | 21,7-33,0 | 0,15 | 70 | 1,15 | FBP | медь | WR34 |
| KADAMM ПВ-2-WR34-Э-Н | 21,7-33,0 | 0,15 | 70 | 1,15 | FBP | медь | WR34 |
| KADAMM ПВ-2-WR42-Э-Е | 17,6-26,7 | 0,15 | 70 | 1,15 | FBP | медь | WR42 |
| KADAMM ПВ-2-WR42-Э-Н | 17,6-26,7 | 0,15 | 70 | 1,15 | FBP | медь | WR42 |
| KADAMM ПВ-2-WR430-Э-Е | 1,72-2,61 | 0,1 | 70 | 1,1 | FDP | алюминий | — |
| KADAMM ПВ-2-WR51-Э-Е | 14,5-22,0 | 0,15 | 70 | 1,15 | FBP | медь | WR51 |
| KADAMM ПВ-2-WR51-Э-Н | 14,5-22,0 | 0,15 | 70 | 1,15 | FBP | медь | WR51 |
| KADAMM ПВ-2-WR62-Э-Е | 11,9-18,0 | 0,15 | 70 | 1,15 | FBP | медь | WR62 |
| KADAMM ПВ-2-WR62-Э-Н | 11,9-18,0 | 0,15 | 70 | 1,15 | FBP | медь | WR62 |
| KADAMM ПВ-2-WR75-Э-Е | 9,84-15,0 | 0,1 | 70 | 1,1 | FBP | медь | WR75 |
| KADAMM ПВ-2-WR75-Э-Н | 9,84-15,0 | 0,1 | 70 | 1,1 | FBP | медь | WR75 |
| KADAMM ПВ-2-WR90-Э-Е | 8,20-12,4 | 0,1 | 70 | 1,1 | FBP | медь | WR90 |
| KADAMM ПВ-2-WR90-Э-Н | 8,20-12,4 | 0,1 | 70 | 1,1 | FBP | медь | WR90 |
Вопросы по серии
Общий диапазон серии ПВ-2-Э — 1,72 – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПВ-2-Э — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПВ-2-WR10-Э-Е», и количество.
К серии ПВ-2-Э прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
