Волноводные переключатели KADAMM (КАДАММ) серии ПВ-Н-Э: коммутируют сигнал между волноводными трактами.
О серии

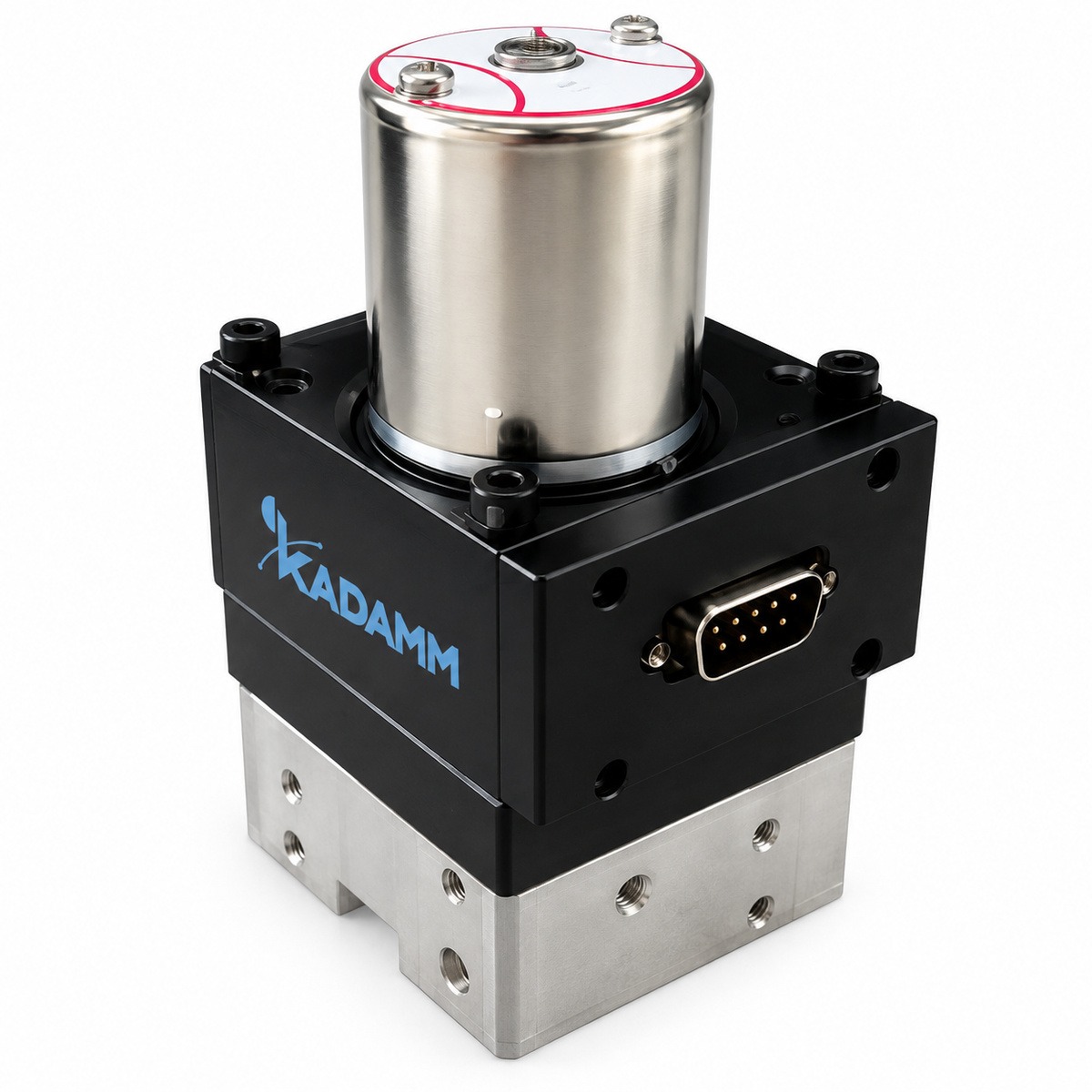

KADAMM ПВ-Н-Э — волноводные переключатели производства KADAMM (КАДАММ).
В серии 13 исполнений, общий охват частот — 840 МГц – 40 ГГц.
Исполнения ПВ-Н-Э различаются по параметрам: частоты, волновод, давление, перекл..
Переключатель СВЧ коммутирует сигнал между портами без переподключения кабелей: SPST включает и выключает тракт, SPDT направляет вход на один из двух выходов, SP4T, SP6T и SP8T — на один из 4, 6 или 8, матрица соединяет любой вход с любым выходом. На переключателях строят автоматизированные стенды и резервирование трактов.
При выборе смотрят на вносимое ослабление, развязку между выходами, КСВН, время переключения и способ управления. Электромеханические переключатели дают малые потери и высокую развязку, полупроводниковые — быстрое переключение.
Принцип работы
Волноводный переключатель KADAMM ПВ-Н-Э поворачивает ротор с волноводными каналами и соединяет нужную пару плеч. Привод поворачивает ротор между фиксированными положениями, а развязка между несоединёнными плечами показывает, сколько сигнала просачивается мимо выбранного канала.
Конструкция и материалы
Узел KADAMM ПВ-Н-Э — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
13 исполнений, 13 рабочих полос. Самая широкая полоса — 5–18 ГГц у KADAMM ПВ-Н-Э-WRD500.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПВ-Н-Э: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 840 МГц – 40 ГГц |
| Волновод | 13 вариантов — по таблице исполнений |
| Давление, PSIG | 30 |
| Перекл., мс | 80 |
| Развязка, дБ, не менее | 70 |
| КСВН, не более | 1,15 |
Как читать характеристики
Таблица исполнений
Все 13 исполнений серии ПВ-Н-Э с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Давление, PSIG | Перекл., мс |
|---|---|---|---|---|
| KADAMM ПВ-Н-Э-WRD110 | 11,0-26 | WRD110 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD150 | 1,5-3,6 | WRD150 | — | — |
| KADAMM ПВ-Н-Э-WRD180 | 18,0-40,0 | WRD180 | 30 | — |
| KADAMM ПВ-Н-Э-WRD200 | 2,0-4,8 | WRD200 | 30 | — |
| KADAMM ПВ-Н-Э-WRD250 | 2,6-7,8 | WRD250 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD350 | 3,5-8,2 | WRD350 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD475 | 4,75-11,0 | WRD475 | 30 | — |
| KADAMM ПВ-Н-Э-WRD500 | 5,0-18 | WRD500 | 30 | — |
| KADAMM ПВ-Н-Э-WRD580 | 5,8-16 | WRD580 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD650 | 6,5-18 | WRD650 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD700 | 7,0-18 | WRD700 | — | — |
| KADAMM ПВ-Н-Э-WRD750 | 7,5-18 | WRD750 | 30 | 80 |
| KADAMM ПВ-Н-Э-WRD84 | 0,84-2,0 | WRD84 | 30 | 80 |
Как выбрать исполнение
Исполнения серии KADAMM ПВ-Н-Э по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ПВ-Н-Э и что из этого следует для монтажа.
Применение
Переключатели применяют в автоматизированных измерительных системах, резервировании трактов, коммутации антенн и приёмников.
Сколько исполнений ПВ-Н-Э работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПВ-Н-Э входят:
Техническое описание серии ПВ-Н-Э — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПВ-Н-Э или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПВ-Н-Э | Переключатели волноводные электромеханические для Н-образных волноводов | 840 МГц – 40 ГГц | 13 | — |
| KADAMM ПВ-2-Э | Волноводные переключатели электромеханические | 1,72 – 112 ГГц | 37 | — |
| KADAMM ПВ | Волноводные переключатели | 2,17 – 110 ГГц | 17 | WR-10, WR-112, WR-12, WR-137 |
| KADAMM ПВК | Переключатели волноводно-коаксиальные | до 40 ГГц | 10 | N, WR-112, BJ70 SMA, WR-137 |
| KADAMM ПВ-2-Р | Волноводные переключатели с ручным управлением | 2,6 – 112 ГГц | 36 | — |
Когда брать соседнюю серию: нужны частоты выше, чем у ПВ-Н-Э — KADAMM ПВ-2-Э; нужны частоты ниже, чем у ПВ-Н-Э — KADAMM ПВК.
