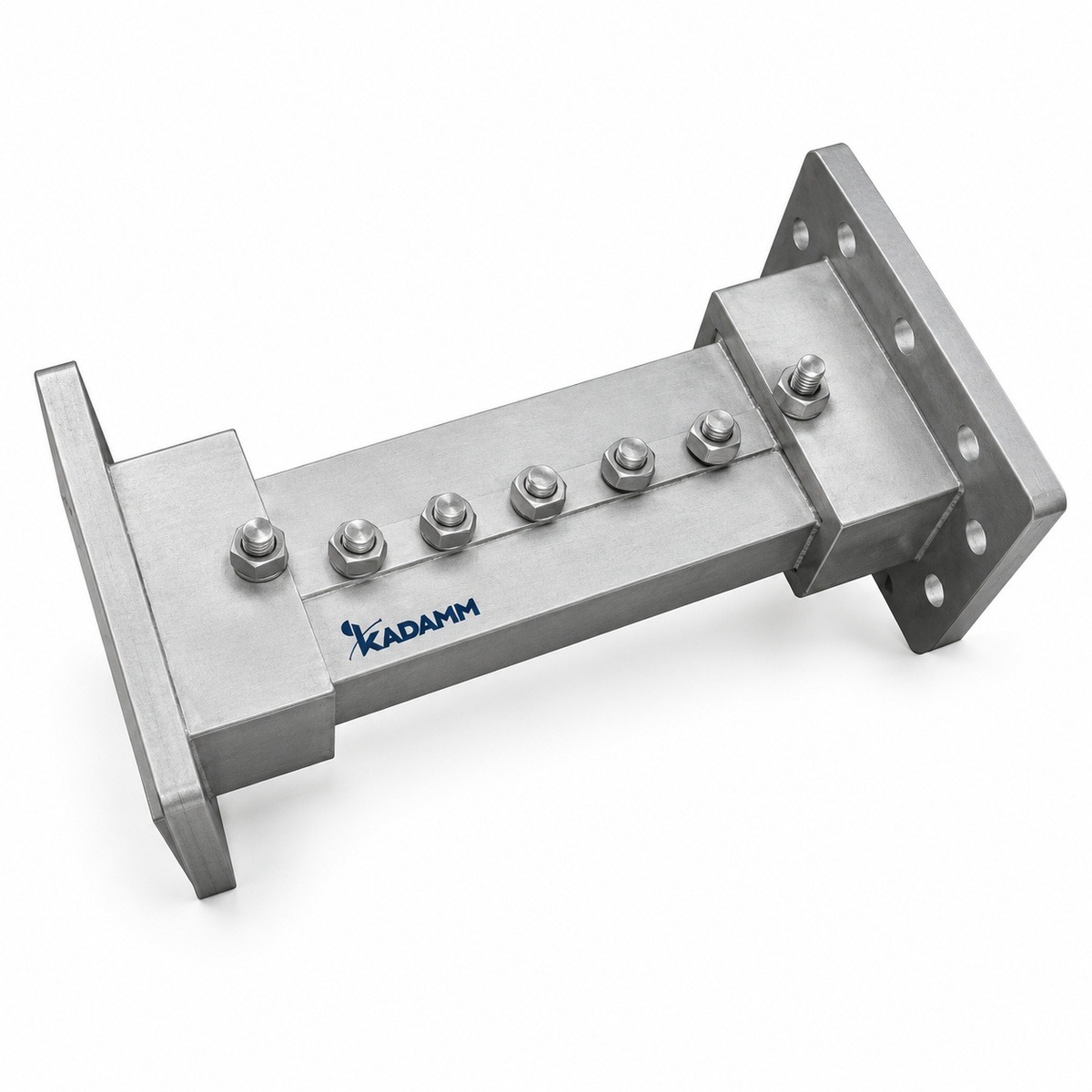

Волноводные фильтры полосно-пропускающие KADAMM ППФ-В

Name: Волноводные фильтры полосно-пропускающие KADAMM ППФ-В
Brand: КАДАММ
SKU: KADAMM ППФ-В

Производитель:КАДАММ

Артикул: KADAMM ППФ-В

Техническое описание серии KADAMM ППФ-В

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Фильтры СВЧ

Фильтры СВЧ KADAMM в серии ППФ-В: 18 моделей, 2,7 – 86 ГГц, соединители по таблице исполнений.

Волноводные фильтры полосно-пропускающие KADAMM ППФ-В

2,7 – 86 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM ППФ-В пропускают нужную полосу частот и подавляют сигналы вне её. Состав серии ППФ-В: 18 моделей, общий диапазон 2,7 – 86 ГГц, соединители по таблице исполнений.

По моделям KADAMM ППФ-В: вносимые потери от 0,15 до 1,6 дБ; КСВН от 1,2 до 1,5; подавление от 25 до 85 дБ. Исполнения ППФ-В различаются по параметрам: полоса пропускания, потери, КСВН, подавление, полоса задерживания, волновод.

Где применяют KADAMM ППФ-В: защита приёмников от помех; подавление гармоник передатчика; выделение каналов. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ППФ-В.

На что смотреть при подборе

Диапазон 2,7 – 86 ГГцВесь диапазон серии ППФ-В закрывают разные исполнения — полоса у каждого своя.

Полоса пропусканияВыбирая модель ППФ-В, сверьте её полосу с крайними частотами вашей системы.

ПотериНа высоких частотах потери ППФ-В растут: сравнивайте их на верхней частоте тракта.

КСВНЧем ниже КСВН модели ППФ-В, тем меньше отражений и неравномерность в тракте.

ПодавлениеПодавление вне полосы у модели ППФ-В выбирают по уровню помехи, которую нужно убрать.

ВолноводСечение волновода у модели ППФ-В выбирают по рабочему диапазону: у каждого сечения свой диапазон.

Технические характеристики

Исполнения серии

Артикул	Полоса пропускания, ГГц	Потери, дБ	КСВН	Подавление, дБ	Полоса задерживания, ГГц	Волновод	Материал
KADAMM ППФ-11700/12750-WR75	11,7-12,75	0,3	1,2	≥55	14-14,5	WR75	медь
KADAMM ППФ-13300/13700-WR62	13,3-13,7	0,3	1,2	≥50	15,3-15,5	WR62	медь
KADAMM ППФ-17700/21200	17,7-21,2	0,15	—	85	27,5-31	—	—
KADAMM ППФ-20000/22000-WR42	20-22	0,5	1,25	≥50	30-31	WR42	медь
KADAMM ППФ-24500/27000-WR34	24,5-27	0,3	1,2	≥40 ≥60	≤22 ≤20	WR34	медь
KADAMM ППФ-2700/3000-WR284	2,7-3	0,3	1,2	≥30	0-2,65	WR284	алюминий
KADAMM ППФ-30500/31300-WR28	30,5-31,3	0,6	1,2	≥70	26-28,35	WR28	медь
KADAMM ППФ-3700/4200-WR229	3,7-4,2	0,5	1,2	≥25 ≥60 ≥70	3,65/4,25 3,55/4,35 3,5/4,4	WR229	алюминий
KADAMM ППФ-3700/4200-WR229-5G	3,7-4,2	0,5	1,3	45	2,0-3,62; 4,275-5,0	WR229	—
KADAMM ППФ-37500/39500-WR22	37,5-39,5	0,8	1,5	≥70	17-31	WR22	алюминий
KADAMM ППФ-50000/67000-WR15	50-67	1,6	1,5	≥45	0-44,8	WR15	медь
KADAMM ППФ-5600/5920-WR159	5,6-5,92	0,3	1,2	≥55	5,25-5,3	WR159	алюминий
KADAMM ППФ-5850/6425-WR137	5,85-6,425	0,4	1,2	≥70	3,4-4,2	WR137	медь
KADAMM ППФ-78000/86000-WR10	78-86	1,2	1,5	≥60 ≥60	60-73 90-110	WR10	медь
KADAMM ППФ-7900/8400	7,9-8,4	0,2	1,20	—	—	—	—
KADAMM ППФ-7900/8400-WR112	7,9-8,4	0,6	1,2	≥60	7,25-7,75	WR112	медь
KADAMM ППФ-8000/9000-WR90	8-9	0,5	1,2	≥30	7,125-7,235	WR90	медь
KADAMM ППФ-8600/9700-WR90	8,6-9,7	0,5	1,20	30	7,125-7,235	WR90	медь

Вопросы по серии

В каком диапазоне работает серия KADAMM ППФ-В?

Общий диапазон серии ППФ-В — 2,7 – 86 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ППФ-В?

В серии ППФ-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ППФ-В?

Назовите артикул исполнения из таблицы, например «KADAMM ППФ-11700/12750-WR75», и количество.

Какие документы есть на серию KADAMM ППФ-В?

Техническое описание серии ППФ-В и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ППФ-В под ваш тракт
