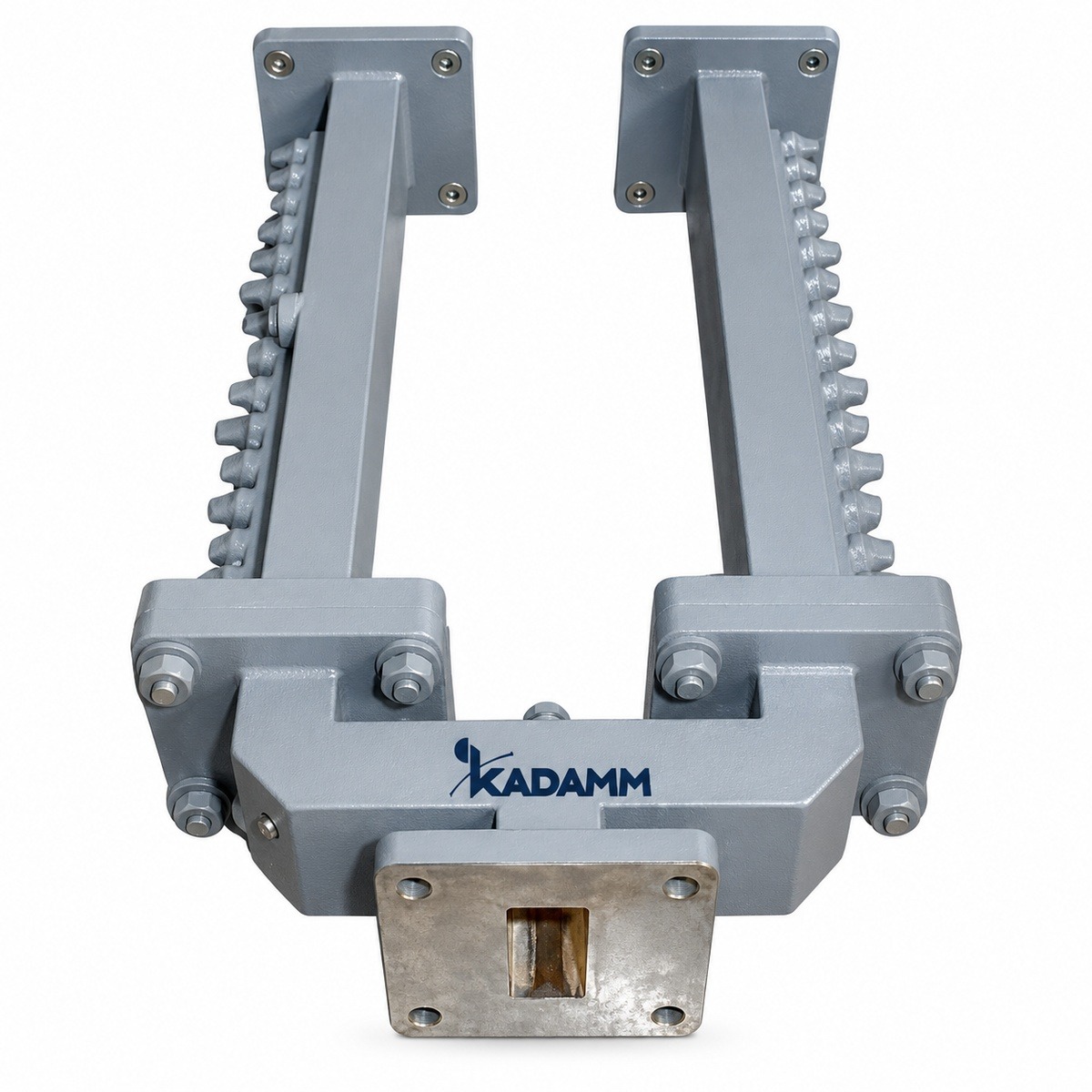

KADAMM ДП-В — серия производства KADAMM (КАДАММ): 7 моделей, 4,65 – 86 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ДП-В разделяют и объединяют сигналы разных полос в общем тракте. Состав серии ДП-В: 7 моделей, общий диапазон 4,65 – 86 ГГц, соединители по таблице исполнений.
По моделям KADAMM ДП-В: вносимые потери от 0,4 до 2,7 дБ; КСВН от 1,2 до 2; развязка от 20 до 85 дБ. Исполнения ДП-В различаются по параметрам: полоса пропускания, потери, развязка, КСВН, волновод, материал.
Типовые задачи для серии ДП-В: работа приёмника и передатчика на одну антенну; совмещение диапазонов; облучатели спутниковых антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ДП-В.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Полоса пропускания, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Материал |
|---|---|---|---|---|---|---|
| KADAMM ДП-WR12 | F(T)=71-76 F(R)=81-86 | 0,5 | 55 | 1,35 | WR12 | медь |
| KADAMM ДП-WR15 | F: 50/54/58/62/64 | 2,7 | 20 | 2 | WR15 | медь |
| KADAMM ДП-WR159 | F(T)=4,65-4,85 F(R)=5-5,3 | 0,4 | 40 | 1,2 | WR159 | алюминий |
| KADAMM ДП-WR42 | F(R)=19,2-21,2 F(T)=29-31 | 0,5 | 85 | 1,2 | WR42/WR28 | медь |
| KADAMM ДП-WR62 | F(T)=13-13,25 F(R)=14,5-15,35 | 0,4 | 70 | 1,25 | WR62 | алюминий |
| KADAMM ДП-WR75 | F(T)=12,25-12,75 F(R)=13,75-14,50 | 0,6 | 70 | 1,35 | WR75 | медь |
| KADAMM ДП-WR90 | F(T)=10,03 F(R)=10,23 | 0,5 | 40 | 1,2 | WR90 | медь |
Вопросы по серии
Общий диапазон серии ДП-В — 4,65 – 86 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ДП-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ДП-WR12», и количество.
К серии ДП-В прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
