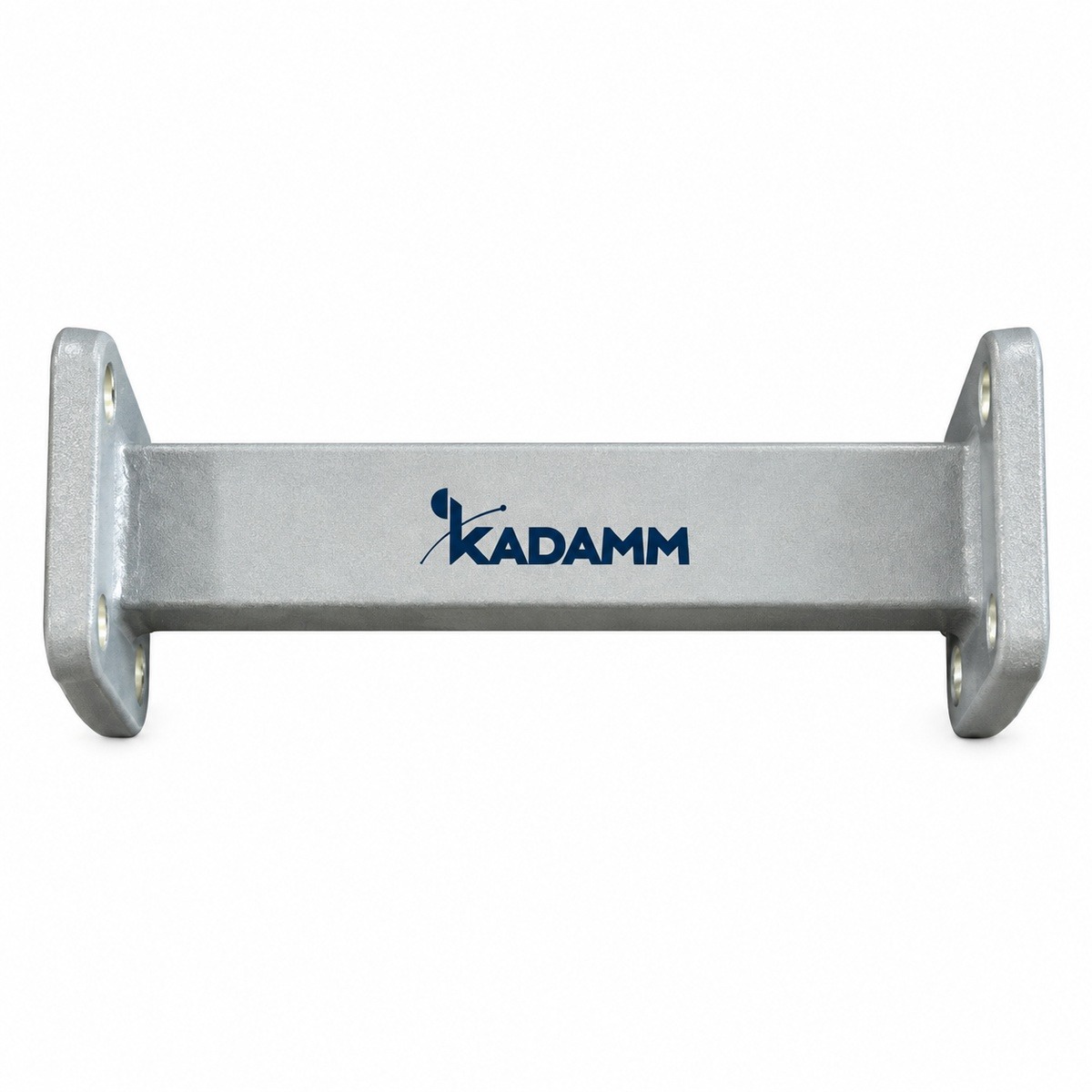

Серия KADAMM ФВЧ-В: 6 моделей, 13 – 45,5 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ФВЧ-В пропускают нужную полосу частот и подавляют сигналы вне её. Состав серии ФВЧ-В: 6 моделей, общий диапазон 13 – 45,5 ГГц, соединители по таблице исполнений.
По моделям KADAMM ФВЧ-В: вносимые потери от 0,2 до 0,3 дБ; подавление от 40 до 80 дБ. Модели внутри серии ФВЧ-В отличаются параметрами: полоса пропускания, потери, подавление, волновод, материал, полоса задерживания. Общее для всех моделей ФВЧ-В: КСВН, не более — 1,2.
Где применяют KADAMM ФВЧ-В: защита приёмников от помех; подавление гармоник передатчика; выделение каналов. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ФВЧ-В.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,2 |
Исполнения серии
| Артикул | Полоса пропускания, ГГц | Потери, дБ | Подавление, дБ | Волновод | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|
| KADAMM ФВЧ-13000/18000-WR62 | 13-18 | 0,3 | ≥40 | WR62 | алюминий | 11 |
| KADAMM ФВЧ-13500/15000-WR75 | 13,5-15 | 0,2 | ≥40 | WR75 | алюминий | 9 |
| KADAMM ФВЧ-20000/26700-WR42 | 20-26,7 | 0,3 | ≥50 | WR42 | алюминий | 17 |
| KADAMM ФВЧ-25000/26000-WR34 | 25-26 | 0,2 | ≥80 | WR34 | медь | 16 |
| KADAMM ФВЧ-29000/31200-WR28 | 29-31,2 | 0,2 | ≥70 | WR28 | медь | 19-21 |
| KADAMM ФВЧ-43500/45500-WR22 | 43,5-45,5 | 0,3 | ≥40 | WR22 | алюминий | 19,2-21,2 |
Вопросы по серии
Общий диапазон серии ФВЧ-В — 13 – 45,5 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ФВЧ-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ФВЧ-13000/18000-WR62», и количество.
К серии ФВЧ-В прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
