Фильтры СВЧ KADAMM (КАДАММ) серии ППФ-МП: пропускают нужную полосу частот и подавляют сигналы вне её.
О серии
KADAMM ППФ-МП — фильтры СВЧ производства KADAMM (КАДАММ).
В серии 6 исполнений, общий охват частот — до 13,1 ГГц.
Внутри серии ППФ-МП меняются частоты, потери, КСВН, подавление — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии ППФ-МП идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ППФ-10500/13100-МП работает в полосе 10,5–13,1 ГГц.
Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.
Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.
Разброс по исполнениям ППФ-МП: вносимое ослабление — 1,5–2,5 дБ; КСВН — 1,5–1,8 (при КСВН 1,8 отражается около 8 % мощности); подавление вне полосы — 10–50 дБ. Значения для конкретного артикула — в таблице исполнений.
Принцип работы

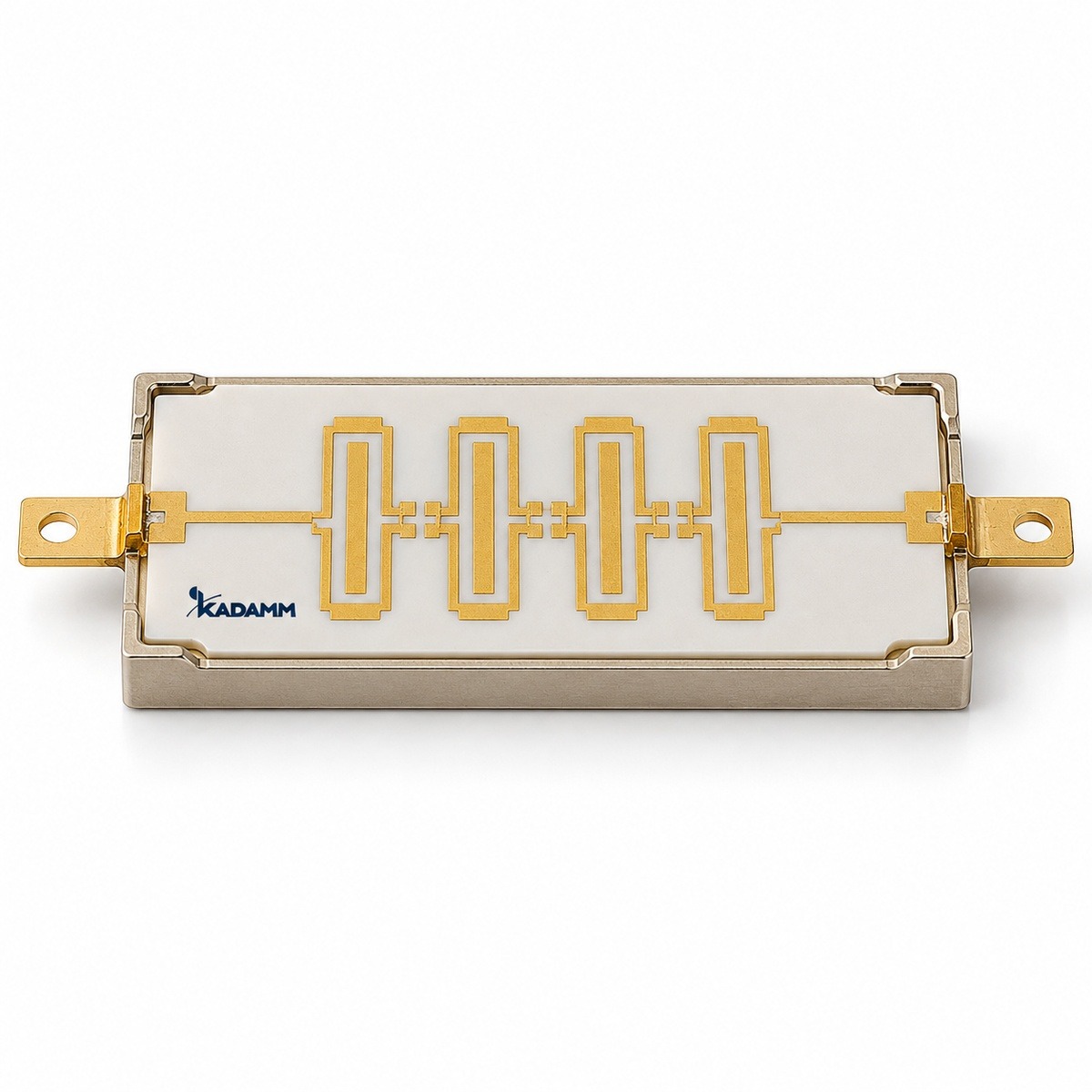

Фильтр KADAMM ППФ-МП собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.
Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.
Ключевые особенности
6 исполнений, 6 рабочих полос.
Меньше всего потерь — у KADAMM ФНЧ-0/11000-МП.
Самое глубокое подавление вне полосы — у KADAMM ППФ-2650/3120-МП, KADAMM ППФ-6600/7265-МП и ещё 1 исполнение.
Лучшее согласование в серии — у KADAMM ППФ-2650/3120-МП, KADAMM ППФ-6600/7265-МП и ещё 2 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ППФ-МП: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–13,1 ГГц |
| Потери, дБ | от 1,5 до 2,5 |
| КСВН | от 1,5 до 1,8 |
| Подавление, дБ | от 40 до 50 |
Как читать характеристики
Таблица исполнений
Все 6 исполнений серии ППФ-МП с артикулами для заявки.
В таблице указаны пределы: потери, КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Подавление, дБ |
|---|---|---|---|---|
| KADAMM ППФ-10500/13100-МП | 10,5-13,1 | 2,5 | 1,8 | 40 на 15,1 ГГц |
| KADAMM ППФ-2650/3120-МП | 2,65 – 3,12 | 2,5 | 1,5 | 50 на 4-5 ГГц |
| KADAMM ППФ-6600/7265-МП | 6,6 – 7,265 | 2,5 | 1,5 | 50 на 8-10 ГГц |
| KADAMM ППФ-8150/9000-МП | 8,15-9 | 2,5 | 1,5 | 50 на 10-15 ГГц |
| KADAMM ФНЧ-0/11000-МП | 0-11,0 | 1,5 | 1,5 | 40 на 15,1 ГГц |
| KADAMM ФНЧ-0/4000-МП | 0-4,0 | 2,0 | 1,6 | 40 на 5,15 ГГц |
Как выбрать исполнение
Полосы исполнений серии KADAMM ППФ-МП по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ППФ-8150/9000-МП: что происходит с сигналом 10 Вт на входе.
Применение
Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Сколько исполнений ППФ-МП работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ППФ-МП входят:
Техническое описание серии ППФ-МП — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ППФ-МП или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ППФ-МП | Фильтры микрополосковые тонкоплёночные | до 13,1 ГГц | 6 | — |
| KADAMM ППФ | Полосовые фильтры СВЧ (полосно-пропускающие) | 30 МГц – 62 ГГц | 442 | SMA, N, 2,92 мм, BNC |
| KADAMM ППФ-К | Фильтры коаксиальные полосно-пропускающие | 1,02 – 15 ГГц | 8 | — |
| KADAMM ППФ-Д | Фильтры диэлектрические | 1,8 – 4,5 ГГц | 2 | — |
| KADAMM ФНЧ | Фильтры нижних частот (ФНЧ) СВЧ | до 28 ГГц | 78 | SMA, 2,92 мм, N, Ø0,8 мм штырь |
Когда брать соседнюю серию: нужны частоты выше, чем у ППФ-МП — KADAMM ППФ.
