Фильтры СВЧ KADAMM (КАДАММ) серии ППФ-Д: пропускают нужную полосу частот и подавляют сигналы вне её.
1,8 – 4,5 ГГцисполнения 2подавление вне полосы до 60 дБ
▤
Подберём Фильтры диэлектрические ППФ-Д под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

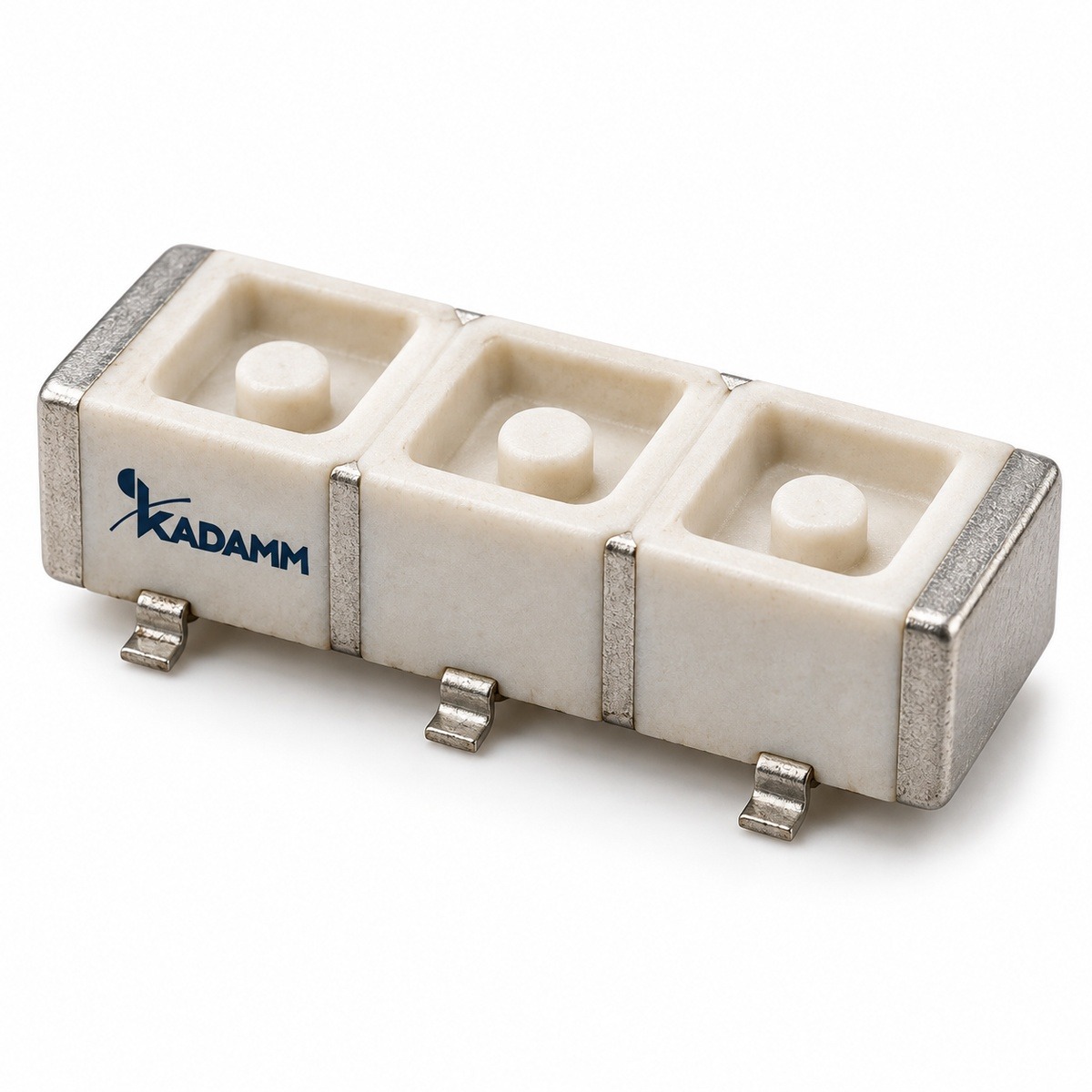

KADAMM ППФ-Д — фильтры СВЧ производства KADAMM (КАДАММ).
В серии 2 исполнения, общий охват частот — 1,8 – 4,5 ГГц.
Внутри серии ППФ-Д меняются частоты, подавление — по ним и выбирают исполнение.
Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.
Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.
Разброс по исполнениям ППФ-Д: подавление вне полосы — 50–60 дБ. Значения для конкретного артикула — в таблице исполнений.
ФНЧ после усилителя: частота среза выше рабочей частоты и ниже второй гармоники.
Принцип работы
Фильтр KADAMM ППФ-Д собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.
Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.
Ключевые особенности
✓
1,8 ГГц – 4,5 ГГц 2 исполнения, 2 рабочие полосы.
✓
Подавление до 60 дБ Самое глубокое подавление вне полосы — у KADAMM ППФ-3500/4500-Д.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ППФ-Д: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
Параметр
Значения в серии
Частоты
1,8–4,5 ГГц
Подавление, дБ
от 50 до 60
Вносимые потери, дБ, не более
0,5
КСВН, не более
1,3
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.
ПодавлениеУ половины исполнений подавление вне полосы не меньше 60 дБ — помеха ослабляется в 1 000 000 раз по мощности. Частоты, на которых оно нормировано, указаны в той же ячейке таблицы.
Таблица исполнений
Все 2 исполнения серии ППФ-Д с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
Артикул
Частоты, ГГц
Подавление, дБ
KADAMM ППФ-1800/2200-Д
1,8-2,2
50 на 3-4 ГГц
KADAMM ППФ-3500/4500-Д
3,5-4,5
60 на 6,0 ГГц
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям. Например, частоту 1,8 ГГц перекрывают 1 исполнение, в том числе KADAMM ППФ-1800/2200-Д.
2Подавление вне полосы. Если этот параметр для вас главный, начните с KADAMM ППФ-3500/4500-Д.
3Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Полосы исполнений серии KADAMM ППФ-Д по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ППФ-Д и что из этого следует для монтажа.
1На нижней частоте 1,8 ГГц: λ = 300 / f (ГГц) = 167 мм.
2На верхней частоте 4,5 ГГц: λ = 300 / 4,5 = 66,7 мм.
3Отрезок проводника длиннее десятой доли волны — здесь 6,7 мм — уже ведёт себя как линия передачи, поэтому выводы и перемычки на верхней частоте делают как можно короче.
Применение
Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Защита приёмников от помех
Подавление гармоник передатчика
Выделение каналов
Сколько исполнений ППФ-Д работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
1–4 ГГц (L, S)2 исполнения
4–12 ГГц (C, X)1 исполнение
Сценарии по отраслям
РадиолокацияВсе 2 исполнения ППФ-Д работают в полосах S и C. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВсе 2 исполнения ППФ-Д работают в полосах L, S и C. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВ полосах C работают 1 исполнение ППФ-Д, например KADAMM ППФ-3500/4500-Д. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
Монтаж и подключение
✓Изделия KADAMM ППФ-Д включают в тракт через соединители: гайку наворачивают от руки до упора и дотягивают динамометрическим ключом с моментом, принятым для данной серии соединителей.
✓Под нагрузкой вращают только накидную гайку, а не корпус, иначе изнашивается центральный контакт.
✓Перед подключением осматривают и очищают торцы контактов: на высоких частотах даже мелкая частица заметно поднимает КСВН.
Документация и поставка
В поставку каждого исполнения KADAMM ППФ-Д входят:
✓Фильтр
✓Паспорт изделия
Техническое описание серии ППФ-Д — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ППФ-Д или соседней серии.
Термины и стандарты
Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.
Обозначения и размеры соответствуют стандартам:
ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
ГОСТ 18238-72 — термины линий передачи СВЧ
ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
Когда брать соседнюю серию: нужны частоты выше, чем у ППФ-Д — KADAMM ППФ.
Когда выбирают Фильтры диэлектрические KADAMM ППФ-Д: Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Вопросы и ответы
Как выбрать частоту среза ФНЧ после усилителя?+
Выше рабочей частоты, но ниже второй гармоники: рабочий сигнал проходит, гармоники подавляются.
Какой диапазон частот у изделий KADAMM ППФ-Д?+
Серия ППФ-Д в целом перекрывает 1,8 – 4,5 ГГц. Полоса у каждого исполнения своя — она указана в таблице исполнений.
Чем серия KADAMM ППФ-Д отличается от KADAMM ППФ?+
KADAMM ППФ — «Полосовые фильтры СВЧ (полосно-пропускающие)», охват 30 МГц – 62 ГГц. Остальные соседние серии сравнены в таблице выше.
Можно ли получить расчёт под мой тракт?+
Да. Пришлите частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM (КАДАММ) посчитают потери и отражения и предложат исполнение.
Чем различаются исполнения внутри серии KADAMM ППФ-Д?+
Строки таблицы отличаются параметрами: частоты, подавление. Общие для серии значения сведены в технические характеристики.
Что значит прочерк в таблице исполнений ППФ-Д?+
Параметр для этого исполнения не нормирован. Если он важен для вашего тракта, его значение уточняют при заказе.
Каким стандартам соответствуют обозначения серии ППФ-Д?+
Термины, обозначения и присоединительные размеры — по стандартам из раздела «Термины и стандарты».
Как заказать исполнение ППФ-Д?+
Назовите полный артикул из таблицы, например «KADAMM ППФ-1800/2200-Д», и количество. Если подходящей строки нет, пришлите частоты, мощность и способ подключения — подберём ближайшее исполнение.
Какие документы есть на серию KADAMM ППФ-Д?+
В блоке документов — техническое описание серии ППФ-Д и каталог СВЧ-компонентов KADAMM (КАДАММ); сертификаты и декларации высылаем по запросу.
