Фильтры СВЧ KADAMM (КАДАММ) серии ФВЧ-К: пропускают нужную полосу частот и подавляют сигналы вне её.
О серии

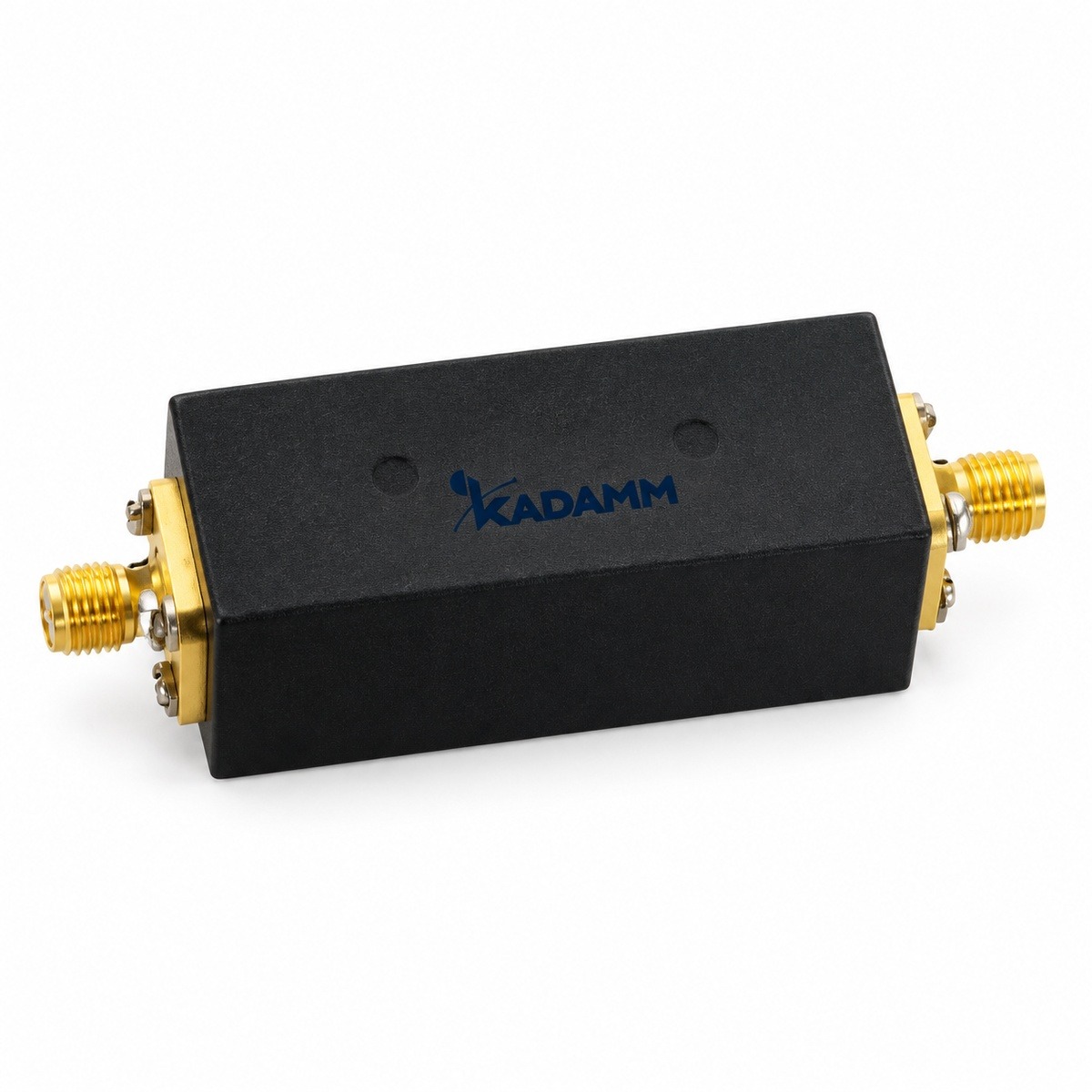

KADAMM ФВЧ-К — фильтры СВЧ производства KADAMM (КАДАММ).
В серии 4 исполнения, общий охват частот — 3 – 18 ГГц. Подключение — N, SMA.
Внутри серии ФВЧ-К меняются частоты, потери, КСВН, соединители, подавление в полосе заграждения, потери в полосе пропускания — по ним и выбирают исполнение.
Артикул исполнения читается по таблице: после обозначения серии ФВЧ-К идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ФВЧ-1600/6000-N(р) работает в полосе 1,6–6 ГГц.
Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.
Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.
Разброс по исполнениям ФВЧ-К: вносимое ослабление — 1–1,5 дБ; КСВН — 1,35 (при КСВН 1,35 отражается около 2 % мощности). Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Принцип работы
Фильтр KADAMM ФВЧ-К собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.
Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.
Конструкция и материалы
Резонаторы фильтра KADAMM ФВЧ-К размещены в закрытом металлическом корпусе, который экранирует их от внешних полей.
Ключевые особенности
4 исполнения, 4 рабочие полосы. Самая широкая полоса — 3–13 ГГц у KADAMM ФВЧ-3000/13000-SMA(р).
Меньше всего потерь — у KADAMM ФВЧ-1600/6000-N(р).
Лучшее согласование в серии — у KADAMM ФВЧ-6000/18000-N(в) и KADAMM ФВЧ-9000/10500-N(в).
N (вилка / розетка) — у 2 исполнений; N (розетка) — у 1 исполнения; SMA (розетка) — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ФВЧ-К: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 1,6–18 ГГц |
| Потери, дБ | от 1 до 1,5 |
| КСВН | 1,35 |
| Соединитель | N (розетка); SMA (розетка); N (вилка / розетка) |
| Подавление в полосе заграждения, дБ | от 20 до 50 |
| Потери в полосе пропускания, дБ | от 0,3 до 1 |
| Обратные потери / КСВН | RL ≥9,5 dB |
Как читать характеристики
Таблица исполнений
Все 4 исполнения серии ФВЧ-К с артикулами для заявки.
В таблице указаны пределы: потери, КСВН, потери в полосе пропускания — не больше указанного; подавление в полосе заграждения — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Подавление в полосе заграждения, дБ | Потери в полосе пропускания, дБ | Обратные потери / КСВН |
|---|---|---|---|---|---|---|---|
| KADAMM ФВЧ-1600/6000-N(р) | 1,6–6 | 1 | — | N (розетка) | 50dB при 0–1100 МГц | — | RL ≥9,5 dB |
| KADAMM ФВЧ-3000/13000-SMA(р) | 3–13 | 1,5 | — | SMA (розетка) | 40dB при 0–2700 МГц | — | RL ≥9,5 dB |
| KADAMM ФВЧ-6000/18000-N(в) | 6-18 | — | 1,35 | N (вилка / розетка) | 20 на частотах ниже 5,2 ГГц | 1 | — |
| KADAMM ФВЧ-9000/10500-N(в) | 9-10,5 | — | 1,35 | N (вилка / розетка) | 50 на частотах ниже 7,7 ГГц | 0,3 | — |
Как выбрать исполнение
Полосы исполнений серии KADAMM ФВЧ-К по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ФВЧ-3000/13000-SMA(р): что происходит с сигналом 10 Вт на входе.
Применение
Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Сколько исполнений ФВЧ-К работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ФВЧ-К входят:
Техническое описание серии ФВЧ-К — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ФВЧ-К или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ФВЧ-К | Фильтры коаксиальные верхних частот | 3 – 18 ГГц | 4 | N, SMA |
| KADAMM ППФ-К | Фильтры коаксиальные полосно-пропускающие | 1,02 – 15 ГГц | 8 | — |
| KADAMM ФНЧ-К | Фильтры коаксиальные нижних частот | до 18 ГГц | 10 | SMA, N |
| KADAMM ФВЧ | Фильтры верхних частот (ФВЧ) СВЧ | 118 МГц – 60 ГГц | 69 | SMA, 2,92 мм, N, BNC |
| KADAMM ФНЧ | Фильтры нижних частот (ФНЧ) СВЧ | до 28 ГГц | 78 | SMA, 2,92 мм, N, Ø0,8 мм штырь |
Когда брать соседнюю серию: нужны частоты ниже, чем у ФВЧ-К — KADAMM ППФ-К; нужно подключение через коаксиальные соединители — KADAMM ФНЧ-К.
Вопросы и ответы
