Фильтры СВЧ KADAMM (КАДАММ) серии ФНЧ-К: пропускают нужную полосу частот и подавляют сигналы вне её.
О серии

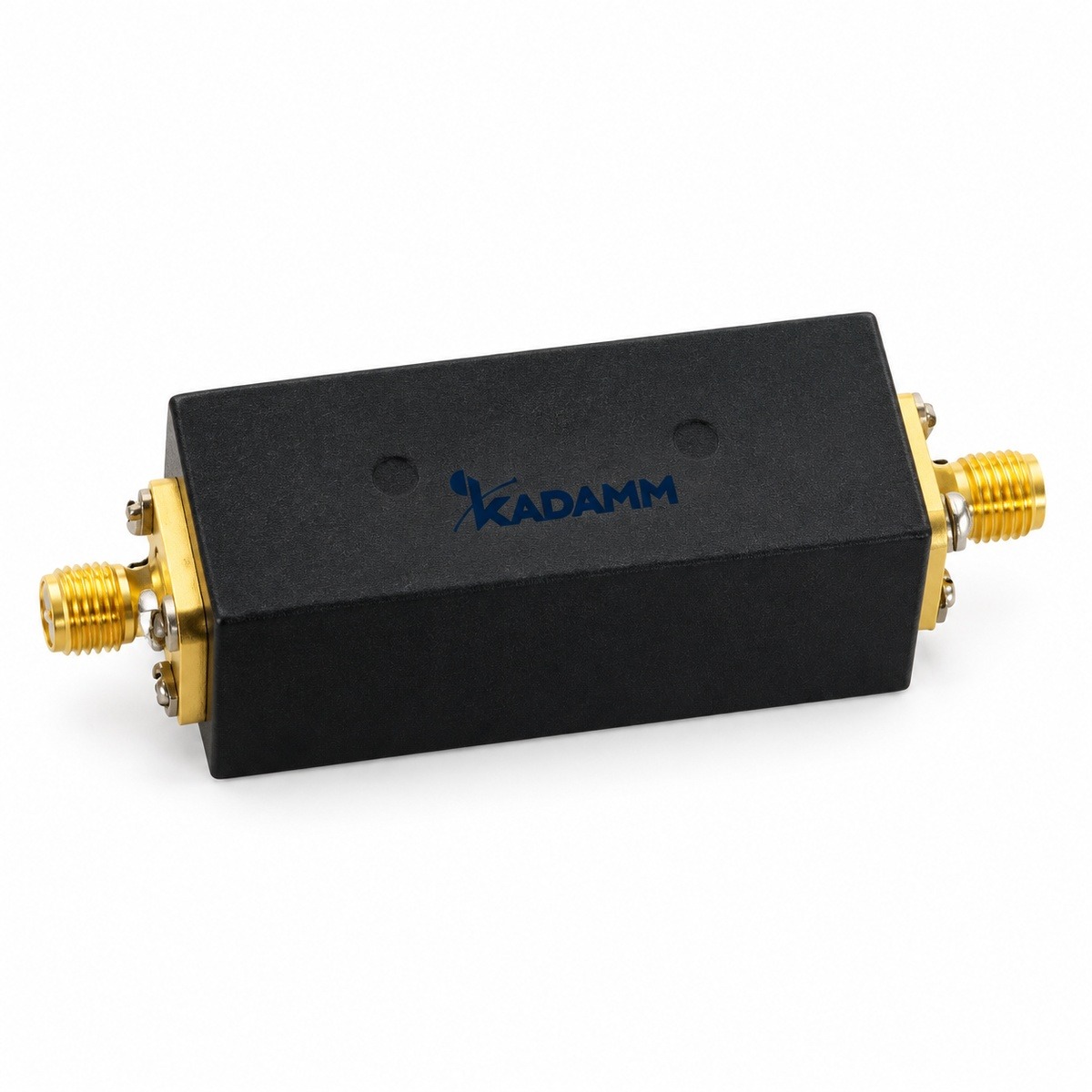

KADAMM ФНЧ-К — фильтры СВЧ производства KADAMM (КАДАММ).
В серии 10 исполнений, общий охват частот — до 18 ГГц. Подключение — SMA, N.
Внутри серии ФНЧ-К меняются частоты, потери, КСВН, соединители, подавление в полосе заграждения, потери в полосе пропускания — по ним и выбирают исполнение.
Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.
Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.
Разброс по исполнениям ФНЧ-К: вносимое ослабление — 1–1,5 дБ; КСВН — 1,25–1,5 (при КСВН 1,5 отражается около 4 % мощности). Значения для конкретного артикула — в таблице исполнений.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Фильтр KADAMM ФНЧ-К собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.
Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.
Конструкция и материалы
Резонаторы фильтра KADAMM ФНЧ-К размещены в закрытом металлическом корпусе, который экранирует их от внешних полей.
Ключевые особенности
10 исполнений, 8 рабочих полос. Самая широкая полоса — 5–806 МГц у KADAMM ФНЧ-0/806-SMA(р).
Меньше всего потерь — у KADAMM ФНЧ-0/15500-SMA(р) и KADAMM ФНЧ-0/894-SMA(р).
Лучшее согласование в серии — у KADAMM ФНЧ-4500/5500-N(в).
SMA (розетка) — у 5 исполнений; N (вилка / розетка) — у 4 исполнений; SMA (вилка / розетка) — у 1 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ФНЧ-К: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–15,5 ГГц |
| Потери, дБ | от 1 до 1,5 |
| КСВН | от 1,25 до 1,5 |
| Соединитель | SMA (розетка); N (вилка / розетка); SMA (вилка / розетка) |
| Подавление в полосе заграждения, дБ | от 15 до 70 |
| Потери в полосе пропускания, дБ | от 0,5 до 2 |
| Обратные потери / КСВН | RL ≥15 dB; /; RL ≥14 dB; RL ≥10 dB |
| Полоса пропускания, ГГц | 4,5-5,5 — KADAMM ФНЧ-4500/5500-N(в); 8-18 — KADAMM ФНЧ-8000/18000-SMA(в) |
Как читать характеристики
Таблица исполнений
Все 10 исполнений серии ФНЧ-К с артикулами для заявки.
В таблице указаны пределы: потери, КСВН, потери в полосе пропускания — не больше указанного; подавление в полосе заграждения — не меньше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Подавление в полосе заграждения, дБ | Потери в полосе пропускания, дБ | Обратные потери / КСВН |
|---|---|---|---|---|---|---|---|
| KADAMM ФНЧ-0/15500-SMA(р) | 0–15,5 | 1 | — | SMA (розетка) | 45dB при 19,6–22 ГГц | — | RL ≥15 dB |
| KADAMM ФНЧ-0/2000-N(в) | 0-2 | — | 1,5 | N (вилка / розетка) | 30 на частотах выше 3 ГГц | 1 | — |
| KADAMM ФНЧ-0/3000-SMA(р) | 0,04–3 | 1,5 | — | SMA (розетка) | 40dB при 330–5000 МГц | — | / |
| KADAMM ФНЧ-0/3100-SMA(р) | 2,7–3,1 | 1,5 | — | SMA (розетка) | 15dB при 5400–6200 МГц | — | RL ≥14 dB |
| KADAMM ФНЧ-0/4000-N(в) | 0-4 | — | 1,5 | N (вилка / розетка) | 30 на частотах выше 5 ГГц | 1 | — |
| KADAMM ФНЧ-0/8000-N(в) | 0-8 | — | 1,5 | N (вилка / розетка) | 30 на частотах выше 10 ГГц | 1 | — |
| KADAMM ФНЧ-0/806-SMA(р) | 0,005–0,806 | 1,5 | — | SMA (розетка) | 60dB при 890–960 МГц | — | RL ≥10 dB |
| KADAMM ФНЧ-0/894-SMA(р) | 0–0,894 | 1 | — | SMA (розетка) | 70dB при 1760–2668 МГц | — | RL ≥15 dB |
| KADAMM ФНЧ-4500/5500-N(в) | — | — | 1,25 | N (вилка / розетка) | 50 в полосе 7,3–11 ГГц | 0,5 | — |
| KADAMM ФНЧ-8000/18000-SMA(в) | — | — | 1,5 | SMA (вилка / розетка) | 30 на частотах выше 25 ГГц | 2 | — |
Как выбрать исполнение
Полосы исполнений серии KADAMM ФНЧ-К по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ФНЧ-0/3100-SMA(р): что происходит с сигналом 10 Вт на входе.
Применение
Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Сколько исполнений ФНЧ-К работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ФНЧ-К входят:
Техническое описание серии ФНЧ-К — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ФНЧ-К или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ФНЧ-К | Фильтры коаксиальные нижних частот | до 18 ГГц | 10 | SMA, N |
| KADAMM ППФ-К | Фильтры коаксиальные полосно-пропускающие | 1,02 – 15 ГГц | 8 | — |
| KADAMM ФВЧ-К | Фильтры коаксиальные верхних частот | 3 – 18 ГГц | 4 | N, SMA |
| KADAMM ФНЧ | Фильтры нижних частот (ФНЧ) СВЧ | до 28 ГГц | 78 | SMA, 2,92 мм, N, Ø0,8 мм штырь |
| KADAMM ФНЧ-LTCC | Фильтры LTCC | до 4,6 ГГц | 4 | — |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ФВЧ-К.
