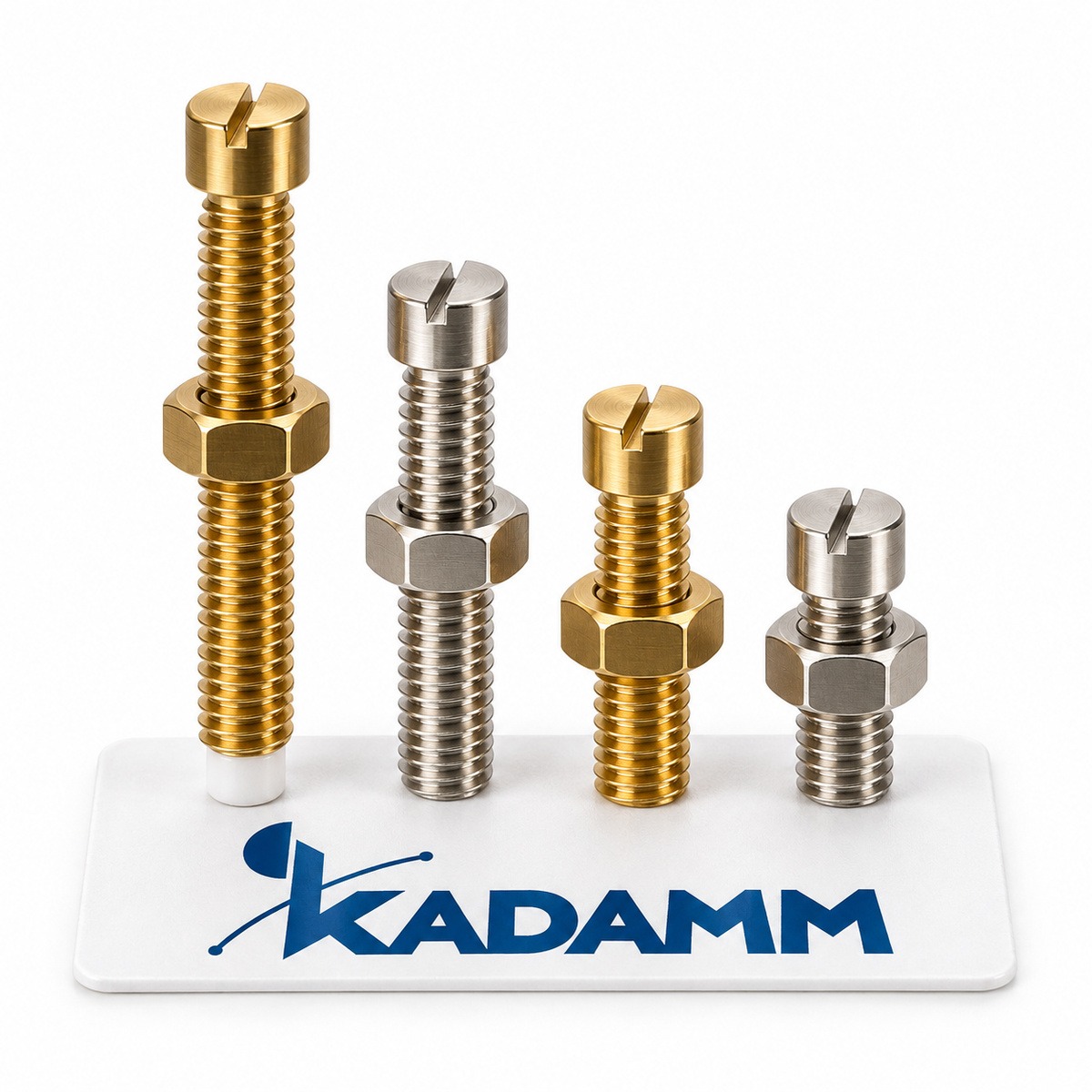

Настроечные винты волноводные KADAMM (КАДАММ) серии ПФВ-В: подстраивают согласование волноводного узла.
О серии
KADAMM ПФВ-В — настроечные винты волноводные производства KADAMM (КАДАММ).
В серии 12 исполнений.
Исполнения ПФВ-В различаются по параметрам: диаметр посадочного отверстия, длина, фланец, волновод.
Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку. Тракт под избыточным давлением осушенного воздуха не набирает влагу, а влага в волноводе — это рост потерь и пробои.
Настроечный винт, введённый в волновод, вносит реактивность и подстраивает согласование узла.
Принцип работы
Винт KADAMM ПФВ-В, введённый в волновод через широкую стенку, вносит реактивность: глубиной погружения подстраивают согласование узла.
Конструкция и материалы
Узел KADAMM ПФВ-В — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
Все исполнения серии ПФВ-В собраны в таблице ниже, с артикулами для заявки.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПФВ-В: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диаметр посадочного отверстия, мм | от 2 до 8 |
| Длина, мм | от 11,3 до 42,3 |
| Фланец | 12 вариантов — по таблице исполнений |
| Волновод | 12 вариантов — по таблице исполнений |
Таблица исполнений
Все 12 исполнений серии ПФВ-В с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Диаметр посадочного отверстия, мм | Длина, мм | Фланец | Волновод |
|---|---|---|---|---|
| KADAMM ПФВ-В-2,6×17 | 2,6 | 17 | FPWRD750-350 (дюймовый) | WRD750–WRD350 |
| KADAMM ПФВ-В-2×11,3 | 2 | 11,3 | FUGP (дюймовый) | WR22–WR10 |
| KADAMM ПФВ-В-3×13 | 3 | 13 | FBP320 | WR28 |
| KADAMM ПФВ-В-3×15 | 3 | 15 | FBP220-260 | WR42–WR34 |
| KADAMM ПФВ-В-4,17×19,8 | 4,17 | 19,8 | FBP84-100 | WR112–WR90 |
| KADAMM ПФВ-В-4×19,8 | 4 | 19,8 | FBP120-180 | WR75–WR51 |
| KADAMM ПФВ-В-4×21,8 | 4 | 21,8 | FDP84-180 | WR112–WR51 |
| KADAMM ПФВ-В-5×23,5 | 5 | 23,5 (уточняйте у менеджера) | FDP70 | WR137 |
| KADAMM ПФВ-В-6,35×28 | 6,35 | 28 | FDP48-58 | WR187–WR159 |
| KADAMM ПФВ-В-6,35×30 | 6,35 | 30 | FDP32-40 | WR284–WR229 |
| KADAMM ПФВ-В-6,35×34 | 6,35 | 34 | FDP22-26 | WR430–WR340 |
| KADAMM ПФВ-В-8×42,3 | 8 | 42,3 | FDP14-18 | WR650–WR510 |
Как выбрать исполнение
Применение
Принадлежности применяют при сборке и монтаже наружных волноводных трактов и трактов под давлением, при настройке узлов.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПФВ-В входят:
Техническое описание серии ПФВ-В — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПФВ-В или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПФВ-В | Винты настроечные волноводные | — | 12 | — |
| KADAMM ПФВ-С | Стойки и подвесы волноводов | — | 10 | — |
| KADAMM ПФВ-Ш | Шайбы-проставки волноводных фланцев | 320 МГц – 112 ГГц | 25 | — |
| KADAMM ПФВ-П | Прокладки волноводных фланцев (против утечки СВЧ) | 320 МГц – 112 ГГц | 29 | — |
| KADAMM ГВ | Гермовводы СВЧ волноводные | 320 МГц – 112 ГГц | 29 | — |
Когда брать соседнюю серию: нужны стойки и подвесы волноводов — KADAMM ПФВ-С; нужны шайбы-проставки волноводных фланцев — KADAMM ПФВ-Ш; нужны прокладки волноводных фланцев — KADAMM ПФВ-П.
