Шайбы-проставки волноводных фланцев KADAMM (КАДАММ) серии ПФВ-Ш: задают зазор между волноводными фланцами.
О серии

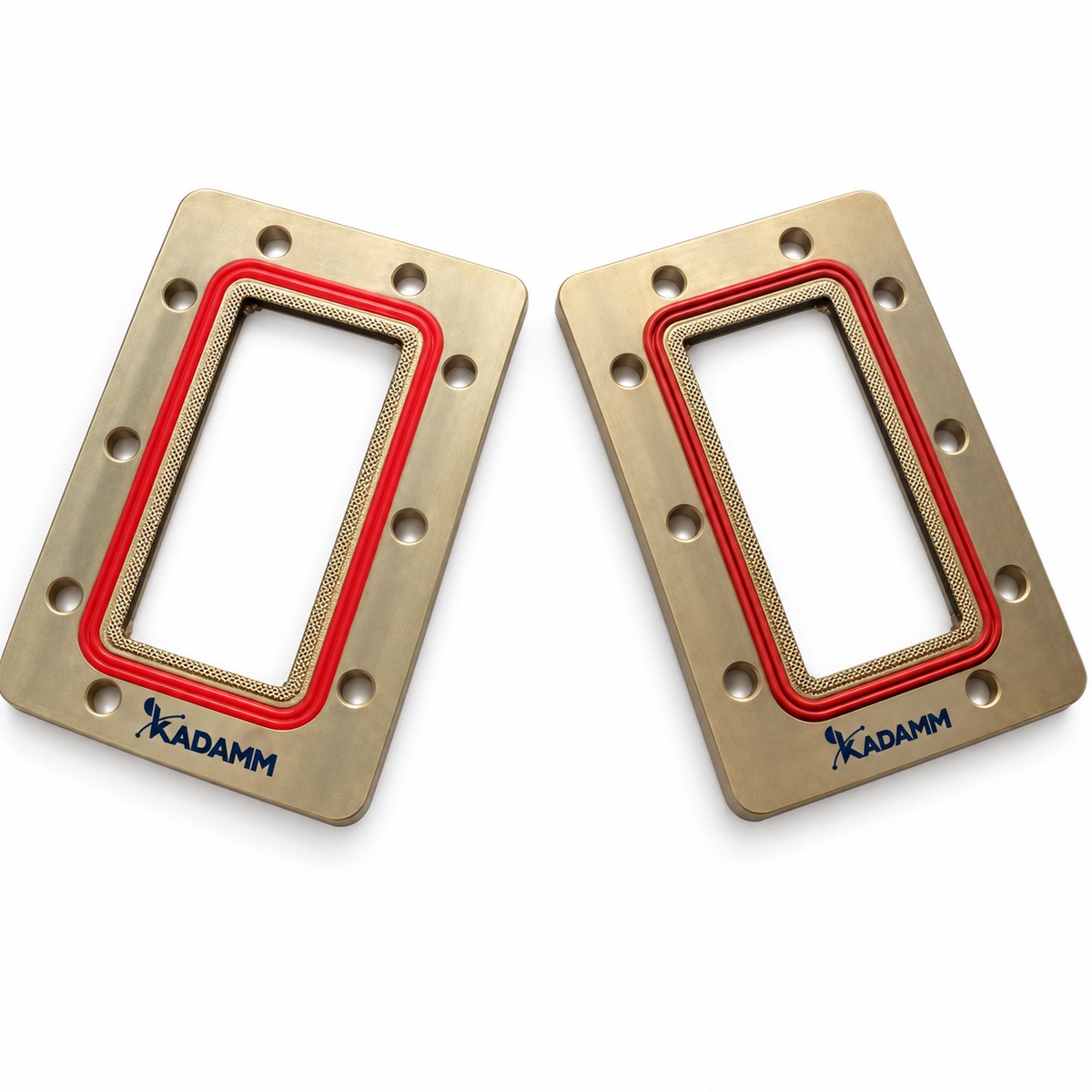

KADAMM ПФВ-Ш — шайбы-проставки волноводных фланцев производства KADAMM (КАДАММ).
В серии 38 исполнений, общий охват частот — 320 МГц – 220 ГГц.
Исполнения ПФВ-Ш различаются по параметрам: частоты, КСВН, волновод, фланец, материал, температура.
Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку. Тракт под избыточным давлением осушенного воздуха не набирает влагу, а влага в волноводе — это рост потерь и пробои.
Шайбы-проставки задают зазор между фланцами.
Разброс по исполнениям ПФВ-Ш: КСВН — 1,05. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Шайбы-проставки KADAMM ПФВ-Ш ставят между волноводными фланцами, чтобы задать нужный зазор при сборке.
Конструкция и материалы
Узел KADAMM ПФВ-Ш — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
38 исполнений, 38 рабочих полос. Самая широкая полоса — 2,6–7,8 ГГц у KADAMM ПФВ-Ш-WRD250-1/4.
Лучшее согласование в серии — у KADAMM ПФВ-Ш-WR10, KADAMM ПФВ-Ш-WR112 и ещё 23 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПФВ-Ш: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 320 МГц – 220 ГГц |
| КСВН | 1,05 |
| Волновод | 38 вариантов — по таблице исполнений |
| Фланец | 13 вариантов — по таблице исполнений |
| Материал | алюминий; медь |
| Температура, °C | -55 |
| Толщина, длины волны | 1/4 |
| Толщина, мм | от 0,88 до 64,46 |
| Средняя мощность, Вт | 13 — KADAMM ПФВ-Ш-WR8-1/4; 320 — KADAMM ПФВ-Ш-WRD110-1/4; 130 — KADAMM ПФВ-Ш-WRD180-1/4; 11800 — KADAMM ПФВ-Ш-WRD200-1/4; 5000 — KADAMM ПФВ-Ш-WRD250-1/4; 4000 — KADAMM ПФВ-Ш-WRD350-1/4; 2000 — KADAMM ПФВ-Ш-WRD475-1/4; 1100 — KADAMM ПФВ-Ш-WRD580-1/4; 800 — KADAMM ПФВ-Ш-WRD650-1/4; 1000 — KADAMM ПФВ-Ш-WRD750-1/4; 111000 — KADAMM ПФВ-Ш-WRD84-1/4 |
| Покрытие | химическое оксидирование — KADAMM ПФВ-Ш-WR102-1/4 |
| Импульсная мощность, кВт | 4 — KADAMM ПФВ-Ш-WR8-1/4; 7 — KADAMM ПФВ-Ш-WRD110-1/4; 2,4 — KADAMM ПФВ-Ш-WRD180-1/4; 187 — KADAMM ПФВ-Ш-WRD200-1/4; 50 — KADAMM ПФВ-Ш-WRD250-1/4; 70 — KADAMM ПФВ-Ш-WRD350-1/4; 40 — KADAMM ПФВ-Ш-WRD475-1/4; 17 — KADAMM ПФВ-Ш-WRD580-1/4; 12 — KADAMM ПФВ-Ш-WRD650-1/4; 15 — KADAMM ПФВ-Ш-WRD750-1/4; 1070 — KADAMM ПФВ-Ш-WRD84-1/4 |
Как читать характеристики
Таблица исполнений
Все 38 исполнений серии ПФВ-Ш с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Температура, °C | Толщина, длины волны | Толщина, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ПФВ-Ш-WR10 | 73,8-112,0 | 1,05 | WR10 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR102-1/4 | 7-11 | — | WR102 | WR102 | алюминий | −55…+85 | 1/4 | 11,28 |
| KADAMM ПФВ-Ш-WR112 | 6,57-9,99 | 1,05 | WR112 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR1150 | 0,64-0,98 | 1,05 | WR1150 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR12 | 60,5-91,9 | 1,05 | WR12 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR137 | 5,38-8,17 | 1,05 | WR137 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR15 | 55,0-65,0 | 1,05 | WR15 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR1500 | 0,49-0,75 | 1,05 | WR1500 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR159 | 4,64-7,05 | 1,05 | WR159 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR1800 | 0,41-0,62 | 1,05 | WR1800 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR187 | 3,94-5,99 | 1,05 | WR187 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR19 | 40,0-60,0 | 1,05 | WR19 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR2100 | 0,35-0,53 | 1,05 | WR2100 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR22 | 33,0-50,0 | 1,05 | WR22 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR229 | 3,22-4,9 | 1,05 | WR229 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR2300 | 0,32-0,49 | 1,05 | WR2300 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR284 | 2,60-3,95 | 1,05 | WR284 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR340 | 2,17-3,30 | 1,05 | WR340 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR430 | 1,72-2,61 | 1,05 | WR430 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR5-1/4 | 140-220 | — | WR5 | APF5 | медь | −55…+85 | 1/4 | — |
| KADAMM ПФВ-Ш-WR510 | 1,45-2,20 | 1,05 | WR510 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR62 | 11,9-18,0 | 1,05 | WR62 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR650 | 1,13-1,73 | 1,05 | WR650 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR75 | 9,84-15,0 | 1,05 | WR75 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR770 | 0,96-1,46 | 1,05 | WR770 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR8-1/4 | 90-140 | — | WR8 | APF8 | медь | −55…+85 | 1/4 | 0,88 |
| KADAMM ПФВ-Ш-WR90 | 8,20-12,40 | 1,05 | WR90 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WR975 | 0,75-1,15 | 1,05 | WR975 | — | — | — | — | — |
| KADAMM ПФВ-Ш-WRD110-1/4 | 11-26,5 | — | WRD110 | FMWRD110C24 | медь | −55…+85 | 1/4 | 4,87 |
| KADAMM ПФВ-Ш-WRD180-1/4 | 18-40 | — | WRD180 | FMWRD180C24 | медь | −55…+85 | 1/4 | 3,2 |
| KADAMM ПФВ-Ш-WRD200-1/4 | 2-4,8 | — | WRD200 | FPWRD200D24 | алюминий | −55…+85 | 1/4 | 26,89 |
| KADAMM ПФВ-Ш-WRD250-1/4 | 2,6-7,8 | — | WRD250 | FPWRD250D30 | алюминий | −55…+85 | 1/4 | 26,89 |
| KADAMM ПФВ-Ш-WRD350-1/4 | 3,5-8,2 | — | WRD350 | FPWRD350D24 | алюминий | −55…+85 | 1/4 | 15,7 |
| KADAMM ПФВ-Ш-WRD475-1/4 | 4,75-11 | — | WRD475 | FPWRD475D24 | медь | −55…+85 | 1/4 | 11,69 |
| KADAMM ПФВ-Ш-WRD580-1/4 | 5,8-16 | — | WRD580 | FPWRD580D28 | медь | −55…+85 | 1/4 | 8,33 |
| KADAMM ПФВ-Ш-WRD650-1/4 | 6,5-18 | — | WRD650 | FPWRD650D28 | медь | −55…+85 | 1/4 | 7,21 |
| KADAMM ПФВ-Ш-WRD750-1/4 | 7,5-18 | — | WRD750 | FMWRD750D24 | медь | −55…+85 | 1/4 | 7,16 |
| KADAMM ПФВ-Ш-WRD84-1/4 | 0,84-2 | — | WRD84 | FPWRD84D24 | алюминий | −55…+85 | 1/4 | 64,46 |
Как выбрать исполнение
Исполнения серии KADAMM ПФВ-Ш по участкам диапазона частот; широкополосное исполнение учтено на каждом участке, который перекрывает.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM ПФВ-Ш с наибольшим в серии КСВН 1,05.
Применение
Принадлежности применяют при сборке и монтаже наружных волноводных трактов и трактов под давлением, при настройке узлов.
Сколько исполнений ПФВ-Ш работает на каждом участке диапазона, показано на схеме в разделе «Как выбрать исполнение».
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПФВ-Ш входят:
Техническое описание серии ПФВ-Ш — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПФВ-Ш или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
- Фланец — стыковочная деталь волновода; стандарт фланца задаёт размеры и расположение отверстий.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПФВ-Ш | Шайбы-проставки волноводных фланцев | 320 МГц – 220 ГГц | 38 | — |
| KADAMM ПФВ-В | Винты настроечные волноводные | — | 12 | — |
| KADAMM ПФВ-С | Стойки и подвесы волноводов | — | 10 | — |
| KADAMM ПФВ-П | Прокладки волноводных фланцев (против утечки СВЧ) | 320 МГц – 112 ГГц | 45 | — |
| KADAMM ГВ | Гермовводы СВЧ волноводные | 320 МГц – 112 ГГц | 29 | — |
Когда брать соседнюю серию: нужны настроечные винты волноводные — KADAMM ПФВ-В; нужны стойки и подвесы волноводов — KADAMM ПФВ-С; нужны прокладки волноводных фланцев — KADAMM ПФВ-П.
