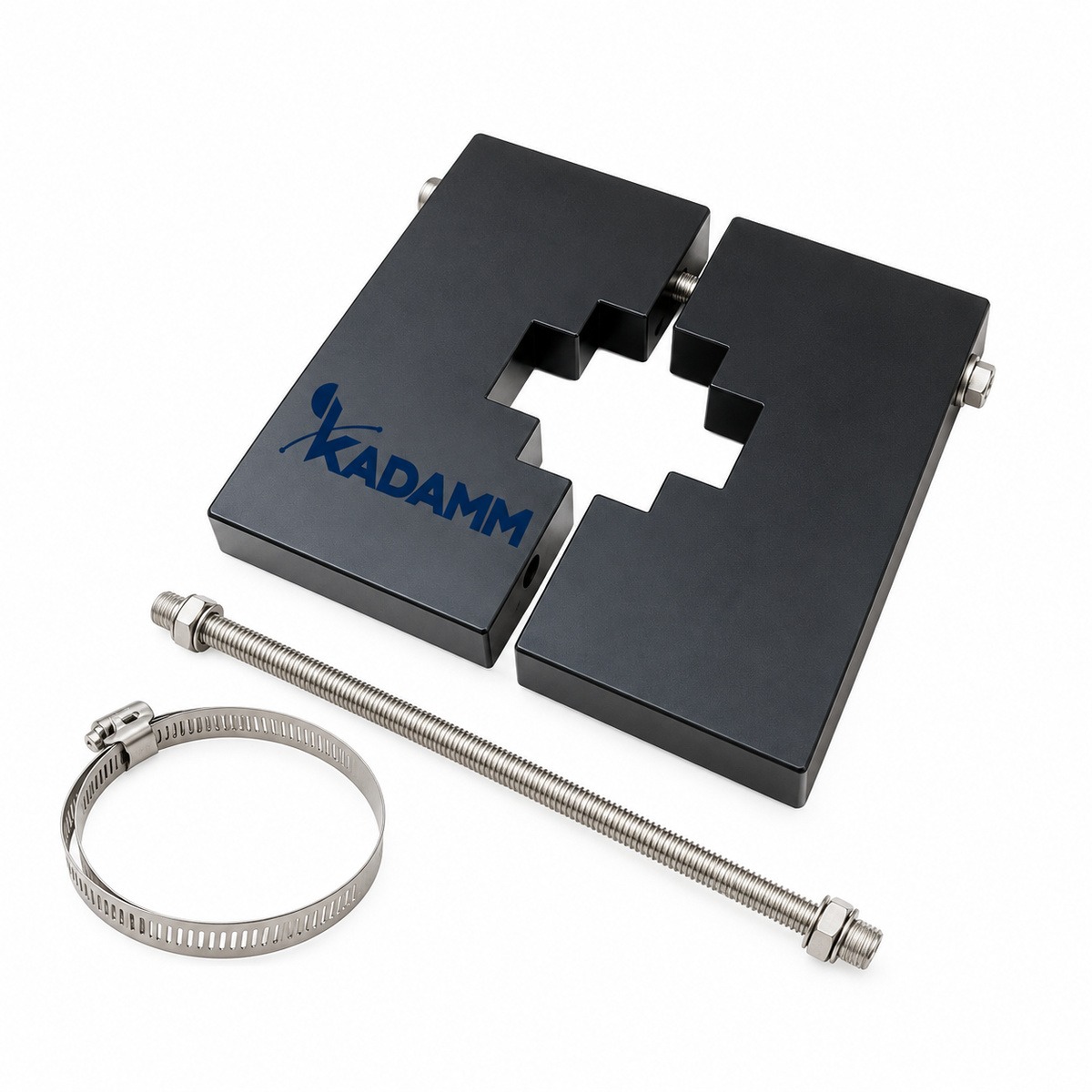

Стойки и подвесы волноводов KADAMM (КАДАММ) серии ПФВ-С: крепят волновод к конструкции без нагрузки на фланцы.
О серии
KADAMM ПФВ-С — стойки и подвесы волноводов производства KADAMM (КАДАММ).
В серии 10 исполнений.
Внутри серии ПФВ-С меняются волновод — по ним и выбирают исполнение.
Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку. Тракт под избыточным давлением осушенного воздуха не набирает влагу, а влага в волноводе — это рост потерь и пробои.
Стойки и подвесы крепят волновод к конструкции так, чтобы вес не ложился на фланцы.
Принцип работы
Стойки и подвесы KADAMM ПФВ-С крепят волновод к стене, мачте или конструкции, так что вес тракта не ложится на фланцевые соединения.
Конструкция и материалы
Узел KADAMM ПФВ-С — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
Все исполнения серии ПФВ-С собраны в таблице ниже, с артикулами для заявки.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПФВ-С: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Волновод | 10 вариантов — по таблице исполнений |
| Диапазон частот, ГГц | уточняйте у менеджера |
Таблица исполнений
Все 10 исполнений серии ПФВ-С с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Волновод |
|---|---|
| KADAMM ПФВ-С-WR112 | WR112 |
| KADAMM ПФВ-С-WR137 | WR137 |
| KADAMM ПФВ-С-WR159 | WR159 |
| KADAMM ПФВ-С-WR187 | WR187 |
| KADAMM ПФВ-С-WR229 | WR229 |
| KADAMM ПФВ-С-WR284 | WR284 |
| KADAMM ПФВ-С-WR430 | WR430 |
| KADAMM ПФВ-С-WR62 | WR62 |
| KADAMM ПФВ-С-WR75 | WR75 |
| KADAMM ПФВ-С-WR90 | WR90 |
Как выбрать исполнение
Применение
Принадлежности применяют при сборке и монтаже наружных волноводных трактов и трактов под давлением, при настройке узлов.
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПФВ-С входят:
Техническое описание серии ПФВ-С — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПФВ-С или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПФВ-С | Стойки и подвесы волноводов | — | 10 | — |
| KADAMM ПФВ-В | Винты настроечные волноводные | — | 12 | — |
| KADAMM ПФВ-Ш | Шайбы-проставки волноводных фланцев | 320 МГц – 112 ГГц | 25 | — |
| KADAMM ПФВ-П | Прокладки волноводных фланцев (против утечки СВЧ) | 320 МГц – 112 ГГц | 29 | — |
| KADAMM ГВ | Гермовводы СВЧ волноводные | 320 МГц – 112 ГГц | 29 | — |
Когда брать соседнюю серию: нужны настроечные винты волноводные — KADAMM ПФВ-В; нужны шайбы-проставки волноводных фланцев — KADAMM ПФВ-Ш; нужны прокладки волноводных фланцев — KADAMM ПФВ-П.
