KADAMM · Прокладки волноводных фланцев

KADAMM ПФВ-П — серия производства KADAMM (КАДАММ): 29 моделей, 320 МГц – 112 ГГц, соединители по таблице исполнений.

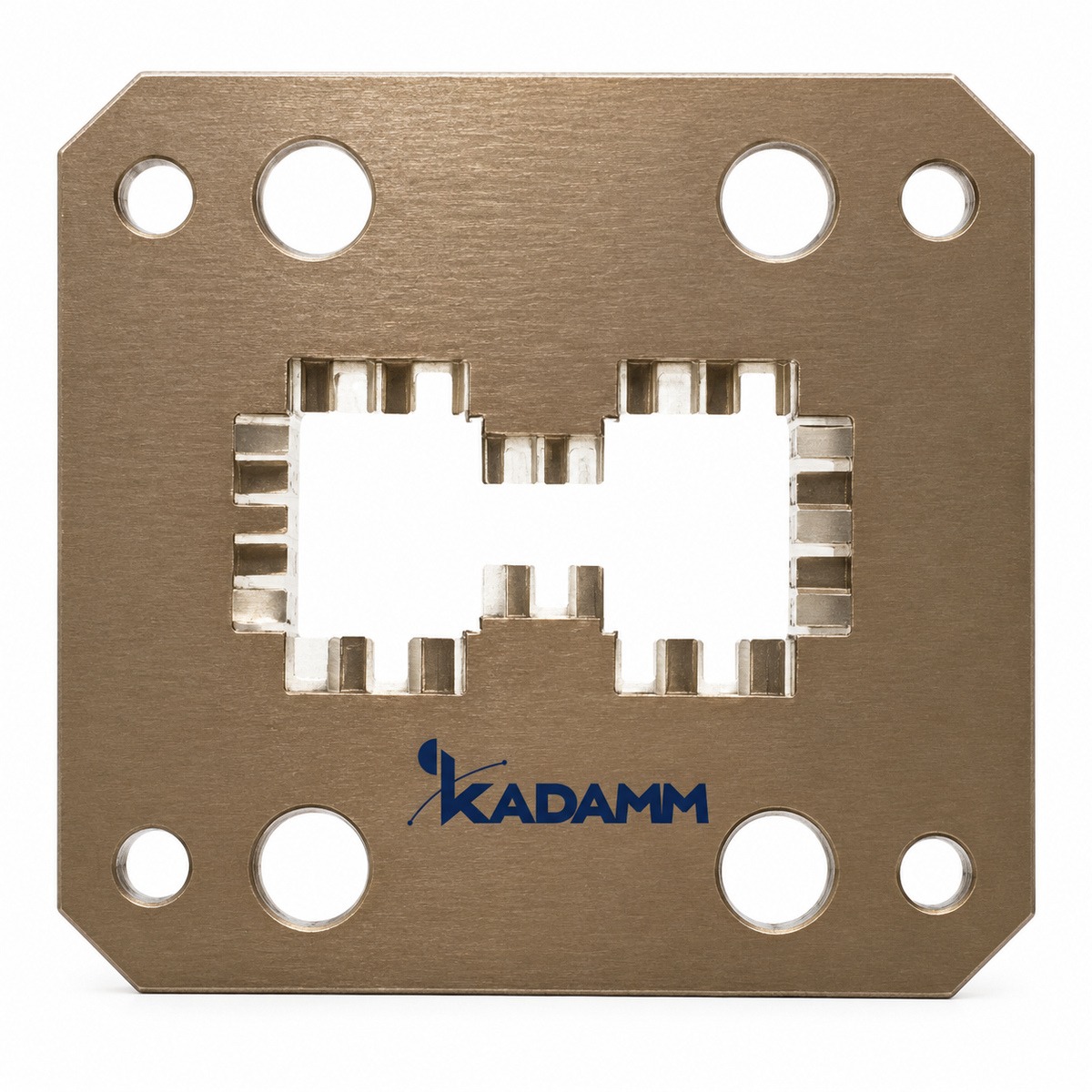

Прокладки волноводных фланцев (против утечки СВЧ) KADAMM ПФВ-П

320 МГц – 112 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM ПФВ-П герметизируют стык фланцев и не выпускают излучение. В серии ПФВ-П — 29 моделей, общий диапазон 320 МГц – 112 ГГц, соединители по таблице исполнений.

Исполнения ПФВ-П различаются по параметрам: частоты, волновод, фланец, покрытие, толщина. Общее для всех моделей ПФВ-П: материал — медь.

Где применяют KADAMM ПФВ-П: наружные волноводные тракты; тракты под давлением; сборка волноводных узлов. Нужное исполнение ПФВ-П выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 320 МГц – 112 ГГцВесь диапазон серии ПФВ-П закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель ПФВ-П, сверьте её полосу с крайними частотами вашей системы.

ВолноводСечение волновода у модели ПФВ-П выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ФланецФланец модели ПФВ-П должен совпадать с фланцами соседних узлов тракта.

ПокрытиеМатериал и покрытие модели ПФВ-П выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Материал	медь

Исполнения серии

Артикул	Частоты, ГГц	Волновод	Фланец	Покрытие	Толщина, мм
KADAMM ПФВ-П-WR10	73,8-112	WR10	FUGP	золочение	0,1
KADAMM ПФВ-П-WR112	6,57-9,99	WR112	FBP	серебрение	0,1
KADAMM ПФВ-П-WR1150	0,64-0,98	WR1150	FDP	серебрение	0,2
KADAMM ПФВ-П-WR12	60,5-91,9	WR12	FUGP	золочение	0,1
KADAMM ПФВ-П-WR137	5,38-8,17	WR137	FDP	серебрение	0,2
KADAMM ПФВ-П-WR15	49,8-75,8	WR15	FUGP	золочение	0,1
KADAMM ПФВ-П-WR1500	0,49-0,75	WR1500	FDP	серебрение	0,2
KADAMM ПФВ-П-WR159	4,64-7,05	WR159	FDP	серебрение	0,2
KADAMM ПФВ-П-WR1800	0,41-0,62	WR1800	FDP	серебрение	0,2
KADAMM ПФВ-П-WR187	3,94-5,99	WR187	FDP	серебрение	0,2
KADAMM ПФВ-П-WR19	39,2-59,6	WR19	FUGP	золочение	0,1
KADAMM ПФВ-П-WR2100	0,35-0,53	WR2100	FDP	серебрение	0,2
KADAMM ПФВ-П-WR22	32,9-50,1	WR22	FUGP	золочение	0,1
KADAMM ПФВ-П-WR229	3,22-4,90	WR229	FDP	серебрение	0,2
KADAMM ПФВ-П-WR2300	0,32-0,49	WR2300	FDP	серебрение	0,2
KADAMM ПФВ-П-WR28	26,5-40,0	WR28	FBP	серебрение	0,1
KADAMM ПФВ-П-WR284	2,60-3,95	WR284	FDP	серебрение	0,2
KADAMM ПФВ-П-WR34	21,7-33,0	WR34	FBP	серебрение	0,1
KADAMM ПФВ-П-WR340	2,17-3,30	WR340	FDP	серебрение	0,2
KADAMM ПФВ-П-WR42	17,6-26,7	WR42	FBP	серебрение	0,1
KADAMM ПФВ-П-WR430	1,72-2,61	WR430	FDP	серебрение	0,2
KADAMM ПФВ-П-WR51	14,5-22,0	WR51	FBP	серебрение	0,1
KADAMM ПФВ-П-WR510	1,45-2,20	WR510	FDP	серебрение	0,2
KADAMM ПФВ-П-WR62	11,9-18,0	WR62	FBP	серебрение	0,1
KADAMM ПФВ-П-WR650	1,13-1,73	WR650	FDP	серебрение	0,2
KADAMM ПФВ-П-WR75	9,84-15,0	WR75	FBP	серебрение	0,1
KADAMM ПФВ-П-WR770	0,96-1,46	WR770	FDP	серебрение	0,2
KADAMM ПФВ-П-WR90	8,20-12,40	WR90	FBP	серебрение	0,1
KADAMM ПФВ-П-WR975	0,75-1,15	WR975	FDP	серебрение	0,2

Вопросы по серии

В каком диапазоне работает серия KADAMM ПФВ-П?

Общий диапазон серии ПФВ-П — 320 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ПФВ-П?

В серии ПФВ-П — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ПФВ-П?

Назовите артикул исполнения из таблицы, например «KADAMM ПФВ-П-WR10», и количество.

Какие документы есть на серию KADAMM ПФВ-П?

Техническое описание серии ПФВ-П и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
