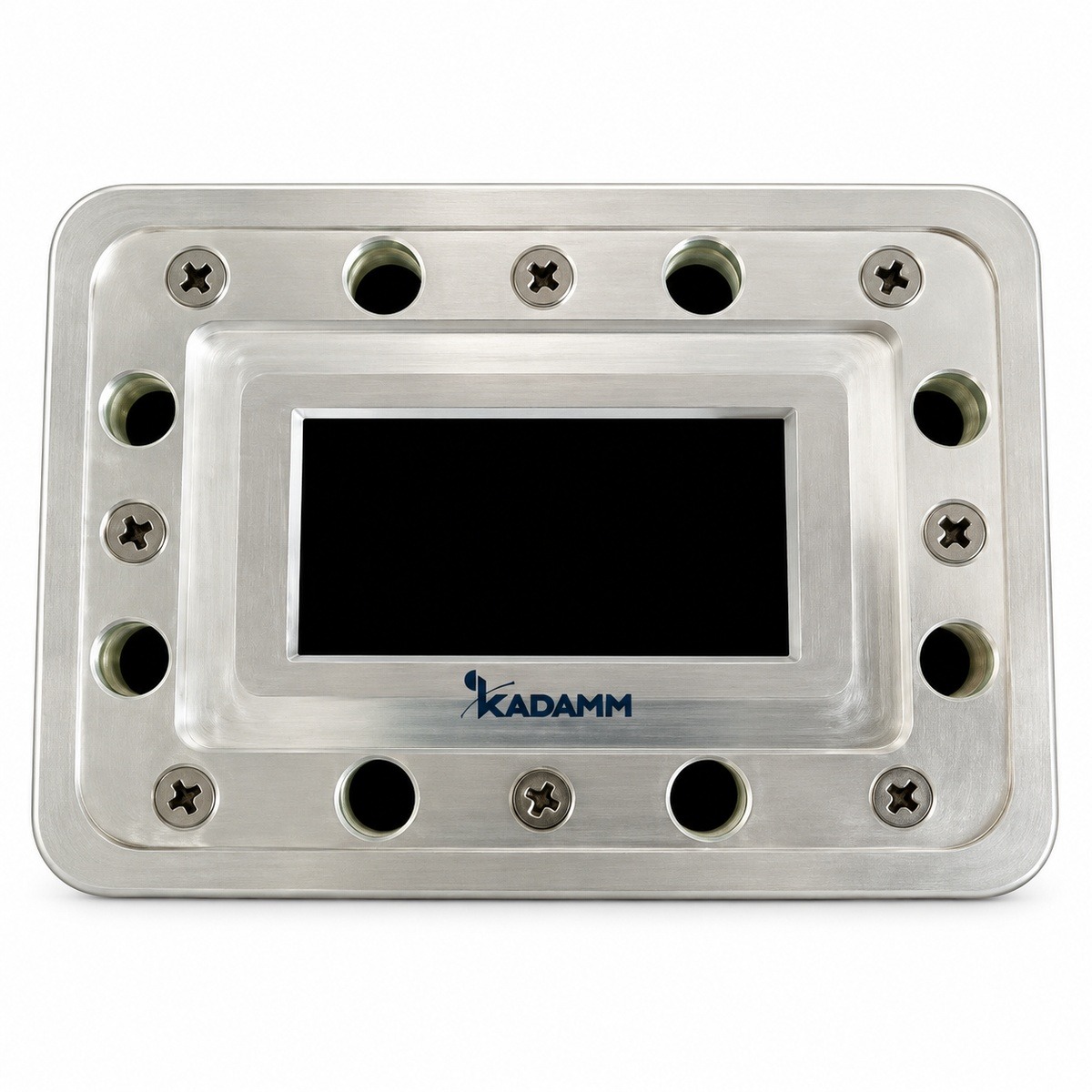

Гермовводы СВЧ волноводные KADAMM ГВ

Name: Гермовводы СВЧ волноводные KADAMM ГВ
Brand: КАДАММ
SKU: KADAMM ГВ

Производитель:КАДАММ

Артикул: KADAMM ГВ

Техническое описание серии KADAMM ГВ

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Гермовводы волноводные

Серия KADAMM ГВ: 29 моделей, 320 МГц – 112 ГГц, соединители по таблице исполнений.

320 МГц – 112 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Гермовводы волноводные серии ГВ пропускают СВЧ-энергию через герметичную стенку. Состав серии ГВ: 29 моделей, общий диапазон 320 МГц – 112 ГГц, соединители по таблице исполнений.

По моделям KADAMM ГВ: КСВН от 1,25 до 1,4. Исполнения ГВ различаются по параметрам: частоты, КСВН, волновод, фланец, материал.

Типовые задачи для серии ГВ: тракты под давлением; ввод волновода в аппаратную; защита от влаги. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ГВ.

На что смотреть при подборе

Диапазон 320 МГц – 112 ГГцПолосу каждой модели ГВ смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыВыбирая модель ГВ, сверьте её полосу с крайними частотами вашей системы.

КСВНЧем ниже КСВН модели ГВ, тем меньше отражений и неравномерность в тракте.

ВолноводСечение волновода у модели ГВ выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ФланецФланец модели ГВ должен совпадать с фланцами соседних узлов тракта.

МатериалМатериал и покрытие модели ГВ выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	КСВН	Волновод	Фланец	Материал
KADAMM ГВ-WR10	73,8-112	1,4	WR10	FUGP	медь
KADAMM ГВ-WR112	6,57-9,99	1,25	WR112	FBP/FBM	медь
KADAMM ГВ-WR1150	0,64-0,98	1,25	WR1150	FDP/FDM	алюминий
KADAMM ГВ-WR12	60,5-91,9	1,4	WR12	FUGP	медь
KADAMM ГВ-WR137	5,38-8,17	1,25	WR137	FDP/FDM	медь
KADAMM ГВ-WR15	49,8-75,8	1,4	WR15	FUGP	медь
KADAMM ГВ-WR1500	0,49-0,75	1,25	WR1500	FDP/FDM	алюминий
KADAMM ГВ-WR159	4,64-7,05	1,25	WR159	FDP/FDM	алюминий
KADAMM ГВ-WR1800	0,41-0,62	1,25	WR1800	FDP/FDM	алюминий
KADAMM ГВ-WR187	3,94-5,99	1,25	WR187	FDP/FDM	алюминий
KADAMM ГВ-WR19	39,2-59,6	1,3	WR19	FUGP	медь
KADAMM ГВ-WR2100	0,35-0,53	1,25	WR2100	FDP/FDM	алюминий
KADAMM ГВ-WR22	32,9-50,1	1,3	WR22	FUGP	медь
KADAMM ГВ-WR229	3,22-4,90	1,25	WR229	FDP/FDM	алюминий
KADAMM ГВ-WR2300	0,32-0,49	1,25	WR2300	FDP/FDM	алюминий
KADAMM ГВ-WR28	26,5-40,0	1,25	WR28	FBP/FBM	медь
KADAMM ГВ-WR284	2,60-3,95	1,25	WR284	FDP/FDM	алюминий
KADAMM ГВ-WR34	21,7-33,0	1,25	WR34	FBP/FBM	медь
KADAMM ГВ-WR340	2,17-3,30	1,25	WR340	FDP/FDM	алюминий
KADAMM ГВ-WR42	17,6-26,7	1,25	WR42	FBP/FBM	медь
KADAMM ГВ-WR430	1,72-2,61	1,25	WR430	FDP/FDM	алюминий
KADAMM ГВ-WR51	14,5-22,0	1,25	WR51	FBP/FBM	медь
KADAMM ГВ-WR510	1,45-2,20	1,25	WR510	FDP/FDM	алюминий
KADAMM ГВ-WR62	11,9-18,0	1,25	WR62	FBP/FBM	медь
KADAMM ГВ-WR650	1,13-1,73	1,25	WR650	FDP/FDM	алюминий
KADAMM ГВ-WR75	9,84-15,0	1,25	WR75	FBP/FBM	медь
KADAMM ГВ-WR770	0,96-1,46	1,25	WR770	FDP/FDM	алюминий
KADAMM ГВ-WR90	8,20-12,40	1,25	WR90	FBP/FBM	медь
KADAMM ГВ-WR975	0,75-1,15	1,25	WR975	FDP/FDM	алюминий

Вопросы по серии

В каком диапазоне работает серия KADAMM ГВ?

Общий диапазон серии ГВ — 320 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ГВ?

В серии ГВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ГВ?

Назовите артикул исполнения из таблицы, например «KADAMM ГВ-WR10», и количество.

Какие документы есть на серию KADAMM ГВ?

К серии ГВ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ГВ под ваш тракт
