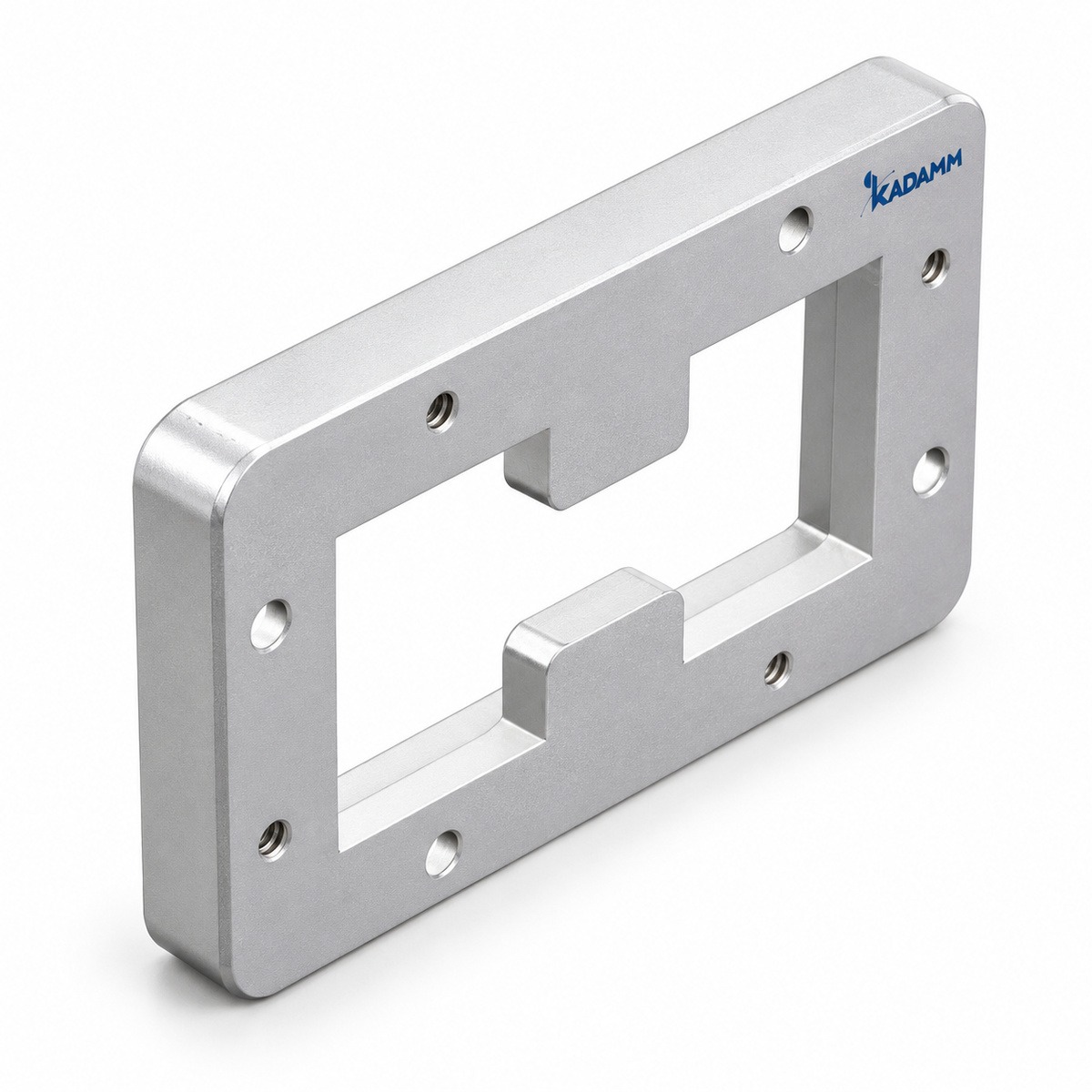

Фланцы волноводные KADAMM (КАДАММ) серии ПФВ-Ф: соединяют волноводные секции и узлы в тракт.
О серии
KADAMM ПФВ-Ф — фланцы волноводные производства KADAMM (КАДАММ).
В серии 16 исполнений, общий охват частот — 840 МГц – 220 ГГц.
Внутри серии ПФВ-Ф меняются частоты, габариты, волновод, материал, обозначение фланца, масса — по ним и выбирают исполнение.
Принадлежности волноводного тракта отвечают за герметичность, крепление и настройку. Тракт под избыточным давлением осушенного воздуха не набирает влагу, а влага в волноводе — это рост потерь и пробои.
Принцип работы
Фланец KADAMM ПФВ-Ф напаивают или приваривают на торец волноводной трубы; по нему секции и узлы стягивают в тракт. Фланцы стыкуют только одного стандарта и сечения: от точности их плоскости и соосности зависит согласование стыка.
Конструкция и материалы
Узел KADAMM ПФВ-Ф — металлическая волноводная конструкция с фланцами для стыковки с трактом. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
16 исполнений, 10 рабочих полос. Самая широкая полоса — 2,6–7,8 ГГц у KADAMM ПФВ-Ф-WRD250-А.
Самое компактное исполнение — KADAMM ПФВ-Ф-WR5-М.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ПФВ-Ф: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 840 МГц – 220 ГГц |
| Габариты, мм | от 19,05×19,05×6,35 до 219,7×135,7×12 |
| Волновод | 10 вариантов — по таблице исполнений |
| Материал | медь; алюминий |
| Обозначение фланца | 8 вариантов — по таблице исполнений |
| Масса, кг | от 0,008 до 1,805 |
| Рабочая температура, °C | −55…+85 |
| Тип фланца | плоский (cover) |
Как читать характеристики
Таблица исполнений
Все 16 исполнений серии ПФВ-Ф с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Габариты, мм | Волновод | Материал | Обозначение фланца | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM ПФВ-Ф-WR5-М | 140-220 | 19,05×19,05×6,35 | WR5 | медь | UG-387/U | 0,009 |
| KADAMM ПФВ-Ф-WR6-М | 110-170 | 19,05×19,05×6,35 | WR6 | медь | UG-387/U | 0,009 |
| KADAMM ПФВ-Ф-WR8-М | 90-140 | 19,05×19,05×6,35 | WR8 | медь | UG-387/U | 0,008 |
| KADAMM ПФВ-Ф-WRD200-А | 2-4,8 | 90,2×54,9×9,4 | WRD200 | алюминий | FPWRD200D24 | 0,074 |
| KADAMM ПФВ-Ф-WRD200-М | 2-4,8 | 90,2×54,9×9,4 | WRD200 | медь | FPWRD200D24 | 0,224 |
| KADAMM ПФВ-Ф-WRD250-А | 2,6-7,8 | 81×62×8 | WRD250 | алюминий | FPWRD250D30 | 0,091 |
| KADAMM ПФВ-Ф-WRD250-М | 2,6-7,8 | 81×62×8 | WRD250 | медь | FPWRD250D30 | 0,277 |
| KADAMM ПФВ-Ф-WRD350-А | 3,5-8,2 | 69,9×50,8×6,4 | WRD350 | алюминий | FPWRD350D24 | 0,047 |
| KADAMM ПФВ-Ф-WRD350-М | 3,5-8,2 | 69,9×50,8×6,4 | WRD350 | медь | FPWRD350D24 | 0,144 |
| KADAMM ПФВ-Ф-WRD475-А | 4,75-11 | 50×35,3×6,4 | WRD475 | алюминий | FPWRD475D24 | 0,022 |
| KADAMM ПФВ-Ф-WRD475-М | 4,75-11 | 50×35,3×6,4 | WRD475 | медь | FPWRD475D24 | 0,07 |
| KADAMM ПФВ-Ф-WRD650-М | 6,5-18 | 35×35×6,4 | WRD650 | медь | FPWRD650D28 | 0,051 |
| KADAMM ПФВ-Ф-WRD750-А | 7,5-18 | 35×35×6,4 | WRD750 | алюминий | FPWRD750D24 | 0,018 |
| KADAMM ПФВ-Ф-WRD750-М | 7,5-18 | 35×35×6,4 | WRD750 | медь | FPWRD750D24 | 0,056 |
| KADAMM ПФВ-Ф-WRD84-А | 0,84-2 | 219,7×135,7×12 | WRD84 | алюминий | FPWRD84D24 | 0,568 |
| KADAMM ПФВ-Ф-WRD84-М | 0,84-2 | 219,7×135,7×12 | WRD84 | медь | FPWRD84D24 | 1,805 |
Как выбрать исполнение
Полосы исполнений серии KADAMM ПФВ-Ф по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Какая длина волны на краях охвата серии ПФВ-Ф и что из этого следует для монтажа.
Применение
Принадлежности применяют при сборке и монтаже наружных волноводных трактов и трактов под давлением, при настройке узлов.
Сколько исполнений ПФВ-Ф работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ПФВ-Ф входят:
Техническое описание серии ПФВ-Ф — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ПФВ-Ф или соседней серии.
Термины и стандарты
- Обозначение WR — ширина широкой стенки волновода в сотых долях дюйма: чем меньше число, тем выше рабочие частоты.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ПФВ-Ф | Фланцы волноводные | 840 МГц – 220 ГГц | 16 | — |
| KADAMM ПФВ-В | Винты настроечные волноводные | — | 12 | — |
| KADAMM ПФВ-С | Стойки и подвесы волноводов | — | 10 | — |
| KADAMM ПФВ-Ш | Шайбы-проставки волноводных фланцев | 320 МГц – 220 ГГц | 38 | — |
| KADAMM ПФВ-П | Прокладки волноводных фланцев (против утечки СВЧ) | 320 МГц – 112 ГГц | 45 | — |
Когда брать соседнюю серию: нужны настроечные винты волноводные — KADAMM ПФВ-В; нужны стойки и подвесы волноводов — KADAMM ПФВ-С; нужны шайбы-проставки волноводных фланцев — KADAMM ПФВ-Ш.
