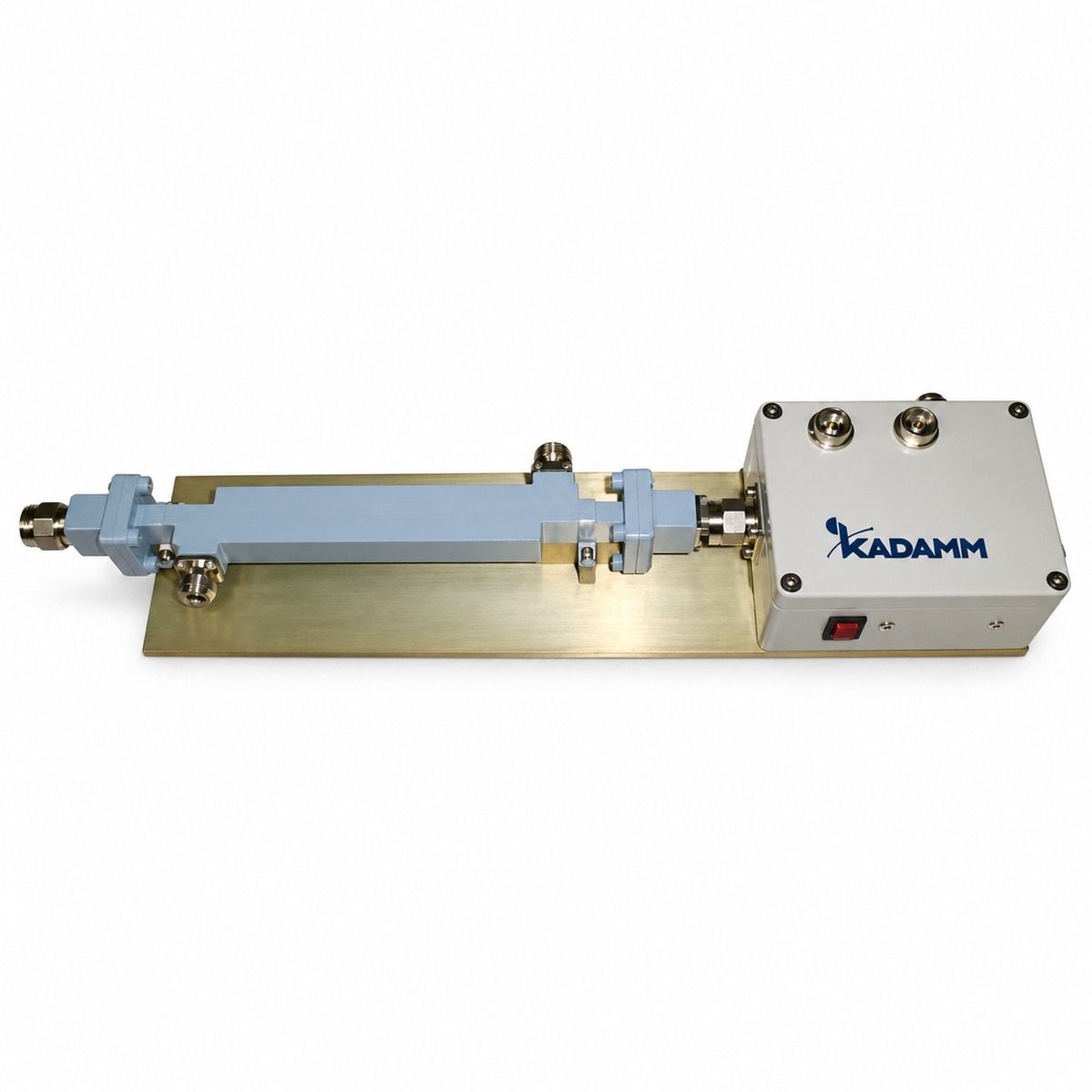

KADAMM ПЭ-ВМ — серия производства KADAMM (КАДАММ): 7 моделей, 250 МГц – 18 ГГц, соединители N.
О серии
Переключатели СВЧ серии ПЭ-ВМ коммутируют высокочастотный сигнал между портами. Состав серии ПЭ-ВМ: 7 моделей, общий диапазон 250 МГц – 18 ГГц, соединители N.
По моделям KADAMM ПЭ-ВМ: вносимые потери от 0,5 до 2 дБ; КСВН от 1,3 до 2. Исполнения ПЭ-ВМ различаются по параметрам: частоты, потери, КСВН. Общее для всех моделей ПЭ-ВМ: развязка, дБ, не менее — 50; соединитель — N (розетка).
Типовые задачи для серии ПЭ-ВМ: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Нужное исполнение ПЭ-ВМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Развязка, дБ, не менее | 50 |
| Соединитель | N (розетка) |
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН |
|---|---|---|---|
| KADAMM ПЭ-1000/2000-N(р)-М | 1-2 | 1,3 | 1,7 |
| KADAMM ПЭ-12000/18000-N(р)-М | 12-18 | 2,0 | 2 |
| KADAMM ПЭ-2000/4000-N(р)-М | 2-4 | 1,5 | 1,7 |
| KADAMM ПЭ-250/500-N(р)-М | 0,25-0,5 | 0,5 | 1,3 |
| KADAMM ПЭ-4000/8000-N(р)-М | 4-8 | 1,8 | 2 |
| KADAMM ПЭ-500/1000-N(р)-М | 0,5-1 | 1 | 1,5 |
| KADAMM ПЭ-8000/12000-N(р)-М | 8-12 | 2,0 | 2 |
Вопросы по серии
Общий диапазон серии ПЭ-ВМ — 250 МГц – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-ВМ — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-1000/2000-N(р)-М», и количество.
Техническое описание серии ПЭ-ВМ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
