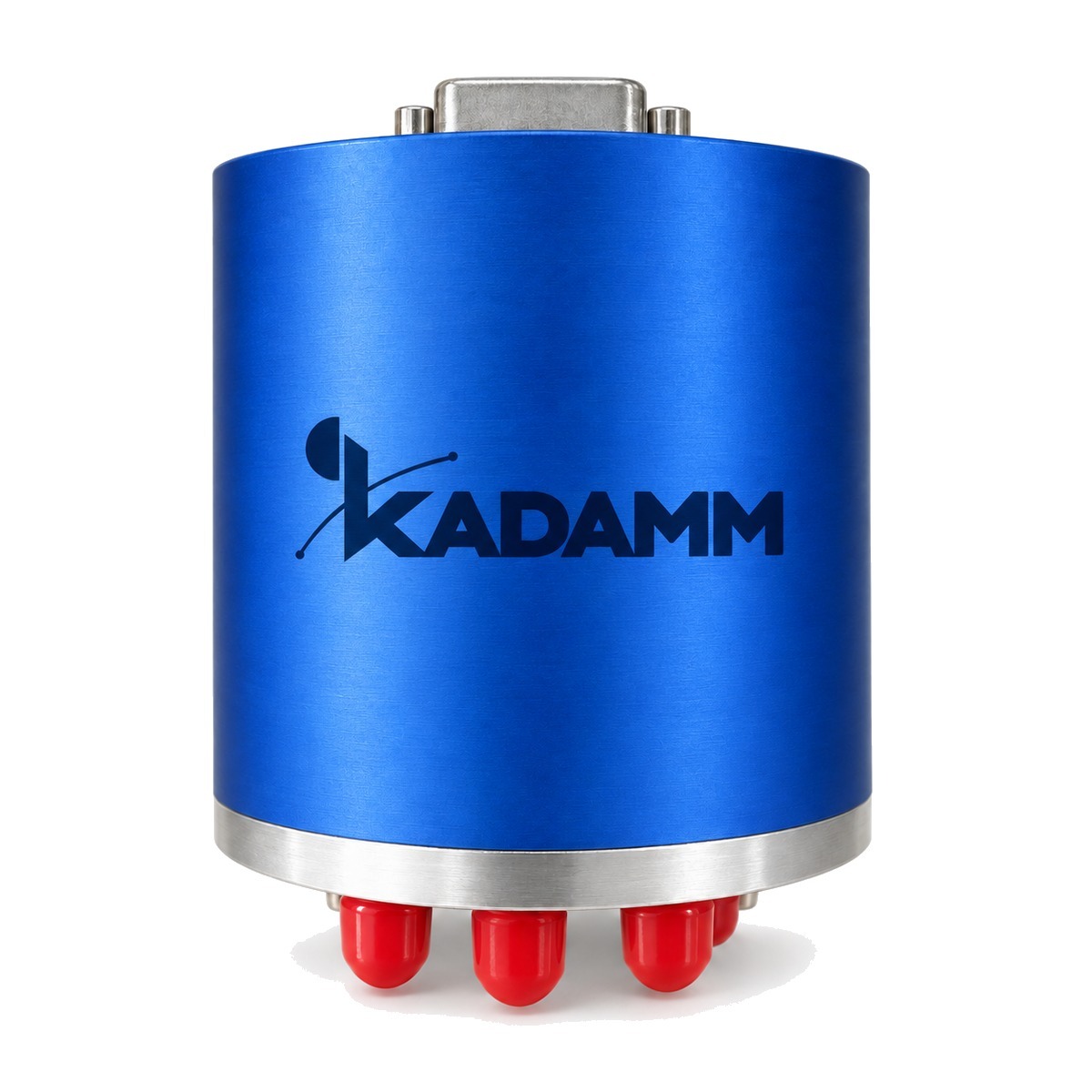

Переключатели СВЧ KADAMM в серии ПЭ-SP7T/SP8T: 3 модели, до 40 ГГц, соединители 2,92 мм.
О серии
Изделия серии KADAMM ПЭ-SP7T/SP8T коммутируют высокочастотный сигнал между портами. Состав серии ПЭ-SP7T/SP8T: 3 модели, общий диапазон до 40 ГГц, соединители 2,92 мм.
Модели внутри серии ПЭ-SP7T/SP8T отличаются параметрами: частоты, соединители, потери, развязка и КСВН по диапазонам, напряжение, с согласованной нагрузкой, тип привода. Общее для всех моделей ПЭ-SP7T/SP8T: тип переключателя — SP7T–SP8T; исполнение — стандартное.
Типовые задачи для серии ПЭ-SP7T/SP8T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПЭ-SP7T/SP8T.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Тип переключателя | SP7T–SP8T |
| Исполнение | стандартное |
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | С согласованной нагрузкой | Тип привода | Разъём питания и управления |
|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-40-3X1Z-1 | 0–40 | 2,92 мм | 0–12 ГГц: 0,5 / 70 / 1,4; 12–18 ГГц: 0,6 / 60 / 1,5; 18–26,5 ГГц: 0,8 / 55 / 1,7; 26,5–40 ГГц: 1,1 / 50 / 2,0 | +12, +24, +28 | нет | нормально разомкнутый | D-Sub |
| KADAMM ПЭ-40-WX1Z-1 | 0–40 | 2,92 мм | 0–12 ГГц: 0,5 / 70 / 1,4; 12–18 ГГц: 0,6 / 60 / 1,5; 18–26,5 ГГц: 0,8 / 55 / 1,7; 26,5–40 ГГц: 1,1 / 50 / 2,0 | +12, +24, +28 | да | с фиксацией, нормально разомкнутый | D-Sub |
| KADAMM ПЭ-8-3XYZ | 0–8 | N | 0–3 ГГц: 0,4 / 70 / 1,5; 3–8 ГГц: 0,7 / 60 / 1,7 | +12, +24 | нет | нормально разомкнутый | штырь, D-Sub |
Вопросы по серии
Общий диапазон серии ПЭ-SP7T/SP8T — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-SP7T/SP8T — 2,92 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-40-3X1Z-1», и количество.
К серии ПЭ-SP7T/SP8T прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
