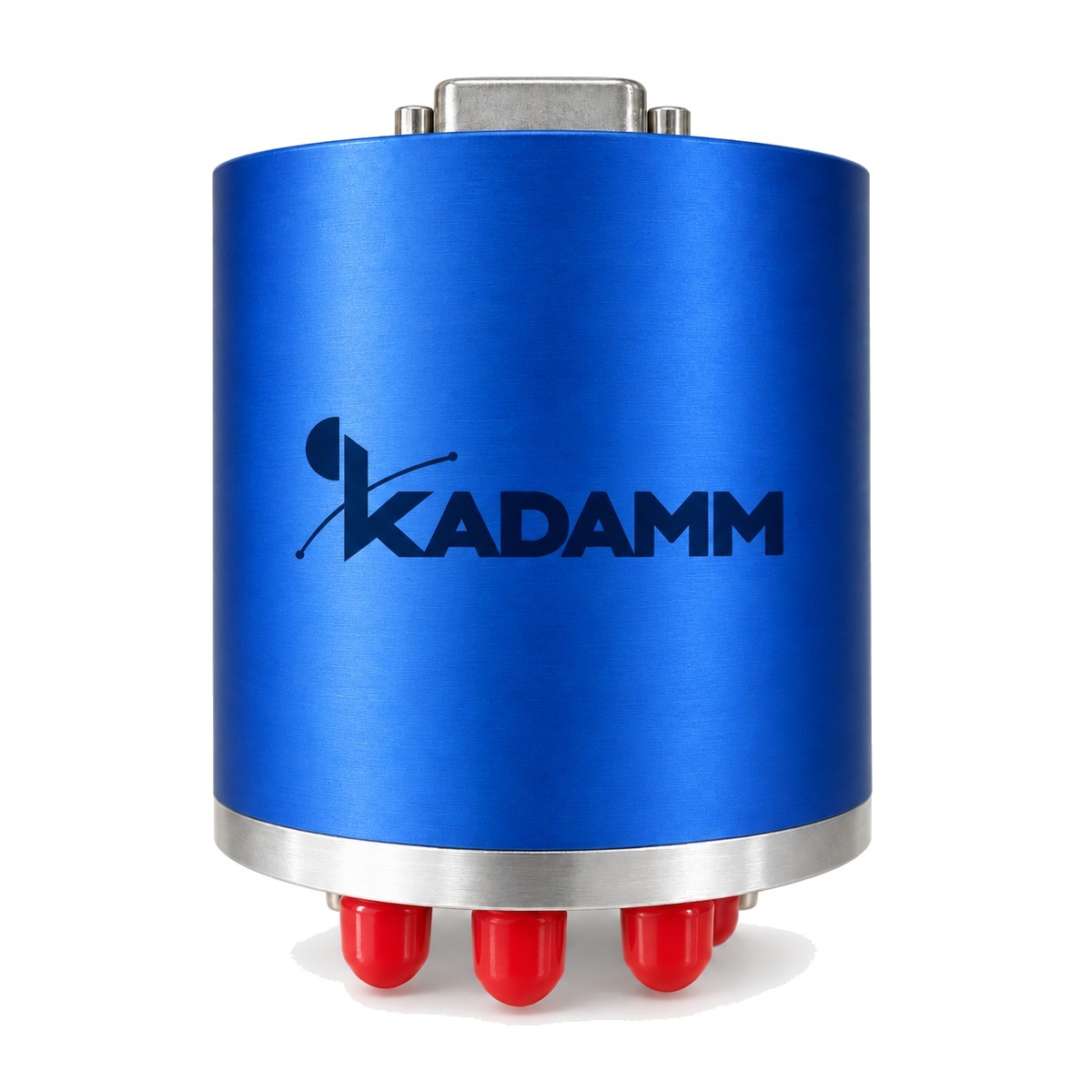

Переключатели СВЧ KADAMM в серии ПЭ-SP9T/SP10T: 8 моделей, до 26,5 ГГц, соединители SMA.
О серии
Изделия серии KADAMM ПЭ-SP9T/SP10T коммутируют высокочастотный сигнал между портами. В серии ПЭ-SP9T/SP10T — 8 моделей, общий диапазон до 26,5 ГГц, соединители SMA.
Исполнения ПЭ-SP9T/SP10T различаются по параметрам: частоты, тип переключателя, соединители, потери, развязка и КСВН по диапазонам, напряжение, тип привода.
Типовые задачи для серии ПЭ-SP9T/SP10T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Нужное исполнение ПЭ-SP9T/SP10T выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Тип привода | С согласованной нагрузкой | Исполнение | Разъём питания и управления |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-18-3X1Z-1 | 0–18 | SP9T–SP10T | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 | +12, +24 | нормально разомкнутый | нет | стандартное | D-Sub |
| KADAMM ПЭ-18-3X1Z-2 | 0–18 | SP9T–SP10T | SMA | 0–6 ГГц: 0,3 / 80 / 1,2; 6–18 ГГц: 0,5 / 70 / 1,3 | +12, +24 | нормально разомкнутый | нет | повышенных характеристик | D-Sub |
| KADAMM ПЭ-18-WX1Z-1 | 0–18 | SP9T–SP10T | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 50 / 1,5 | +12, +24 | с фиксацией, нормально разомкнутый | да | стандартное | D-Sub |
| KADAMM ПЭ-18-WX1Z-2 | 0–18 | — | — | 0–6 ГГц: 0,20 / 70 / 1,15; 6–18 ГГц: 0,50 / 50 / 1,30 | +12 | с фиксацией | — | — | — |
| KADAMM ПЭ-26,5-3X1Z-1 | 18–26,5 | — | — | 18–26,5 ГГц: 0,7 / 50 / 1,7 | +28 | — | — | — | — |
| KADAMM ПЭ-26,5-3X1Z-2 | 0–26,5 | — | — | 0–18 ГГц: 0,5 / 80 / 1,4; 18–26,5 ГГц: 0,6 / 70 / 1,5 | +28 | — | — | — | — |
| KADAMM ПЭ-26,5-WX1Z-1 | 18–26,5 | — | — | 18–26,5 ГГц: 0,7 / 50 / 1,7 | +28 | — | — | — | — |
| KADAMM ПЭ-26,5-WX1Z-2 | 0–26,5 | SP9T–SP10T | SMA | 0–18 ГГц: 0,45 / 80 / 1,40; 18–26,5 ГГц: 0,60 / 70 / 1,40 | +24, +28 | нормально разомкнутый | да | повышенных характеристик | D-Sub |
Вопросы по серии
Общий диапазон серии ПЭ-SP9T/SP10T — до 26,5 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-SP9T/SP10T — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-18-3X1Z-1», и количество.
К серии ПЭ-SP9T/SP10T прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
