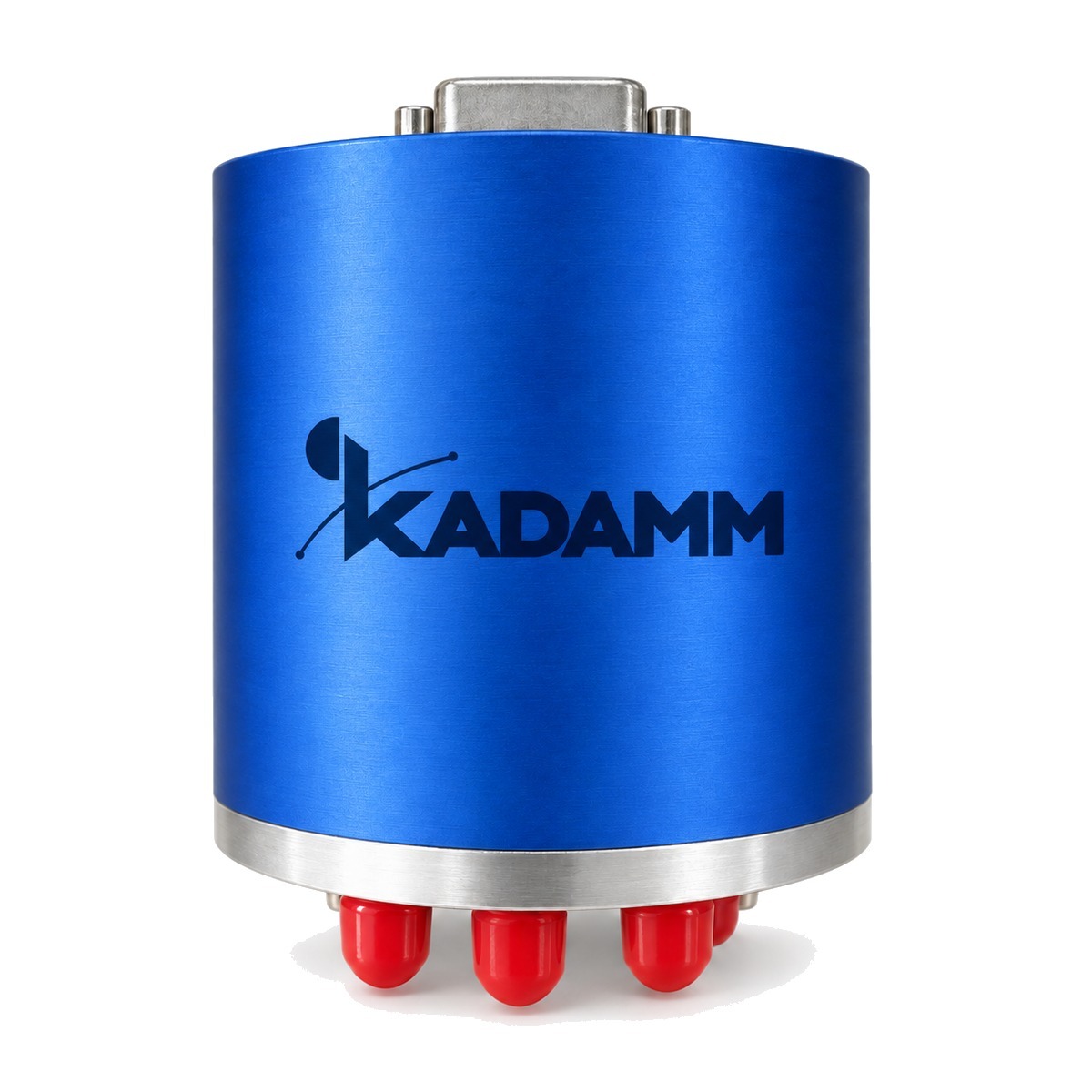

Переключатели СВЧ KADAMM в серии ПЭ-SP11T/SP12T: 2 модели, до 16 ГГц, соединители SMA.
О серии
Переключатели СВЧ серии ПЭ-SP11T/SP12T коммутируют высокочастотный сигнал между портами. Состав серии ПЭ-SP11T/SP12T: 2 модели, общий диапазон до 16 ГГц, соединители SMA.
Исполнения ПЭ-SP11T/SP12T различаются по параметрам: потери, развязка и КСВН по диапазонам, с согласованной нагрузкой, тип привода. Общее для всех моделей ПЭ-SP11T/SP12T: диапазон частот, ГГц — 0–16; тип переключателя — SP11T–SP12T; соединитель — SMA; напряжение, В — +12, +24, +28.
Типовые задачи для серии ПЭ-SP11T/SP12T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПЭ-SP11T/SP12T.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–16 |
| Тип переключателя | SP11T–SP12T |
| Соединитель | SMA |
| Напряжение, В | +12, +24, +28 |
| Исполнение | стандартное |
| Разъём питания и управления | D-Sub |
Исполнения серии
| Артикул | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | С согласованной нагрузкой | Тип привода |
|---|---|---|---|
| KADAMM ПЭ-12S-16-3X1Z | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–16 ГГц: 0,6 / 50 / 1,6 | нет | нормально разомкнутый |
| KADAMM ПЭ-12ST-16-WX1Z | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,5; 12–16 ГГц: 0,5 / 50 / 1,6 | да | с фиксацией, нормально разомкнутый |
Вопросы по серии
Общий диапазон серии ПЭ-SP11T/SP12T — до 16 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-SP11T/SP12T — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-12S-16-3X1Z», и количество.
К серии ПЭ-SP11T/SP12T прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
