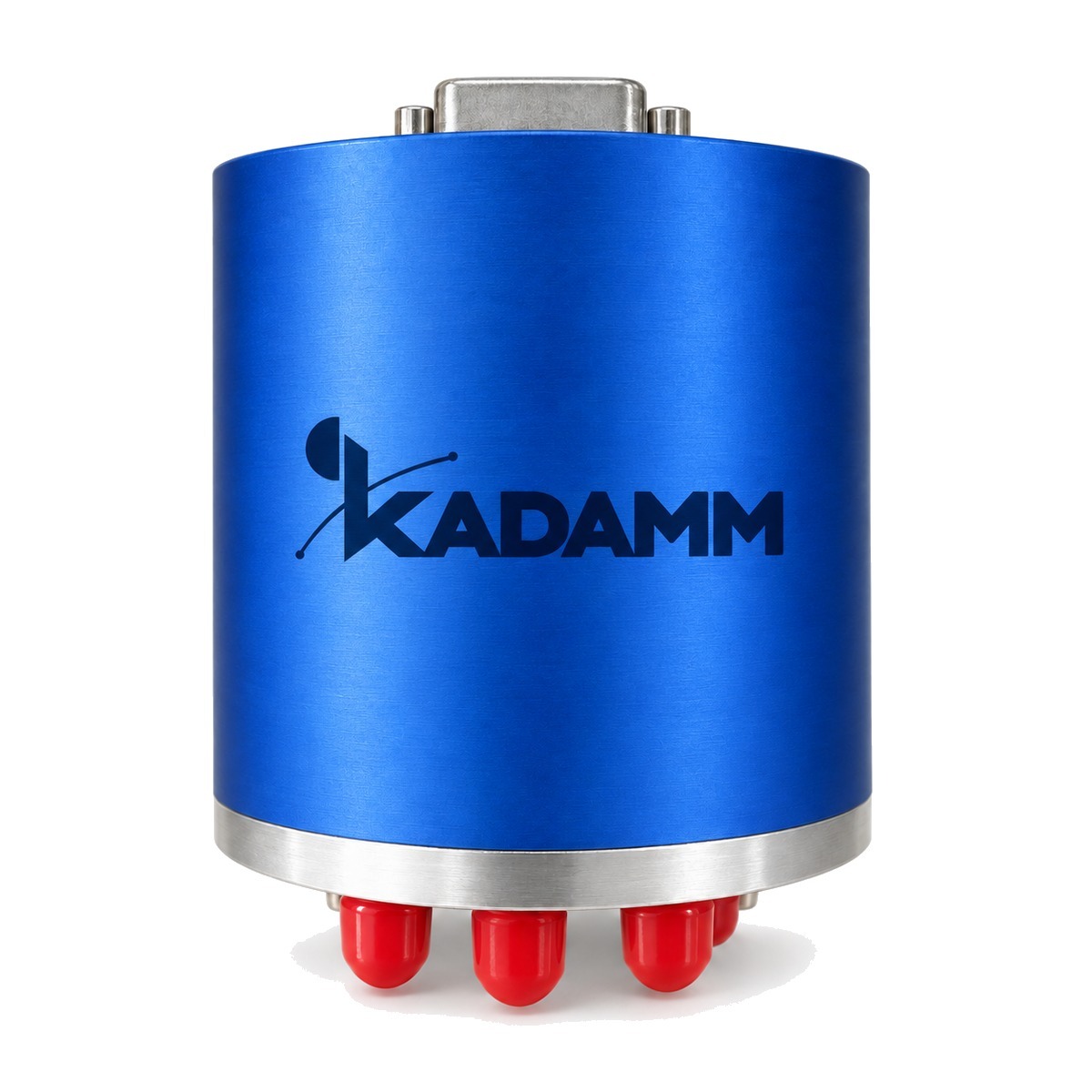

KADAMM ПЭ-Р — серия производства KADAMM (КАДАММ): 2 модели, до 18 ГГц, соединители SMA.
О серии
Переключатели СВЧ серии ПЭ-Р коммутируют высокочастотный сигнал между портами. В серии ПЭ-Р — 2 модели, общий диапазон до 18 ГГц, соединители SMA.
По моделям KADAMM ПЭ-Р: мощность от 20 до 200 Вт. Исполнения ПЭ-Р различаются по параметрам: частоты, мощность, соединители, потери, развязка и КСВН по диапазонам.
Типовые задачи для серии ПЭ-Р: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПЭ-Р.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Тип переключателя | SPDT |
Исполнения серии
| Артикул | Частоты, ГГц | Мощность, Вт | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот |
|---|---|---|---|---|
| KADAMM ПЭ-2N-12,4-2 | 0–12,4 | 200, 150, 80 | N | 0–3 ГГц: 0,2 / 70 / 1,2; 3–6 ГГц: 0,4 / 65 / 1,35; 6–12,4 ГГц: 0,6 / 50 / 1,5 |
| KADAMM ПЭ-2S-18-2 | 0–18 | 20 | SMA | 0–18 ГГц: 0,5 / 60 / 1,5 |
Вопросы по серии
Общий диапазон серии ПЭ-Р — до 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-Р — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-2N-12,4-2», и количество.
Техническое описание серии ПЭ-Р и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
