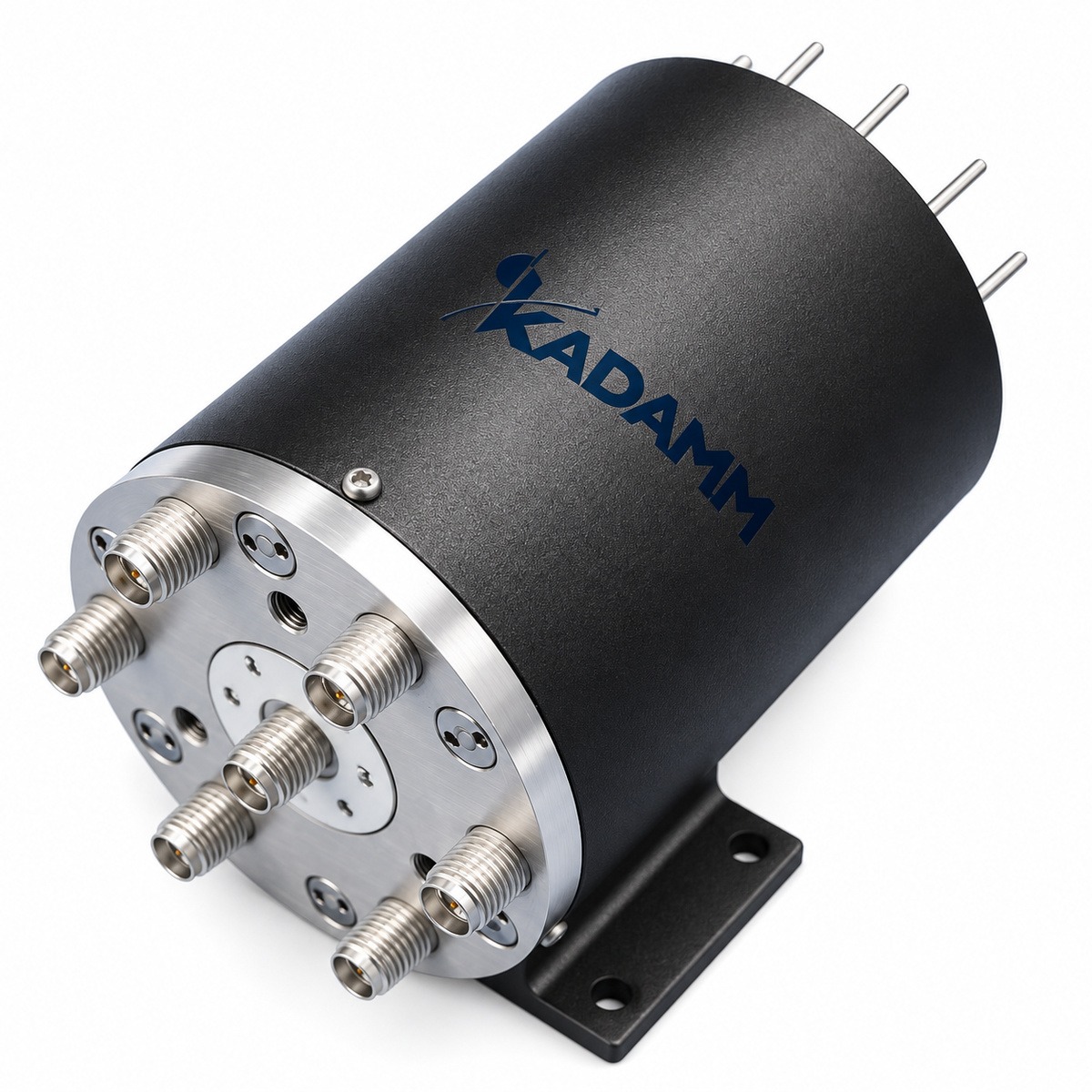

KADAMM ПЭ — серия производства KADAMM (КАДАММ): 11 моделей, до 40 ГГц, соединители SMA.
О серии
Изделия серии KADAMM ПЭ коммутируют высокочастотный сигнал между портами. В серии ПЭ — 11 моделей, общий диапазон до 40 ГГц, соединители SMA.
По моделям KADAMM ПЭ: вносимые потери от 0,1 до 0,8 дБ; КСВН от 1,1 до 1,9; развязка от 55 до 85 дБ; мощность от 10 до 300 Вт. Модели внутри серии ПЭ отличаются параметрами: частоты, мощность, потери, развязка, КСВН, соединители.
Где применяют KADAMM ПЭ: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Нужное исполнение ПЭ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Перекл., мс |
|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP3T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP4T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP5T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP6T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP7T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP8T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SP9T-18-SMA(р) | 0-4 4-8 8-12,4 12,4-18 | 100 80 70 60 | 0,2 ≤0,3 ≤0,4 ≤0,6 | 70 ≥65 ≥60 ≥55 | 1,2 ≤1,3 ≤1,4 ≤1,5 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SPDT-12,4-N(р) | 0-3 3-6 6-12,4 | 300 200 100 | 0,2 ≤0,4 ≤0,5 | 80 ≥70 ≥60 | 1,2 ≤1,35 ≤1,5 | N (розетка) | 15 ≤15 ≤15 |
| KADAMM ПЭ-SPDT-18-SMA(р) | 0-4 4-8 8-12 12-18 | 100 90 75 60 | 0,15 ≤0,2 ≤0,3 ≤0,35 | 70 ≥65 ≥65 ≥60 | 1,15 ≤1,2 ≤1,3 ≤1,4 | SMA (розетка) | 15 ≤15 ≤15 ≤15 |
| KADAMM ПЭ-SPDT-40-2,92(р) | 0-1 1-4 4-8 8-12 12-18 18-26,4 26,5-40 | 80 80 80 60 50 20 10 | 0,1 ≤0,15 ≤0,2 ≤0,3 ≤0,35 ≤0,5 ≤0,8 | 85 ≥80 ≥70 ≥65 ≥60 ≥55 ≥55 | 1,1 ≤1,15 ≤1,2 ≤1,3 ≤1,35 ≤1,5 ≤1,9 | 2,92 (розетка) | 15 ≤15 ≤15 ≤15 ≤15 ≤15 ≤15 |
Вопросы по серии
Общий диапазон серии ПЭ — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-18-SMA(р)», и количество.
К серии ПЭ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
