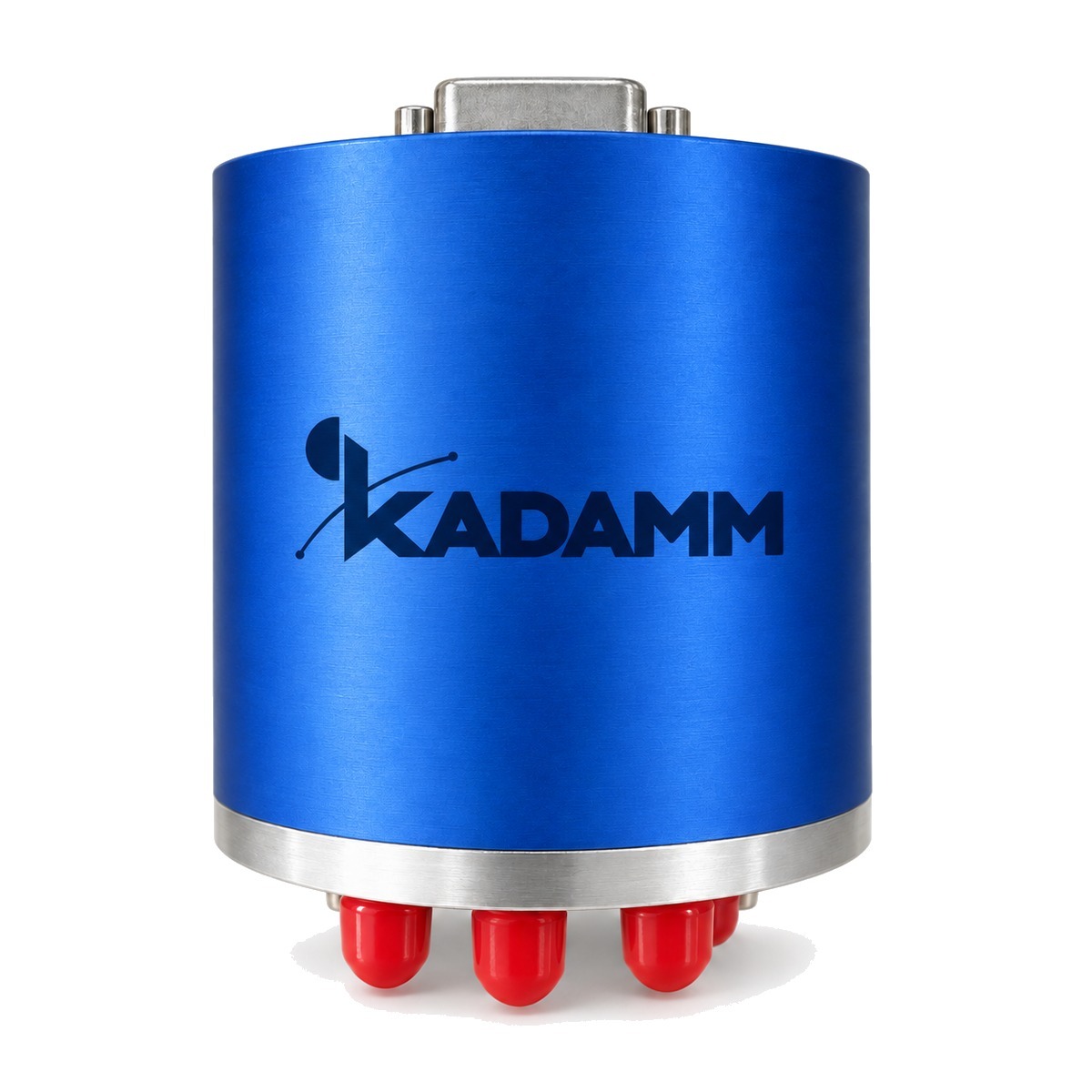

Серия KADAMM ПЭ-DPDT: 9 моделей, до 53 ГГц, соединители 2,92 мм.
О серии
Изделия серии KADAMM ПЭ-DPDT коммутируют высокочастотный сигнал между портами. В серии ПЭ-DPDT — 9 моделей, общий диапазон до 53 ГГц, соединители 2,92 мм.
Модели внутри серии ПЭ-DPDT отличаются параметрами: частоты, тип переключателя, соединители, потери, развязка и КСВН по диапазонам, напряжение, тип привода.
Где применяют KADAMM ПЭ-DPDT: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПЭ-DPDT.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Тип привода | Разъём питания и управления | С согласованной нагрузкой | Исполнение |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-22-50-WXYZ-2 | 0–50 | DPDT | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 50 / 1,7; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,0 / 45 / 2,0 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | нет | стандартное |
| KADAMM ПЭ-2K-40-WXYZ-2 | 0–40 | DPDT | 2,92 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 50 / 1,7; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | нет | стандартное |
| KADAMM ПЭ-2KH-40-WXYZ-2 | 0–40 | DPDT | 2,92 мм | 0–26,5 ГГц: 0,35 / 70 / 1,3; 26,5–40 ГГц: 0,70 / 60 / 1,5 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | нет | повышенных характеристик |
| KADAMM ПЭ-2N-12,4-WXYZ-2 | 0–12,4 | DPDT | N | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12,4 ГГц: 0,6 / 60 / 1,6 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | нет | стандартное |
| KADAMM ПЭ-2S-18-WXYZ-2 | 0–18 | DPDT | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 | +12, +24 | с возвратом, с фиксацией | штырь, D-Sub | нет | стандартное |
| KADAMM ПЭ-2S-26,5-WXYZ-2 | 18–26,5 | — | — | 18–26,5 ГГц: 0,7 / 50 / 1,7 | +28 | — | — | — | — |
| KADAMM ПЭ-2SH-18-WXYZ-2 | 0–18 | DPDT | SMA | 0–6 ГГц: 0,25 / 75 / 1,1; 6–18 ГГц: 0,40 / 70 / 1,2 | +12, +24 | с возвратом | штырь | нет | повышенных характеристик |
| KADAMM ПЭ-2SH-26,5-WXYZ-2 | 0–26,5 | — | — | 0–18 ГГц: 0,40 / 70 / 1,3; 18–26,5 ГГц: 0,50 / 65 / 1,5 | +28 | с фиксацией | D-Sub | — | — |
| KADAMM ПЭ-2V-53-WXYZ | 0–53 | DPDT | 1,85 мм | 0–6 ГГц: 0,3 / 70 / 1,2; 6–12 ГГц: 0,4 / 70 / 1,3; 12–18 ГГц: 0,5 / 60 / 1,3; 18–26,5 ГГц: 0,7 / 55 / 1,4; 26,5–32 ГГц: 0,8 / 50 / 1,4; 32–40 ГГц: 0,9 / 50 / 1,7; 40–43 ГГц: 1,0 / 50 / 1,7; 43–50 ГГц: 1,2 / 50 / 1,8; 50–53 ГГц: 1,5 / 50 / 1,8 | +12, +24, +28 | с возвратом, с фиксацией | штырь, D-Sub | нет | стандартное |
Вопросы по серии
Общий диапазон серии ПЭ-DPDT — до 53 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-DPDT — 2,92 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-22-50-WXYZ-2», и количество.
Техническое описание серии ПЭ-DPDT и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
