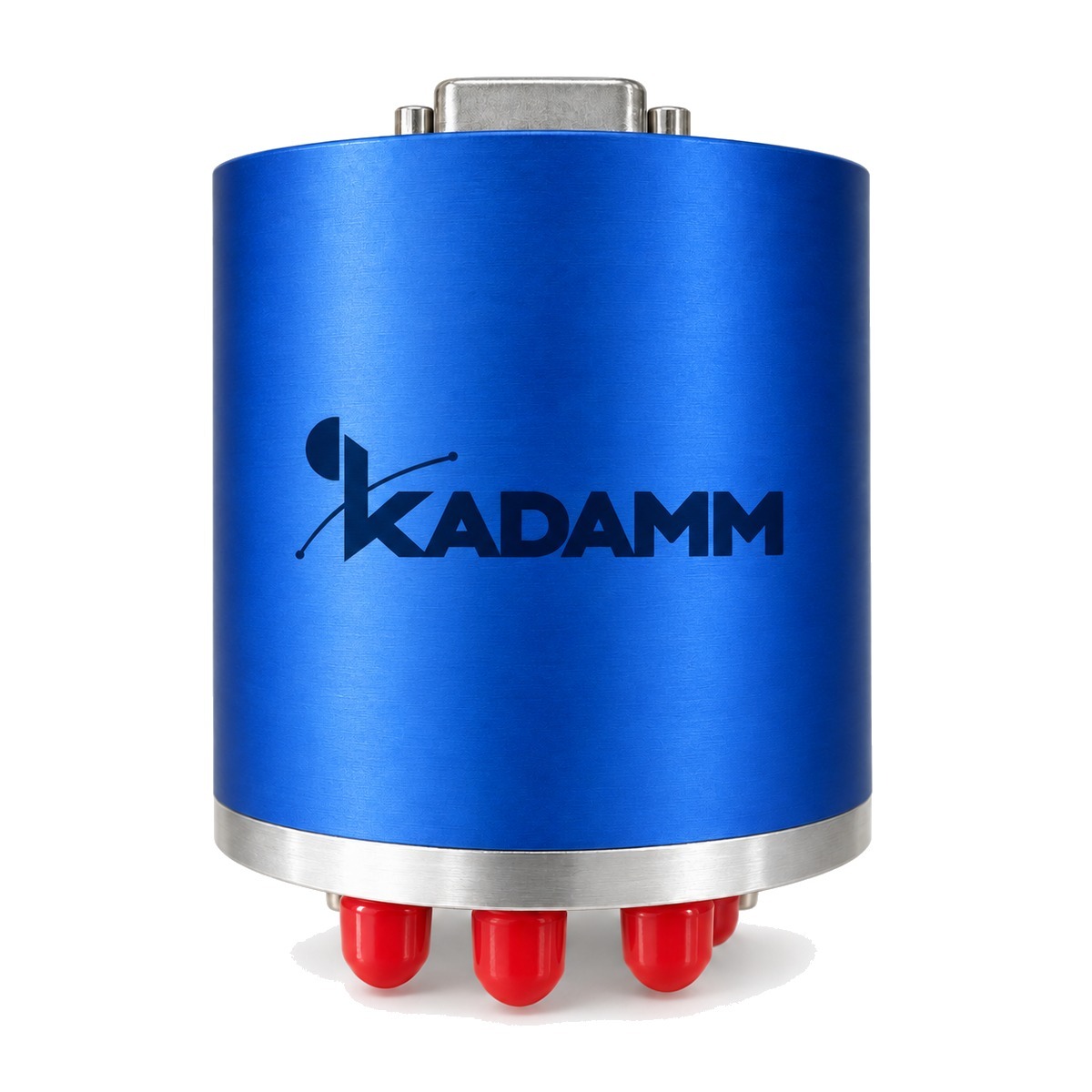

KADAMM ПЭ-75 — серия производства KADAMM (КАДАММ): 4 модели, до 3 ГГц, соединители F.
О серии
Изделия серии KADAMM ПЭ-75 коммутируют высокочастотный сигнал между портами. Состав серии ПЭ-75: 4 модели, общий диапазон до 3 ГГц, соединители F.
По моделям KADAMM ПЭ-75: мощность от 1 до 10 Вт. Модели внутри серии ПЭ-75 отличаются параметрами: частоты, тип переключателя, мощность, потери, развязка и КСВН по диапазонам, напряжение. Общее для всех моделей ПЭ-75: соединитель — F, BNC; тип привода — с возвратом; разъём питания и управления — штырь.
Где применяют KADAMM ПЭ-75: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПЭ-75.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Соединитель | F, BNC |
| Тип привода | с возвратом |
| Разъём питания и управления | штырь |
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Мощность, Вт | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В |
|---|---|---|---|---|---|
| KADAMM ПЭ-2V-F-0X0 | 0–3 | SPDT | 1 | 0–1 ГГц: 0,4 / 60 / 1,4; 1–2 ГГц: 0,5 / 45 / 1,6; 2–3 ГГц: 0,8 / 35 / 1,7 | +12, +24 |
| KADAMM ПЭ-2V-F-0X0-P | 0–3 | SPDT | 1 | 0–1 ГГц: 0,2 / 60 / 1,2; 1–2 ГГц: 0,5 / 40 / 1,5; 2–3 ГГц: 0,8 / 30 / 1,7 | +5, +12, +24 |
| KADAMM ПЭ-4V-F-0X0 | 0–3 | SP4T | 10W @1G | 0–1 ГГц: 0,3 / 60 / 1,2; 1–2 ГГц: 0,5 / 50 / 1,4; 2–3 ГГц: 1,1 / 40 / 1,6 | +12, +24, +28 |
| KADAMM ПЭ-8V-F-0E0 | 0–2,15 | SP8T | 10 | 0–1 ГГц: 0,8 / 60 / 1,5; 1–2,15 ГГц: 1,2 / 50 / 1,6 | +12 |
Вопросы по серии
Общий диапазон серии ПЭ-75 — до 3 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-75 — F. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-2V-F-0X0», и количество.
Техническое описание серии ПЭ-75 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
