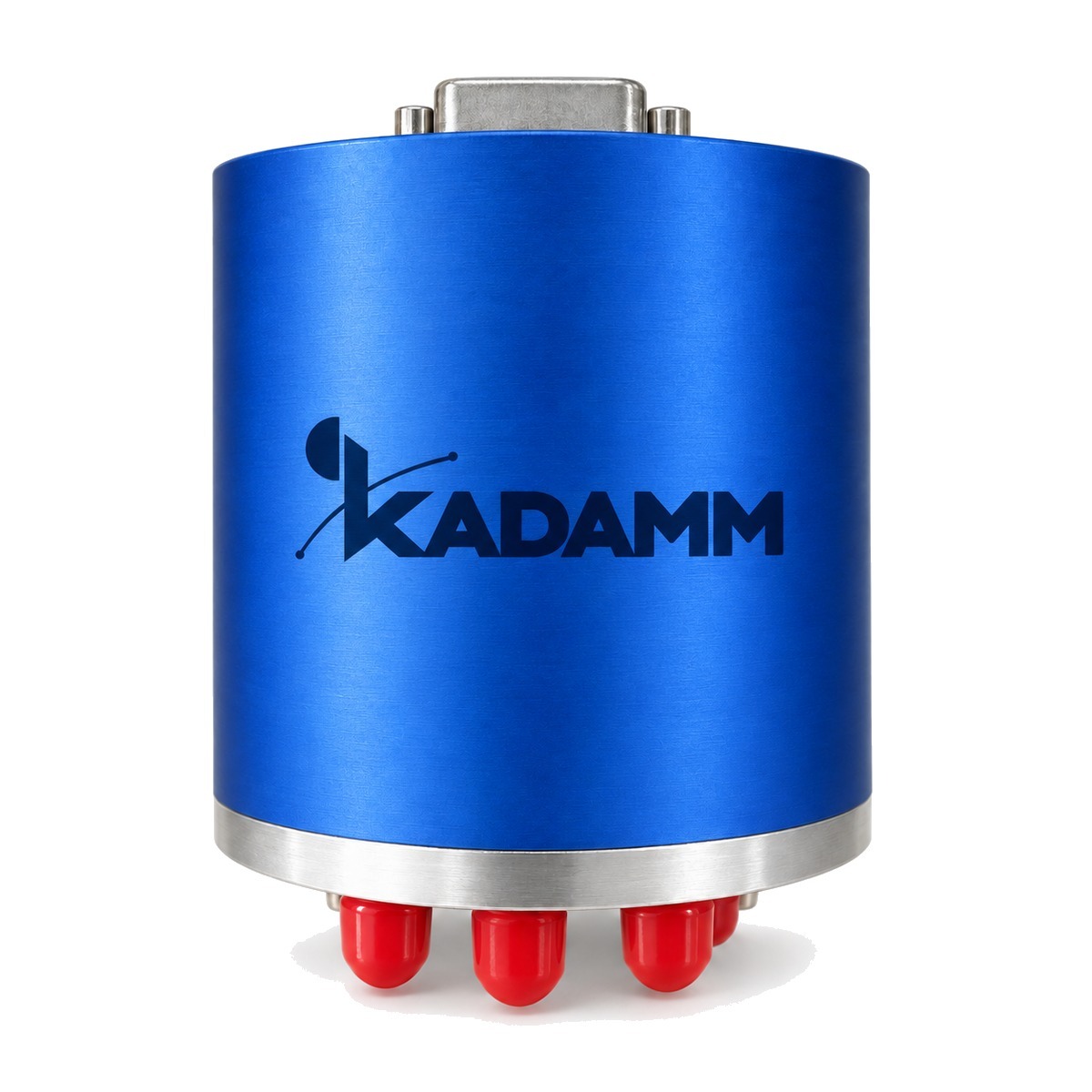

Серия KADAMM ПЭ-2P3T: 8 моделей, до 50 ГГц, соединители 2,92 мм.
О серии
Изделия серии KADAMM ПЭ-2P3T коммутируют высокочастотный сигнал между портами. Состав серии ПЭ-2P3T: 8 моделей, общий диапазон до 50 ГГц, соединители 2,92 мм.
Исполнения ПЭ-2P3T различаются по параметрам: частоты, тип переключателя, соединители, потери, развязка и КСВН по диапазонам, напряжение, тип привода.
Где применяют KADAMM ПЭ-2P3T: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПЭ-2P3T.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Тип привода | Разъём питания и управления | С согласованной нагрузкой | Исполнение |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-32-50-WX0Z | 0–50 | 2P3T | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,0 / 45 / 2,0 | +12, +24, +28 | с возвратом, с фиксацией | штырь | нет | стандартное |
| KADAMM ПЭ-3K-40-WX0Z | 0–40 | 2P3T | 2,92 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,9 / 50 / 1,9 | +12, +24, +28 | с возвратом, с фиксацией | штырь | нет | стандартное |
| KADAMM ПЭ-3KH-40-WXYZ | 0–40 | — | — | 0–26,5 ГГц: 0,40 / 80 / 1,3; 26,5–40 ГГц: 0,65 / 65 / 1,5 | +12 | с возвратом | штырь | — | — |
| KADAMM ПЭ-3KH-43,5-WXYZ | 0–43,5 | 2P3T | 2,92 мм | 0–40 ГГц: 0,40 / 80 / 1,3; 40–43,5 ГГц: 1,00 / 60 / 1,6 | +24, +28 | с фиксацией | D-Sub | нет | повышенных характеристик |
| KADAMM ПЭ-3S-18-WX0Z | 0–18 | 2P3T | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 | +12, +24 | с возвратом, с фиксацией | штырь | нет | стандартное |
| KADAMM ПЭ-3S-26,5-WX0Z | 18–26,5 | — | — | 18–26,5 ГГц: 0,6 / 50 / 1,6 | +28 | — | — | — | — |
| KADAMM ПЭ-3SH-18-WX0Z | 0–18 | 2P3T | SMA | 0–6 ГГц: 0,20 / 70 / 1,2; 6–18 ГГц: 0,40 / 55 / 1,3 | +12, +24 | с возвратом | штырь | нет | повышенных характеристик |
| KADAMM ПЭ-3SH-26,5-WX0Z | 0–26,5 | — | — | 0–18 ГГц: 0,40 / 70 / 1,3; 18–26,5 ГГц: 0,45 / 55 / 1,4 | +28 | с фиксацией | — | — | — |
Вопросы по серии
Общий диапазон серии ПЭ-2P3T — до 50 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-2P3T — 2,92 мм. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-32-50-WX0Z», и количество.
Техническое описание серии ПЭ-2P3T и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
