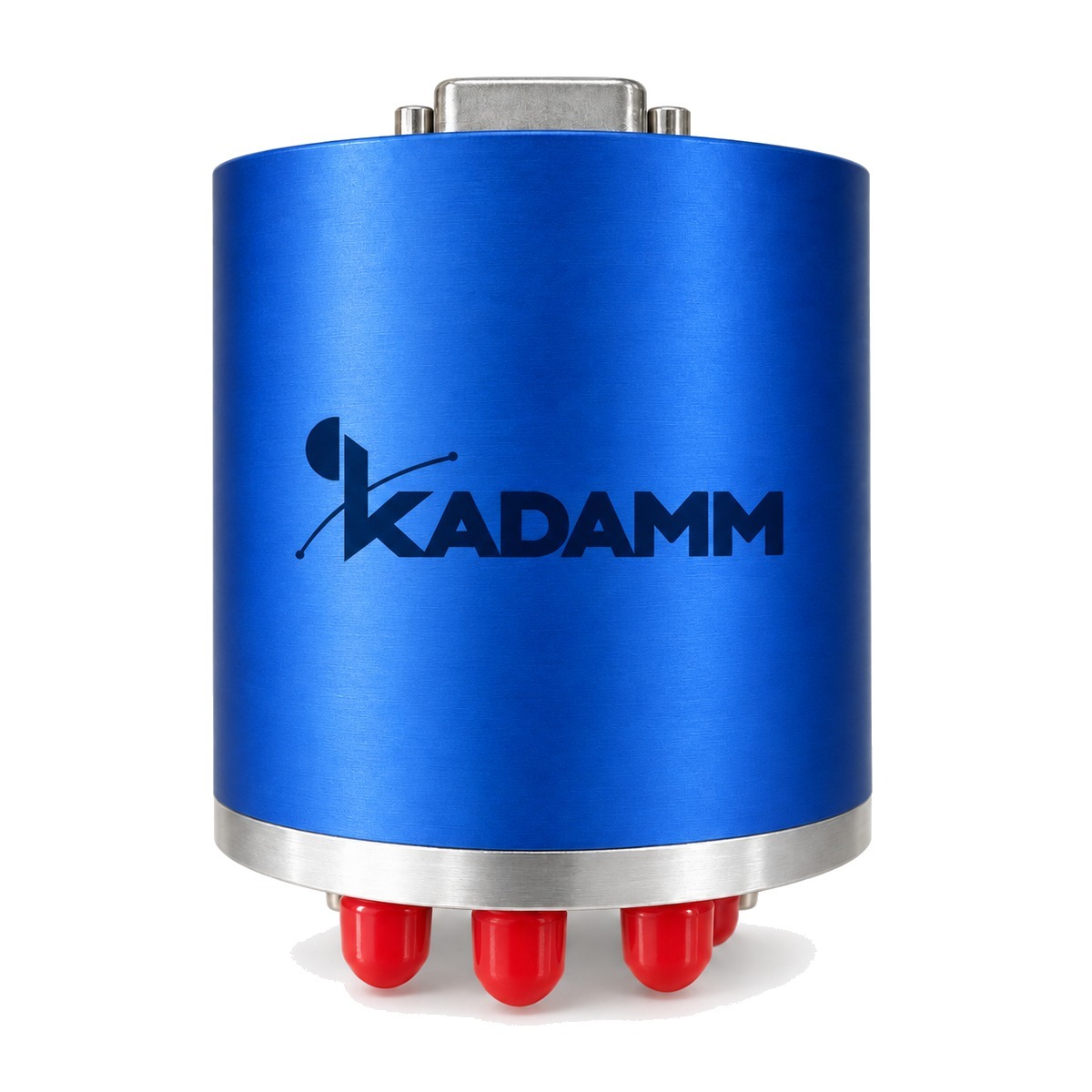

Переключатели СВЧ KADAMM в серии ПЭ-18-3X1Z-3: 1 модель, до 18 ГГц, соединители SMA.
О серии
Переключатели СВЧ серии ПЭ-18-3X1Z-3 коммутируют высокочастотный сигнал между портами. В серии ПЭ-18-3X1Z-3 — 1 модель, общий диапазон до 18 ГГц, соединители SMA.
Общее для всех моделей ПЭ-18-3X1Z-3: диапазон частот, ГГц — 0–18; тип переключателя — SP3T–SP6T; мощность, Вт — 80, 60, 50; соединитель — SMA.
Типовые задачи для серии ПЭ-18-3X1Z-3: автоматизированные измерительные системы; резервирование трактов; переключение антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПЭ-18-3X1Z-3.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| Тип переключателя | SP3T–SP6T |
| Мощность, Вт | 80, 60, 50 |
| Соединитель | SMA |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5 |
| Напряжение, В | +12, +24, +28 |
| Тип привода | нормально разомкнутый |
| Разъём питания и управления | D-Sub |
Исполнения серии
| Артикул |
|---|
| KADAMM ПЭ-18-3X1Z-3 |
Вопросы по серии
Общий диапазон серии ПЭ-18-3X1Z-3 — до 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПЭ-18-3X1Z-3 — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПЭ-18-3X1Z-3», и количество.
Техническое описание серии ПЭ-18-3X1Z-3 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
